Поставщик HDI печатных плат
South-Electronic
Выбирайте South-Electronic для наивысшего качества, надежности и лучшей ценности в ваших потребностях в печатных платах. Почувствуйте разницу с нашими комплексными услугами HDI печатных плат – от проектирования до производства, мы гарантируем точность, долговечность и соответствие самым строгим отраслевым стандартам.
Ваш надежный партнер для качественных HDI печатных плат
Добро пожаловать в South-Electronic, ваш источник высококачественных HDI печатных плат, известных своей технологией высокой плотности соединений и возможностями миниатюризации.
Доверьтесь South-Electronic для превосходного качества и стабильности в ваших высокотехнологичных проектах. Наши HDI печатные платы улучшают производительность ваших устройств благодаря исключительной связности и сниженным требованиям к пространству. Сотрудничайте с нами для достижения инноваций и успеха в вашей области.

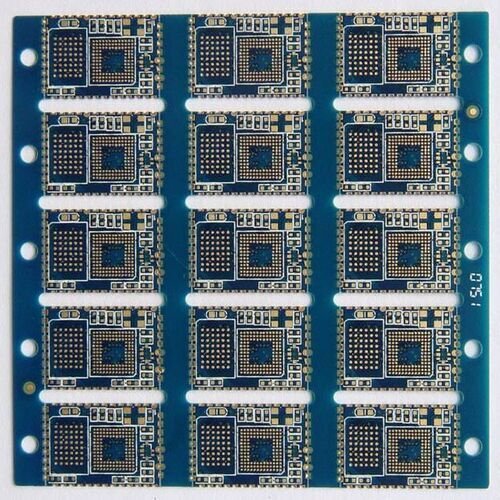

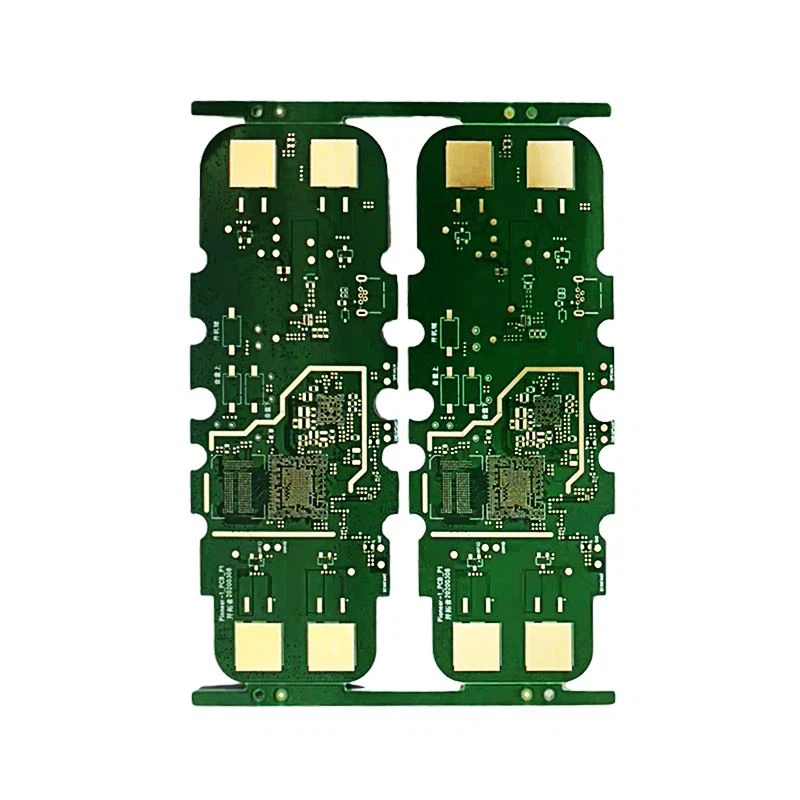

HDI печатные платы типа I
Этот тип имеет ультратонкие микровия диаметром менее 75 микрон и ширину проводника/изоляции менее 50 микрон. Он идеально подходит для электронных устройств следующего поколения, таких как передовое медицинское оборудование и высокочастотные телекоммуникации.

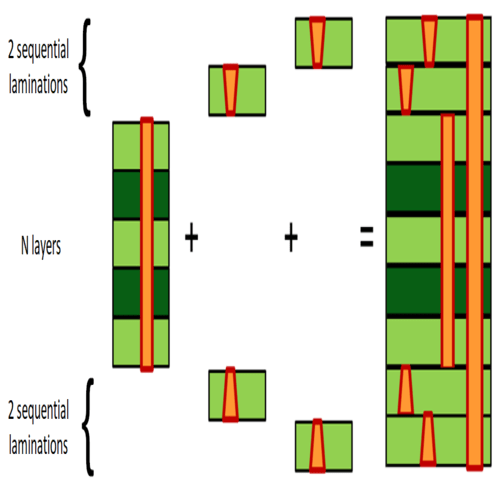

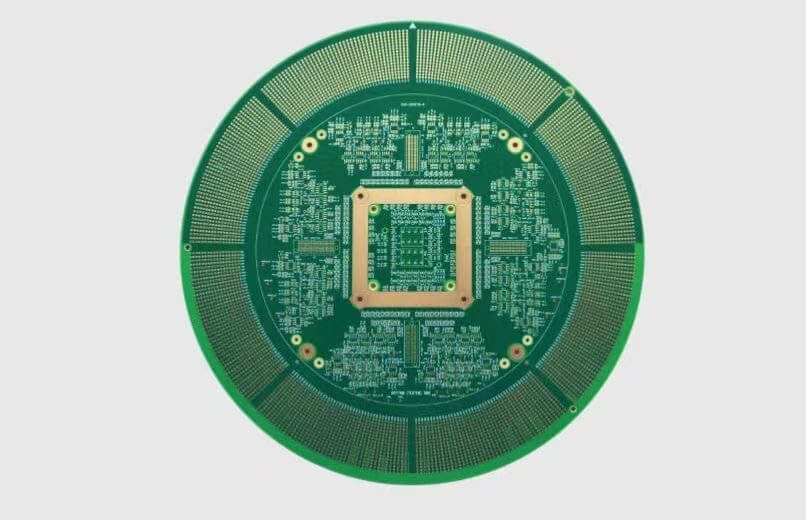

HDI печатные платы типа II
Этот тип основывается на Типе I, добавляя как сквозные, так и скрытые отверстия для улучшенного маршрутизации. Он подходит для сложных электронных устройств, которым необходимы многослойные соединения и высокая плотность.

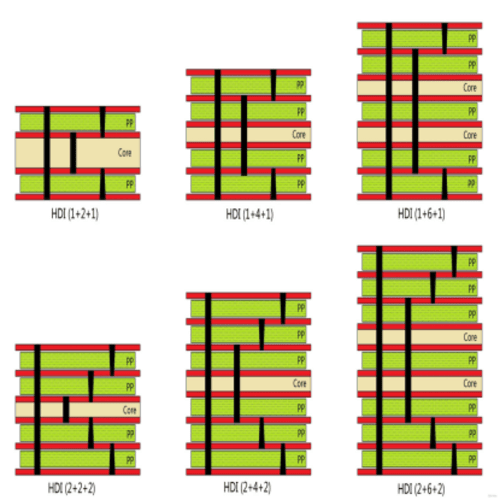

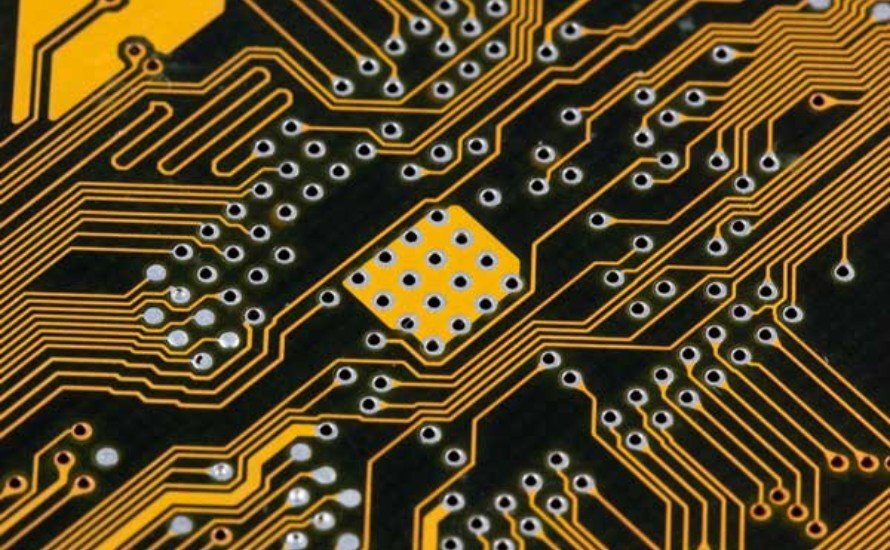

HDI печатные платы типа III
Этот тип имеет как минимум два слоя микровий на одной или обеих сторонах сердечника, используя как сквозные, так и скрытые отверстия. Он отлично подходит для высокопроизводительных приложений, таких как смартфоны и продвинутая вычислительная техника, так как обеспечивает превосходное маршрутизацию.

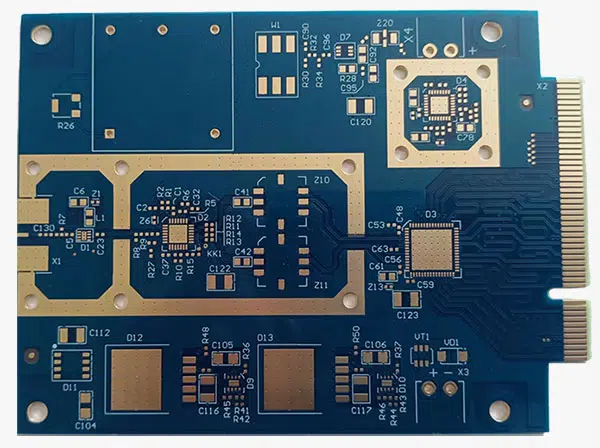

Ультра HDI печатные платы
Этот тип имеет ультратонкие микровия диаметром менее 75 микрон и ширину проводника/изоляции менее 50 микрон. Он идеально подходит для электронных устройств следующего поколения, таких как передовое медицинское оборудование и высокочастотные телекоммуникации.
Почему выбирают South-Electronic?
Выбирайте South-Electronic за наш опыт в производстве высококачественных, настраиваемых HDI печатных плат для различных приложений. Наша команда имеет обширный опыт, обеспечивая превосходное качество по конкурентоспособным ценам и исключительное обслуживание от начала до конца.
- Гибкость в Заказе
Вы можете заказать от 1 единицы для удовлетворения ваших точных потребностей в HDI.
Наслаждайтесь гибкостью для тестирования новых дизайнов или выполнения небольших партийных требований без каких-либо хлопот. - Опытная Команда
Вы получаете выгоду от нашего десятилетнего опыта в отрасли.
Мы понимаем ваши задачи и предоставляем экспертные решения и надежную поддержку на каждом этапе. - Комплексное Обслуживание
Вы получите полное удовлетворение благодаря нашему широкому ассортименту оборудования.
Наш комплексный сервис гарантирует, что у вас есть все необходимое для беспроблемного опыта. - Быстрая Доставка
Вы получаете выгоду от наших быстрых и эффективных сроков производства.
Мы придаем приоритет своевременной доставке, чтобы соответствовать вашим срокам и поддерживать выполнение ваших проектов. - Гарантия Удовлетворения
Мы гарантируем качество и четкую коммуникацию с нашей сертификацией ISO9001.
Ваше удовлетворение — наш приоритет, и мы стремимся превзойти ваши ожидания с каждым заказом.
Связанный Проект, Который Мы Выполнили
Отзывы Клиентов
Часто Задаваемые Вопросы
Самые Популярные Вопросы
South-Electronic предлагает широкий выбор конфигураций HDI печатных плат, включая многослойные конструкции, микровия, сквозные и скрытые отверстия, а также отверстия, сверленные лазером. Мы специализируемся на предоставлении решений с высокой плотностью соединений, адаптированных к вашим потребностям, обеспечивая оптимальную производительность для сложных электронных устройств.
В South-Electronic у нас есть строгие меры контроля качества на всех этапах производственного процесса. Наши HDI печатные платы проходят комплексное электрическое тестирование, автоматическую оптическую инспекцию (AOI) и рентгеновскую проверку для выявления дефектов. Мы также сертифицированы по стандартам ISO и UL, что гарантирует соответствие продукции международным стандартам качества.
Да, мы поддерживаем заказы небольших объемов для прототипирования. Мы понимаем важность тестирования и проверки на этапе разработки и предлагаем гибкие производственные варианты для удовлетворения ваших потребностей в прототипировании без больших минимальных объемов заказа.
Стандартное время производства HDI печатных плат в South-Electronic обычно составляет от 10 до 20 дней, в зависимости от сложности дизайна и объема заказа. Мы также предлагаем варианты для срочных проектов с более быстрыми сроками исполнения.
Да, мы предлагаем услуги быстрого прототипирования и срочные заказы. Для проектов, требующих ускоренного выполнения, мы предоставляем варианты быстрой сборки, чтобы ваши прототипы и производственные заказы были выполнены в кратчайшие сроки без ущерба для качества.
Отправьте нам сообщение
Чем подробнее вы заполните, тем быстрее мы сможем перейти к следующему шагу.
Полное руководство по HDI печатным платам
Содержание
Глава 1
Введение в HDI печатные платы
Глава 2
Типы конфигураций HDI печатных плат
Различные типы конфигураций HDI печатных плат
Существует несколько способов конфигурации HDI печатных плат, в зависимости от сложности и функциональности, необходимых для ваших целей. Самая базовая конфигурация — это HDI дизайн с 1 шагом, который имеет один слой микровий, обеспечивающих эффективное соединение для менее требовательных приложений, таких как небольшая бытовая электроника. Дизайн HDI с 2 шагами добавляет еще один слой микровий или чередующихся отверстий, что увеличивает плотность платы и позволяет более сложное маршрутизацию сигналов. Самая продвинутая конфигурация — это многошаговый HDI дизайн, использующий несколько сложенных или чередующихся отверстий на нескольких слоях для достижения максимальной плотности и работы с высоко сложными схемами. Эти конфигурации важны для продвинутых приложений, таких как высокоскоростные вычисления, телекоммуникации и военное оборудование, где важны производительность, надежность и оптимизация пространства.
Микровия, Слепые и Скрытые Вия: Объяснение
HDI технология использует продвинутые типы отверстий для значительного увеличения возможностей маршрутизации и соединения между слоями печатных плат. Микровия — это очень маленькие отверстия, просверленные лазером, которые обычно имеют диаметр менее 0.15 мм. Они соединяют соседние слои и позволяют плотное размещение компонентов и высокую целостность сигнала. Слепые вия соединяют внешний слой печатной платы с одним или несколькими внутренними слоями, не проходя через всю плату, что экономит пространство на поверхности печатной платы при сохранении эффективности маршрутизации. Скрытые вия соединяют только внутренние слои и полностью скрыты снаружи. Это позволяет конструкторам создавать более сложные схемы без необходимости использования дополнительного пространства на поверхности для дополнительных компонентов.
Преимущества различных конфигураций HDI
Выбор конфигурации HDI печатной платы зависит от конкретного применения и требований к производительности. Дизайны HDI с 1 шагом экономичны и отлично подходят для продуктов с умеренными потребностями в производительности, таких как носимые устройства или начальная бытовая электроника. Конфигурации HDI с 2 шагами и многошаговые позволяют значительно увеличить плотность компонентов и создать более сложные схемы, что необходимо для передовых приложений, таких как смартфоны, планшеты, медицинские устройства и автомобильная электроника. Кроме того, использование микровий, слепых и скрытых отверстий оптимизирует пространство платы, снижает помехи, улучшает управление теплом и увеличивает общую производительность, особенно в устройствах, которые требуют высокоскоростной передачи данных и миниатюризации, таких как телекоммуникационное оборудование, аэрокосмические системы и высокопроизводительные вычислительные устройства. Благодаря использованию этих различных конфигураций и технологий отверстий, HDI печатные платы предлагают непревзойденную гибкость в дизайне, улучшенную производительность и преимущества по экономии пространства, которые необходимы для современной электроники.
Глава 3
Процесс производства HDI печатных плат
Производство HDI печатных плат — это сложный процесс, включающий множество этапов и передовых технологий. Цель — создать высокоплотный, многослойный дизайн, который способен справляться с растущими требованиями современной электроники к миниатюризации, скорости и производительности. Вот подробный разбор ключевых этапов и технологий, используемых при производстве HDI печатных плат.
Пошаговый процесс производства
Процесс производства HDI печатных плат начинается с создания основного слоя, который является базой для других слоев. Дополнительные слои добавляются путем ламинирования и травления для создания сложных путей цепи. Затем используются передовые технологии отверстий, такие как микровия, слепые и скрытые отверстия, чтобы соединить слои. После создания отверстий плата проходит через сверление, покрытие медью и финишную обработку поверхности. Затем она проходит инспекцию и тестирование, чтобы убедиться, что она соответствует спецификациям и стандартам качества, перед отправкой клиенту.
- Формирование основного слоя: Процесс начинается с создания основных слоев печатной платы, где слои меди и диэлектрика ламинируются вместе.
- Лазерное сверление: Микровия создаются с помощью высокоточного лазерного сверления. Это критический этап в производстве HDI печатных плат, так как он позволяет создавать очень маленькие отверстия (обычно менее 150 микрон), которые соединяют внутренние и внешние слои.
- Нанесение меди и покрытие: После сверления отверстий плата проходит через процесс осаждения меди, где тонкий слой меди наносится на стенки просверленных отверстий. Этот этап обеспечивает электрическую проводимость между слоями. Затем вся поверхность покрывается медью с помощью гальванопокрытия для создания проводящих дорожек.
- Ламинирование: Многослойные структуры печатной платы укладываются и скрепляются вместе путем ламинирования. Это включает применение тепла и давления для связывания различных слоев меди и изоляционного материала, создавая многослойную структуру, важную для конструкций с высокой плотностью.
- Травление и создание цепи: Слои меди выборочно вытравливаются для создания нужного рисунка цепи. Это критический этап в создании путей сигнала на печатной плате.
- Финишная обработка поверхности и нанесение маски для пайки: Наносится маска для пайки, чтобы защитить медные дорожки и предотвратить короткие замыкания при пайке компонентов. Затем наносится финишная обработка поверхности, такая как ENIG (электролитический никель-погружное золото) или HASL (горячее выравнивание припоем), для улучшения пайки и предотвращения окисления.
- Инспекция и тестирование: Готовый продукт проходит тщательное тестирование, включая автоматическую оптическую инспекцию (AOI), электрические тесты и иногда рентгеновскую инспекцию, чтобы убедиться, что все соединения работают и плата соответствует спецификациям дизайна.
Используемые технологии
Производство HDI печатных плат основано на нескольких передовых технологиях, которые обеспечивают высокую точность и аккуратность:
- Лазерное сверление: Используется для создания микровий, которые являются ключевыми в дизайне с высокой плотностью HDI. Лазерное сверление позволяет создавать чрезвычайно маленькие отверстия, которые невозможно сделать механическим сверлом.
- Ламинирование: Этот процесс связывает несколько слоев меди и изоляционного материала, создавая многослойные структуры HDI печатных плат. Ламинирование гарантирует, что плата будет механически прочной и стабильной.
- Покрытие: Гальванопокрытие используется для нанесения меди на отверстия и дорожки, обеспечивая хорошее электрическое соединение между слоями. Также наносятся специальные покрытия, такие как ENIG или OSP (органический консервант пайки), для повышения долговечности платы и облегчения пайки.
Основные материалы, используемые в производстве HDI печатных плат
Выбор материалов важен при производстве HDI печатных плат для обеспечения производительности и надежности:
- Медная фольга: Медь используется для создания проводящих дорожек и отверстий на печатной плате. Ее высокая проводимость делает ее идеальной для обеспечения надежной работы сигналов.
- Диэлектрические материалы: Материалы, такие как FR-4 (эпоксидный ламинат, армированный стеклом), обычно используются в качестве изоляционных слоев между слоями меди. Для более сложных конструкций могут использоваться материалы с более высокой термической стабильностью, такие как полиимид.
- Препрег и ламинаты: Важны для связывания слоев. Препрег (ткань из стекловолокна, покрытая смолой) помещается между медными слоями во время ламинирования, чтобы обеспечить механическую прочность и электрическую изоляцию платы.
- Маска для пайки: Защитный слой наносится поверх медных дорожек для предотвращения окисления и коротких замыканий во время сборки.
- Финишная обработка поверхности: Общие покрытия, такие как ENIG, HASL или OSP, используются для защиты открытой меди и облегчения пайки компонентов.
В заключение, производство HDI печатных плат — это сложный процесс, требующий тщательного контроля на каждом этапе и использования передовых материалов и технологий. Комбинация лазерного сверления, многослойного ламинирования и высокопроизводительных материалов позволяет создавать компактные, высокоплотные платы, которые важны для современных электронных устройств.
Глава 4
Преимущества HDI печатных плат
HDI печатные платы предлагают множество преимуществ по сравнению с традиционными печатными платами, что делает их незаменимыми в современной электронике, где важны пространство, производительность и эффективность. Вот ключевые преимущества, которые делают технологию HDI предпочтительным выбором для компактных, высокопроизводительных и надежных устройств:
Повышенная плотность и интеграция компонентов
Одно из главных преимуществ HDI печатных плат — это их способность поддерживать более высокую плотность компонентов по сравнению со стандартными печатными платами. Используя микровия, слепые и скрытые отверстия, HDI печатные платы могут интегрировать больше компонентов в ограниченном пространстве. Это позволяет создавать сложные схемы, особенно в многослойных конструкциях, что дает инженерам возможность разрабатывать сложные схемы, не жертвуя пространством или функциональностью. Эта повышенная плотность критична для продвинутых приложений, таких как смартфоны, носимые устройства и автомобильная электроника, где доступное пространство ограничено, но спрос на функциональность высок.
Улучшенная электрическая производительность и целостность сигнала
HDI печатные платы разработаны для обработки высокоскоростных сигналов с минимальными потерями и помехами. Использование более коротких трасс и микровий сокращает длину пути сигнала, минимизируя электромагнитные помехи (EMI) и перекрестные помехи. Это приводит к улучшению целостности сигнала, что жизненно важно для высокочастотных приложений, таких как 5G-связь, IoT устройства и вычислительные системы. Кроме того, возможность размещения компонентов ближе друг к другу сокращает электрические пути, уменьшая задержку сигнала и повышая общую производительность. Это особенно важно в приложениях, работающих с большими объемами данных, где важны скорость и точность.
Меньший форм-фактор и более компактные конструкции
Миниатюризация электроники — это движущая сила для широкого распространения технологии HDI. HDI печатные платы позволяют производителям создавать более компактные, тонкие и легкие устройства без ущерба для функциональности или производительности. Максимально используя доступное пространство на плате с помощью маршрутизации с высокой плотностью и многослойных структур, HDI печатные платы помогают уменьшить общий размер устройств. Это особенно важно в портативной потребительской электронике, такой как смартфоны, планшеты и носимые устройства, где компактные форм-факторы не только желательны, но и необходимы для удобства использования.
Повышенная надежность и долговечность
Продвинутая конструкция HDI печатных плат способствует большей надежности и долговечности по сравнению с традиционными печатными платами. Меньшие отверстия и большее количество соединений способствуют лучшему тепловому управлению, поскольку тепло распределяется более равномерно по плате. Это снижает риск возникновения горячих точек и выхода компонентов из строя из-за перегрева. Кроме того, материалы, используемые в HDI печатных платах, такие как высокопроизводительные ламинаты и медь, обеспечивают лучшую устойчивость к механическим нагрузкам, гарантируя целостность платы даже в суровых условиях. Это делает HDI печатные платы идеальными для таких отраслей, как автомобильная, аэрокосмическая и военная, где надежность и долговечность имеют первостепенное значение.
Быстрая передача сигнала и улучшенная производительность
Помимо улучшенной целостности сигнала, HDI печатные платы обеспечивают быструю передачу сигнала благодаря продвинутому дизайну. Более короткие пути сигналов, уменьшенные задержки и оптимизированная маршрутизация способствуют более высокой скорости передачи данных, что важно для приложений, требующих высокой мощности обработки и быстрой передачи данных. HDI печатные платы широко используются в таких областях, как телекоммуникации, вычислительная техника и промышленная автоматизация, где высокоскоростная обработка данных и связь являются ключевыми для производительности системы.
Гибкость в дизайне и настройке
Гибкость дизайна HDI печатных плат позволяет инженерам создавать индивидуальные платы, адаптированные к потребностям конкретного приложения. С помощью многоэтапных конфигураций отверстий и возможности укладки слоев различными способами HDI печатные платы обеспечивают больше свободы в дизайне по сравнению с традиционными печатными платами. Это делает их идеальными для создания индивидуальных решений для специализированных отраслей, таких как медицинские устройства, где часто требуются уникальные конструкции для соответствия строгим стандартам размера и производительности. Возможность комбинировать конструкции жестко-гибких печатных плат еще больше расширяет эту гибкость, позволяя создавать сложные трехмерные схемы, которые могут быть встроены в компактные или нестандартные устройства.
Экономическая эффективность в массовом производстве
Хотя начальная стоимость производства HDI печатных плат может быть выше из-за использования передовых технологий, эти затраты компенсируются при массовом производстве. Способность интегрировать больше функционала в ограниченном пространстве может снизить потребность в нескольких печатных платах, компонентах и соединениях, уменьшая общую стоимость конечного продукта. Кроме того, повышенная надежность и производительность HDI печатных плат приводят к меньшему количеству отказов, снижая затраты, связанные с ремонтом, возвратом и простоями, что делает технологию HDI экономически эффективным решением в долгосрочной перспективе для производителей с большими объемами производства.
В заключение, HDI печатные платы предлагают ряд преимуществ, которые делают их предпочтительным решением для производителей, стремящихся создать высокопроизводительные, компактные и надежные электронные продукты. Их способность поддерживать большую плотность компонентов, улучшать целостность сигнала, предлагать более высокие скорости и повышать гибкость дизайна делает их незаменимыми в таких секторах, как потребительская электроника, телекоммуникации, автомобилестроение, аэрокосмическая отрасль и медицинские устройства. По мере того, как технологии продолжают развиваться, спрос на HDI печатные платы будет только расти, стимулируя инновации и позволяя разрабатывать более передовые и компактные электронные системы.
Глава 5
Основные области применения HDI печатных плат
HDI печатные платы стали незаменимыми в различных отраслях благодаря их способности поддерживать высокую плотность, улучшенные электрические характеристики и компактные форм-факторы. Их универсальность и передовые функции делают их идеальными для многих применений в различных высокотехнологичных секторах. Ниже представлены наиболее распространенные области применения HDI печатных плат:
Потребительская электроника
Рынок потребительской электроники, особенно такие устройства, как смартфоны, планшеты, ноутбуки и носимые устройства, сильно зависит от HDI печатных плат. С ростом спроса на более компактные, мощные и функциональные устройства технология HDI позволяет производителям максимизировать функциональность, уменьшая размер.
- Смартфоны: HDI печатные платы позволяют интегрировать такие функции, как камеры высокого разрешения, быстрые процессоры, 5G-связь и улучшенная батарея в чрезвычайно компактном пространстве.
- Планшеты и ноутбуки: Эти устройства выигрывают от HDI печатных плат, предлагая более быстрый обработку данных, улучшенное управление энергопотреблением и более эффективное использование пространства, что приводит к более тонким и легким продуктам.
- Носимые устройства: Устройства, такие как смарт-часы и фитнес-трекеры, используют HDI печатные платы для размещения множества датчиков, процессоров и модулей беспроводной связи в небольшом и легком корпусе, что делает их удобными в носке, сохраняя при этом высокую функциональность.
Медицинские устройства и оборудование для здравоохранения
HDI печатные платы играют важную роль в разработке медицинских устройств, где важны точность, надежность и компактные размеры. С развитием медицинской отрасли и внедрением таких технологий, как портативные диагностические устройства, имплантируемое оборудование и системы мониторинга, использование HDI печатных плат значительно увеличилось.
- Имплантируемые устройства: HDI печатные платы используются в кардиостимуляторах, нейростимуляторах и слуховых аппаратах, где малый размер и надежность важны для безопасного длительного использования внутри человеческого тела.
- Диагностическое оборудование: Такие устройства, как ультразвуковые аппараты, МРТ и портативные диагностические инструменты, выигрывают от высокой вычислительной мощности и эффективной передачи данных, обеспечиваемых HDI печатными платами, что гарантирует точные и своевременные результаты.
- Носимые устройства для мониторинга здоровья: Фитнес-трекеры и носимые медицинские устройства, отслеживающие сердечный ритм, давление и другие жизненно важные показатели, требуют компактных и легких HDI печатных плат для обеспечения надежной работы и комфорта для пользователя.
Автомобильная и аэрокосмическая промышленность
В автомобильной и аэрокосмической отраслях HDI печатные платы критичны для создания надежных, высокопроизводительных систем, которые могут выдерживать суровые условия, обеспечивая при этом расширенную функциональность.
- Автомобильная электроника: HDI печатные платы используются в ADAS (системах помощи водителю), информационно-развлекательных системах, навигации и модулях управления питанием. Их малый размер, высокая надежность и способность обрабатывать высокоскоростные данные делают их незаменимыми для современных автомобилей, особенно электрических и автономных.
- Аэрокосмические системы: В аэрокосмической промышленности HDI печатные платы используются в авионике, спутниковом оборудовании и навигационных системах. Эти платы должны выдерживать экстремальные температуры, изменения давления и вибрации, и HDI технология обеспечивает высокую надежность и производительность в таких условиях. Легкость HDI плат также помогает снизить общий вес самолета или космического аппарата, что является важным фактором в аэрокосмическом дизайне.
Телекоммуникации и сетевое оборудование
Сектор телекоммуникаций также сильно зависит от HDI печатных плат. С появлением технологии 5G потребность в высокоскоростной передаче данных стала ключевой, и HDI печатные платы обеспечивают необходимую производительность и миниатюризацию для этих требований.
- Базовые станции 5G: HDI печатные платы используются в основной инфраструктуре сетей 5G, обеспечивая более высокие скорости передачи данных, низкую задержку и большую пропускную способность. Они способствуют созданию небольших ячеек, необходимых для развертывания 5G.
- Сетевые маршрутизаторы и коммутаторы: В сетевом оборудовании HDI печатные платы обеспечивают эффективную маршрутизацию высокоскоростных сигналов, минимизируя перекрестные помехи и потерю сигнала. Это гарантирует, что маршрутизаторы, коммутаторы и центры обработки данных работают на оптимальной производительности.
- Системы оптоволоконной связи: HDI печатные платы незаменимы в оптических трансиверах и процессорах сигналов, которые являются ключевыми компонентами в системах оптоволоконной связи. Их высокоплотные конструкции обеспечивают эффективную обработку данных и высокие скорости передачи.
Промышленная автоматизация и робототехника
Растущая область промышленной автоматизации и робототехники также выигрывает от HDI печатных плат. Системы автоматизации зависят от точной и быстрой обработки данных для управления машинами, датчиками и исполнительными механизмами в реальном времени.
- Робототехника: HDI печатные платы используются в роботах для навигационных систем, контроллеров моторов и процессоров, где пространство ограничено, а производительность критична. Эти системы требуют высокоскоростной передачи данных, низкого энергопотребления и высокой надежности, что обеспечивается HDI печатными платами.
- Контроллеры автоматизации: HDI печатные платы используются в программируемых логических контроллерах (PLC) и интерфейсах человек-машина (HMI), которые управляют промышленным оборудованием, обеспечивая их эффективность и точность.
Военные и оборонные системы
В военной и оборонной сферах HDI печатные платы незаменимы благодаря высокой надежности, компактной форме и способности выдерживать экстремальные условия. Оборонные системы часто требуют надежной электроники для таких приложений, как связь, наблюдение, радары и системы вооружения.
- Радарные и коммуникационные системы: HDI печатные платы обеспечивают быструю обработку данных и надежную связь в критических военных системах.
- Системы управления оружием: HDI печатные платы используются в системах наведения для ракет и дронов, где важны компактный размер и высокая точность.
В заключение, HDI печатные платы применяются в широком спектре отраслей и приложений, от потребительской электроники и медицины до автомобильной, аэрокосмической, телекоммуникационной и оборонной промышленности. Их способность обеспечивать компактные, высокоплотные и высокопроизводительные конструкции делает их незаменимыми для передовых технологий и сложных электронных систем.
Глава 6
Проектирование HDI печатных плат
Проектирование HDI печатных плат — это сложная задача, требующая тщательного учета различных факторов для максимизации производительности, обеспечения надежности и соответствия специфическим требованиям высокоплотных и высокоскоростных электронных приложений. В этом разделе представлены некоторые рекомендации для проектирования HDI печатных плат, соответствующих этим требованиям.
Лучшие практики для проектирования HDI печатных плат
Проектирование HDI печатных плат сложнее, чем традиционное проектирование печатных плат, из-за увеличенной плотности и использования передовых технологий. Следование лучшим практикам может помочь обеспечить оптимальный дизайн:
- Определение четких целей проектирования: Начните с четкого определения требований к производительности продукта, таких как скорость сигнала, плотность компонентов и механические ограничения.
- Ранняя работа с производителями: Проектирование HDI печатных плат тесно связано с производственными возможностями. Сотрудничество с производителем на раннем этапе позволяет учесть производственные ограничения и снизить затраты.
- Использование передового программного обеспечения для проектирования: Современные HDI печатные платы требуют использования сложных инструментов проектирования, поддерживающих многослойные схемы, тонкие дорожки и микровия.
- Проектирование с учетом возможности производства (DFM): Рассматривайте производственные возможности на протяжении всего процесса проектирования, избегая чрезмерно сложных структур.
Рассмотрение макета: ширина дорожек, размещение отверстий и структура
Макет HDI печатной платы важен для достижения высокой производительности:
- Ширина и расстояние между дорожками: Ширина дорожек и расстояние между ними должны быть тщательно рассчитаны для минимизации потерь сигнала и предотвращения перекрестных помех.
- Размещение отверстий и их типы: Правильное размещение отверстий помогает сохранить целостность сигналов между слоями. Микровия используются для размещения компонентов в условиях высокой плотности.
- Дизайн слоев: Слои HDI печатной платы (сигнальные, питающие и заземляющие) должны быть оптимизированы для улучшения целостности сигнала и минимизации электромагнитных помех (EMI).
Как минимизировать помехи сигнала и улучшить тепловое управление
HDI печатные платы часто используются в высокоскоростных приложениях:
Минимизация помех (EMI/перекрестные помехи): Для уменьшения помех рекомендуется использовать:
- Заземляющие слои: Снижают EMI, обеспечивая низкоимпедансный путь возврата.
- Оптимизация маршрутизации дорожек: Избегайте параллельных маршрутов высокоскоростных дорожек.
- Согласование импеданса: Убедитесь, что импеданс дорожек соответствует характеристикам компонентов.
- Дифференциальные пары: Рекомендуются для критически важных сигналов (USB, HDMI).
Улучшение теплового управления: Компактные HDI печатные платы могут сильно нагреваться. Основные стратегии теплового управления включают:
- Тепловые отверстия: Направляют тепло на другие слои или внешний радиатор.
- Радиаторы и тепловые площадки: Отводят тепло от критических компонентов.
- Толщина меди: Повышает эффективность распределения тепла.
- Размещение компонентов: Равномерное распределение нагревающих компонентов.
В заключение, проектирование HDI печатных плат требует внимания к деталям и стратегического подхода к макету, целостности сигнала и тепловому управлению.
Глава 7
Контроль качества и тестирование HDI печатных плат
Контроль качества и тестирование являются важными аспектами производства HDI печатных плат, гарантируя, что конечный продукт соответствует высоким стандартам производительности, надежности и долговечности. Из-за сложности и плотности HDI конструкций требуются строгие протоколы тестирования для обнаружения и устранения дефектов на ранних этапах. Это помогает предотвратить дорогостоящие отказы и гарантирует, что печатная плата будет работать должным образом в таких приложениях, как телекоммуникации, аэрокосмическая и медицинская техника. Ниже описаны основные процессы контроля качества и методы тестирования.
Основные процессы контроля качества в производстве HDI печатных плат
Производство HDI печатных плат включает несколько этапов, каждый из которых требует строгого контроля качества для поддержания высокой точности и стабильности. Ключевые меры контроля качества включают:
- Проверка проектирования для производственности (DFM): Перед началом производства проводится тщательная проверка DFM, чтобы убедиться, что дизайн оптимизирован для производства.
- Контроль качества в процессе: В процессе производства проводятся проверки качества на различных этапах.
- Гарантия качества материалов: Материалы, используемые в производстве HDI печатных плат, такие как медная фольга, ламинаты и препреги, тщательно тестируются.
Типы тестирования
В производстве HDI печатных плат применяются несколько методов тестирования для проверки функциональности и выявления дефектов:
- Электрическое тестирование (ET): Обеспечивает работоспособность HDI печатной платы.
- Автоматическая оптическая инспекция (AOI): Использует камеры высокого разрешения для автоматического выявления дефектов на поверхности.
- Рентгеновская инспекция: Особенно важна для HDI плат, поскольку позволяет увидеть скрытые соединения, такие как закопанные и многослойные микровия.
- Тест на смачиваемость при пайке: Гарантирует, что поверхность HDI печатной платы обеспечивает правильную пайку.
- Испытание на термические циклы и механическое напряжение: Проводится для моделирования температурных изменений.
Как обеспечить надежность и долговечность HDI плат
С учетом критических применений HDI печатных плат, обеспечение их надежности и долговечности является важной задачей. Производители используют несколько методов для повышения долговечности HDI плат и минимизации риска отказов:
- Высококачественные материалы: Использование надежных материалов, таких как полиимид и ламинаты с высоким уровнем производительности, увеличивает долговечность HDI плат.
- Целостность отверстий: Обеспечение правильного формирования отверстий имеет решающее значение для надежности HDI плат. Процессы, такие как заполнение отверстий и медное покрытие, улучшают механическую прочность.
- Тепловое управление: HDI платы с высокой плотностью компонентов подвержены нагреванию.
- Экологические испытания: HDI печатные платы для критических применений подвергаются экологическим испытаниям.
- Непрерывный мониторинг и обратная связь: Многие производители внедряют системы мониторинга, которые собирают данные.
В заключение, контроль качества и тестирование необходимы для обеспечения функциональности, надежности и долговечности HDI печатных плат.
Глава 8
Рассмотрение затрат на HDI печатные платы
При планировании производства HDI печатных плат необходимо учитывать затраты. Стоимость может варьироваться в зависимости от сложности конструкции, используемых материалов и производственных процессов. Понимание факторов стоимости поможет принять обоснованные решения о том, как сбалансировать стоимость и качество.
Факторы, влияющие на стоимость HDI печатных плат
Стоимость HDI печатных плат зависит от ряда факторов:
- Количество слоев: Чем больше слоев имеет HDI печатная плата, тем выше её стоимость.
- Технология отверстий: Тип и количество отверстий, таких как микровия и скрытые вия, влияют на стоимость.
- Материалы: Высококачественные материалы, такие как полиимид и керамические ламинаты, стоят дороже.
- Передовые покрытия поверхности: Специальные покрытия, такие как ENIG или HASL, могут увеличивать стоимость.
- Размер и форма платы: Меньшие HDI платы могут стоить дороже за квадратный дюйм из-за сложности маршрутизации.
- Тестирование и контроль качества: HDI печатные платы требуют дополнительных тестов, таких как рентгеновская инспекция.
Как HDI печатные платы могут сэкономить деньги при массовом производстве
Хотя производство HDI печатных плат может быть дорогостоящим, оно может обеспечить значительную экономию при больших объемах:
- Экономия на масштабе: При массовом производстве стоимость единицы снижается.
- Меньше компонентов: HDI печатные платы позволяют разместить больше компонентов на одной плате.
- Меньший размер: Возможность делать компактные устройства позволяет экономить на материалах.
- Лучшая надежность: HDI печатные платы более надежны, что снижает вероятность поломок.
Как сбалансировать стоимость и качество при покупке HDI печатных плат
Необходимо найти баланс между стоимостью и качеством:
- Работайте с производителем: Сотрудничайте с производителем на этапе проектирования.
- Оптимизируйте проект: Спроектируйте HDI платы так, чтобы минимизировать затраты.
- Найдите надежного поставщика: Ищите опытного поставщика HDI печатных плат.
- Покупайте в больших объемах: Большие заказы снижают стоимость.
- Создавайте прототипы: Перед массовым производством создавайте прототипы.
В заключение, хотя HDI печатные платы могут быть дороже в производстве, они могут сэкономить деньги в долгосрочной перспективе за счет надежности и компактности.
Cahpter 9
Преимущества HDI печатных плат по сравнению с обычными печатными платами
HDI (Высокоплотные межсоединения) печатные платы превосходят традиционные печатные платы во многих отношениях, особенно когда требуется высокая производительность, меньший размер и повышенная надежность.
- Больше компонентов: HDI печатные платы позволяют разместить больше компонентов на меньшей площади за счет использования микровий, слепых и скрытых отверстий, что позволяет создавать более сложные и компактные схемы, чем на обычных платах. Это особенно важно для устройств с ограниченным пространством.
- Меньший размер: HDI печатные платы позволяют создавать более компактные и легкие платы, что особенно важно для смартфонов, носимых устройств и аэрокосмической отрасли, где важны компактность и легкость.
- Улучшенные сигналы: HDI печатные платы обеспечивают лучшую передачу сигналов, так как сигналу нужно преодолевать меньшее расстояние, что уменьшает электромагнитные помехи (EMI) и перекрестные помехи. Это особенно важно для высокоскоростных приложений, таких как 5G, центры обработки данных и телекоммуникации.
- Лучшая тепловая управляемость: HDI печатные платы лучше рассеивают тепло благодаря тепловым отверстиям и улучшенному дизайну, что позволяет выдерживать высокую мощность и продлевает срок службы.
- Большая надежность: HDI печатные платы более надежны благодаря использованию многослойных отверстий и высококачественных материалов, что делает их устойчивыми к поломкам в автомобилях, самолетах и военной технике.
- Высокая скорость: HDI печатные платы обеспечивают более высокую скорость передачи данных благодаря более коротким путям сигналов, что делает их подходящими для телекоммуникаций, сетевого оборудования и высокоскоростных компьютеров.
- Больше возможностей: HDI печатные платы предлагают больше возможностей для создания сложных и индивидуальных проектов, таких как медицинские и потребительские устройства, благодаря возможности добавлять больше слоев и использовать разные типы отверстий.
- Экономия: Хотя HDI печатные платы изначально дороже, они становятся более выгодными при массовом производстве, так как позволяют сократить расходы на систему в целом за счет более высокой плотности компонентов.
Таким образом, HDI печатные платы лучше, так как они компактнее, быстрее и надежнее, и их можно использовать в различных областях, таких как телекоммуникации, аэрокосмическая, автомобильная промышленность и потребительская электроника.
Глава 10
Будущее технологии HDI печатных плат
По мере развития технологий HDI печатные платы становятся все меньше, быстрее и мощнее. Вот некоторые из тенденций, которые мы можем ожидать:
- Эволюция HDI Технологий: HDI печатные платы становятся более сложными с многошаговыми конструкциями, 3D упаковкой и технологиями систем в корпусе (SiP). Это позволяет размещать больше компонентов на меньшей площади и повышать производительность.
- Новые материалы и методы: Мы начинаем использовать новые материалы, такие как гибкие подложки и высокочастотные ламинаты (например, PTFE). Также применяются новые технологии, такие как лазерная прямая визуализация (LDI) и продвинутые технологии отверстий. Это позволяет создавать более узкие дорожки, лучше управлять теплом и размещать больше компонентов на меньшем пространстве.
- HDI печатные платы в Интернете Вещей (IoT), Искусственном Интеллекте (AI) и 5G: HDI печатные платы будут важны для IoT-устройств, так как они должны быть компактными и энергоэффективными. Также они будут играть ключевую роль в системах ИИ и вычислительных системах на грани, где требуется высокая скорость обработки данных, а также в 5G сетях, где они могут обрабатывать высокочастотные сигналы и уменьшать размеры базовых станций.
- HDI печатные платы и упаковка полупроводников: HDI печатные платы начнут работать с новыми видами упаковки полупроводников, такими как корпус с выносом по уровню пластины (FO-WLP) и система в корпусе (SiP). Это позволит создавать более компактные и быстрые устройства.
- Устойчивость: Мы всё больше заботимся об окружающей среде, поэтому используем бессвинцовую пайку, ламинаты без галогенов и перерабатываемые материалы. Мы хотим убедиться, что не наносим вреда планете.
Таким образом, HDI печатные платы будут продолжать поддерживать революции в IoT, AI и 5G. Они будут совершенствоваться с новыми материалами, упаковками и способами заботы о планете.
Get in touch
Where Are We?
Industrial Park, No. 438 Donghuan Road, No. 438, Shajing Donghuan Road, Bao'an District, Shenzhen, Guangdong, China
Floor 4, Zhihui Creative Building, No.2005 Xihuan Road, Shajing, Baoan District, Shenzhen, China
ROOM A1-13,FLOOR 3,YEE LIM INDUSTRIAL CENTRE 2-28 KWAI LOK STREET, KWAI CHUNG HK
service@southelectronicpcb.com
Phone : +86 400 878 3488
Отправьте нам сообщение
Чем подробнее вы заполните, тем быстрее мы сможем перейти к следующему шагу.
