Грязные печатные платы приводят к сбоям в работе и поломкам. Не рискуйте повредить чувствительные компоненты неправильными методами очистки. Я нашёл безопасный ручной метод, который сохранит электронику.

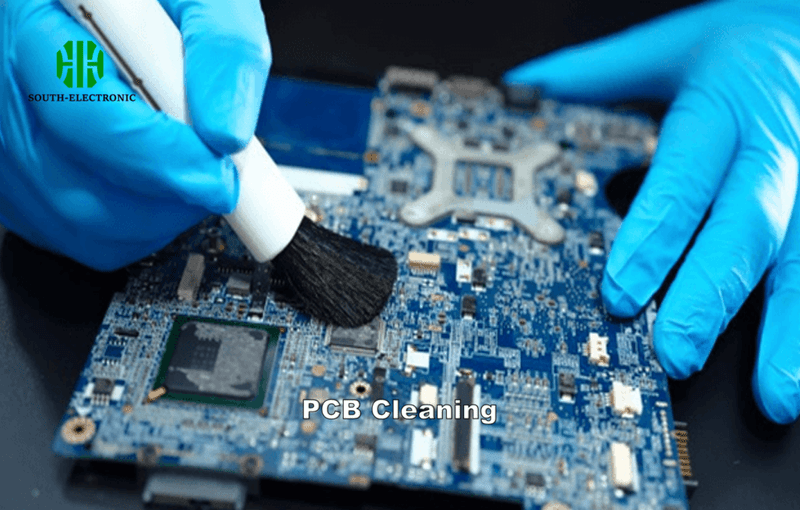

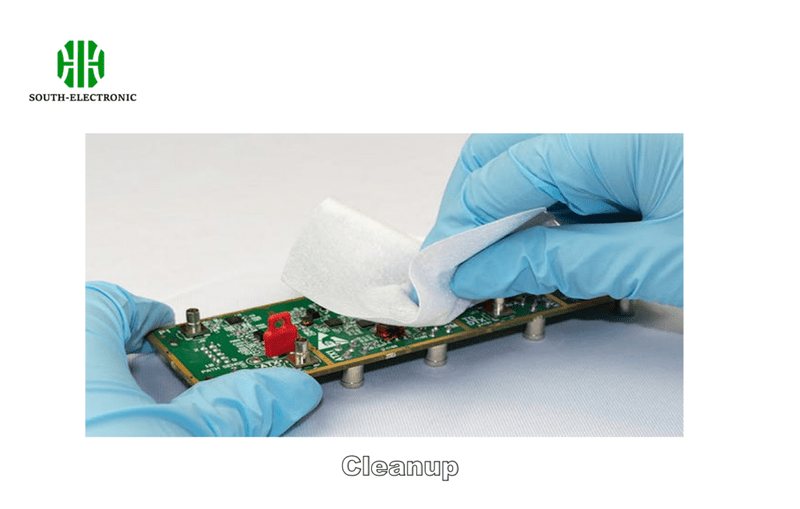

Сначала отключите питание и извлеките печатную плату. Используйте мягкую щётку с изопропиловым спиртом или очистителем для печатных плат для бережной очистки. Слегка промойте дистиллированной водой, затем тщательно просушите сжатым воздухом или безворсовой тканью перед сборкой.
Правильная очистка печатных плат требует внимания на каждом этапе. Давайте рассмотрим основные методы и способы устранения неполадок для достижения безупречных результатов каждый раз.

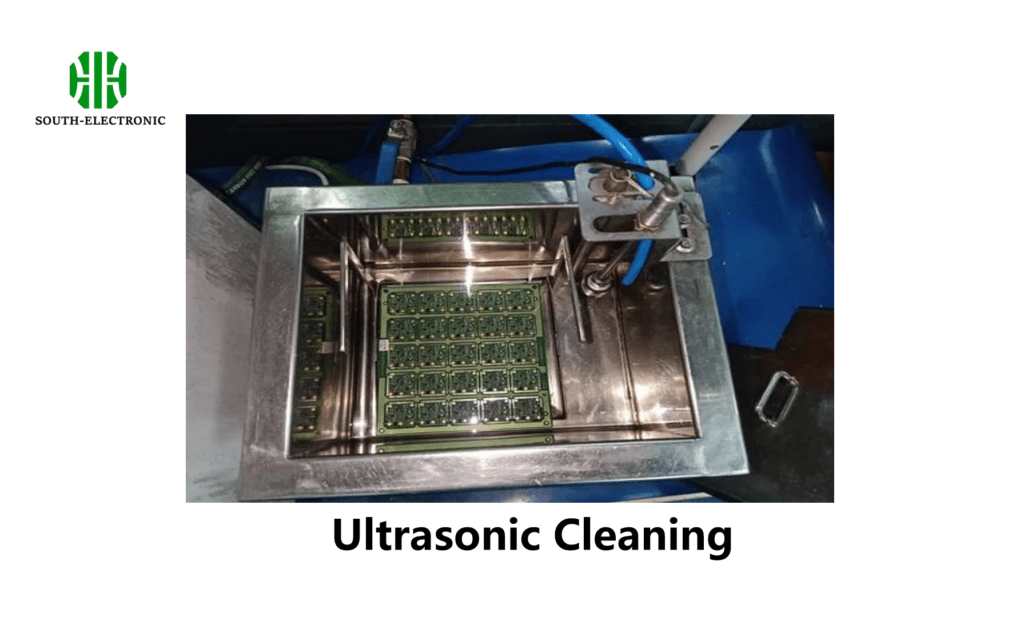

Эффективна ли ультразвуковая очистка печатных плат?
Ультразвуковые очистители обещают глубокую очистку, но представляют угрозу для хрупких плат. Может ли этот метод безопасно восстановить электронику, не повреждая компоненты?
Ультразвуковая очистка хорошо подходит для прочных промышленных плат, но повреждает чувствительную бытовую электронику. Она может привести к смещению компонентов поверхностного монтажа из-за интенсивной вибрации и попаданию влаги в герметичные компоненты.
Понимание рисков ультразвуковой очистки
Ультразвуковые волны создают микроскопические пузырьки в жидкости, которые бурно схлопываются вблизи поверхностей. Этот эффект кавитации очищает, но повреждает электронику. Уровень риска определяют три фактора:
| Уязвимость печатной платы | Риск ультразвука | Более безопасная альтернатива |
|---|---|---|
| Детали для поверхностного монтажа | Высокая (повреждение от вибрации) | Ручная чистка |
| Керамические/магнитные детали | Средняя (риск растрескивания) | Протирание ватным тампоном |
| Металлизированные отверстия/компоненты | Низкая частота (ниже 40 кГц) | Распыление под низким давлением |
Мой прототип контроллера дрона вышел из строя после ультразвуковой очистки — ножки конденсатора неожиданно сломались. Настройки низкой мощности редко помогают; для домашнего ремонта существуют более безопасные ручные методы. Избегайте этого, если только не чистите незаполненные платы или тяжёлые промышленные детали. Ручное управление минимизирует вероятность несчастных случаев с хрупкими резисторами и разъёмами.
Как избежать повреждения платы во время очистки?
Распространённые ошибки при очистке приводят к необратимому повреждению функциональных схем. Какие простые меры предосторожности гарантируют защиту компонентов?
Всегда начинайте с отключения питания и снятия печатной платы. Используйте мягкие щётки с контролируемым давлением вблизи разъёмов. Предварительно проверьте химическую совместимость с чувствительными материалами.
Критические меры по предотвращению повреждений

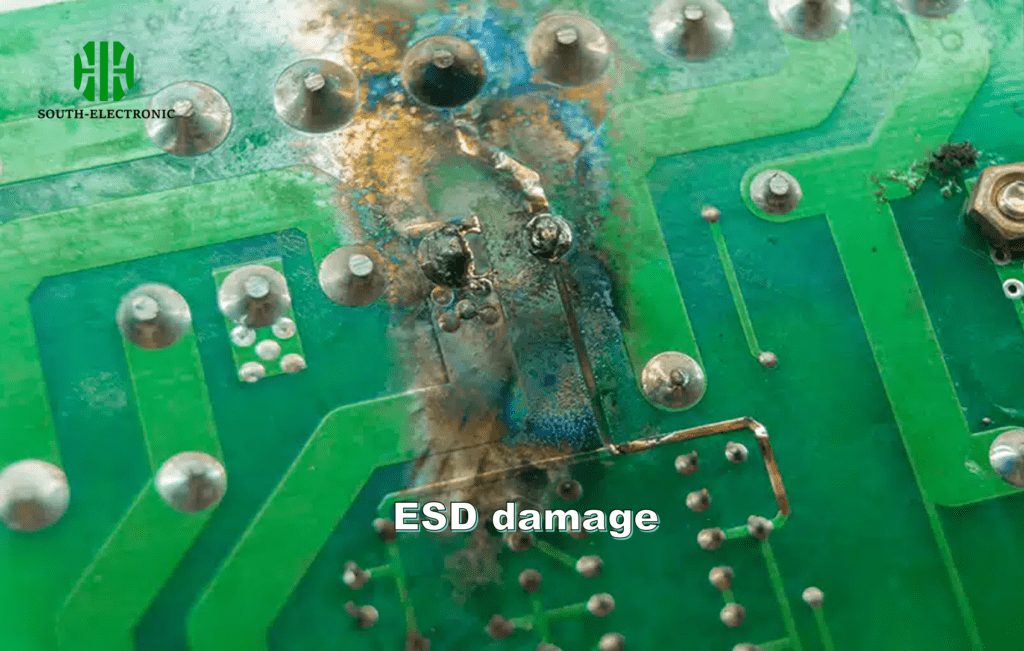

Разрушение платы обычно происходит из-за воздействия жидкости или физического воздействия. При очистке необходимо соблюдать три уровня безопасности:
-
Химическая безопасность
Изопропиловый спирт концентрацией менее 90% оставляет следы. Избегайте бытовых чистящих средств — аммиак оставляет разводы и со временем разрушает медные дорожки. Очистители флюса лучше всего подходят для удаления остатков припоя. -
Механическая безопасность
Надавливайте щеткой от выводов компонентов, а не к ним. Держите плату за края — изгиб приводит к растрескиванию внутренних слоев. Подстригите длинные ногти, чтобы избежать случайных царапин. -
Протокол сушки
Влага вызывает мгновенные короткие замыкания и долгосрочную коррозию. Сжатый воздух должен быть без примесей масла и подаваться под углом к плате. Для удаления стойкой влаги прогрейте плату при температуре 65°C в течение 20 минут, а затем осмотрите её.
Восстановление моей печатной платы клавиатуры не удалось из-за попадания воды под микросхему. Теперь я всегда предварительно проверяю плату на наличие скрытых полостей, где скапливается жидкость. Микроскопический осмотр после очистки позволяет обнаружить вытекшие капли воды перед сборкой. Терпение всегда лучше дорогостоящих ошибок.
Как устранить проблемы с очисткой печатной платы, такие как стойкие загрязнения, коррозия и особые случаи?
Липкие загрязнения и зелёная коррозия не поддаются обычной очистке. Что делать, если обычные методы не помогают восстановить плату?
Удаляйте стойкие загрязнения специальными растворителями, такими как MG Chemicals Super Wash. Коррозию меди необходимо нейтрализовать раствором уксуса перед очисткой спиртом. Платы, повреждённые водой, необходимо промыть дистиллированной водой и просушить в течение 72 часов.
Расширенное решение проблем
Различные типы загрязнений требуют индивидуального подхода. Сопоставьте решения с симптомами:
| Тип проблемы | Первичное лечение | Этап эскалации | Абсолютное избегание |
|---|---|---|---|
| Затвердевший флюс | Средство для удаления флюса + зубная щетка | Тестирование ацетоновым тампоном | Царапание металлическими инструментами |
| Белая коррозия | Промывание дистиллированной водой | Погружение в уксус (макс. 2 мин) | Растворы пищевой соды |
| Повреждение водой | Ванна с 99% изопропиловым спиртом | Ультразвуковая очистка (только 40 кГц) | Влажное нанесение |
| Конформное покрытие | Средства для удаления покрытий | Профессиональные услуги | Общие растворители |
Моя игровая консоль отказалась включаться после чистки. Скрытая коррозия под BGA-микросхемами.
Необходим осмотр под микроскопом и аккуратное нанесение уксуса. Всегда держите наготове дистиллированную воду для немедленного ополаскивания после использования уксуса. Ватные палочки работают лучше, чем щётки. Сначала протестируйте новые растворители на неважных участках платы.
Вывод
Безопасная ручная очистка печатных плат требует использования щадящих инструментов и проверенных методов. Избегайте попадания влаги и приложения силы, уделяя первостепенное внимание тщательной сушке для достижения стабильного результата.
