Сложно снять мелкие SMD-компоненты? Повреждённые платы и разочарование преследуют любителей электроники. Мои первые попытки заканчивались трещинами в платах и кошмаром из расплавленного пластика. Немедленно прекратите рисковать своими проектами, используя метод проб и ошибок.
Демонтаж SMD-компонентов: равномерно нагревайте паяные соединения подходящим инструментом — например, паяльником, термофеном или оплеткой для демонтажа — используя флюс и предварительный нагрев, чтобы избежать повреждения платы. Выберите метод, исходя из размера компонента и имеющегося оборудования для безопасного демонтажа.
Демонтаж SMD-компонентов кажется сложным, но он делится на выполнимые этапы. Я расскажу вам о выборе инструментов, передовых методах и упрощении процесса. Эти практические методы превратили мой ремонт из хаотичного в контролируемый.
Какой демонтажный инструмент лучше всего подходит для вашей конкретной задачи?
Разочарованы неэффективными инструментами, которые приводят к задержкам или повреждениям? Однажды я испортил материнскую плату, используя неправильное оборудование. Подберите подходящий инструмент и восстановите контроль за считанные минуты.
К оптимальным демонтажным инструментам относятся термовоздушная станция для многовыводных микросхем, демонтажная жгутовая насадка для мелких компонентов и пинцет или вакуумный отсос для немедленного извлечения после нагревания. Ваш выбор полностью зависит от размера компонента и доступности.
Ключевые факторы выбора инструмента
Выбор инструментов требует анализа трёх ключевых аспектов:
| Фактор | Термовоздушная станция | Демонтажная жгутовая насадка | Паяльник |
|---|---|---|---|
| Лучше всего подходит для: Многоконтактных микросхем/разъёмов | Небольших резисторов/конденсаторов | Ремонт отдельных соединений | |
| Температура | 300–400 °C (регулируется) | Не применимо (требуется паяльник) | Фиксированная настройка жала |
| Уровень мастерства | Средний | Для начинающих | Для начинающих |
| Стоимость | $$$ | $ | $$ |
Для многоконтактных компонентов лучше всего подходит горячий воздух — мой игровой контроллер успешно отремонтировался с его помощью. Отпайка оплетки подходит для бюджетных вариантов конденсаторов и резисторов стоимостью менее 5 долларов. Паяльники с тонким жалом справляются с неплотными соединениями, но есть риск перегрева мелких деталей. Контроль температуры крайне важен: горячий воздух требует точного направления воздушного потока, чтобы избежать ожога близлежащих схем.

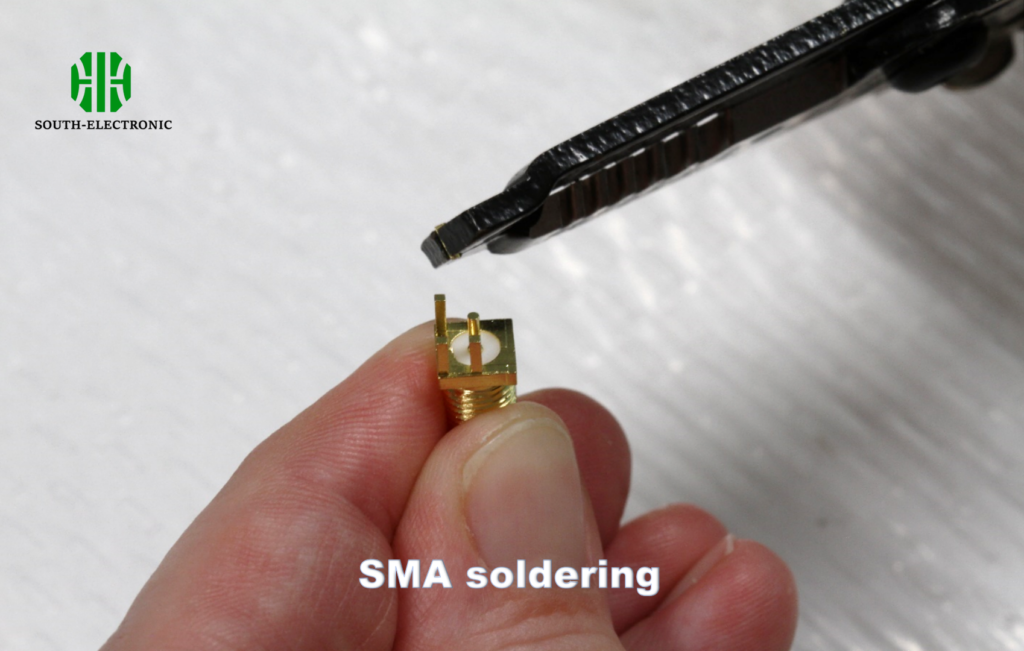

Как отпаять многоконтактную микросхему или разъём, используя профессиональные методы?
Многовыводные компоненты кажутся невозможными без подъёмных площадок. Я понял это, ремонтируя аудиоинтерфейс. Неравномерный нагрев привёл к необратимому повреждению схемы на той неделе.
Для удаления многовыводных микросхем предварительно нагрейте плату до 100°C, нанесите флюс вокруг выводов, а затем нагрейте горячим воздухом с температурой 350°C круговыми движениями. Аккуратно поднимите микросхему пинцетом, когда припой свободно растечётся по всем соединениям.
Пошаговое снятие Pro
Добьтесь надёжных результатов, следуя этим продвинутым инструкциям:
| Шаг | Действие | Советы |
|---|---|---|
| Подготовка | Очистите область и нанесите флюсовую пасту | Флюс снижает поверхностное натяжение припоя |
| Предварительный нагрев | Равномерно нагревайте всю плату (2–3 минуты) | Используйте более низкую температуру, чтобы предотвратить деформацию |
| Целенаправленный нагрев | Обрабатывайте соплом горячего воздуха микросхему (зазор 5–8 мм) | Продолжайте движение, чтобы избежать перегрева |
| Извлечение | Осторожно поднимите плату угловым пинцетом | При возникновении сопротивления подтолкните плату вбок |
| Очистка | Используйте оплетку для удаления остатков припоя | Сначала обработайте трудноудаляемые соединения |
Теперь я регулярно использую предварительный нагрев после деформации платы Raspberry Pi. Нагрев разъёмов занимает 20–40 секунд с каждой стороны — визуально проверьте расплавление припоя перед тем, как вытаскивать плату. Если припой затвердевает в процессе, остановите процесс и повторно нанесите флюс, вместо того, чтобы вдавливать компоненты силой. Эти шаги предотвращают 90% моих предыдущих ошибок.
Каковы простые шаги по демонтажу для новичков с минимальным набором инструментов и затрат?
Дорогое оборудование не должно помешать вашему прогрессу. Мой первый рабочий демонтажный инструмент потратил всего 10 долларов на светодиод клавиатуры.
Начните отпаивать SMD-компоненты, используя простые инструменты: паяльник, медную оплетку и флюс. Нагрейте соединение, прижмите оплетку к нему, чтобы впитать расплавленный припой, и поднимите компонент. Для начала потренируйтесь на кусках электроники, чтобы обрести уверенность.
Доступный метод для начинающих
| Этап | Основные действия | Как избежать ошибок |
|---|---|---|
| Подготовка инструмента | Используйте паяльник мощностью 25-30 Вт + оплетку 2 мм | Толстая оплетка медленно впитывает припой |
| Нагрев | Прижимайте соединение 2-3 секунды до блеска | Перегрев поднимает дорожки на печатной плате |
| Впитывание | Прижмите оплетку к соединению жалом паяльника | Слишком быстрое перемещение создаёт холодные соединения |
| Извлечение | Сдвиньте компоненты вбок после расплавления | Вертикальное вытягивание повреждает контактные площадки |
Я оставляю обрезки плат для практики — снятие конденсаторов помогает научиться правильному времени нагрева. Двухслойная оплетка удерживает больше припоя для разъёмов. Проблемы? Добавьте флюс и подождите 10 секунд, прежде чем повторить попытку. Рабочее место нуждается в вентиляции: испарения припоя причиняют боль, пока я 3 часа ремонтировал ноутбук. В 80% случаев домашнего ремонта используются бюджетные инструменты.
Заключение
Демонтаж SMD-компонентов требует подбора подходящего инструмента, предварительного нагрева платы и равномерного нагрева, что позволяет безопасно использовать его. С опытом и флюсом это под силу любому человеку.
