Промышленные печатные платы неожиданно выходят из строя в суровых условиях. Коррозия, вибрация и экстремальные температуры бросают вызов даже надежным конструкциям. Что отличает надежные промышленные платы от тех, которые выходят из строя под нагрузкой?
Производство промышленных печатных плат сочетает в себе прочные материалы (FR-4 HT, металлический сердечник) со стандартами IPC Class 3 и автоматизированными проверками качества. От моделирования проектирования для производства до окончательного конформного покрытия — на каждом этапе приоритет отдается надежности для аэрокосмической, автомобильной и тяжелой машиностроительной отраслей.
Хотя материалы имеют значение, для выживания в промышленных условиях требуются не только прочные подложки. Давайте разберем, как современные рабочие процессы превращают сырое стекловолокно и медь в критически важные печатные платы.
Как работает процесс производства промышленных печатных плат от проектирования до окончательной сборки?
Печатная плата медицинского устройства вышла из строя после 200 тепловых циклов. Виновник? Неадекватное покрытие. Промышленное производство систематически устраняет такие дефекты.
Процесс изготовления промышленной печатной платы охватывает более 12 этапов: проверка проекта САПР, многослойное ламинирование, лазерное сверление, тестирование AOI и функциональная проверка. Автоматизированная прослеживаемость обеспечивает соответствие стандартам MIL-PRF-31032 или ISO 9001.
Критические этапы в производстве промышленной печатной платы
| Этап | Промышленные требования | Эквивалент потребительской печатной платы |
|---|---|---|
| Выбор материала | High-Tg FR-4, керамический PTFE | Стандартный FR-4 |
| Допуск сверления | ±0,025 мм (лазер) | ±0,05 мм (механический) |
| Толщина покрытия | 25 мкм+ медь, покрытие ENIG | 15 мкм медь, покрытие HASL |
| Строгость тестирования | 100% электрические + термоударные испытания | Тестирование на основе образцов |
Промышленные проекты начинаются с проверок DFM (Design for Manufacturing). Инструменты моделирования, такие как Mentor Xpedition, прогнозируют точки термического напряжения. Многослойные платы подвергаются последовательному ламинированию — 6-8 слоев для блоков управления двигателями, до 24 слоев в авионике. После травления автоматизированный оптический контроль (AOI) сравнивает платы с золотыми образцами. Окончательная сборка использует паяльные пасты, рассчитанные на рабочие диапазоны от -55 °C до 150 °C.
Какие материалы и технологии необходимы для высокопроизводительных промышленных печатных плат?
В Арктике вышла из строя плата управления буровой установки. Стандартный FR-4 треснул при -40 °C. Материаловедение имеет решающее значение.
Для промышленных печатных плат требуется:
- Подложки: Rogers 4350B для радиочастот, алюминиевый сердечник для терморегулирования
- Проводящие чернила: серебро-палладий для гибких нагревателей
- Покрытия: парилен C (8-12 мкм) для химической стойкости
Матрица выбора материалов
| Применение | Базовый материал | Ключевое свойство | Диапазон толщины |
|---|---|---|---|
| Высокочастотный радиочастотный | Rogers RO4003C | Низкие диэлектрические потери | 0,2 мм - 3,2 мм |
| Высокомощные приводы двигателей | IMS с алюминиевой подложкой | Теплопроводность 8-12 Вт/мК | 1,6 мм - 5,0 мм |
| Датчики нефти и газа | Полиимидный гибкий | Поглощение влаги 2% | 0,1 мм - 0,3 мм |
Встроенные пассивные компоненты (резисторы, конденсаторы) уменьшают количество паяных соединений — распространенную точку отказа. Для автомобильных систем ADAS препрег класса AISM-390 обеспечивает стабильный импеданс на частотах радара 77 ГГц. Роботы для нанесения конформных покрытий наносят акриловые или силиконовые пленки в 3 раза быстрее, чем ручные методы, что критически важно для многономенклатурного производства.
Как автоматизация и Интернет вещей могут повысить эффективность промышленного производства печатных плат?
Завод потерял 220 тыс. долларов в месяц из-за переделки некачественных паяных соединений. Дозаторы пасты с поддержкой Интернета вещей сократили количество дефектов на 63%.
Автоматизированный оптический контроль (AOI) с нейронными сетями обнаруживает перемычки припоя толщиной 0,1 мм. Машины с поддержкой Интернета вещей обмениваются данными в реальном времени: давление трафарета, зоны печи оплавления (±1 °C) и точность захвата и размещения (±0,01 мм).
Анализ влияния автоматизации
| Процесс | Ручной подход | Автоматизированное + решение IoT | Улучшение времени цикла |
|---|---|---|---|
| Проверка паяльной пасты | 5 мин/плата (человек) | 45 сек/плата (3D SPI) | На 85% быстрее |
| Размещение компонентов | 3200 CPH (операторы) | 25 000 CPH (многоступенчатые боты) | На 680% быстрее |
| Прослеживаемость | Ведение журнала на бумажных носителях | Цифровой двойник с поддержкой блокчейна | Точность 99,97% |
Прогностическое обслуживание на сверлильных станках с ЧПУ использует датчики вибрации для прогнозирования износа подшипников на 2 недели вперед. Облачные системы ERP автоматически корректируют закупки — когда IoT обнаруживает повышенное использование FR-4, он заказывает подложки до того, как запасы истощатся.

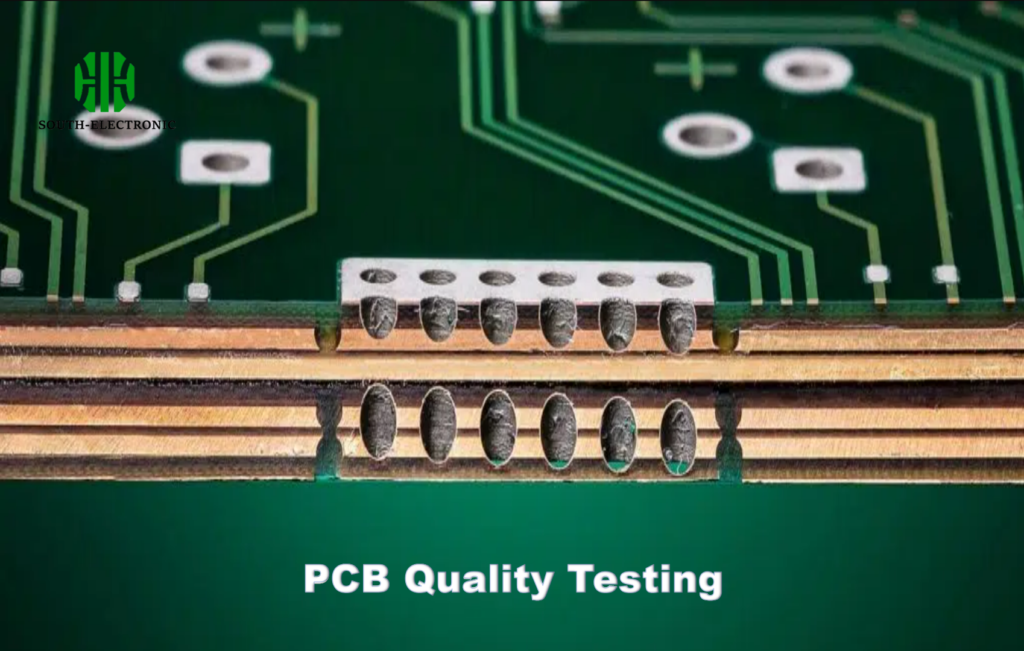

Какие стратегии контроля качества обеспечивают надежность в производстве промышленных печатных плат?
Спутниковая печатная плата прошла первоначальные испытания, но не прошла на орбите. Отсутствующие микропустоты в соединениях BGA были невидимы без рентгеновского излучения.
Промышленный контроль качества объединяет:
- Электрические: испытания с летающим зондом при 150 °C
- Механические: 6-осевые вибрационные испытания (5-2000 Гц)
- Окружающая среда: 85 °C/85% относительной влажности в течение 1000 часов
Стек проверки надежности
| Тип теста | Стандартный | Параметры промышленной печатной платы |
|---|---|---|
| Термоциклирование | IPC-9701 | -55 °C до +125 °C, 1000 циклов |
| HALT (высокоускоренное испытание на долговечность) | MIL-STD-810G | вибрация 40 г, быстрые температурные скачки |
| Сопротивление CAF (проводящая анодная нить) | IPC-650 | 65 В/мм, воздействие влажности в течение 96 часов |
Машины AOI с разрешением 10 мкм сканируют каждое отверстие. Микросекционирование поперечного сечения проверяет однородность покрытия. Для аэрокосмических плат ионная хроматография проверяет ионную чистоту (<1,56 мкг/см² в эквиваленте NaCl). Такие поставщики, как TT Electronics, используют роботизированное тестирование образцов — уровень дефектов 0,01 % против среднего показателя по отрасли 0,1 %.
Заключение
Успех промышленных печатных плат зависит от объединения передовых материалов (ламинаты с высокой температурой стеклования), интеллектуальной автоматизации и исчерпывающего тестирования (более 1000 тепловых циклов). Что действительно меняет правила игры? Прослеживаемость на основе Интернета вещей от прототипа печатной платы до окончательной сборки.
