Высокочастотные конструкции ПЛИС терпят неудачу ежедневно из-за искажения сигнала. Я однажды наблюдал, как прототип 5G вышел из строя из-за неправильного маршрутизации микрополосы. Что отличает успешные радиочастотные платы от дорогостоящих ошибок?
Микрополосные линии ПЛИС[^1] передают высокоскоростные сигналы с контролируемой импедансой. Критические факторы конструктивного проектирования включают выбор субстрата, геометрию следа и заземление - все это работает вместе, чтобы предотвратить потерю сигнала и электромагнитные помехи в устройствах от маршрутизаторов Wi-Fi до спутниковых систем.
Хотя микрополосы кажутся простыми, четыре критических аспекта определяют их успех. Давайте разберем каждый компонент через реальные сценарии проектирования, с которыми я столкнулся.

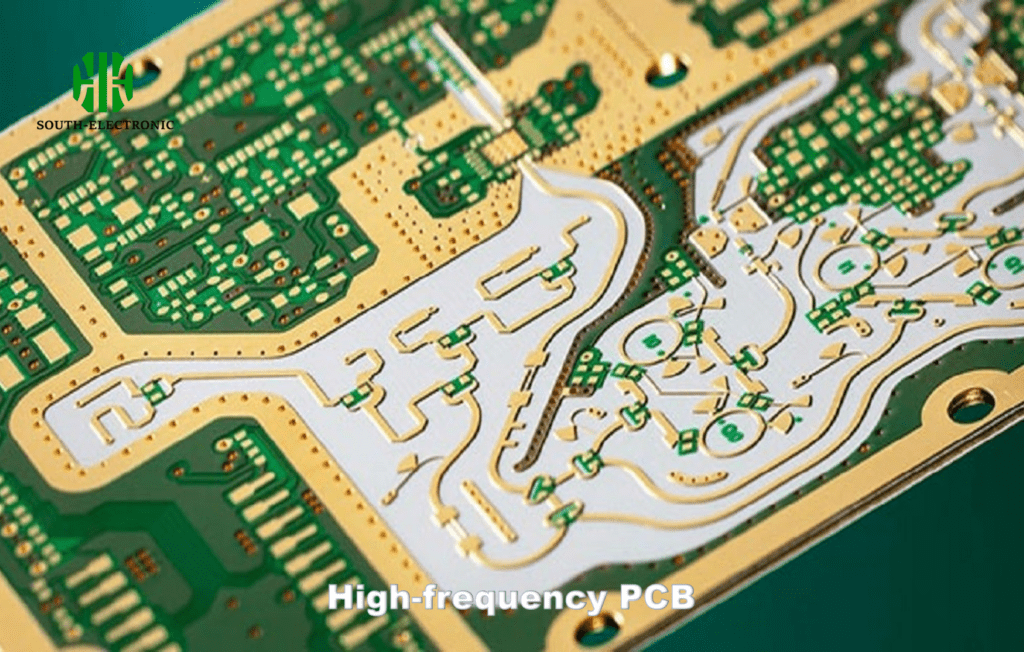

Что делает микрополосные линии лучшим выбором для высокочастотных конструкций?
Инженеры часто тратят недели на отладку коаксиальных альтернатив. Микрополосы решили проблемы задержки в моем проекте радара 24 ГГц за одну ночь. Почему они превосходят другие линии передачи?
Микрополосные линии превосходят в высокочастотных конструкциях[^2] благодаря их планарной структуре, экономичности и точному контролю импедансы. Они обеспечивают компактные компоновки, сохраняя при этом целостность сигнала[^3] до 110 ГГц в передовых приложениях, таких как радар миллиметрового диапазона.
)
Ключевые преимущества перед конкурирующими технологиями
| Функция | Микрополоса | Стриплайн | Коаксиальный |
|---|---|---|---|
| Стоимость изготовления | $ | $ | $$ |
| Диапазон частот | До 110 ГГц | До 40 ГГц | Мультигигагерц |
| Плотность компоновки | Высокая | Средняя | Низкая |
| Гибкость настройки | Отличная | Ограниченная | Нет |
Их открытая структура позволяет легко интегрировать компоненты - прорыв, когда мне нужно было разместить 64 антенных элемента на плате размером с смартфон. В отличие от скрытых стриплайнов, микрополосы позволяют вам регулировать импеданс после изготовления с помощью простых корректировок ширины.
Как выбрать идеальный материал субстрата для вашей микрополосы?
Выбор между материалами FR-4 и Rogers когда-то стоил мне 12 000 долларов в виде бракованных плат. Выбор субстрата делает или ломает высокочастотные характеристики.
Выбирайте субстраты на основе стабильности диэлектрической постоянной[^4], тангенса потерь и тепловых свойств. FR-4 подходит для конструкций ниже 6 ГГц, в то время как серию Rogers RO4000[^5] становится необходимой для приложений 24 ГГц и выше, требующих постоянной εr во время температурных изменений.
)
Матричное решение
| Параметр | FR-4 | Rogers 4350B | Тефлон |
|---|---|---|---|
| Стоимость за кв. фут | $8 | $85 | $200 |
| Изменение εr | ±20% | ±2% | ±1% |
| Tan δ @10ГГц | 0,02 | 0,0037 | 0,0002 |
| Лучший случай использования | Потребительский Wi-Fi | Автомобильный радар | Спутниковая связь |
В одном из недавних проектов IoT использование Rogers 4835 уменьшило потерю сигнала на 63% по сравнению с стандартным FR-4. Ключом является соответствие свойств материала требованиям к частоте - чрезмерная инженерия расточительна, а недооценка убивает производительность.

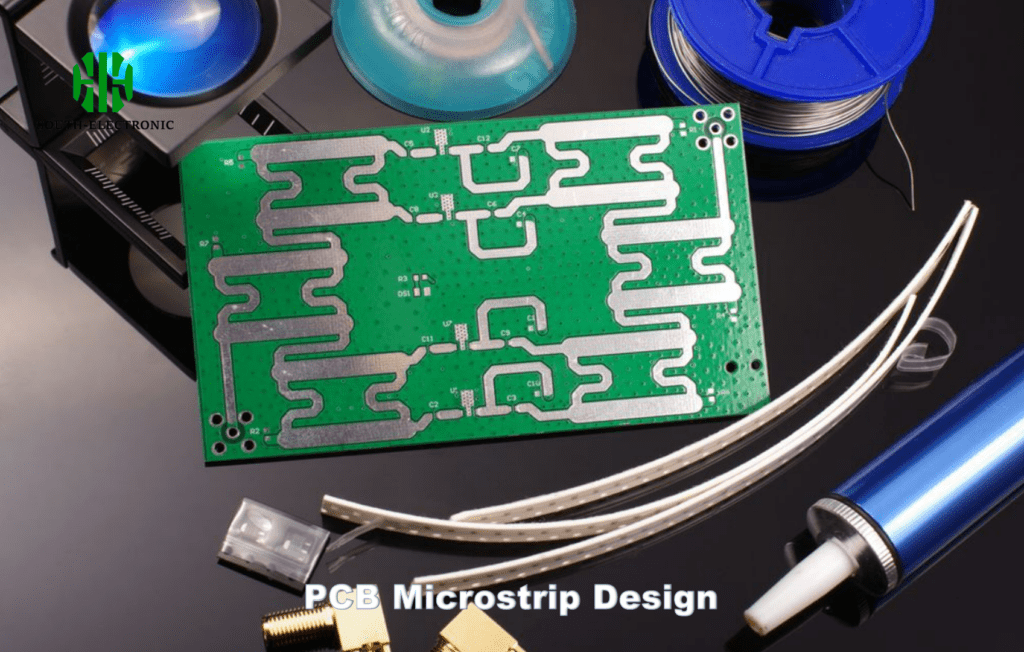

Проектирование микрополосной линии ПЛИС[^6] шаги
После 13 неудачных прототипов я разработал 5-ступенчатый процесс проектирования микрополосы, который работает на 45+ проектах. Следуйте этому дорожной карте, чтобы избежать распространенных ловушек.
Критические шаги: 1) Расчет целевой импедансы 2) Выбор субстрата 3) Определение размеров следа 4) Моделирование электромагнитного поведения 5) Прототипирование и измерение. Всегда проверяйте с помощью тестирования анализатора сети перед полным производством.
)
Проверочный список реализации
- Расчет импедансы
Используйте формулы IPC-2141:
Z₀ = (87/√(εr+1.41)) × ln(5.98h/(0.8w + t))
Где h=высота субстрата, w=ширина следа, t=толщина меди
-
Митигация краевой связи
Поддерживайте расстояние между параллельными линиями 3× ширины следа -
Технологические допуски
Добавьте ±10% полюшины к ширине для компенсации фактора травления
Через 6-слойные антенные массивы смартфона этот процесс дает ±5% последовательность импедансы - это важно для поддержания VSWR ниже 1,5:1 в массовом производстве.

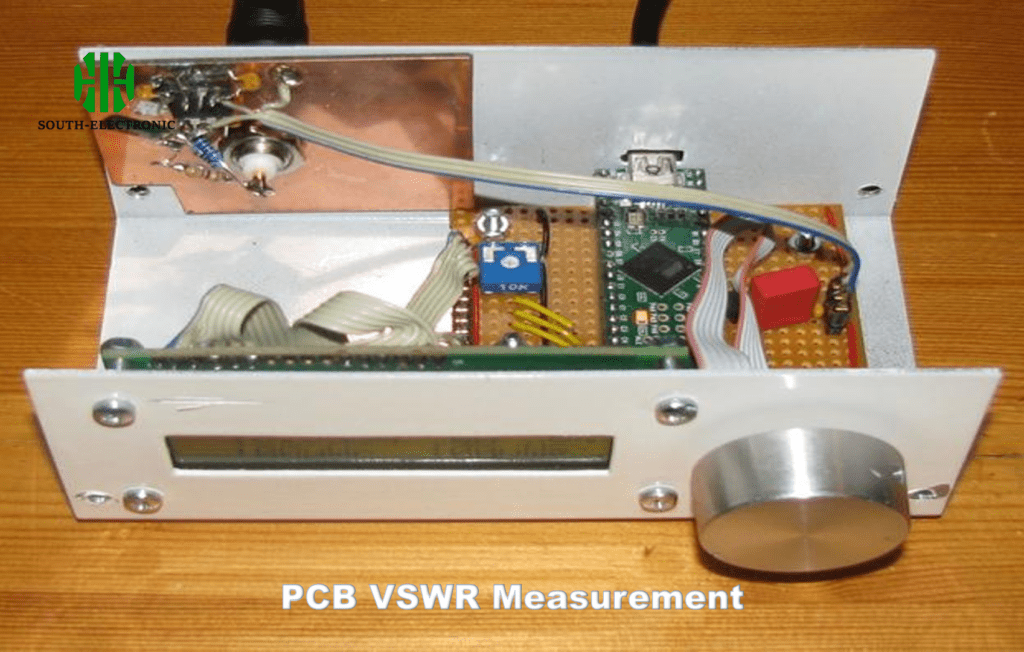

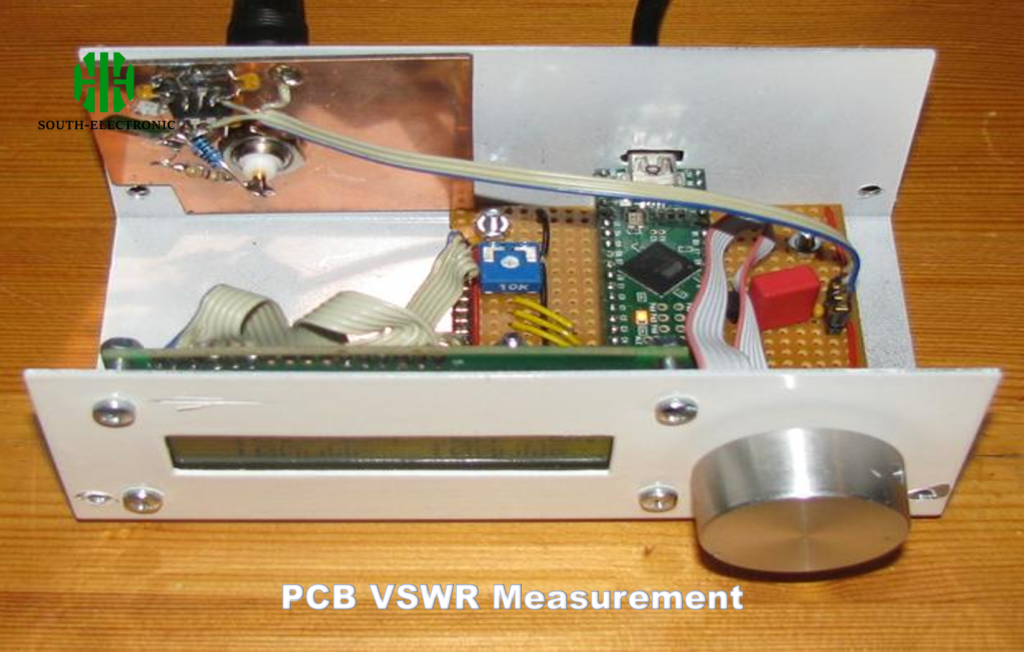

Почему 90% инженеров испытывают трудности с согласованием импедансы?
Моя команда однажды утилизировала 800 плат из-за ошибок ширины следа 2 мкм. Согласование импедансы[^7] остается молчаливым убийцей проектов RF.
Несоответствия импедансы возникают из-за вариации субстрата[^8], технологических допусков и неправильного заземления. Даже 5% отклонение Z₀ вызывает 40% отраженной мощности на 28 ГГц - это объясняет, почему конструкции миллиметрового диапазона[^9] требуют тщательного моделирования и тестирования.
)
Стратегии предотвращения отражения
| Проблема | Решение | Пример реализации |
|---|---|---|
| Перерывы в плоскости заземления | Используйте шовные виас (<λ/10 расположенные) | 0,5 мм виас каждые 2 мм вдоль следа |
| Поглощение диэлектрика | Выберите материалы с низким Df | Rogers RT/duroid вместо FR-4 |
| Шероховатость поверхности | Укажите ≤0,5 мкм медный финиш | HVLP/RA медная фольга |
| Паразитные компоненты | Внедрите пассивные компоненты в субстрат | Лазерные бурные погребенные конденсаторы |
В недавнем проекте 77 ГГц автомобильного радара сочетание 3D ЭМ-симуляций с тестированием временемโด메ináрной рефлектометрии сократило потери несоответствия с 3,2 дБ до 0,8 дБ. Всегда выделяйте бюджет на как минимум две итерации прототипирования.
Заключение
Правильное проектирование микрополосы требует экспертизы в области субстрата, точных расчетов и тщательного тестирования. Освойте контроль импедансы посредством выбора материала и геометрической оптимизации, чтобы обеспечить целостность сигнала в нашем все более беспроводном мире.
