Современные гаджеты продолжают уменьшаться в размерах, но требуют всё больше мощности - могут ли традиционные платы сохранить свой темп? Многослойные печатные платы (МСП) стали молчаливыми героями, обеспечивающими работу "мозга" смартфона с точностью, сопоставимой с хирургией, в устройстве, которое поместится в карман.

Многослойная печатная плата МСП[^1] состоит из 4-60 проводящих медных слоев с изолирующими диэлектрическими материалами, что позволяет создавать сложную схемотехнику в минимальном пространстве. Эти платы решают основную проблему современной электроники: упаковку большего количества функций в уменьшающиеся устройства без ущерба для скорости или надежности.

Пока мы восхищаемся элегантными устройствами, настоящая магия происходит в их скрытых скелетных системах. Давайте разберемся, что делает многослойные печатные платы основой технологической революции сегодня.

Анатомия многослойной печатной платы: что внутри?

Ваш смартфон содержит больше инженерии, чем система управления полетом "Аполлона-11" - и всё начинается с этих многослойных плат. Представьте себе 12 сверхтонких слоев схем, работающих в идеальной синхронизации, каждый со своей специализированной ролью.

Типичная многослойная печатная плата содержит чередующиеся проводящие медные слои (сигнал, питание, земля) и диэлектрическую изоляцию[^3], склеенные под высоким давлением и nhiệtой. Критически важными компонентами являются листы адгезивной prépreg, медная фольга, маска для пайки и маркировка шелкографии для установки компонентов.

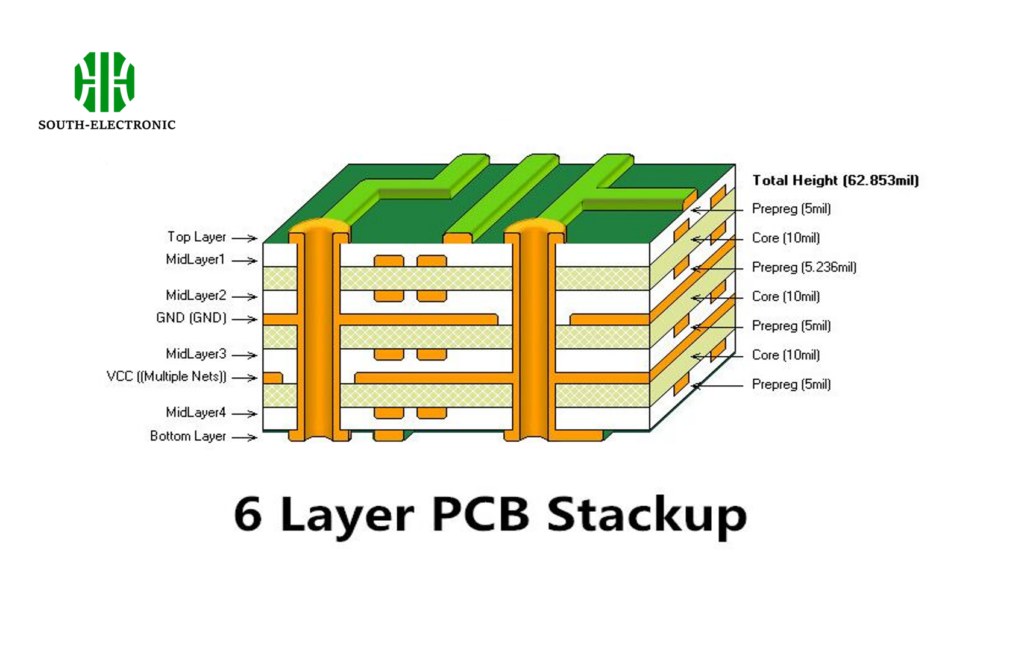

Схема разбивки слоев ПП

Иерархия слоев и их функции

Тип слоя Диапазон толщины Основная функция Обычные материалы
Слои сигналов 0,5-3 унции Cu Передача электронных сигналов Электролитическая медная фольга
Плоскость питания 2-4 унции Cu Распределение стабильного напряжения Прокатанная отожженная медь
Плоскость земли 2-4 унции Cu Обеспечение электрической ссылки/экранирование ЭМИ Медь низкого профиля
Диэлектрические слои 0,1-0,3 мм Изоляция проводящих слоев FR-4, Полиимид, Rogers
Маска для пайки 0,01-0,03 мм Предотвращение случайных коротких замыканий Жидкая фотообразная чернила

Настоящее инженерное достижение заключается в последовательности слоев. Высокоскоростные конструкции чередуют слои сигналов с плоскостями земли для контроля импеданса, в то время как устройства с высоким энергопотреблением требуют специальных слоев напряжения. Современные 16-слойные платы могут содержать 6 слоев сигналов, 4 плоскости земли, 3 плоскости питания и 3 специализированных слоя для высокочастотных сигналов.

Почему выбирать многослойные платы вместо однослойных?

Вы бы построили небоскрёб только с планами этажей? Однослойные платы подходят для простых калькуляторов, но современные устройства требуют трехмерной архитектуры схем. Рассмотрим, например, чип Apple M1 - его 16-ядерный "мозг" требует 12-слойных плат для маршрутизации сигналов.

Многослойные печатные платы обеспечивают компонентную плотность в 10 раз выше, чем у однослойных, снижают ЭМИ на 60-80% за счет специальных плоскостей земли и улучшают скорость сигнала на 30% за счет контролируемой маршрутизации импеданса[^5]. Они позволяют создавать сложные схемы питания, невозможные в однослойных конструкциях.

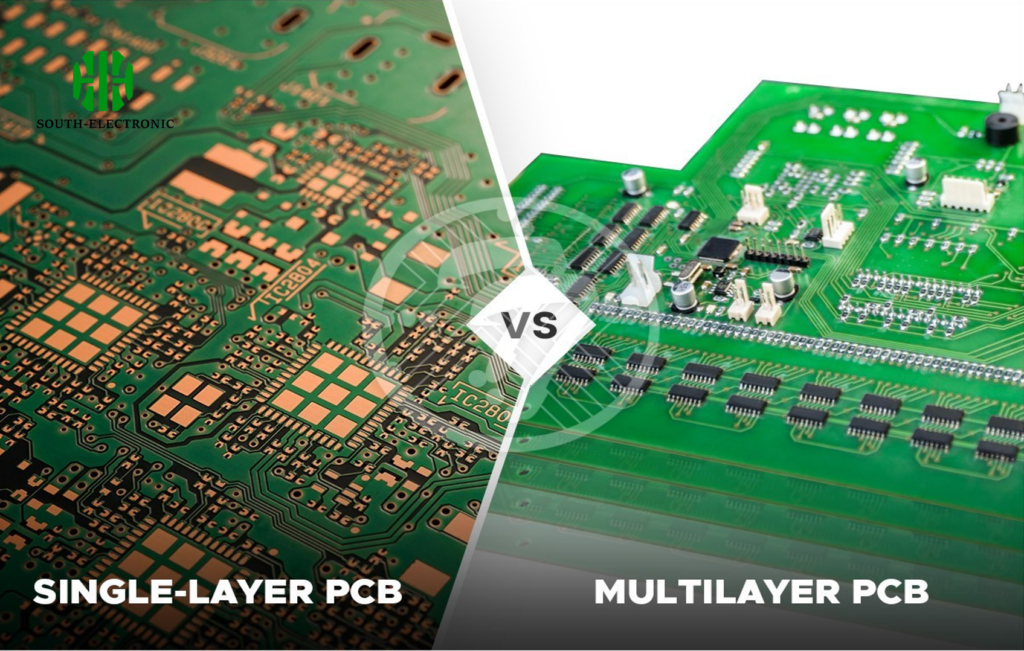

Инфографика сравнения ПП

Таблица сравнения характеристик

Параметр Однослойная 4-слойная ПП 8-слойная ПП
Максимальная частота 500 МГц 2 ГГц 6 ГГц
Излучение ЭМИ Высокое Умеренное Низкое
Стабильность питания ±15% ±5% ±1%
Сложность ремонта Легкая Умеренная Сложная
Типичная стоимость $0,50 $2,50 $6,80
Время设计 2 дня 1 неделя 3 недели

Хотя первоначальные затраты увеличиваются, многослойные платы экономят деньги в долгосрочной перспективе за счет повышения надежности. Медицинские устройства, использующие 8-слойные платы, показывают время безотказной работы 99,992% против 97,4% для однослойных аналогов. Автомобильные системы управления требуют многослойных конструкций для работы в диапазоне температур от -40°C до 150°C, который бы повредил более простые платы.

Ключевые материалы, используемые в многослойных платах

Не все печатные платы созданы равными - выбор материала определяет, будет ли ваше устройство работать после падения или расплавится под нагрузкой. Неправильный диэлектрик может превратить ваш гаджет в бумажный вес.

Критически важными материалами являются эпоксидная смола FR-4[^6] (70% рыночной доли) для стандартных плат, полиимид для гибких схем, и керамические наполнители PTFE для 5G/mmWave. Чистота меди (99,7%+), температура стеклования (Tg) и диэлектрическая постоянная (Dk) являются решающими факторами качества.

Образцы материалов ПП

Матричное сравнение материалов

Материал Tg (°C) Dk @1GHz Фактор стоимости Лучше всего подходит для
Стандартный FR-4 130-140 4,5 1x Потребительская электроника
Высокотемпературный FR-4 170-180 4,3 1,8x Автомобильные/системы питания
Полиимид 250+ 3,5 3x Гибкие/аэрокосмические
Rogers 4350B 280 3,48 12x 5G/РФ-схемы
Алюминиевая база 150 4,5 2,5x Светодиодное освещение/модули питания

Выбор материала напрямую влияет на производительность. Хотя материалы Rogers позволяют создавать автомобильные радары с частотой 77 ГГц, их стоимость $12/кв. фут оправдана только для военных или аэрокосмических применений. Большинство смартфонов используют модифицированную эпоксидную смолу FR-4 с галогенфриными огнестойкими материалами (соответствует ROHS) и 105 мкм медной фольгой для 5G-антенн.

Распространенные заблуждения о многослойных печатных платах

"Больше слоев всегда означает лучшую производительность" - это как сказать, что более высокие здания всегда лучше. Качество дизайна превосходит количество слоев, и неправильная компоновка слоев может испортить даже 16-слойные платы.

Миф 1: "Многослойные печатные платы слишком хрупкие". Реальность: Правильная защита через-контактов и выбор материала обеспечивают военную надежность. Современные платы HDI[^8] выдерживают более 5000 термических циклов.

Тестирование ПП на прочность

Анализ мифов и фактов

Заблуждение Инженерная реальность
"Более толстые платы работают дольше" Более тонкие 0,8 мм 8-слойные часто превосходят 1,6 мм 2-слойные благодаря лучшей теплопередаче
"Медленные сигналы требуют меньше слоев" Даже системы питания с частотой 1 МГц выигрывают от отдельных плоскостей земли, снижающих шум
"Слепые виас снижают надежность" Лазерно-выполненные микровиасы (50 мкм) в смартфонах показывают выход более 97%
"Больше слоев = больше ЭМИ" Правильная последовательность слоев снижает ЭМИ на 18 дБ по сравнению с неконтролируемой компоновкой

Классическим примером являются автомобильные системы ADAS: 6-слойные платы с 18 мкм медью обеспечивают лучшую выживаемость при авариях, чем более толстые 4-слойные альтернативы. Ключом является проектирование, управляемое симуляциями, а не только количество слоев.

Заключение

Многослойные печатные платы обеспечивают эволюцию технологий, которые уменьшаются в размерах, но становятся умнее - эти микроскопические небоскрёбы доказывают, что в электронике глубина важнее площади поверхности.


[^1]: Изучите преимущества многослойных печатных плат, которые являются важными для компактных и эффективных электронных устройств, повышающих производительность и надежность.
[^2]: Понимание роли проводящих медных слоев может углубить ваше знание проектирования ПП и его влияние на производительность устройства.
[^3]: Узнайте о роли диэлектрической изоляции в предотвращении электрических помех, что важно для надежности современной электроники.
[^4]: Откройте для себя различные стратегии минимизации ЭМИ, обеспечивающие лучшую производительность и надежность электронных устройств.
[^5]: Узнайте, как контролируемая маршрутизация импеданса повышает скорость сигнала и снижает помехи, что важно для высокоскоростных конструкций.
[^6]: Узнайте об эпоксидной смоле FR-4, которая является наиболее широко используемым материалом в ПП, и ее значении для обеспечения долговечности и производительности устройства.
[^7]: Изучите преимущества материалов Rogers для высокочастотных применений и их роль в передовых конструкциях ПП.
[^8]: Узнайте о платах HDI и о том, как они способствуют повышению долговечности и производительности сложных электронных систем.
