Ваши печатные платы уязвимы. Влага проникает, вибрации расшатывают соединения, а температурные сдвиги вызывают трещины в паяных соединениях. Переформовка печатных плат устраняет эти точки отказа с помощью точной инкапсуляции. Давайте выясним, почему этот процесс доминирует в приложениях с суровыми условиями сегодня.

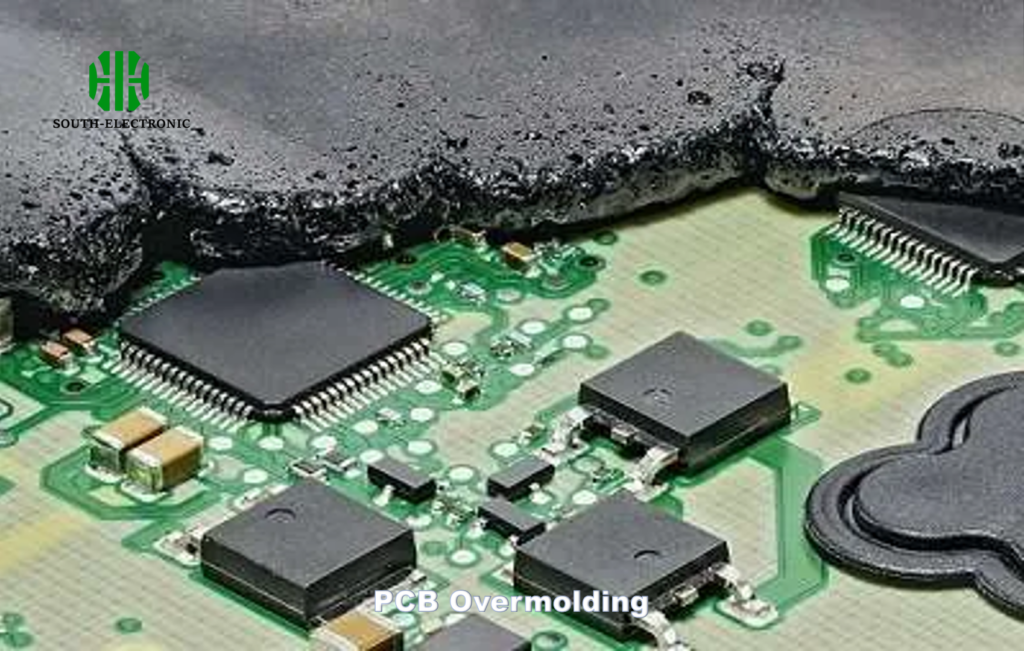

Переформовка печатных плат[^1] впрыскивает расплавленный полимер вокруг собранной электроники, образуя бесшовный защитный слой. Этот процесс защищает компоненты от воды, пыли, химикатов и механических напряжений, предлагая при этом индивидуальную геометрию — достигая степени защиты IP68[^2] при весе на 60% меньшем, чем у металлических корпусов.
Хотя концепция кажется простой, успешная реализация требует опыта. Однажды я видел, как медицинский датчик стоимостью 20 тыс. долларов вышел из строя из-за того, что конструктор выбрал неправильную твердость по Шору. Давайте разберем критические соображения по четырем областям.
Что именно происходит во время процесса литья под давлением печатной платы?
Представьте себе впрыскивание горячего пластика на хрупкие компоненты без их повреждения. Формование под давлением требует хирургической точности — вот как этого добиваются техники.
Процесс начинается с предварительного нагрева печатной платы (80–120 °C) для предотвращения термического шока[^3]. Литые под давлением термопластики или жидкий силикон затем текут при температуре 150–300 °C, контролируемой с допуском ±2 °C. Формы зажимаются при давлении 50–100 тонн для отклонения материала <0,1 мм.
Критическое нарушение процесса
| Этап | Параметры | Риски отказа |
|---|---|---|
| Предварительный нагрев | 80–120 °C в течение 15–30 мин | Расслоение при неравномерном нагреве |
| Инжекция | 150–300 °C при 500–1500 фунтах на кв. дюйм | Сгоревшие компоненты, превышающие Tg |
| Отверждение | Время выдержки 60–180 сек | Пустоты с преждевременным выбросом |
| Извлечение из формы | Прогиб формы 2,5 мм | |
| Толщина линии склеивания | 2-4 мм | Трещины, если <1,5 мм |
| Вентиляционные каналы | 0,8 мм² вент/см³ | Пустоты без выравнивания давления |
| КТР материала вставки | <15 ppm/°C | Трещины в соединениях при несоответствии КТР более 8 ppm |
Для автомобильных ЭБУ я указываю минимальное инкапсуляционное покрытие 2,5 мм для сильноточных дорожек. Один клиент узнал на собственном горьком опыте — углы наклона 0° на разъемах привели к 22% брака из-за порванных контактных площадок. Всегда включайте 1% допуск на усадку пресс-формы в размеры полости.
Заключение
Переформовка печатных плат сокращает расходы на жизненный цикл на 40% за счет интегрированной защиты. Осваивая выбор материалов, управление процессом и принципы DFM, инженеры достигают надежности IP69K без громоздких корпусов — будущего прочной электроники.
