Когда ваша многослойная плата начинает деламинироваться после термического цикла, вы пожалеете, что не обратили внимания на этот скрытый материал. Препрег для ПП[^1] служит молекулярным мостом, соединяющим слои цепи – если его свойства неверны, вся ваша конструкция становится ненадежной.

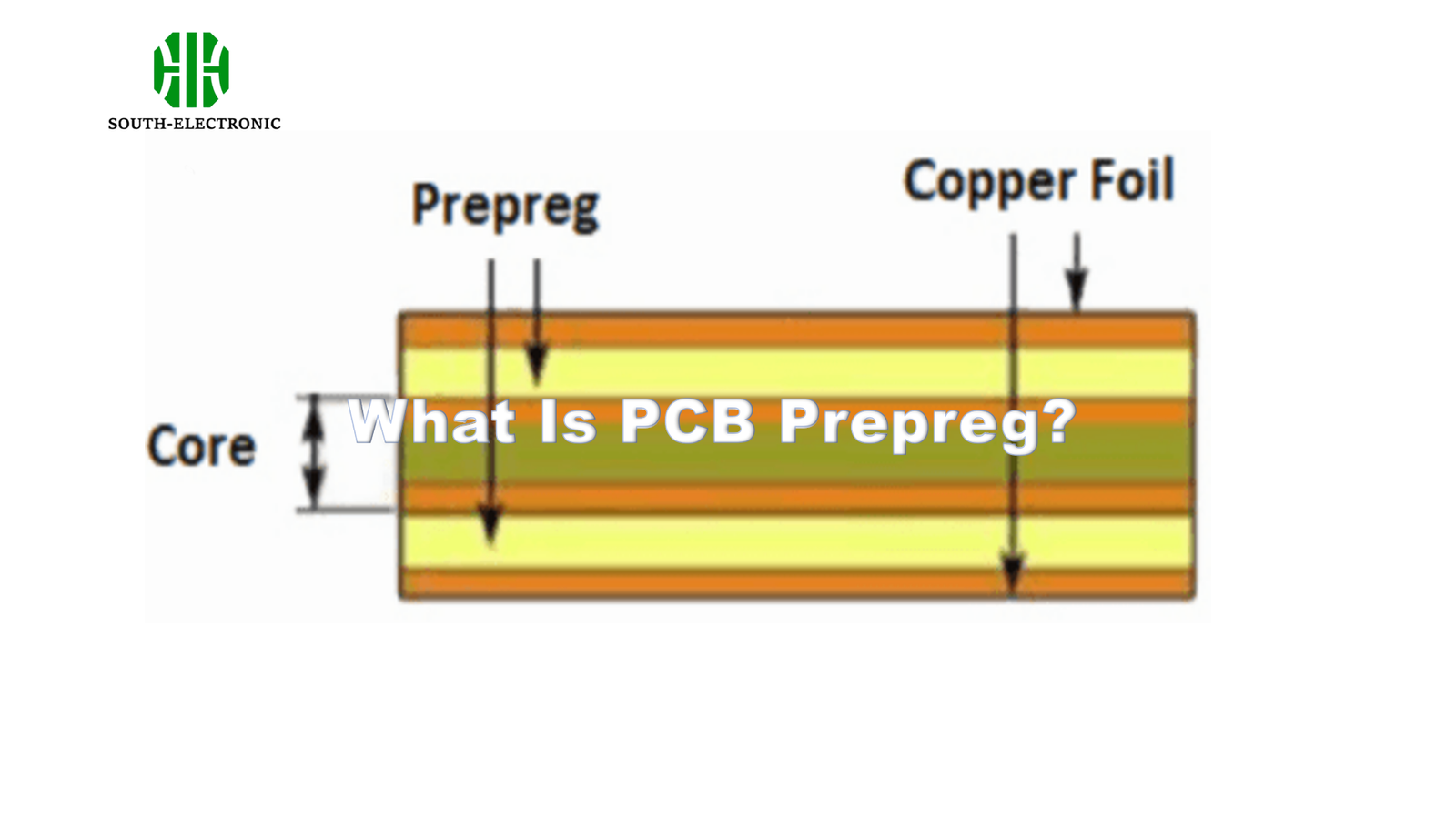

Препрег для ПП – это полуотвержденный диэлектрический материал, который связывает проводящие слои во время ламинирования. Он состоит из стеклоткани, пропитанной смолой, и обеспечивает электрическую изоляцию и конструкционную целостность в многослойных платах. В отличие от-core материалов, препрег течет под воздействием тепла, чтобы заполнить микроскопические зазоры.
Большинство инженеров считают препрег обычным «клеем», но его технические характеристики влияют на производительность сигнала и выход производства. Давайте рассмотрим четыре критических аспекта, которые отличают успешные конструкции от полевых неисправностей.
Почему препрег для ПП называют «невидимым клеем» цепей?
Военная авионная плата ПП не выдержала вибрационных испытаний – все потому, что инженеры проигнорировали «некритический» связующий слой. Препрег работает невидимо между травлеными медными слоями, но держит всю конструкцию платы вместе после отверждения.
Препрег становится невидимым после ламинирования, потому что он химически связывается с соседними материалами, в отличие от физических клеев. Его температура стеклования (Tg)[^2] определяет, сохраняет ли он стабильность под термическим напряжением, что напрямую влияет на долгосрочную надежность в суровых условиях.
)
Структурное и функциональное разделение
| Характеристика | Структурная роль | Функциональные ограничения |
|---|---|---|
| Состав материала | Эпоксидная смола + стеклоткань | Нет проводящих частиц |
| Состояние после ламинирования | Полностью отвержденный диэлектрик | Не может проводить сигналы |
| Режимы неисправностей | Деламинирование при 260°C+ | Не вызывает коротких замыканий |
| Влияние на конструкцию | Определяет точность выравнивания слоев | Влияет на импеданс через значение Dk |
Стандарт IPC-4101E 2023 года [^3] определяет 72 классификации препрега – использование неправильного типа создает несоответствие коэффициента температурного расширения (CTE) по оси Z. Для 20-слойных плат даже 2% вариация толщины накапливается до 0,5 мм ошибок выравнивания после ламинирования.

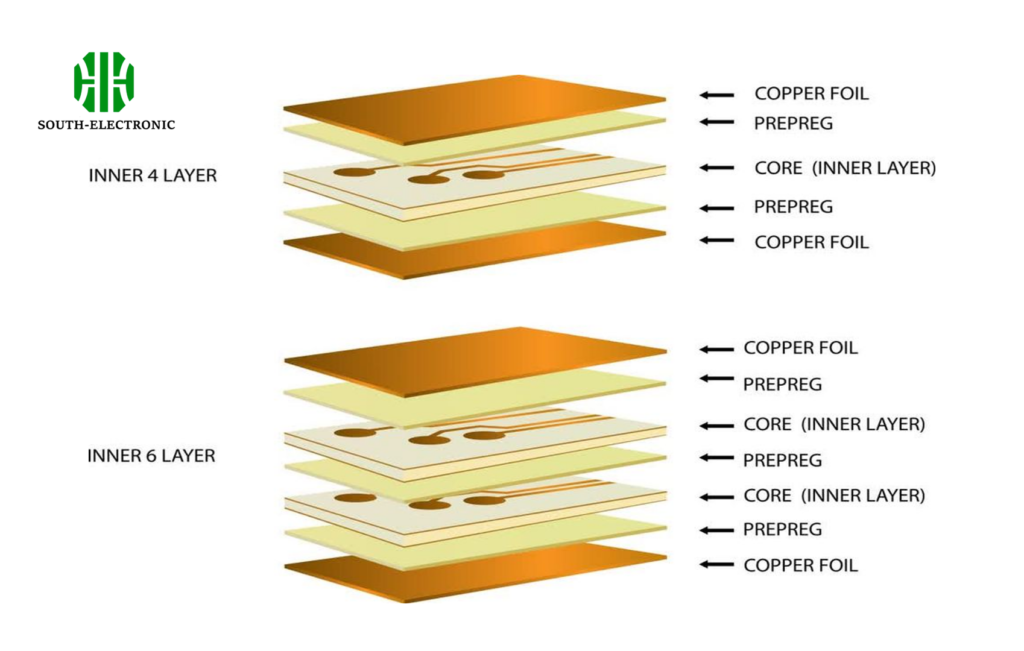

Как препрег [^4] отличается от яdra[^5] в ПП?
Автомобильный контроллер испытывал прерывистые разрывы, потому что проектировщик использовал взаимозаменяемые материалы ядра и препрега. Плата треснула во время температурных ударов из-за несоответствия значений CTE.
Препрег содержит неизотвержденную смолу для текучести при прессовании, в то время как ядра имеют предварительно отвержденный диэлектрик с медной фольгой. Более низкая Tg препрега (130-180°C) позволяет вискоупластичному потоку, тогда как ядра сохраняют жесткость выше 180°C, чтобы предотвратить искажение.
)
Состояние материала определяет результаты производства
| Свойство | Препрег | Ядро |
|---|---|---|
| Уровень отверждения смолы | B-стадия (частичное отверждение) | C-стадия (полное отверждение) |
| Связывание меди | Приклеивается во время ламинирования | Предварительно связанная фольга |
| Толерантность толщины | ±10% после потока | ±3% как поставляется |
| Dk на 1 ГГц | 3,8-4,5 (в зависимости от смолы) | 4,0-4,7 (более высокое содержание стекла) |
В высокоскоростных конструкциях несоответствие Dk между ядром и препрегом вызывает разрывы импеданса. Разница в 0,5 Dk при 56 Гбит/с создает 12% отражение – достаточно, чтобы не соответствовать требованиям PCIe 6.0. Всегда моделируйте фактическую кривую Dk препрега, а не номинальные значения из технической документации.
Что происходит с препрегом во время процесса ламинирования ПП?
5G антенна потеряла 3 дБ эффективности из-за воздушных карманов в препреге. Профиль ламинирования[^7] не учитывал время гелефикации смолы, в результате чего образовались пустоты между радиочастотными слоями.
Во время ламинирования препрег расплавляется при 150-200°C, течет, чтобы заполнить топографию меди, затем перекрестно связывается в твердое состояние. Давление (300-500 PSI) заставляет смолу заполнять 3-мкм зазоры между проводниками, в то время как вакуум удаляет захваченный воздух, который вызывает частичные разряды.
)
Термические параметры диктуют поведение смолы
| Стадия | Диапазон температуры | Ключевое физическое изменение |
|---|---|---|
| Предварительный нагрев | 80-120°C | Вязкость смолы падает до 1000-2000 сП |
| Поток | 130-180°C | 65-85% завершение потока смолы |
| Отверждение | 190-220°C | Эпоксидная смола перекрестно связывается, достигая Tg |
| Охлаждение | <50°C/час | Предотвращает микротрещины от удара CTE |
Автоклавное ламинирование для аэрокосмических плат ПП использует 6-часовые циклы, в отличие от 90 минут для потребительских плат. Быстротвердеющие смолы экономят время, но увеличивают деформацию – 0,15% сжатие смолы может согнуть 2 мм над 300-мм панелями.
Может ли выбор препрега повлиять на целостность сигнала в вашей конструкции?
112 Гбит/с канал PAM4 SerDes показал 4 дБ более высокий уровень потерь, потому что проектировщик выбрал препрег FR-4 вместо ультранизкопотерного Megtron 6. Разница в 0,005 против 0,002 фактора рассеяния испортила диаграммы глаз.
Препрег имеет диэлектрическую постоянную (Dk) и тангенс угла потерь (Df), которые определяют скорость сигнала и затухание. Для 10-мм проводников на 28 ГГц разница в 0,01 Df добавляет 1,2 дБ потерь – толкает пределы за пределы спецификаций IEEE 802.3ck для интерфейсов 800 Гбит/с.
)
Свойства материала vs. пределы производительности
| Тип препрега | Dk на 10 ГГц | Df на 10 ГГц | Максимальная скорость передачи данных | Поглощение влаги |
|---|---|---|---|---|
| Стандартный FR-4 | 4,3 | 0,020 | 6 Гбит/с | 0,8% |
| Среднепотерный 370HR | 3,9 | 0,008 | 56 Гбит/с | 0,4% |
| Ультранизкопотерный Megtron6 | 3,5 | 0,0015 | 112 Гбит/с | 0,2% |
Поглощение влаги [^8] смещает Dk на 4% на 0,1% набора веса – для подводных кабелей это требует герметичной упаковки. В автомобильных радарах термическая стабильность Dk (±0,05 от -40°C до 125°C) предотвращает ошибки формирования луча, превышающие ±0,5°.
Заключение
Выбор препрега для ПП не является после мыслем – его стабильность диэлектрика[^9], характеристики потока и термическое соответствие[^10] определяют, будет ли ваша многослойная конструкция пережить производство и прослужить в поле. Сопоставьте характеристики материала с операционными требованиями.
