Новые проекты ПП (печатных плат) часто скрывают невидимых убийц - неправильное расстояние между компонентами вызывает короткие замыкания, электрические разряды и разрушение плат. Эти предотвратимые неисправности стоят инженеров бесчисленных часов устранения неисправностей и компаний дорогостоящих отзывов. Правильное расстояние обеспечивает безопасность и предотвращает эти катастрофы до производства прототипов.
Безопасное расстояние на ПП[^1] защищает схемы, поддерживая критическое расстояние между проводящими элементами. Разработчики должны следовать правилам расстояния между компонентами 0,2 мм[^2] и 0,30 мм между медью и краем, учитывая технологические допуски, расширение материала и электрические напряжения.
Хотя эти цифры кажутся простыми, реальная реализация требует понимания шести ключевых факторов, которые доминируют в решениях по расстоянию. Давайте рассмотрим скрытые переменные, которые отделяют надежные конструкции от потенциальных катастроф.
Почему правильное безопасное расстояние критически важно в проектировании ПП?
Производитель смартфонов отозвал 50 000 единиц, когда компоненты на краю платы треснули во время сборки - все из-за игнорирования правил расстояния 0,5 мм. Ошибка стоимостью 2 миллиона долларов доказывает, что расстояние не только теоретический вопрос.
Адекватное расстояние предотвращает электрические разряды, механические повреждения и дефекты производства, а также обеспечивает соблюдение международных стандартов безопасности, таких как IPC-2221[^3] и UL 60950-1.
)
Три основных требования к расстоянию
| Тип расстояния | Минимальное расстояние | Критический фактор |
|---|---|---|
| Проводник-край | 0,40 мм | Маршрутизация платы и де панелизация |
| Высоковольтные трассы | 2,00 мм на кВ | Напряжение электрического разрыва |
| Корпус компонента SMD | 0,25 мм | Поток капиллярной пайки при волновой пайке |
Расстояния ползания увеличиваются экспоненциально с высотой - приложение на высоте 5000 м требует на 150% больше расстояния, чем конструкции на уровне моря. Всегда проверяйте свою рабочую среду против таблицы дерейтинга высоты IEC 60664-1.

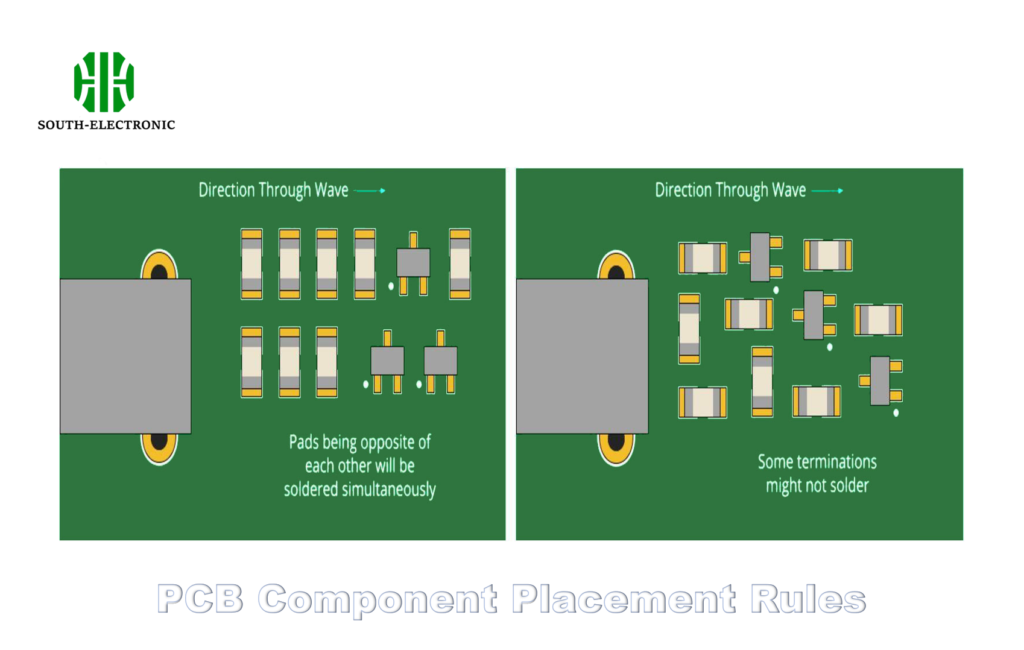

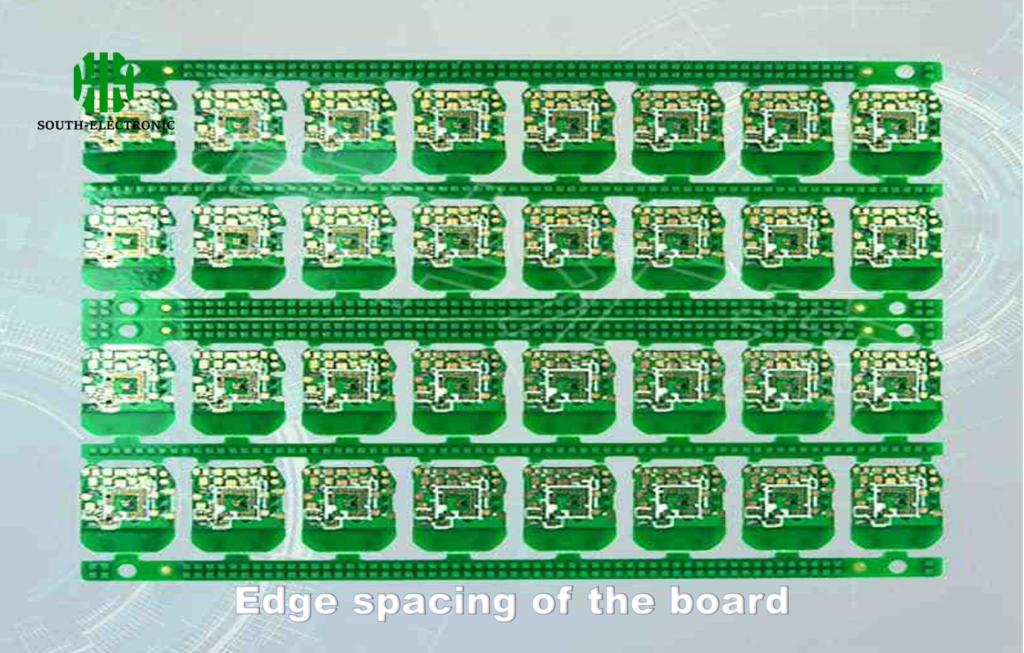

Какие ключевые факторы определяют расстояние между компонентом и краем?
Автомобильный блок управления не прошел испытания на ЭМИ, потому что чипы, размещенные на расстоянии 0,28 мм от края, создавали эффект антенны. Решение? Увеличение расстояния до 0,35 мм решило проблему помех.
Расстояние от края зависит от толщины платы, метода де панелизации (V-резка против маршрутизации) и высоты компонента[^4]. Тонкие платы толщиной 0,8 мм требуют на 25% больше расстояния, чем стандартныеsubstrаты толщиной 1,6 мм.
)
Матрица размещения компонентов
| Фактор | Влияние на расстояние | Метод корректировки |
|---|---|---|
| Панелизация | Увеличивает необходимое | Добавьте 0,15 мм для V-резок |
| Конформное покрытие | Уменьшает необходимое | Вычтите 0,10 мм с покрытием |
| Воздействие вибрации | Увеличивает необходимое | Добавьте 0,20 мм для автомобильного использования |
| Вес меди | Влияет на бугорки края | +0,05 мм на унцию свыше 1 унции |
Всегда проверяйте с вашим производителем ПП - некоторые производители требуют расстояния 0,50 мм для отливных отверстий против 0,30 мм для стандартных компонентов. Отливные отверстия создают нерегулярные края, которым нужен дополнительный запас.

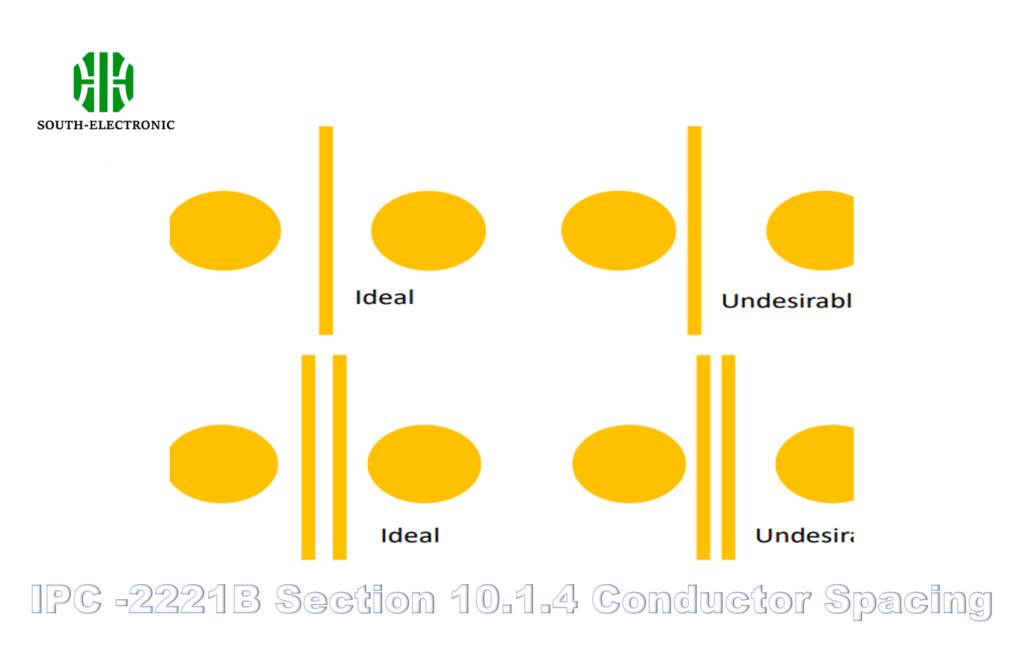

Как стандарты IPC определяют минимальное расстояние между трассой и подошвой?
Медицинское устройство не прошло сертификацию, когда расстояние между трассой и подошвой 0,15 мм позволило протечкам тока. Переход на 0,20 мм привел к соответствию классу 2 IPC-2221A.
IPC-2221 определяет три класса расстояний: 0,10 мм (потребительский класс 1), 0,15 мм (промышленный класс 2) и 0,20 мм (военный/аэрокосмический класс 3). Эти правила применяются к внутренним слоям - внешние слои требуют на 25% больше расстояния.
)
Требования к расстоянию, основанные на напряжении
| Напряжение (В) | Класс 1 (мм) | Класс 2 (мм) | Класс 3 (мм) |
|---|---|---|---|
| ≤15 | 0,10 | 0,15 | 0,20 |
| 30 | 0,20 | 0,25 | 0,30 |
| 50 | 0,30 | 0,35 | 0,40 |
| 100 | 0,60 | 0,65 | 0,70 |
Помните - это абсолютные минимумы. Умные разработчики добавляют 20% запас, создавая расстояние 0,18 мм для конструкций класса 2. Это учитывает технологические допуски и деформацию материала.
Как проверить безопасное расстояние с помощью инструментов DFM?
Разработчик обнаружил 23 нарушения расстояния[^6] на своей 4-слойной плате с помощью реальных проверок DFM - проблемы, которые были пропущены во время ручного обзора. Эти автоматические проверки предотвратили 15 000 долларов в утилизации прототипов.
Современные инструменты DFM[^7], такие как Altium Online DRC и Siemens Valor NPI, автоматически проверяют более 200 правил расстояния. Они имитируют результаты производства, включая регистрацию маски пайки и эффекты компенсации травления.
)
Список приоритета проверок DFM
- Электрическое расстояние (трассы/подошвы/отверстия)
- Медное расстояние от края (контуры платы)
- Маска от меди (щепки маски пайки)
- Легенда от подошвы (помехи шелкографии)
- Отверстие от меди (конфликты механического слоя)
Запускайте проверки расстояний на трех этапах: после компоновки (полный анализ), после маршрутизации (быстрая проверка) и до выпуска (окончательная верификация). Всегда проверяйте с документом возможностей вашего производителя ПП.

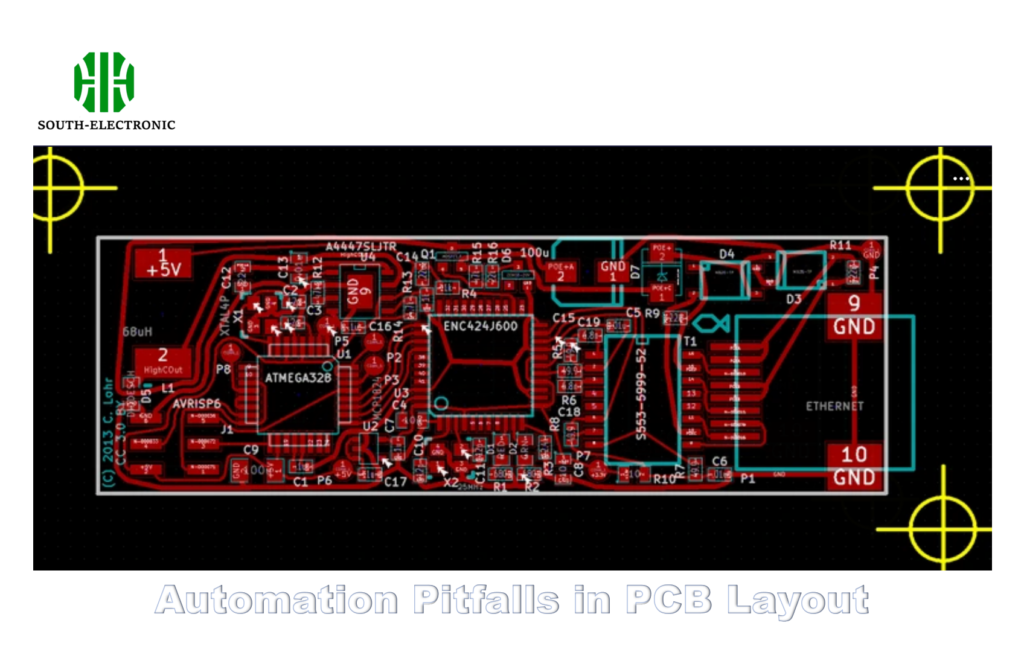

Может ли автоматизированный инструмент компоновки компрометировать безопасное расстояние?
Маршрутизатор разместил отверстие на расстоянии 0,18 мм от края платы, чтобы оптимизировать длину трассы - нарушая правило расстояния 0,30 мм. "Оптимальная" компоновка стала непригодной для использования.
Автоматические маршрутизаторы отдают приоритет длине трассы над запасами безопасности. Критическое расстояние требует ручных ограничений: установите ограничения подошвы/отверстия на расстоянии 0,35 мм от краев и включите реальное время DRC[^8] с буфером терпимости 0,05 мм.
)
Настройки маршрутизатора
| Параметр | Значение по умолчанию | Безопасное значение |
|---|---|---|
| Расстояние от края | 0,20 мм | 0,35 мм |
| Приоритет расстояния | Скорость | Надежность |
| Расширение препятствий | 0,00 мм | 0,05 мм |
| Маркировка высоковольтной сети | Не применена | ≥50 В сети |
Создайте отдельные правила конструкции для критических областей, таких как края платы и высоковольтные секции. Используйте классы сетей, чтобы переопределить общие настройки - сеть питания 100 В требует другого расстояния, чем логические сигналы 3,3 В.
Заключение
Безопасное расстояние на ПП сочетает точные измерения с практическими знаниями. Понимая стандарты IPC, поведение материалов и инструменты проверки DFM, разработчики создают надежные платы, которые выдерживают реальную эксплуатацию и проходят строгие сертификации.
