Вы когда-нибудь находили крошечные компоненты, стоящие вертикально, как надгробия, на вашей печатной плате? Этот странный дефект убивает функциональность и тратит время производства. Давайте разберемся, почему это происходит и как избавиться от этого навсегда.
Захоронение печатной платы[^1] происходит, когда компоненты поверхностного монтажа поднимаются вертикально из-за неравномерных сил припоя во время оплавления. Предотвратите это с помощью сбалансированной конструкции контактной площадки, контролируемых температурных профилей и точного нанесения паяльной пасты, чтобы обеспечить равные силы натяжения на обоих концах.
Хотя захоронение может показаться случайным, оно подчиняется предсказуемым физическим правилам. Понимая его первопричины, мы можем внедрять целенаправленные исправления на каждом этапе производства. Давайте разберем четыре критические контрольные точки для устранения этого раздражающего дефекта.
Что именно вызывает эффект «надгробного камня» при сборке печатной платы?
0,5-миллиметровый конденсатор стоит вертикально, а его близнец лежит горизонтально — почему? Ответ кроется в микроскопическом дисбалансе сил, который большинство инженеров никогда не учитывают.
«Надгробный камень» возникает из-за неравных сил смачивания[^2] между выводами компонентов во время пайки оплавлением. Основные причины включают несоответствие размеров контактных площадок, неравномерную тепловую массу и неравномерные объемы паяльной пасты на электродах компонентов.
Три категории основных причин
| Тип причины | Процент воздействия | Сложность устранения |
|---|---|---|
| Дефекты конструкции контактных площадок | 42% | Средняя |
| Тепловые дисбалансы | 33% | Высокая |
| Проблемы с паяльной пастой | 25% | Низкая |
Ошибки симметрии контактных площадок создают фундаментальные несоответствия сил. Однажды я отладил 20%-ный показатель «надгробных камней», прослеженный до различий в размерах контактных площадок в 0,05 мм. Изменения тепловой массы ускоряют нагрев на одном выводе — представьте, что заземляющие плоскости действуют как радиаторы. Даже разница в 5°C может инициировать вращение компонента. Изменения в нанесении паяльной пасты, такие как разница в объеме 15% между контактными площадками, создают достаточные различия сил.
Как проектировщики печатных плат могут предотвратить дефекты «надгробных камней» на ранней стадии?
Профилактика начинается на рабочей станции САПР. Умный выбор компоновки устраняет 80% рисков «надгробных камней» до начала производства.
Включите проекты, защищающие от надгробных камней[^3] с помощью симметричной геометрии контактных площадок, сбалансированных тепловых рельефов и ориентации компонентов, согласованной с шаблонами нагрева печи оплавления. Используйте генераторы шаблонов контактных площадок, которые автоматически рассчитывают коэффициенты баланса выводов.
Критические параметры проектирования
| Параметр | Оптимальное значение | Допуск |
|---|---|---|
| Соотношение размеров контактных площадок | 1:1 | ±2% |
| Симметрия тепловых рельефов | 95% совпадение | ±5% |
| Ориентация компонентов | Перпендикулярно потоку воздуха | Максимальное отклонение 15° |
Всегда проверяйте шаблоны контактных площадок на соответствие стандартам IPC-7351. Для двухконтактных компонентов поддерживайте одинаковые размеры контактных площадок в пределах 0,01 мм. Реализуйте терморазрывы[^4] на медных заливках — неравномерная теплопроводность стала причиной 35% дефектов в моих клиентских проектах 2022 года. Поворачивайте компоненты, чтобы обеспечить равное воздействие зон нагрева печи.

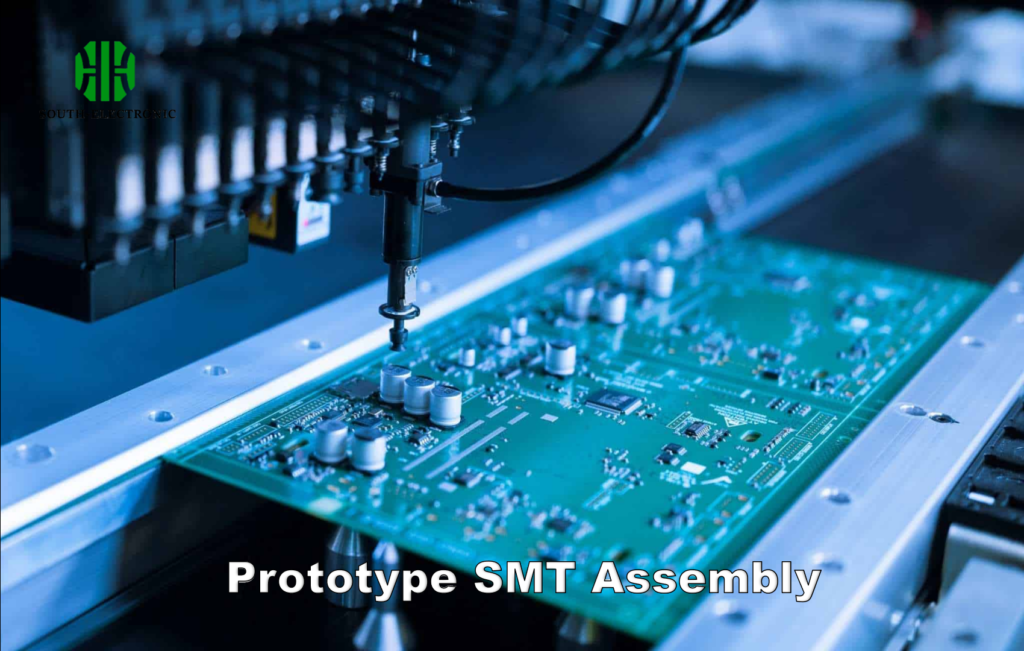

Какие ошибки процесса SMT приводят к образованию надгробий — и как их исправить?
Ваш идеальный дизайн ничего не значит, если процессы сборки нарушают баланс компонентов. Давайте разберем виновников производственной линии.
Критические риски фазы SMT включают несоосные отверстия трафарета, неравномерное нанесение пасты и неправильные скорости оплавления. Решения включают лазерную резку трафаретов, проверку SPI и термопрофилирование, соответствующее массе компонента.
Цели управления процессом
| Шаг процесса | Ключевой показатель | Целевое значение |
|---|---|---|
| Выравнивание трафарета | Положение отверстия | ±25 мкм |
| Объем пасты | Консистенция на контактную площадку | ±10% |
| Время выдержки оплавления | Продолжительность 150–170 °C | 90–120 секунд |
| Пиковая температура | Сплав припоя | Сплав +20°C |
Ошибки толщины трафарета >10% гарантируют несоответствие объема пасты. Внедрите 100% инспекцию паяльной пасты (SPI)[^5] — в недавнем обновлении это сократило количество надгробий на 68%. Профильные печи с использованием реальных термопар платы, а не фиктивных панелей. Скорость изменения температуры, превышающая 2°C/секунду вблизи температуры ликвидуса, создает сильный дисбаланс силы смачивания.
Как диагностировать дефекты надгробий во время контроля качества?
Catching tombstones требует большего, чем визуальные проверки. Внедрите эти стратегии обнаружения в критических точках.

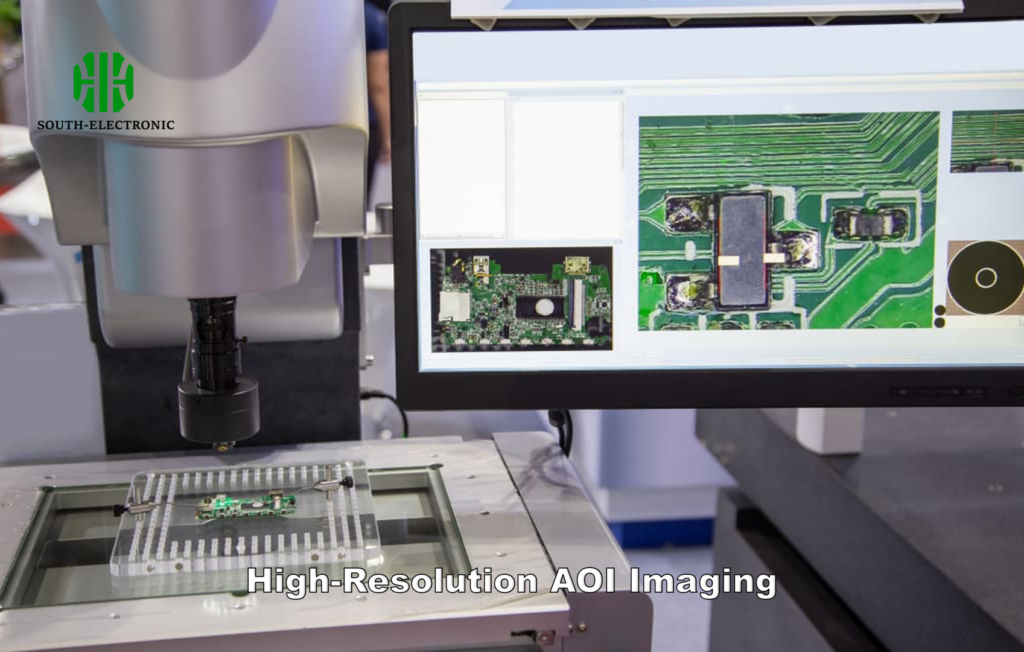

Используйте наклонные камеры AOI для обнаружения вертикальных компонентов, рентгеновские лучи для скрытых выводов и электрические испытания после оплавления для обнаружения разрывов. Объедините автоматизированные системы с ручными проверками под углом обзора 45°.
Матрица обнаружения дефектов
| Метод | Коэффициент обнаружения дефектов | Скорость | Стоимость |
|---|---|---|---|
| Ручной осмотр под углом 45° | 65% | Медленно | Низко |
| 3D AOI[^6] | 92% | Быстро | Средне |
| Рентгеновский осмотр BGA[^7] | 98% | Умеренно | Высоко |
| Тест электрооборудования ICT | 100% работоспособен | Быстро | Высоко |
Программирование систем AOI с алгоритмами, специфичными для tombstone[^8] проверка наклона компонента >15°. Рентген подтверждает симметрию галтели припоя — стремитесь к >80% смачиванию с обеих сторон. Для критически важных плат добавьте проверки непрерывности между дублирующими компонентами. В одном проекте медицинского устройства эти меры сократили количество отказов на объекте до нуля за 18 месяцев.
Заключение
Проблема надгробий возникает из-за дисбаланса проектирования и процесса, но целенаправленный контроль на каждом этапе — от теплового моделирования САПР до окончательных электрических испытаний — может практически устранить этот дорогостоящий дефект за счет обеспечения симметрии и точности процесса.
