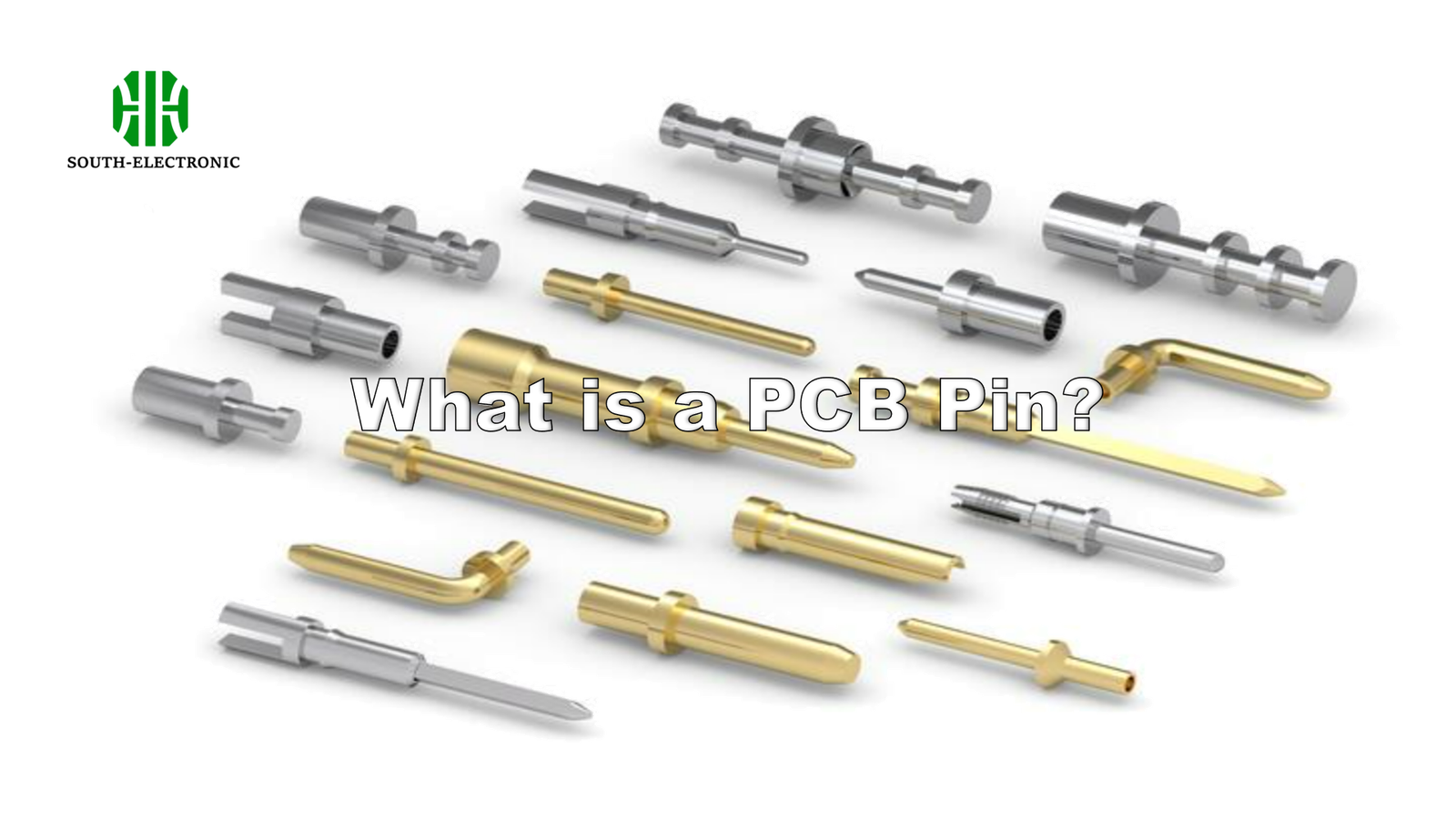

Что такое Pin PCB?

Аспект «пин» относится к физическим пинам или разъемам, используемым для монтажа компонентов на плату и установления электрических соединений. Построение Pin PCB включает в себя несколько слоев материалов, в основном состоящих из проводящего слоя для электрических соединений и непроводящего подложки. В их основе находится проводящий слой, предназначенный для облегчения электрических соединений, противопоставленный непроводящей подложке. Эти платы служат основой для поддержки и соединения различных электронных компонентов, включая резисторы, конденсаторы, интегральные микросхемы и многое другое.

Преимущества использования Pin PCB

• Прочность и надежность: Построение Pin PCB включает в себя выбор материалов, которые выбираются из-за своей прочности и устойчивости к коррозии, что дополнительно увеличивает их срок службы и надежность.
• Устойчивость к физическим воздействиям и вибрациям: Эти PCB, созданные с использованием инновационной технологии сквозного отверстия, позволяют компонентам закрепляться через плату и надежно паяться с обеих сторон. Этот метод создает более прочные механические соединения, чем его аналог — технология поверхностного монтажа, придавая Pin PCB удивительную устойчивость к физическим ударам и вибрациям.
• Повышение эффективности электронных устройств: Позволяя размещать компоненты ближе друг к другу и эффективно маршрутизировать электрические пути, эти PCB поддерживают более высокие скорости передачи сигнала и общую производительность устройства.
• Экономия энергии: Путем уменьшения потери энергии и улучшения управления теплоотводом эти PCB обеспечивают более эффективную работу электронных устройств, потребляя меньше энергии и способствуя более длительному сроку службы батареи в портативных устройствах.

Как выбрать Pin PCB?

Сложность схемы
Плотность компонентов: Оцените количество требуемых компонентов и соединений. Более сложные схемы с высокой плотностью компонентов могут потребовать двухсторонних или многослойных PCB.
Требования к сигналу: Для высокоскоростных или высокочастотных приложений, таких как RF-схемы, необходимы конкретные материалы и дизайн PCB (например, многослойные PCB) для обеспечения целостности сигнала.

Ограничения по размеру и месту
Физические размеры: Размер PCB должен соответствовать выделенному месту в конечном продукте. Компактные устройства могут потребовать многослойных PCB для размещения всех необходимых схем в ограниченном пространстве.
Макет и дизайн: Учтите макет компонентов и удобство интеграции PCB в конечный продукт. К этому относятся размещение разъемов и выравнивание с другими частями.

Управление теплом
Выделение тепла: Оцените количество тепла, которое будут генерировать ваши компоненты. При высокой мощности приложения могут потребоваться PCB с лучшими возможностями теплового управления, такими как более толстые медные слои или радиаторы.
Термическое расширение: Используемые материалы должны иметь совместимые коэффициенты термического расширения, особенно для высокотемпературных приложений, чтобы избежать искривления или повреждения.

Прочность и надежность материалов
Рабочая среда: Для суровых условий (таких как экстремальные температуры, влажность или воздействие химических веществ) выберите материалы, которые могут выдержать эти условия без ухудшения.
Механическое напряжение: В приложениях, включающих движение или вибрацию (например, автомобильная электроника), PCB должен иметь достаточную механическую прочность и гибкость.

Электрическая производительность
Проводимость: Убедитесь, что используемые проводящие материалы (например, медь) обеспечивают достаточную проводимость для вашего приложения.
Диэлектрические свойства: Материал подложки должен иметь соответствующие диэлектрические свойства, особенно для высокочастотных приложений.

Процессы производства и сборки
Производственная способность: Рассмотрите удобство и стоимость производства дизайна PCB. Сложные дизайны, такие как многослойные PCB, более дороги и требуют более сложного производства.
Совместимость сборки: Убедитесь, что дизайн PCB совместим с вашими процессами сборки, включая пайку и монтаж компонентов.

Соображения о стоимости
Бюджет: Найдите баланс между техническими требованиями и доступным бюджетом. Более сложные PCB, такие как многослойные платы, более дороги.
Объем и масштабируемость: Для производства в больших масштабах стоимость производства и сборки PCB должна быть оценена с точки зрения экономической целесообразности.

Соответствие и стандарты
Соблюдение нормативов: Убедитесь, что PCB соответствует отраслевым регуляциям и стандартам, особенно в критических приложениях, таких как медицинская или авиационная техника.
Сертификация: Проверьте наличие необходимых сертификатов, таких как RoHS или UL, которые могут потребоваться для вашего продукта.

В заключение, выбор правильной PCB с пинами требует тщательной оценки технических требований проекта, условий окружающей среды, производственных процессов, ограничений бюджета и соответствия отраслевым стандартам. Эффективное уравновешивание этих факторов имеет важное значение для обеспечения оптимальной производительности PCB в предназначенном приложении.

Решение распространенных технических проблем

Проблема: Проблемы в основном возникают из-за неумолимой стремительности уменьшения размеров устройств и возрастающей сложности электронных конструкций. Среди наиболее распространенных забот — опасность короткого замыкания, угрожающая опасность, усиливающаяся по мере того, как компоненты становятся все ближе друг к другу. Эта угроза дополнительно усиливается, когда PCB должны управлять растущей плотностью мощности, требование, которое, если не будет выполнено, может привести к перегреву и теневой угрозе потенциальной отказа.

Средства: Для решения этих проблем внедряются новшества в проектирование PCB и материальные технологии. Улучшенные методики размещения, такие как оптимизированная маршрутизация трасс и улучшенные стратегии теплового управления, внедряются для снижения риска коротких замыканий и более эффективного управления теплом. Разработка и внедрение материалов с высокой теплопроводностью также помогают более эффективно распределять тепло, повышая общую надежность PCB.

Будущие тенденции

Смотря в будущее, технология Pin PCB ожидается более гармонично интегрироваться с новыми технологиями, такими как IoT (Интернет вещей) и искусственный интеллект (ИИ). Рост умных устройств и связанных экосистем потребует, чтобы PCB были не только более эффективными и надежными, но и более интеллектуальными. Это означает внедрение возможностей обработки данных и связи непосредственно в PCB.

Тенденция к экологически устойчивым методам производства также формирует будущее технологии PCB. Это включает в себя разработку экологически чистых материалов для производства PCB и применение процессов, которые минимизируют отходы и уменьшают экологический след.

Заключение

Область технологии Pin PCB быстро развивается, решая текущие технические проблемы с помощью инновационных решений и готовясь принять новые технологии. Будущее Pin PCB ожидает продвижение в области гибкости, интеллекта, устойчивости и интеграции с передовыми технологиями.
