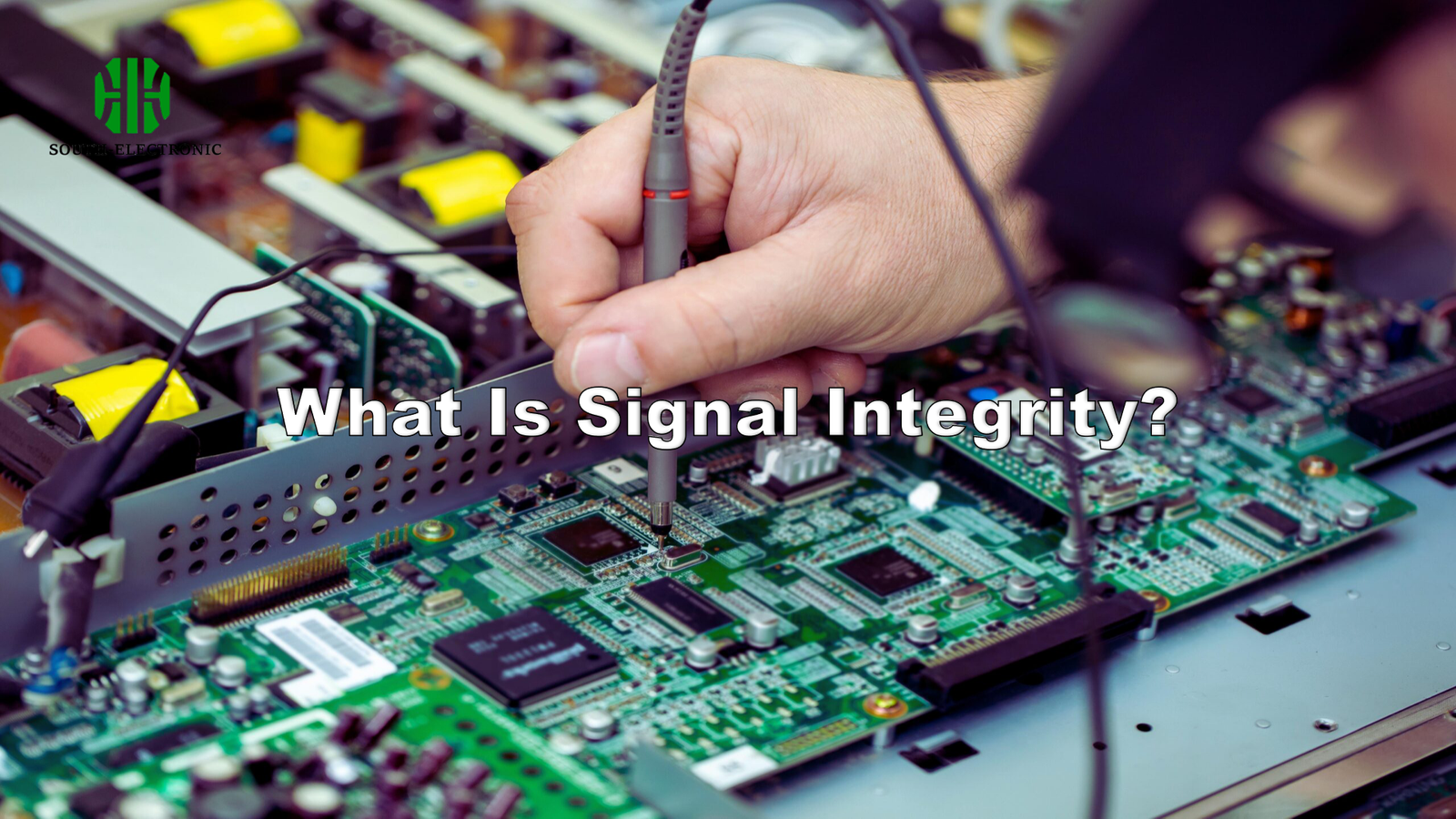

Что такое целостность сигнала?

CONTENTS

Вы когда-нибудь задумывались, почему ваше устройство IoT с высокоскоростным интернетом вдруг начинает работать неправильно? Экран смартфона начинает мигать во время видеозвонков? Интегритет сигнала содержит ответы.

Интегритет сигнала гарантирует, что электрические сигналы сохраняют свое качество от передатчика до приемника в цепях. Он предотвращает искажения, вызванные шумом, ошибками времени или физическим воздействием - особенно критично в устройствах 5G и IoT, где точность данных определяет успех или неудачу.

Думаете, что это касается только инженеров? Каждый пользователь технологий сталкивается с последствиями этого ежедневно. Давайте разберемся, почему сигналы становятся "испорченными" и как предотвратить дорогие ошибки проектирования.

Ключевые элементы интегритета сигнала

Почему сигналы ухудшаются, даже в тщательно спроектированных цепях? Три скрытых саботажника ждут, чтобы нарушить ваши данные.

Основные элементы интегритета сигнала включают точность времени[^2], последовательность уровня напряжения[^3] и чистоту волны. Эти факторы определяют, останется ли цифровой сигнал "1" равным "1", а не становится искаженным "0" - при передаче по линиям связи.

Диаграмма сигнала искажения

Не видимые угрозы

Угроза Причина Видимое воздействие Инструмент обнаружения
Шум сигнала ЭМИ от соседних цепей Случайные ошибки данных Анализатор спектра
Джиттер времени Нестабильность сигнала тактовой частоты Десинхронизация видео/аудио Анализ диаграммы глаза
Перекрестный разговор Сопряжение параллельных следов Призрачные пакеты данных Симуляции 3D-полевого решателя
Сдвиг импеданса Разница в диэлектрическом материале Отражения сигнала на соединителях Временной домен рефлектометра

Я однажды потратил 72 часа на отладку интерфейса USB 3.0, который вышел из строя на скорости 5 Гбит/с. Измерения TDR показали 2-мм разрыв импеданса в соединителе - доказательство того, что микроскопические дефекты могут привести к системным сбоям.

Основные принципы сохранения интегритета сигнала

Можно ли избежать хаоса сигнала без экспертных знаний уровня PhD? Освойте четыре оборонные стратегии.

Сохраняйте интегритет сигнала за счет контролируемого маршрутизации импеданса[^4], оптимизированного проектирования стека, правильных техник завершения[^5] и электромагнитного экранирования. Это образует основу для надежных высокоскоростных макетов ПЛИС.

Слой ПЛИС

Инструментарий предотвращения

1. Контроль импеданса

  • Используйте калькуляторы микрополосы/полосы для ширины/расстояния следов
  • Поддерживайте допуск ±10% от источника до нагрузки
  • Пример: 50Ω дифференциальные пары USB требуют следов 0,15 мм на FR4

2. Дисциплина маршрутизации

  • Избегайте углов 90° (используйте углы 45° или изогнутые следы)
  • Сопоставляйте длины критических автобусов (DDR, PCIe)
  • Отделяйте аналоговые/цифровые заземления с помощью рвов

3. Типы завершения

Завершение Лучше для Потребление мощности Сложность
Последовательное Сигналы тактовой частоты Низкое Среднее
Параллельное Интерфейсы памяти Высокое Простое
AC Высокочастотные линии Умеренное Продвинутое

Во время проектирования умных часов добавление 22Ω серийных резисторов к линиям дисплея MIPI устраняло мигание экрана - решение стоимостью 0,02 доллара, спасшее 20 000 долларов на отзыве.

Как избежать распространенных ошибок интегритета сигнала в высокоскоростных конструкциях?

Почему 68% высокоскоростных конструкций терпят неудачу на первых прототипах? Скрытые мины в повседневных решениях.

Избегайте ошибок интегритета сигнала[^6] путем предотвращения разделения плоскостей под критическими следами, несоответствия структур через контактные площадки, недостаточной фильтрации питания и упущений в частотном ответе материала - все это доказанные ускорители неудач.

Примеры ошибок проектирования ПЛИС

Проверочный список 5 дорогих ошибок

Ошибка 1: "Эта 10-слоевая плата может справиться с 25 Гбит/с..."
Реальность: Стандартный FR4 борется за пределами 5 ГГц. Переключитесь на Rogers 4350B для конструкций mmWave.

Ошибка 2: "Конденсаторы декуплинга? Чем больше, тем лучше!"
Правда: Плохое размещение конденсатора создает пиковые резонансы. Следуйте правилу 0,1 мкФ на каждый пин питания.

Ошибка 3: "Наш контактный вывод 1 мм - это отраслевой стандарт"
Опасность: Стебли контактных площадок действуют как антенны. Используйте обратную сверловку или слепые контактные площадки для сигналов >10 Гбит/с.

Ошибка 4: "Планы заземления все одинаковы"
Факт: Шероховатость меди 3,5 мкм увеличивает вставку потерь на 18% на 10 ГГц. Укажите низкопрофильные фольги.

Ошибка 5: "Симуляция соответствует лабораторным результатам..."
Смотрите: Паразитные компоненты (корпуса QFN и BGA) изменяют реальную производительность до 40%.

После неудавшегося прототипа HDMI 2.1 мы обнаружили, что расстояние между дифференциальными парами 8 мил (вместо 6 мил) привело к закрытию 30% диаграммы глаза. Точность превосходит предположения.

Вывод

Освоение интегритета сигнала превращает нестабильные прототипы в надежные устройства. Контролируйте импеданс, устраняйте пути шума, проверяйте симуляции - ваши цепи будут говорить четко.


[^1]: Понимание интегритета сигнала имеет решающее значение для всех, кто работает с электронными устройствами, поскольку оно напрямую влияет на производительность и надежность.
[^2]: Точность времени является ключевым фактором в обеспечении целостности данных в цепях; изучение этого может повысить ваши знания электронного проектирования.
[^3]: Последовательность уровня напряжения имеет важное значение для поддержания качества сигнала; изучение этого может помочь предотвратить дорогостоящие ошибки в проектировании цепей.
[^4]: Контролируемая маршрутизация импеданса имеет важное значение для высокоскоростной производительности. Узнайте о ее влиянии и лучших практиках в этой информативной ссылке.
[^5]: Различные техники завершения могут существенно повлиять на производительность цепи. Узнайте о них, чтобы улучшить свои конструкции.
[^6]: Понимание этих опасностей может помочь вам избежать дорогостоящих ошибок в ваших конструкциях, обеспечивая лучшую производительность и надежность.
