Полное руководство по толстым медным печатным платам

Содержание

Глава 1

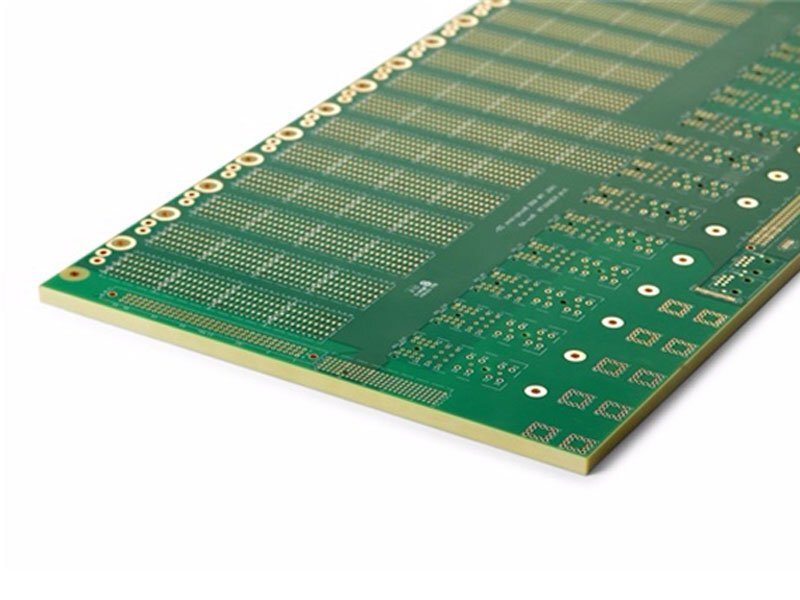

Введение в толстые медные печатные платы

Толстые медные печатные платы — это печатные платы с медными слоями, которые намного толще стандартных печатных плат. Толщина медных слоев на толстых медных печатных платах может варьироваться от 105 мкм (3 унции/кв. фут) до 400 мкм (12 унций/кв. фут) и более. Эти платы разработаны для работы с высокими токами, выдерживания высоких температур и обеспечения лучшей механической прочности. Толстые медные печатные платы используются, когда стандартные платы выходят из строя из-за перегрева, недостаточной пропускной способности или износа.

Более толстая медь помогает плате лучше проводить электричество и рассеивать тепло, что важно в приложениях с высокой мощностью, таких как системы питания, автомобильная электроника и промышленное оборудование. Толстые медные печатные платы также важны в приложениях, где плата должна хорошо работать в жестких условиях, таких как системы возобновляемой энергии и военная электроника.

Толстые медные печатные платы важны в современной электронике. Они обеспечивают лучший результат и служат дольше, особенно в условиях, когда устройства подвергаются высоким температурам, высоким токам или постоянным вибрациям. Это делает толстые медные печатные платы необходимыми в отраслях, где требуются прочные и высокопроизводительные платы, таких как телекоммуникации, аэрокосмическая отрасль и производство электрических транспортных средств.

Глава 2

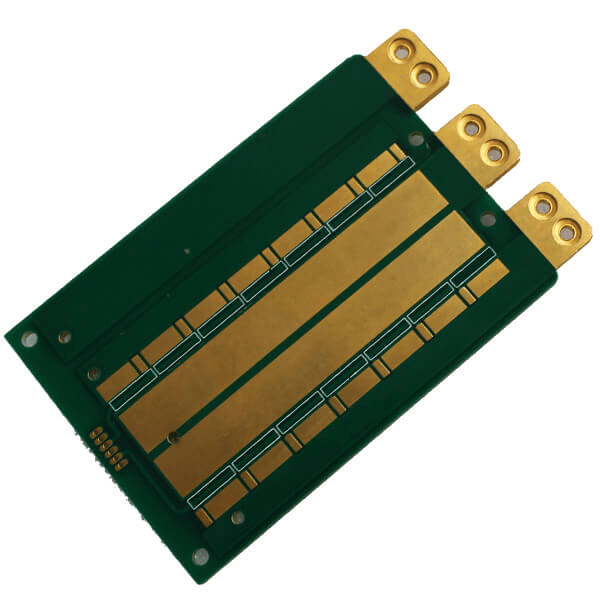

Распространенные Типы Толстых Медных Печатных Плат

Толстые медные печатные платы пользуются большим спросом в таких отраслях, как автомобилестроение, силовая электроника, телекоммуникации и промышленное оборудование, поскольку они предлагают несколько явных преимуществ. Эти платы разработаны для работы с более высокими нагрузками по мощности, улучшения рассеивания тепла и обеспечения большей долговечности по сравнению со стандартными печатными платами. Вот некоторые ключевые преимущества:

  1. Отличное Рассеивание Тепла

Толстые медные печатные платы способны рассеивать тепло более эффективно, чем стандартные платы. Более толстые медные слои обеспечивают большую поверхность для теплопередачи, что позволяет плате справляться с более высокими тепловыми нагрузками без перегрева. Это особенно важно в приложениях, таких как источники питания и зарядные устройства для электромобилей, где чрезмерное тепло может повредить компоненты и сократить срок службы устройства. Используя толстые медные печатные платы, производители могут обеспечить стабильную работу в условиях высокой температуры, повышая общую надежность своих продуктов.

  1. Повышенная Долговечность

Толстые медные печатные платы значительно более прочные, чем стандартные. Более толстые медные слои обеспечивают дополнительную механическую прочность, что делает плату более устойчивой к тепловым и физическим нагрузкам. Эта долговечность особенно важна в условиях, когда печатная плата может подвергаться жестким условиям, таким как вибрация, удары или экстремальные температуры. Например, толстые медные печатные платы обычно используются в промышленном оборудовании и военной электронике, где надежность и долговечность имеют решающее значение. Они могут выдерживать многократные тепловые циклы, не образуя трещин или других повреждений, что обеспечивает более длительный срок эксплуатации.

  1. Большая Пропускная Способность Тока

Толстые медные печатные платы могут проводить значительно более высокие токи по сравнению со стандартными платами. Более толстые медные слои позволяют использовать более широкие и толстые проводники, которые могут переносить больше тока без чрезмерного нагрева. Это делает толстые медные печатные платы идеальными для приложений высокой мощности, таких как усилители мощности, преобразователи высокого тока и электрические двигатели. В отличие от этого, стандартные печатные платы с более тонкими медными слоями будут испытывать трудности с обработкой этих высоких токов, что может привести к перегреву или выходу из строя проводника.

  1. Компактный Дизайн с Высокой Производительностью

Толстые медные печатные платы позволяют конструкторам достигать высокой производительности на более компактной площади. Интегрируя более толстые медные слои, производители могут сократить количество компонентов или упростить схемотехнику, сохраняя при этом высокую мощность и управление теплом. Это особенно полезно в приложениях с ограниченным пространством, таких как автомобильная электроника или медицинские устройства, где критически важно максимизировать производительность при минимизации размера.

  1. Надежность в Экстремальных Условиях

Толстые медные печатные платы разработаны для надежной работы в экстремальных условиях окружающей среды, таких как высокая влажность, коррозионные среды или высокогорные операции. Это делает их отличным выбором для аэрокосмических и оборонных приложений, где электроника подвергается жестким условиям. Эти платы могут надежно работать в широком диапазоне температур и устойчивы к деградации с течением времени, обеспечивая долговременную работу и стабильность.

Сравнение со Стандартными Печатными Платами

Хотя стандартные печатные платы достаточны для приложений низкой мощности и общего назначения, они не подходят для высокомощных и высокопроизводительных сценариев. Стандартные печатные платы обычно имеют медные слои толщиной от 1 унции/кв. фут до 3 унций/кв. фут, что ограничивает их пропускную способность тока и тепловые характеристики. В отличие от этого, толстые медные печатные платы могут обрабатывать гораздо более высокие токи и более эффективно рассеивать тепло, что делает их гораздо более подходящими для приложений с жесткими требованиями к мощности и надежности.

Кроме того, стандартные печатные платы более подвержены повреждениям от тепловых циклов, механических нагрузок и воздействия экстремальных условий. Толстые медные печатные платы, обладая повышенной долговечностью и механической прочностью, предоставляют более надежное решение для критически важных приложений, где простой или выход из строя недопустимы.

В заключение, толстые медные печатные платы предлагают значительные преимущества с точки зрения рассеивания тепла, долговечности, пропускной способности тока и надежности, что делает их идеальным выбором для высокомощных приложений, требующих превосходной производительности и долговечности.

Глава 3

Учет Дизайна для Толстых Медных Печатных Плат

При проектировании печатных плат с толстым медным слоем, обычно определяемым как вес меди более 2 унций на квадратный фут, необходимо учесть несколько важных факторов для обеспечения оптимальной производительности и надежности:

  1. Тепловое управление: Толстые медные слои улучшают рассеивание тепла, что делает их подходящими для высокомощных приложений. Однако необходимо провести тщательный тепловой анализ, чтобы избежать перегревов. Рассмотрите возможность использования тепловых vias и правильных размеров площадок для улучшения теплопередачи.

  2. Механическое напряжение: Более толстая медь может привести к увеличению механического напряжения во время производства и эксплуатации. Убедитесь, что проект печатной платы учитывает потенциальные изгибы и тепловое расширение, что может потребовать использования армированных материалов.

  3. Расчет ширины проводников: С толстой медью ширина проводников может быть меньше при той же пропускной способности по сравнению с обычными весами меди. Используйте стандарты IPC-2221 или аналогичные для точных расчетов ширины проводников и предотвращения перегрева.

  4. Ограничения производства: Уточните у производителя печатных плат их возможности по обработке толстого меди, включая травление, гальваническое покрытие и сверление. Не все производители могут эффективно работать с толстой медью.

  5. Стекание слоев: Учитывайте общее стекание печатной платы, чтобы убедиться, что толстые медные слои не влияют на управление импедансом или целостность сигнала, особенно в высокоскоростных конструкциях.

  6. Дизайн vias: Для печатных плат с толстой медью проектируйте vias, чтобы эффективно поддерживать поток тока. Рассмотрите возможность использования микровии или более крупных размеров vias для обеспечения хорошего электрического соединения и теплопередачи.

  7. Техники пайки: Увеличенная тепловая масса толстой меди может потребовать корректировок в процессах пайки. Рассмотрите возможность использования технологий повторного плавления, подходящих для более высоких тепловых нагрузок, и убедитесь, что адгезия маски для пайки надлежащим образом контролируется.

  8. Электрическая производительность: Оцените влияние толстой меди на электрическую производительность печатной платы, включая сопротивление, индуктивность и емкость. Возможно, потребуется провести симуляции для предсказания производительности в высокочастотных приложениях.

  9. Стоимость: Печатные платы с толстой медью могут увеличить затраты на материалы и производство. Оцените соотношение цена-качество в зависимости от требований к производительности, чтобы определить необходимость толстой меди для вашего приложения.

  10. Инструменты проектирования и симуляции: Используйте современные инструменты проектирования печатных плат, поддерживающие проекты с толстой медью, и проводите симуляции для тепловых, электрических и механических характеристик, чтобы подтвердить ваши проектные решения.

Глава 4

Применения толстых медных печатных плат

Толстые медные печатные платы используются в отраслях, требующих высокой мощности, улучшенного рассеивания тепла и повышенной долговечности. Они необходимы для различных секторов, включая автомобилестроение, электронику мощностью, промышленное оборудование и многое другое. Вот некоторые конкретные отрасли и приложения, где толстые медные печатные платы являются критически важными.

  1. Автомобильная промышленность

Толстые медные печатные платы имеют важное значение в автомобильной промышленности, особенно для электрических и гибридных автомобилей. Они используются в различных компонентах, включая:

  • Системы управления силовой установкой: Толстые медные печатные платы эффективно управляют энергией в электрических моторах и управляющих блоках.

  • Системы управления батареей (BMS): Толстые медные печатные платы могут обрабатывать высокие токи и управлять тепловыми нагрузками, что делает их идеальными для BMS в электрических автомобилях.

  • Системы LED-освещения: Толстые медные печатные платы рассеивают тепло, обеспечивая долговечность и производительность автомобильных LED-систем.

  • Зарядные станции: Толстые медные печатные платы обрабатывают высокие токи в системах зарядки EV, обеспечивая надежную и быструю зарядку без перегрева.

  1. Электроника мощностью

Толстые медные печатные платы необходимы в электронике мощностью, где требуется высокая мощность и эффективное управление теплом. Они используются в таких приложениях, как:

  • Блоки питания и преобразователи: Толстые медные печатные платы обычно используются в блоках питания (PSU), инверторах и DC-DC-преобразователях благодаря своей способности обрабатывать высокие токи и эффективно рассеивать тепло.

  • Системы возобновляемой энергии: Толстые медные печатные платы помогают управлять большими объемами тока, генерируемого в солнечных инверторах и ветряных преобразователях, обеспечивая эффективное распределение энергии.

  • Источники бесперебойного питания (UPS): Толстые медные печатные платы обрабатывают высокие токи во время операций резервного питания, поддерживая стабильность и надежность.

  1. Промышленное оборудование

Толстые медные печатные платы используются в промышленной технике для удовлетворения требований управления мощностью, требований к долговечности и надежной работы в экстремальных условиях. Некоторые конкретные применения включают:

  • Контроллеры тяжелых двигателей: Промышленные двигатели требуют толстых медных печатных плат для управления большими потоками тока и предотвращения перегрева в процессе работы.

  • Системы распределения энергии: Толстые медные печатные платы используются в распределительных панелях в промышленных условиях для безопасного и надежного управления высокими токами.

  • Робототехника и автоматизация: Толстые медные печатные платы обрабатывают энергию, необходимую для сложных высокопроизводительных операций в промышленных роботах.

  1. Телекоммуникации

Толстые медные печатные платы полезны в телекоммуникационных приложениях, которые требуют высокой мощности и надежности, таких как:

  • Сотовые вышки и базовые станции: Толстые медные печатные платы управляют энергией, необходимой для передачи сигналов на большие расстояния, обеспечивая стабильную работу и минимизируя потери энергии.

  • Устройства высокочастотной передачи: Толстые медные печатные платы поддерживают целостность сигнала и обрабатывают высокие нагрузки в телекоммуникационном оборудовании, передающем большие объемы данных на значительные расстояния.

  1. Аэрокосмическая и оборонная промышленность

Толстые медные печатные платы используются в аэрокосмических и военных приложениях, так как они могут выдерживать жесткие условия и надежно работать в экстремальных ситуациях:

  • Системы авионики: Толстые медные печатные платы используются в системах управления и навигации самолетов, где надежность и управление теплом имеют решающее значение.

  • Военные источники питания: Толстые медные печатные платы обрабатывают высокие токи и выдерживают экстремальные температуры и механические вибрации в военных источниках питания.

  • Спутниковые коммуникационные системы: Толстые медные печатные платы используются для распределения энергии и управления коммуникацией в спутниках, где долговечность и эффективность имеют первостепенное значение.

  1. Возобновляемая энергия

Толстые медные печатные платы жизненно важны в секторе возобновляемой энергии, где системы должны эффективно конвертировать и распределять высокие уровни мощности:

  • Солнечные инверторы: Толстые медные печатные платы управляют большими нагрузками тока, генерируемыми солнечными панелями, обеспечивая эффективное преобразование и распределение энергии.

  • Контроллеры ветряных турбин: Толстые медные печатные платы идеальны для контроллеров систем ветряной энергии, где стабильность и долговечность имеют критическое значение.

  1. Медицинские устройства

Толстые медные печатные платы используются в медицинских устройствах высокой мощности, требующих стабильной доставки энергии, таких как:

  • Системы визуализации: Толстые медные печатные платы обрабатывают высоковольтные токи в таких устройствах, как рентгеновские аппараты, МРТ и КТ, обеспечивая надежную визуализацию.

  • Системы мониторинга пациентов: Толстые медные печатные платы эффективно распределяют мощность, обеспечивая бесперебойную работу для безопасности пациентов.

Заключение

Толстые медные печатные платы необходимы в приложениях высокой мощности и высокой производительности в различных отраслях. Они критически важны для электрических автомобилей, блоков питания, промышленного оборудования, телекоммуникаций, аэрокосмической и оборонной промышленности, возобновляемой энергии и медицинских устройств. Способность толстых медных печатных плат обрабатывать высокие токи, рассеивать тепло и выдерживать экстремальные условия делает их предпочтительным выбором для приложений, требующих производительности и надежности.

Глава 5

Преимущества использования толстых медных печатных плат

Толстые медные печатные платы — это лучший выбор, когда вам нужна высокопроизводительная и мощная плата для различных отраслей. Они предлагают преимущества, которые превышают то, что вы получаете от стандартных печатных плат, и являются лучшим выбором для отраслей, где критически важны рассеивание тепла, способность к передаче тока и долговечность. Вот некоторые преимущества использования толстых медных печатных плат:

  1. Лучшее рассеивание тепла.

Одним из больших преимуществ толстых медных печатных плат является то, что они отлично справляются с рассеиванием тепла. Благодаря более толстым медным слоям тепло, генерируемое высокотоковыми компонентами, может более эффективно распространяться по плате. Это делает толстые медные печатные платы идеальными для источников питания, светодиодного освещения и автомобильной электроники, где перегрев может ухудшить производительность и срок службы. Эффективно управляя теплом, эти платы помогают предотвратить выход компонентов из строя и обеспечивают бесперебойную работу даже при высоких нагрузках.

  1. Более высокая долговечность.

Толстые медные печатные платы по своей природе более долговечны, чем стандартные платы, поскольку имеют более толстые медные слои. Эта дополнительная толщина делает плату более устойчивой к термическому стрессу, механическому износу и внешним воздействиям. В таких отраслях, как автомобилестроение, аэрокосмическая и промышленная техника, где устройства должны работать в условиях экстремальных температур, вибраций и механического стресса, толстые медные печатные платы будут служить дольше и работать лучше. Стандартные печатные платы с тонкими медными слоями более подвержены повреждениям в этих сложных условиях.

  1. Способность к передаче большего тока.

Еще одним значительным преимуществом толстых медных печатных плат является то, что они могут обрабатывать более высокие токи. Более толстые медные дорожки могут не перегреваться при большом токе, что критически важно для таких приложений, как электроника мощностью, системы зарядки электрических автомобилей и контроллеры мощных моторов. Стандартные печатные платы с тонкими медными слоями испытывают трудности с этими высокими токами, что может привести к перегреву и сбоям в цепи. Используя толстые медные печатные платы, вы можете проектировать системы с более высокой плотностью мощности, оставаясь при этом безопасными и эффективными.

  1. Позволяют проектировать более компактные и плотные системы.

Толстые медные печатные платы позволяют проектировать более компактные устройства, одновременно справляясь с высокими нагрузками. С этими платами вы можете уменьшить размеры своих устройств без потери производительности. Это особенно важно для таких приложений, как потребительская электроника, медицинские устройства и телекоммуникационное оборудование, где необходима высокая плотность мощности в ограниченном пространстве. Стандартные печатные платы могут требовать более крупных или более сложных схем для управления той же мощностью, поэтому толстые медные печатные платы более эффективны.

  1. Более надежны в суровых условиях.

Для отраслей, где электронные компоненты должны работать в суровых условиях—например, при высокой влажности, экстремальных температурах или механическом стрессе—толстые медные печатные платы более надежны. Они менее подвержены коррозии, окислению или физическому повреждению, поэтому идеально подходят для аэрокосмических, военных и промышленных автоматизационных приложений. Они созданы для того, чтобы выдерживать тяжелые условия и сохранять хорошую производительность в течение длительного времени.

Сравнение толстых медных печатных плат и стандартных печатных плат

Стандартные печатные платы подходят для низкопроизводительных и менее требовательных приложений, но не подходят, когда требуется высокая мощность и производительность. Основное отличие между стандартными и толстыми медными печатными платами заключается в толщине медных слоев. Стандартные печатные платы обычно имеют медные слои толщиной от 1 унции/фут² до 3 унций/фут², тогда как толстые медные печатные платы могут иметь медные слои от 4 унций/фут² до 12 унций/фут² и более.

Основные отличия между толстыми медными печатными платами и стандартными печатными платами:

  • Способность к передаче тока: Толстые медные печатные платы могут обрабатывать значительно больше тока, чем стандартные платы. Это делает их лучшим выбором для приложений, требующих высокой мощности, в то время как стандартные платы могут перегреваться и выходить из строя в тех же условиях.

  • Рассеивание тепла: Толстые медные печатные платы хорошо справляются с рассеиванием тепла, поскольку имеют больше меди. Стандартные печатные платы с тонкими медными слоями испытывают трудности с управлением теплом, особенно в высокомощных приложениях.

  • Долговечность: Толстые медные печатные платы значительно более долговечны и лучше справляются с экологическим стрессом, что делает их идеальными для тяжелых условий. Стандартные печатные платы подходят для менее требовательных приложений, но они более подвержены поломкам в экстремальных условиях.

  • Эффективность по размеру: Толстые медные печатные платы могут обрабатывать высокую мощность в компактном дизайне, что делает их отличными для приложений, где требуется небольшой размер, но высокая производительность. Стандартные печатные платы могут требовать больших дизайнов или больше компонентов для выполнения той же мощности.

Заключение

Толстые медные печатные платы — это идеальное решение, когда вам нужна высокая мощность, отличное управление теплом и долговечность в сложных условиях. Независимо от того, проектируете ли вы для автомобильной электроники, источников питания или промышленного оборудования, толстые медные печатные платы обеспечивают надежность, эффективность и долговременную производительность.

Глава 6

Как выбрать правильную толщину меди для вашего проекта?

При выборе подходящей толщины меди для вашего проекта PCB все сводится к производительности, долговечности и безопасности. Толщина медного слоя влияет на то, сколько тока может пропустить плата, насколько хорошо она рассеивает тепло и насколько она надежна. Чтобы выбрать правильную толщину меди, необходимо подумать о потребностях вашего приложения в отношении обработки мощности, управления теплом и окружающей среды, в которой оно будет находиться. Вот руководство, которое поможет вам выбрать подходящую толщину меди для вашего проекта.

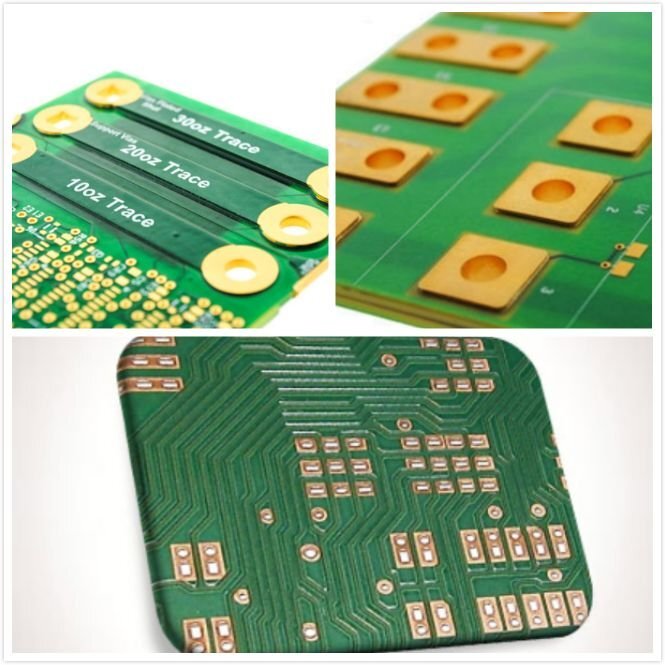

  1. Понимание Измерения Толщины Меди

Толщина меди в PCB измеряется в унциях на квадратный фут (oz/ft²), что указывает на количество меди на квадратный фут поверхности платы. Стандартные толщины меди:

1 oz/ft² = 35 микрометров (µm)
2 oz/ft² = 70 микрометров (µm)
3 oz/ft² = 105 микрометров (µm)

Для печатных плат с толстой медью слои меди могут варьироваться от 4 oz/ft² (140 µm) до 12 oz/ft² (400 µm) и более, в зависимости от того, сколько мощности и тока требуется приложению.

  1. Учет Энергетических Требований

Первое, что нужно сделать при выборе правильной толщины меди, это выяснить, сколько мощности нужно вашей цепи. Если через плату проходит много энергии, вам нужны более толстые медные слои, чтобы справляться с током, не перегреваясь и не повреждая плату. Например:

  • Приложения с низкой мощностью (например, потребительская электроника) могут использовать стандартную толщину меди 1 oz или 2 oz.
  • Приложения средней мощности (например, контроллеры двигателей или светодиоды) обычно требуют толщины меди от 2 oz до 3 oz для надежной работы.
  • Приложения высокой мощности (например, источники питания, зарядные устройства для электромобилей или системы промышленного управления) требуют толщины меди 4 oz и более для безопасного и эффективного управления высокими токами.

Чем толще медь, тем больше тока она может пропустить, не перегреваясь и не выходя из строя.

  1. Учет Потребностей в Управлении Теплом

Толщина меди также важна для рассеивания тепла, особенно при высоких токах. Если через плату проходит много тока, это может привести к значительному нагреву. Толстые медные слои могут лучше распределять тепло по PCB, что снижает риск перегрева и улучшает общее тепловое поведение цепи. Это особенно важно для таких приложений, как силовая электроника, автомобильные системы и системы возобновляемой энергии, где необходимо управлять теплом для поддержания стабильности и безопасности системы.

Если ваше приложение генерирует много тепла, например, в системах преобразования энергии или промышленного управления, следует рассмотреть возможность использования толщины меди 4 oz и более для повышения тепловой производительности и надежности.

  1. Учет Размеров и Сложности Проекта PCB

Толстые медные слои позволяют создавать более компактные конструкции, поскольку вы можете использовать более широкие и толстые дорожки для передачи высоких токов, не увеличивая размер платы. Если у вас проект с большим количеством сложной схемотехники на ограниченном пространстве, например, в автомобильной электронике или телекоммуникационном оборудовании, более толстая медь может помочь вам добиться желаемой компоновки без ущерба для производительности. Но помните, что с увеличением толщины меди может снизиться легкость производства и возрасти стоимость PCB. Вам нужно сбалансировать сложность дизайна с доступным пространством и бюджетом.

  1. Учет Окружающей Среды

Окружающая среда, в которой будет находиться ваша PCB, также влияет на выбор толщины меди. Если ваше приложение будет находиться в сложных условиях, таких как высокая влажность, коррозионные химикаты или экстремальные температуры, более толстая медь может помочь плате противостоять этим факторам. Такие отрасли, как аэрокосмическая, оборонная и промышленная автоматизация, часто используют толстые медные слои, так как это делает PCB более прочной и долговечной.

  1. Соблюдение Стандартов и Рекомендаций Отрасли

В некоторых отраслях существуют стандарты и рекомендации, указывающие необходимую толщину меди. Например, в силовой электронике могут быть правила, которые требуют наличия определенной минимальной толщины меди для обеспечения безопасности и соответствия отраслевым стандартам. Вам следует учитывать эти рекомендации при проектировании вашей PCB, чтобы убедиться, что она соответствует требованиям вашей отрасли.

  1. Обсуждение с Производителем PCB

Как только вы определите, что необходимо вашему проекту в отношении мощности, тепловых характеристик, дизайна и окружающей среды, разумно обсудить с вашим производителем PCB, чтобы убедиться, что желаемая толщина меди будет работать. Они могут рассказать вам о том, насколько легко или сложно будет произвести PCB с более толстыми медными слоями и какова будет стоимость. Они также могут дать рекомендации по лучшим практикам проектирования, чтобы ваша PCB работала так, как вы хотите.

Заключение

Выбор правильной толщины меди заключается в балансировке требований к мощности, управления теплом, сложности дизайна и окружающей среды. Толстые медные слои важны, когда необходимо передавать много тока и обеспечивать хорошую тепловую производительность. Но они также стоят дороже и могут быть сложнее в производстве. Понимая потребности вашего проекта и обсуждая их с вашим производителем PCB, вы сможете сделать правильный выбор, который обеспечит отличную работу вашей PCB в вашем приложении.

Глава 7

Факторы стоимости для печатных плат с толстым медным покрытием

Стоимость производства печатных плат с толстым медным покрытием может значительно варьироваться в зависимости от нескольких факторов, включая толщину меди, сложность дизайна и объем производства. Понимание этих факторов поможет вам принимать обоснованные решения для балансировки производительности и стоимости, обеспечивая максимальную выгоду от вашего проекта печатной платы. Ниже представлено описание основных факторов стоимости и советы по оптимизации вашего дизайна, чтобы минимизировать расходы без компромиссов по качеству.

  1. Толщина меди

Основным фактором стоимости для печатных плат с толстым медным покрытием является толщина медного слоя. Чем толще медь, тем больше требуется материала, что ведет к повышению стоимости материалов. Например:

  • Стандартные печатные платы с 1 унцией/кв. фут (oz/ft²) меди стоят дешевле, так как они используют меньше меди.
  • Печатные платы с толстым медным покрытием с 4 унциями/кв. фут или более значительно увеличивают стоимость материалов из-за дополнительной необходимой меди.

Кроме того, процесс производства печатных плат с толстым медным покрытием более сложный и требует дополнительных этапов, таких как улучшенное травление и покрытие для работы с толстой медью. Это также вносит вклад в увеличение производственных затрат. Выбор толщины меди должен соответствовать требованиям приложения к току и теплу, чтобы избежать ненужных расходов.

  1. Сложность дизайна

Сложность дизайна — еще один важный фактор стоимости при производстве печатных плат с толстым медным покрытием. Сложные дизайны с запутанным маршрутом, несколькими слоями или мелкими компонентами требуют больше времени и ресурсов для производства. Некоторые ключевые аспекты, которые могут увеличить затраты, включают:

  • Многослойные печатные платы: Хотя однослойная печатная плата с толстым медным покрытием дешевле в производстве, многослойные платы необходимы для более сложных приложений, и количество слоев непосредственно влияет на цену.
  • Компоненты с мелким шагом: Печатные платы с очень мелкими компонентами и плотным расположением требуют более точных производственных процессов, увеличивая затраты на труд и оборудование.
  • Виа и покрытие: Дизайны, которые требуют нескольких типов вии (таких как слепые, закопанные или микровии), также увеличивают сложность и стоимость производства.

Чтобы снизить затраты, важно упрощать дизайн, где это возможно, минимизируя ненужные слои или функции, которые не добавляют ценности конечному продукту.

  1. Объем производства

Объем производства играет решающую роль в определении стоимости за единицу печатных плат с толстым медным покрытием. Как и в большинстве производственных процессов, более крупные партии производства обычно приводят к снижению стоимости за единицу благодаря эффекту масштаба. Производители печатных плат часто предлагают скидки за оптовые заказы, поскольку могут распределить затраты на настройку и производство на большее количество единиц.

Для небольших объемов производства, таких как прототипы или небольшие партии, стоимость за единицу значительно выше, поскольку затраты на настройку остаются постоянными, независимо от количества производимых плат. Если возможно, объединение заказов или планирование на большие объемы производства может помочь снизить затраты.

  1. Специальные материалы

В некоторых приложениях могут потребоваться специальные материалы для дополнения толстых медных слоев, такие как подложки для высоких температур или современные изоляционные материалы. Эти материалы могут увеличить общую стоимость печатной платы. Например, подложки, такие как FR4, могут быть достаточными для стандартных приложений, но для более требовательных условий могут потребоваться высокотемпературные материалы, такие как полиимид или керамика, что дополнительно увеличивает стоимость.

  1. Процесс производства

Сложность производственного процесса также влияет на стоимость. Толстые медные слои требуют более точных процессов травления и покрытия, что может означать более длительные сроки обработки и более современное оборудование. Кроме того, некоторые производители могут использовать специализированные технологии, такие как последовательная ламинация или многократные циклы покрытия, для производства высококачественных печатных плат с толстым медным покрытием. Эти продвинутые процессы вносят вклад в более высокие производственные затраты по сравнению со стандартными печатными платами.

Советы по оптимизации дизайна для балансировки производительности и стоимости

  1. Правильно определите толщину меди

Хотя может быть соблазнительно использовать самую толстую медь для увеличения прочности и пропускной способности, этот подход может привести к ненужному увеличению затрат. Тщательно оцените требования к мощности и теплу вашего приложения, чтобы выбрать оптимальную толщину меди. Например, если вашему дизайну требуется только 4 унции/кв. фут меди для надежной работы, использование 6 унций/кв. фут меди увеличит затраты без дополнительных преимуществ.

  1. Упростите макет печатной платы

Где это возможно, стремитесь упростить макет вашей печатной платы. Снижение количества слоев, минимизация использования специальных типов вии и устранение несущественных функций могут значительно снизить затраты на производство. Сотрудничайте с вашей командой дизайнеров, чтобы определить области, где дизайн может быть упрощен без ущерба для функциональности.

  1. Рассмотрите альтернативные материалы

Если ваше приложение это позволяет, рассмотрите возможность использования более экономичных материалов для подложки печатной платы. Хотя некоторые специальные материалы могут быть необходимы для экстремальных условий, стандартные материалы, такие как FR4, могут быть достаточными для многих приложений с толстым медным покрытием. Правильный выбор подложки для вашего проекта может помочь снизить общие затраты на материалы.

  1. Оптимизируйте объем производства

Если у вас есть возможность планировать большие объемы производства, это может помочь снизить стоимость за единицу ваших печатных плат с толстым медным покрытием. Объединяя заказы или планируя большие партии, вы можете воспользоваться оптовыми ценами, что сделает ваш проект более экономически эффективным.

  1. Тесно сотрудничайте с вашим производителем печатных плат

Тесное сотрудничество с вашим производителем печатных плат может помочь вам выявить возможности для экономии затрат в процессе разработки и производства. Производители часто имеют представление о выборе материалов, производственных техниках и оптимизации дизайна, которые могут снизить затраты без ущерба для производительности. Регулярная связь с вашим поставщиком обеспечит, чтобы ваша печатная плата была разработана как для производительности, так и для экономической эффективности.

Заключение

Стоимость печатных плат с толстым медным покрытием зависит от нескольких факторов, включая толщину меди, сложность дизайна, объем производства и выбор материалов. Хотя толщина меди и более сложные дизайны обычно увеличивают затраты, возможно оптимизировать ваш дизайн и подход к производству для эффективного балансирования производительности и стоимости. Правильно подбирая толщину меди, упрощая макет, выбирая подходящие материалы и сотрудничая с вашим производителем, вы можете гарантировать, что ваши печатные платы с толстым медным покрытием соответствуют как вашим техническим, так и бюджетным требованиям.

Глава 8

Устранение распространенных проблем с печатными платами с толстым медным покрытием

Печатные платы с толстым медным покрытием, хотя и надежные, могут сталкиваться с определенными проблемами, требующими эффективных стратегий устранения неисправностей и обслуживания. Ниже приведены распространенные проблемы и предлагаемые решения, а также советы по обслуживанию, чтобы продлить срок службы этих печатных плат.

Распространенные Проблемы и Решения

Неравномерное Распределение Тепла:

  • Проблема: Печатные платы с толстым медным покрытием иногда могут демонстрировать неравномерное распределение тепла из-за своей высокой тепловой массы, что может привести к образованию горячих точек.
  • Решение: Реализуйте методы теплового управления, такие как добавление тепловых виад или радиаторов непосредственно над горячими точками. Убедитесь, что тепловой дизайн интегрирован на этапе проектирования печатной платы, чтобы равномерно распределить тепло по всей плате.

Трудности с Пайкой:

  • Проблема: Высокая тепловая масса толстого меди может привести к трудностям в достижении правильной пайки, с риском образования холодных пайок.
  • Решение: Настройте процесс пайки, увеличив температуры предварительного нагрева и увеличив время выдержки. Используйте припои с более высокой температурой плавления и убедитесь, что покрытие паяльной пасты достаточное для больших медных участков.

Несоответствия в Травлении:

  • Проблема: Из-за увеличенной толщины травление толстого меди иногда может приводить к недостаточно травленным или перетравленным участкам, что приводит к ненадежным цепям.
  • Решение: Оптимизируйте процесс травления, более точно контролируя химию и температуру травителя. Частые проверки в процессе травления могут помочь рано обнаружить любые несоответствия.

Механические Напряжения:

  • Проблема: Вес и жесткость печатных плат с толстым медным покрытием могут сделать их подверженными изгибу или деформации, особенно в больших дизайнах.
  • Решение: Обеспечьте достаточную поддержку печатной платы во время транспортировки и установки. Рассмотрите возможность использования более жестких материалов для подложки или укрепления конструкции с помощью дополнительных поддерживающих слоев.

Советы по Обслуживанию для Продления Срока Службы Печатных Плат с Толстым Медным Покрытием

Регулярная Чистка:

  • Совет: Держите печатные платы в чистоте от пыли и химических остатков, которые со временем могут вызвать коррозию. Используйте изопропиловый спирт и мягкую щетку для аккуратной очистки поверхностей.

Периодические Осмотры:

  • Совет: Проводите регулярные осмотры на наличие признаков износа, дефектов пайки или механических повреждений. Раннее выявление проблем может предотвратить их усугубление.

Тепловое Управление:

  • Совет: Обеспечьте постоянную эффективность любых систем теплового управления, таких как вентиляторы или радиаторы. Регулярно проверяйте и заменяйте тепловые интерфейсные материалы, чтобы поддерживать оптимальное рассеивание тепла.

Контроль Окружающей Среды:

  • Совет: Храните и используйте печатные платы в условиях с контролируемой влажностью и температурой. Избыточная влажность и колебания температуры могут ускорить деградацию материалов печатной платы.

Обновления Прошивки и Функциональные Тесты:

  • Совет: Для печатных плат, интегрированных в системы с программным управлением, убедитесь, что обновления прошивки применяются регулярно и что проводятся функциональные тесты для проверки корректной работы всех компонентов.

Понимание этих распространенных проблем и внедрение тщательных практик обслуживания позволяет пользователям печатных плат с толстым медным покрытием значительно повысить надежность и продлить срок службы своих высокомощных электронных приложений. Эти практики не только обеспечивают оптимальную производительность, но и способствуют экономии средств, минимизируя необходимость в частых ремонтах или заменах.

PCB

Глава 9

PCB

Обеспечение Качества Печатных Плат с Толстым Медным Покрытием

Обеспечение качества печатных плат с толстым медным покрытием имеет решающее значение для гарантии их надежности и производительности в долгосрочной перспективе в приложениях с высокой мощностью и высоким током. Учитывая уникальные проблемы, связанные с производством таких плат, необходимы тщательные процессы тестирования и обеспечения качества. Эти испытания гарантируют, что печатная плата соответствует строгим электрическим, тепловым и механическим стандартам, требуемым в таких отраслях, как автомобилестроение, силовая электроника и промышленная автоматизация. Ниже представлены критически важные методы обеспечения качества, используемые для печатных плат с толстым медным покрытием.

  1. Испытания Теплового Стресса

Печатные платы с толстым медным покрытием часто используются в приложениях с высоким током, где критически важно тепловое управление. Поэтому испытания теплового стресса являются основным элементом процесса обеспечения качества. Эти испытания оценивают способность печатной платы выдерживать экстремальные колебания температуры без деламинации, трещин или деформации.

  • Тепловое циклирование: Печатная плата подвергается повторным циклам нагрева и охлаждения, чтобы смоделировать суровые условия, с которыми она может столкнуться в реальном использовании. Например, в автомобилестроении или промышленности печатные платы могут подвергаться резким изменениям температуры, поэтому важно обеспечить, чтобы плата могла выдерживать эти циклы без повреждений.

  • Целостность паяных соединений: Высокие температуры могут повлиять на целостность паяных соединений. Испытания теплового стресса гарантируют, что паяные соединения на печатной плате остаются целыми, и что нет трещин в припое или отрыва площадок даже при длительном термическом воздействии.

  1. Проверка Электрической Производительности

Печатные платы с толстым медным покрытием предназначены для работы с высокими токами, поэтому испытания электрической производительности являются критически важным компонентом процесса обеспечения качества. Проверка электрических свойств платы гарантирует, что она работает как ожидалось при максимальной нагрузке без чрезмерного тепловыделения или потерь энергии.

  • Тестирование проводимости: Этот тест проверяет электрическую связь дорожек, обеспечивая отсутствие разрывов или перебоев в цепи.

  • Сопротивление изоляции: Проверка сопротивления изоляции печатной платы гарантирует, что имеется правильная изоляция между различными проводящими дорожками и слоями. Это особенно важно для приложений с высоким напряжением, где изоляция критически важна для предотвращения коротких замыканий и электрических отказов.

  • Испытания с высоким током: Печатные платы с толстым медным покрытием должны быть способны выдерживать значительные токовые нагрузки, не вызывая чрезмерного нагрева или падения напряжения. Испытания с высоким током проверяют способность печатной платы работать в условиях максимальной нагрузки без перегрева или повреждения компонентов.

  1. Испытания Механической Прочности

Механическая прочность является еще одним ключевым аспектом обеспечения качества для печатных плат с толстым медным покрытием. Эти платы часто используются в средах, где они подвержены физическому стрессу, например, вибрациям, ударам или изгибам.

  • Испытания на вибрацию: В таких приложениях, как автомобильная электроника, печатные платы подвергаются постоянным вибрациям. Испытания на вибрацию гарантируют, что печатная плата и ее компоненты могут выдерживать эти силы без трещин или потери электрической связи.

  • Испытания на изгиб: Этот тест моделирует механический стресс, изгибая печатную плату, чтобы убедиться, что она может выдерживать механические нагрузки без разрушения или повреждения медных слоев или компонентов.

  1. Испытания Теплопроводности

Учитывая более толстые медные слои в этих печатных платах, испытания теплопроводности необходимы для проверки способности платы эффективно рассеивать тепло. Высокая теплопроводность обеспечивает оставление печатной платы холодной даже под тяжелыми электрическими нагрузками.

  • Испытания на рассеяние тепла: Этот тест измеряет способность печатной платы отводить тепло от критически важных компонентов к радиаторам или окружающим материалам. Обеспечение адекватного рассеяния тепла помогает предотвратить перегрев компонентов и продлевает срок службы печатной платы.

  • Тепловая импеданс: Испытание тепловой импеданс гарантирует, что печатная плата может поддерживать стабильные уровни температуры без образования горячих точек. Это особенно важно в многослойных конструкциях, где тепло может накапливаться между слоями, если не управлять им должным образом.

  1. Испытания Качества Поверхности и Пайки

Качество поверхности печатных плат с толстым медным покрытием имеет решающее значение для обеспечения правильного крепления компонентов и надежной электрической производительности. Дефекты в отделке поверхности могут привести к плохой пае и повлиять на общую функциональность печатной платы.

  • Испытания на пайку: Этот тест оценивает, как хорошо припой прилипает к медным площадкам и дорожкам. Плохая пайка может привести к слабым или ненадежным соединениям, что может привести к сбоям в цепи.

  • Инспекция поверхности: Автоматическая Оптическая Инспекция (AOI) и визуальные инспекции вручную обеспечивают отсутствие дефектов на поверхности печатной платы, таких как царапины, ямки или неровности, которые могут повлиять на производительность или качество сборки.

  1. Испытания Микросекций

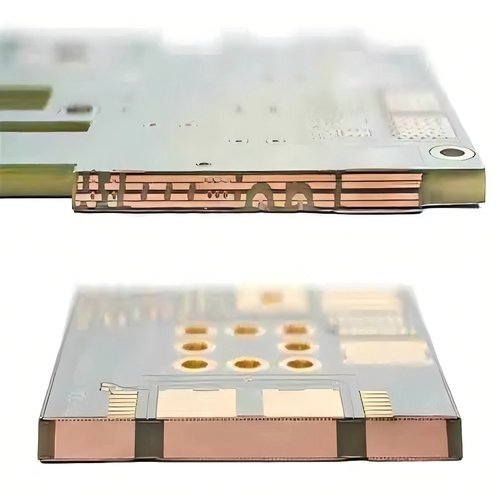

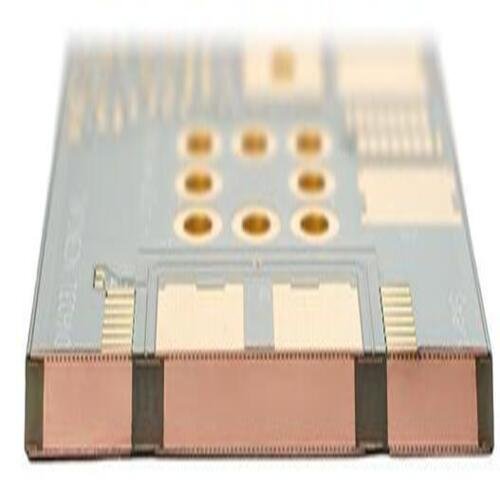

В печатных платах с толстым медным покрытием качество внутренних слоев и виадуков особенно важно, особенно в многослойных конструкциях. Испытания микросекций включают в себя резку образца печатной платы для инспекции ее внутренней структуры.

  • Качество виадуков: Испытания микросекций помогают выявить проблемы, такие как пустоты или трещины в виадках, которые могут привести к электрическим сбоям.

  • Целостность внутренних слоев: Этот тест проверяет, что внутренние медные слои правильно сформированы и свободны от дефектов. Любые проблемы с внутренними слоями могут повлиять на общую надежность и срок службы печатной платы.

Печатные платы с толстым медным покрытием используются в требовательных приложениях, которые требуют надежной производительности при высоких токовых нагрузках и жестких условиях окружающей среды. Для обеспечения долгосрочной надежности и эффективности критически важно внедрение комплексных мер обеспечения качества, включая испытания теплового стресса, проверку электрической производительности, испытания механической прочности и многое другое. Сотрудничая с производителем, который подчеркивает тщательное тестирование, вы можете быть уверены, что ваша печатная плата с толстым медным покрытием будет соответствовать самым высоким стандартам качества и надежности.

Глава 10

Как Выбрать Правильного Поставщика для Печатных Плат с Толстым Медным Покрытием

При выборе печатных плат с толстым медным покрытием ключевым моментом является выбор правильного производителя для обеспечения качества и надежности. Вот несколько важных моментов, которые следует учитывать:

  • Сертификаты: Убедитесь, что у производителя есть сертификаты ISO 9001, IPC, RoHS и UL, чтобы гарантировать соответствие отраслевым стандартам.
  • Опыт: Ищите производителя с подтвержденным опытом производства печатных плат с толстым медным покрытием для высокомощных приложений.
  • Производственная Мощность: Убедитесь, что производитель может справиться с необходимым объемом, будь то небольшой прототип или массовое производство.
  • Индивидуализация: Выбирайте производителя, который предлагает поддержку в проектировании и может учесть различные толщины меди и количество слоев.
  • Сроки Исполнения: Убедитесь, что производитель может выполнить ваши сроки, особенно если у вас проект с жесткими сроками.
  • Поддержка Клиентов: Ищите производителя, который предлагает сильную техническую поддержку и ясную коммуникацию на всех этапах процесса.
  • Стоимость: Сбалансируйте стоимость и качество, и ищите производителя, который предлагает прозрачное ценообразование и дополнительные услуги.

Учитывая эти факторы, вы можете найти надежного производителя, который удовлетворит ваши потребности в печатных платах с толстым медным покрытием.

Inspection of SMDs
Связаться с Нами

Где Мы Находимся?

Адрес Завода

Промышленный Парк, № 438 Донхуан Роад, № 438, Шадзин Донхуан Роад, Район Баоань, Шэньчжэнь, Гуандун, Китай

Адрес Главного Офиса

4-й Этаж, Креативное Здание Жихуй, №2005 Сихуан Роад, Шадзин, Район Баоань, Шэньчжэнь, Китай

Адрес Офиса в Гонконге

Комната A1-13, 3-й Этаж, Промышленный Центр Йи Лим, 2-28 Улица Kвай Лок, Квай Чунг, Гонконг

Поддержка по Электронной Почте

service@southelectronicpcb.com

Давайте Поговорим

Телефон: +86 400 878 3488

Отправьте нам сообщение

Чем подробнее вы заполните, тем быстрее мы сможем перейти к следующему шагу.

Get in touch

Where Are We?

Factory Address

Industrial Park, No. 438, Shajing Donghuan Road, Bao'an District, Shenzhen, Guangdong, China

Head Office Address

Floor 4, Zhihui Creative Building, No.2005 Xihuan Road, Shajing, Baoan District, Shenzhen, China

HK Office Address

ROOM A1-13,FLOOR 3,YEE LIM INDUSTRIAL CENTRE 2-28 KWAI LOK STREET, KWAI CHUNG HK,CHINA

Let's Talk

Phone : +86 400 878 3488

Send Us A Message

The more detailed you fill out, the faster we can move to the next step.

Microchip Removal
