Без пассивных компонентов схемы выходят из строя. Сигналы искажаются, мощность колеблется, проекты терпят неудачу. Эти молчаливые герои регулируют энергию, не требуя питания для своей работы. Их правильное использование предотвращает хаос в электронике.
Пассивные компоненты хранят или управляют электрической энергией без внешнего источника питания. Они не усиливают сигналы, а стабилизируют цепи. Резисторы ограничивают ток, конденсаторы накапливают заряд, катушки индуктивности управляют магнитными полями. Они необходимы для фильтрации шумов и настройки времени.
Теперь рассмотрим, чем они отличаются от активных компонентов. Узнайте об их основных типах и реальных функциях. Изучите практические методы выбора. Начните с их определяющей характеристики:
Чем пассивные компоненты отличаются от активных?
Активные компоненты вызывают путаницу в схемах. Неправильная маркировка приведет к сбоям в работе плат. Определите ключевые различия, чтобы избежать ошибок проектирования.

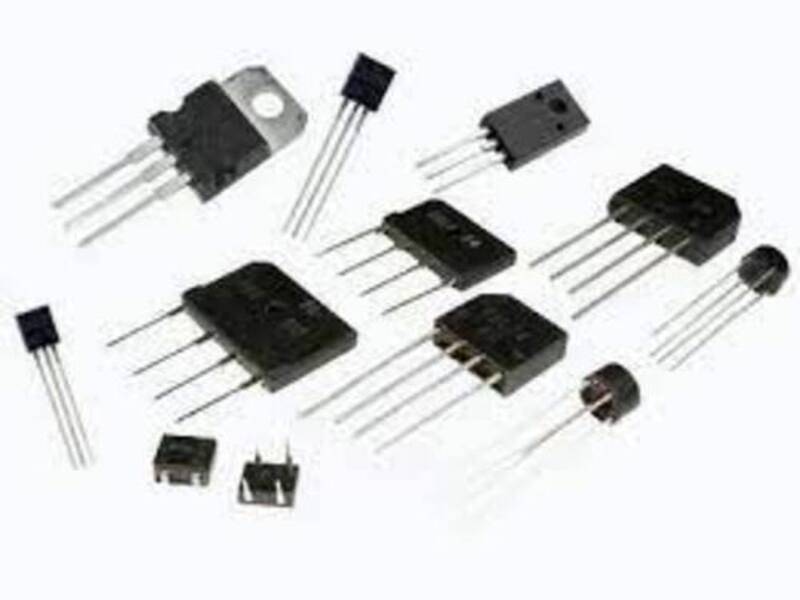

Пассивные компоненты работают без дополнительного питания. Активным компонентам, таким как транзисторы, оно необходимо для усиления сигналов. Пассивные компоненты управляют потоком энергии. Активные компоненты обеспечивают усиление мощности и коммутацию.
Понимание ключевых различий
| Характеристики | Пассивные компоненты | Активные компоненты |
|---|---|---|
| Источник питания | Не требуется | Требуется |
| Усиление сигнала | Невозможно | Достигается за счет усиления |
| Примеры функций | Хранение, сопротивление, блокировка энергии | Переключение, усиление, генерация |
| Основная роль | Управление питанием | Изменение сигнала |
Пассивные компоненты, такие как резисторы, управляют током с помощью сопротивления. Активные компоненты изменяют сигналы, используя внешнее питание. Например, конденсаторы статически фильтруют шум. Транзистор усиливает слабые аудиосигналы. Пассивные компоненты не добавляют энергию. Активные компоненты вводят энергию в схемы. Это фундаментальное разделение влияет на все конструкции. Выбор неправильных типов приводит к перегреву или потере сигнала.
Каковы распространённые типы пассивных компонентов и их применение?
Неправильно подобранные пассивные компоненты вредят проектам. Использование неправильных значений приводит к потере времени и денег. Соответствуйте своим потребностям, чтобы избежать дорогостоящего ремонта.

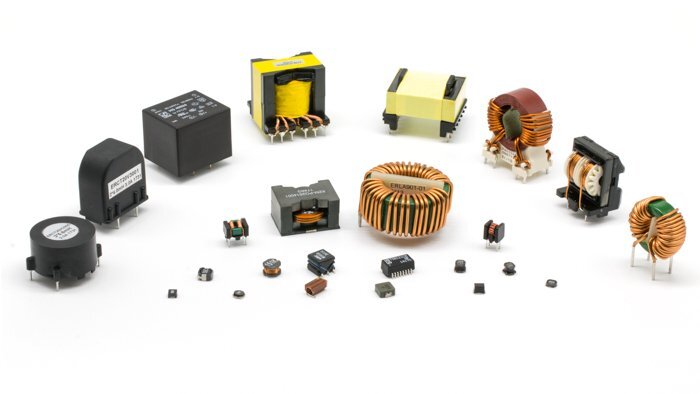

Ключевые пассивные компоненты — резисторы, конденсаторы и индуктивности. Каждый из них отвечает за различные энергетические аспекты. Резисторы снижают уровень тока. Конденсаторы накапливают электрический заряд. Индуктивности препятствуют изменению напряжения.
Типы и роли в схемах
Резисторы: главные элементы управления током
Резисторы задают ток. Встречаются во всех электронных схемах, от телефонов до автомобилей. Они также создают разделители напряжения. Мощные резисторы используются в нагревателях.
Конденсаторы: устройства накопления заряда
Конденсаторы удерживают и отдают электрический заряд. Сглаживают пульсации напряжения. Обеспечивают синхронизацию мигающих лампочек. Блокируют постоянный ток при передаче сигналов.
Индукторы: устройства управления магнитной энергией
Индукторы накапливают энергию в магнитных полях. Блокируют резкие изменения напряжения. Критически важны в радиотехнике и трансформаторах. Повышают эффективность преобразователей постоянного тока.
| Компонент | Основная функция | Повседневное применение |
|---|---|---|
| Резистор | Ограничение тока | Защита светодиодов, цепи датчиков |
| Конденсатор | Нагрузка хранения/отдачи | Фильтрация помех, аудиосвязь |
| Индуктор | Противодействует изменению тока | Источники питания, радиочастотные тюнеры |
Резисторы создают безопасные пути для тока. Конденсаторы обеспечивают стабильное напряжение. Индукторы обеспечивают преобразование энергии. Знайте их сильные стороны, чтобы правильно подобрать.
Как выбрать правильные пассивные компоненты для вашего проекта?
Неправильный выбор снижает производительность или приводит к перегреву плат. Несоответствие порождает сбои и разочарование. Применяйте четкие правила, чтобы быстро всё сделать правильно.
Уделяйте внимание пределам напряжения, допускам и размерам посадочного места. Сопоставляйте характеристики с требованиями вашей схемы. Учитывайте реальные требования, например, уровень тепловыделения.
Ключевые факторы принятия решения
Значимость точности и стабильности
Проверяйте проценты допуска. Конденсатор с допуском ±20% разрушает прецизионные схемы. Используйте резисторы с допуском ±1% для датчиков.
Физические и тепловые ограничения
Обратите внимание на размеры и температурные характеристики. Миниатюрные SMD-конденсаторы подходят для телефонов. Прочные резисторы выдерживают нагрев двигателя.
Стоимость против производительности
Сбалансируйте бюджет и потребности. Для простых задач достаточно обычных резисторов. Керамические конденсаторы стоят дешевле плёночных.
| Фактор | Почему это важно | Пример |
|---|---|---|
| Уровень допуска | Определяет допустимую погрешность | Резистор ±5% для дешёвых игрушек |
| Номинальное напряжение | Предотвращение выгорания компонентов | Конденсатор 50 В в цепях 12 В |
| Рабочая температура | Обеспечивает стабильность при нагревании | Высококачественный дроссель для компьютеров |
Проверьте характеристики данных. Подберите резисторы к падению напряжения. Выбирайте конденсаторы с достаточной ёмкостью. Убедитесь, что размеры дросселя подойдут.
Заключение
Пассивные компоненты образуют основу схемы, не требующей питания. Изучите их типы, различия и стратегии выбора. Примените полученные знания для создания стабильных конструкций.
