Выбор неправильной подложки печатной платы может испортить вашу печатную плату. Неудачные прототипы. Перегретые компоненты. Дорогостоящие переделки. Давайте разберемся с путаницей. Я объясню основные материалы, которые оживляют схемы.

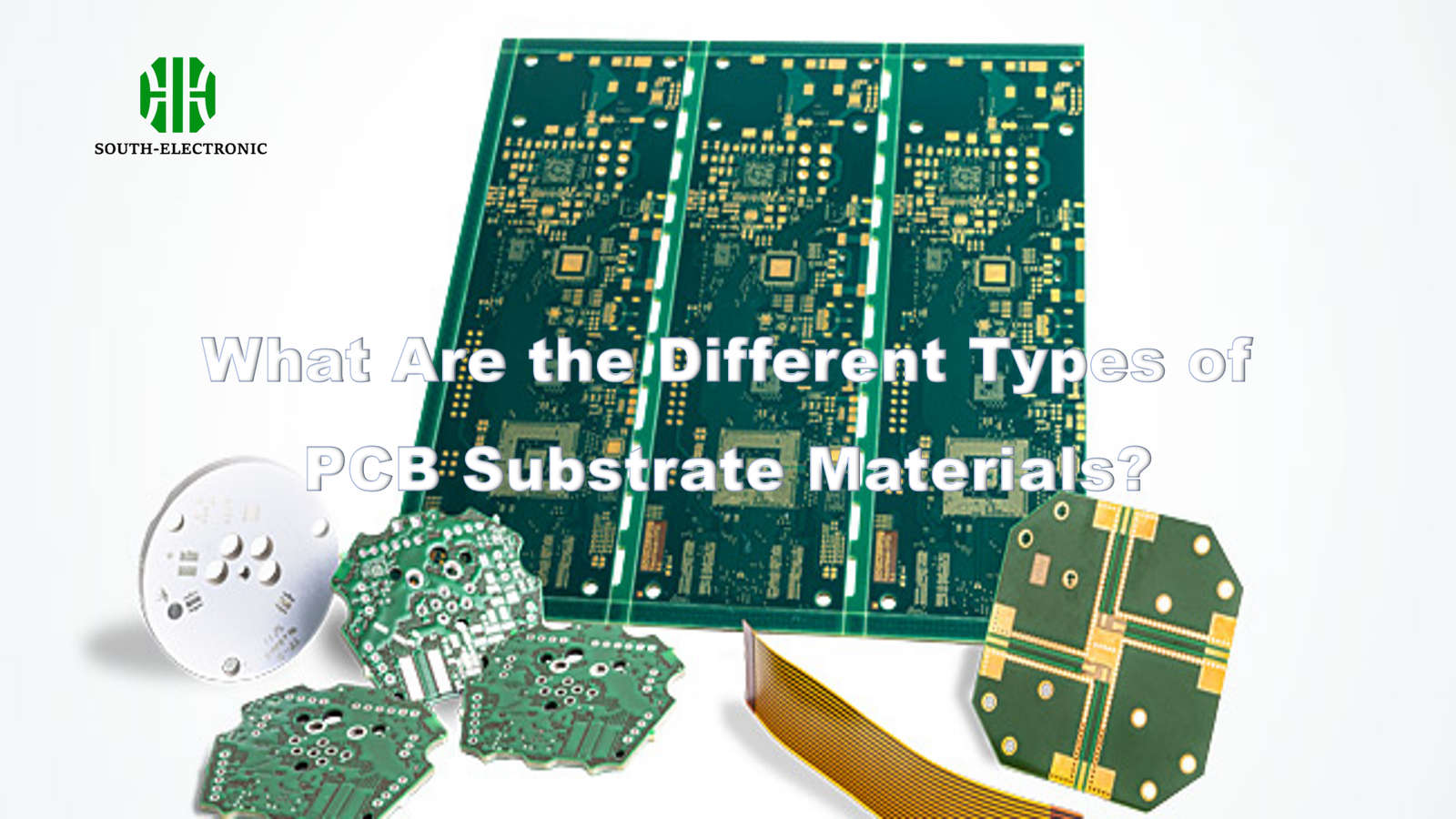

Подложки печатных плат включают FR-4 (стандартную), полиимидную (гибкую), керамическую (высокотемпературную) и Rogers (высокочастотную). Каждая из них обладает уникальными термическими, механическими и электрическими свойствами. Подберите материал в соответствии с напряжением, теплом и потребностями вашего проекта для оптимальной производительности.
Выбор подложки кажется сложной задачей, но становится проще, когда вы разбираете ее. Давайте рассмотрим основные материалы и их скрытые компромиссы. К концу вы точно будете знать, какой из них подходит для вашего проекта.
Каковы наиболее распространенные материалы подложки печатной платы и их основные свойства?
Вы когда-нибудь смотрели на спецификации материалов и чувствовали себя потерянными? Я сжигал платы из-за неудачного выбора. Давайте расшифруем большую четверку подложек, которые использует каждый дизайнер.
FR-4 (стекловолоконная эпоксидная смола), полиимид, керамика и Rogers — лучшие подложки для печатных плат. FR-4 сочетает в себе стоимость и производительность. Полиимид гнется. Керамика выдерживает экстремальные температуры. Rogers отлично подходит для 5G/беспроводных приложений. Диэлектрические постоянные варьируются от 3,5 (Rogers) до 6+ (керамика).
Распределение материалов
Давайте разберем, что каждый материал делает лучше всего:
| Материал | Теплопроводность | Макс. температура (°C) | Стоимость | Лучше всего для |
|---|---|---|---|---|
| FR-4 | 0,3 Вт/мК | 130 | $ | Бюджетные платы |
| Полиимид | 0,2 Вт/мК | 260 | $$ | Гибкие схемы |
| Керамика | 24 Вт/мК | 800 | $$$$ | Мощные светодиоды |
| Rogers 4350 | 0,6 Вт/мК | 280 | $$$ | Радиочастотные антенны |
FR-4 подходит для 90% бытовой электроники. Его армированная стекловолокном эпоксидная смола выдерживает базовые тепло и напряжение. Но однажды я поджарил контроллер дрона, используя FR-4 рядом с двигателями — он не выдержал постоянной температуры 120 °C.
Полиимид спас мой проект гибкой печатной платы для умных часов. Он гнется на 360° без трещин. Компромисс? Плохое рассеивание тепла. При использовании силовых компонентов установите радиатор.
Керамические подложки (AlN, Al₂O₃) светят в лазерных диодах и автомобильных инверторах. Я измерил падение температуры на 80 °C по сравнению с FR-4 в светодиодных матрицах. Но стоят в 4 раза дороже.
Серия Rogers 4000 обеспечила стабильность моего радара на 28 ГГц. Низкие диэлектрические потери (0,0037 по сравнению с 0,02 у FR-4) предотвращают затухание сигнала. Идеально подходит для миллиметровых волн.
Как выбрать правильную подложку печатной платы для вашего приложения?
Однажды я потратил 2000 долларов на керамические платы для игрушечного пульта дистанционного управления. Учитесь на своих ошибках. Используйте это дерево решений.
Определите приоритеты рабочей температуры, частоты сигнала, потребностей в гибкости и бюджета. Для частот ниже 1 ГГц и <130°C подойдет FR-4. Для высоких частот (5G, радар) нужен Rogers. Гибкий? Полиимид. Экстремально высокие температуры? Керамика. Никогда не переплачивайте за характеристики, которые вам не нужны.
Пошаговый выбор
- Термические требования
- Светодиоды питания/серверы → Керамика (24 Вт/мК)
- Средние (датчики IoT) → FR-4 (0,3 Вт/мК)
- Низкие (носимые устройства) → Полиимид
- Механические требования
- Складные устройства → Полиимид (500 тыс. циклов изгиба)
- Жесткие платы → FR-4/Керамика
- Скорость сигнала
- 30 ГГц → Megtron 6 (Dk=3,2)
- Ограничения бюджета
- Прототипы → FR-4 ($5/плата)
- Массовое производство → Сравнение стоимости/производительности
Несоответствие Dk (диэлектрической проницаемости) приводит к отражению сигнала. В моем маршрутизаторе WiFi 6 использование FR-4 вместо Rogers привело к потере скорости на 15%. Сопоставьте Dk с частотой.
Почему FR-4 доминирует в печатных платах?
Зайдите на любую фабрику печатных плат, и вы увидите FR-4 везде. Но почему? Я протестировал 6 материалов, чтобы выяснить это.
FR-4 доминирует из-за низкой стоимости ($2/кв. фут), доступности от нескольких поставщиков и сбалансированной производительности. Он хорошо справляется с 1-4-слойными платами, устойчив к влаге и подходит для 90% приложений при температуре ниже 130 °C. Даже с ограничениями это «достаточно хороший» выбор.
Плюсы и минусы FR-4
Плюсы
- Стоимость: в 5 раз дешевле, чем у Rogers
- Процесс: его поддерживают все фабрики
Ремонтопригодность: простая переделка по сравнению с керамикой
Минусы
- Термический предел: выходит из строя выше Tg (130–180 °C)
- Потеря сигнала: тангенс дельта 0,02 (плохо для ГГц+)
- Хрупкость: трескается при многократном напряжении
Во время проектирования блока питания меня задела Tg (температура стеклования) FR-4. При температуре окружающей среды 110 °C плата деформировалась. Пришлось перейти на FR-4 с высокой Tg (180 °C). Все еще дешевле керамики.
Для проектов RF я смешиваю FR-4 со слоями Rogers. Использую Rogers для антенных секций, FR-4 в других местах. Снижает затраты на 30%.
Как материал подложки влияет на производительность и надежность печатной платы?
Я разбил дрон из-за отказа подложки. Мораль? Выбор материала не теоретический — это выживание.
Подложки контролируют рассеивание тепла, скорость сигнала и механическую прочность. Материалы с высоким Dk замедляют сигналы. Низкая теплопроводность приводит к запеканию компонентов. Гибкость предотвращает разрушение движущихся частей. Поглощение влаги (FR-4: 0,1%, керамика: 0%) влияет на надежность на открытом воздухе.
Критические области воздействия
| Проблема | FR-4 | Керамика | Полиимид |
|---|---|---|---|
| Потеря сигнала | Высокая на 10 ГГц | Средняя | Низкая |
| Накопление тепла | Быстрое | Минимальная | Средняя |
| Влагостойкость | Хорошая (0,1%) | Отличная (0%) | Плохая (1,5%) |
| Устойчивость к вибрации | 2/5 | 4/5 | 5/5 |
В автомобильных печатных платах я использую платы с металлическим сердечником на основе керамики. Они выдерживают нагрев двигателя (140 °C) и вибрацию. Полиимид трескается на холоде (-40 °C).
Непостоянство Dk приводит к фазовым ошибкам. Я измерил изменение толщины Rogers на 0,15 мм → сдвиг фазы на 12° при 24 ГГц. Требуйте жестких допусков для высокой частоты.
Заключение
Соответствуйте подложке печатной платы тепловым, механическим и электрическим потребностям. FR-4 охватывает основы, Rogers для радиочастот, полиимид изгибается, а керамика побеждает тепло. Испытайте прототипы — ваше приложение определит победителя.
