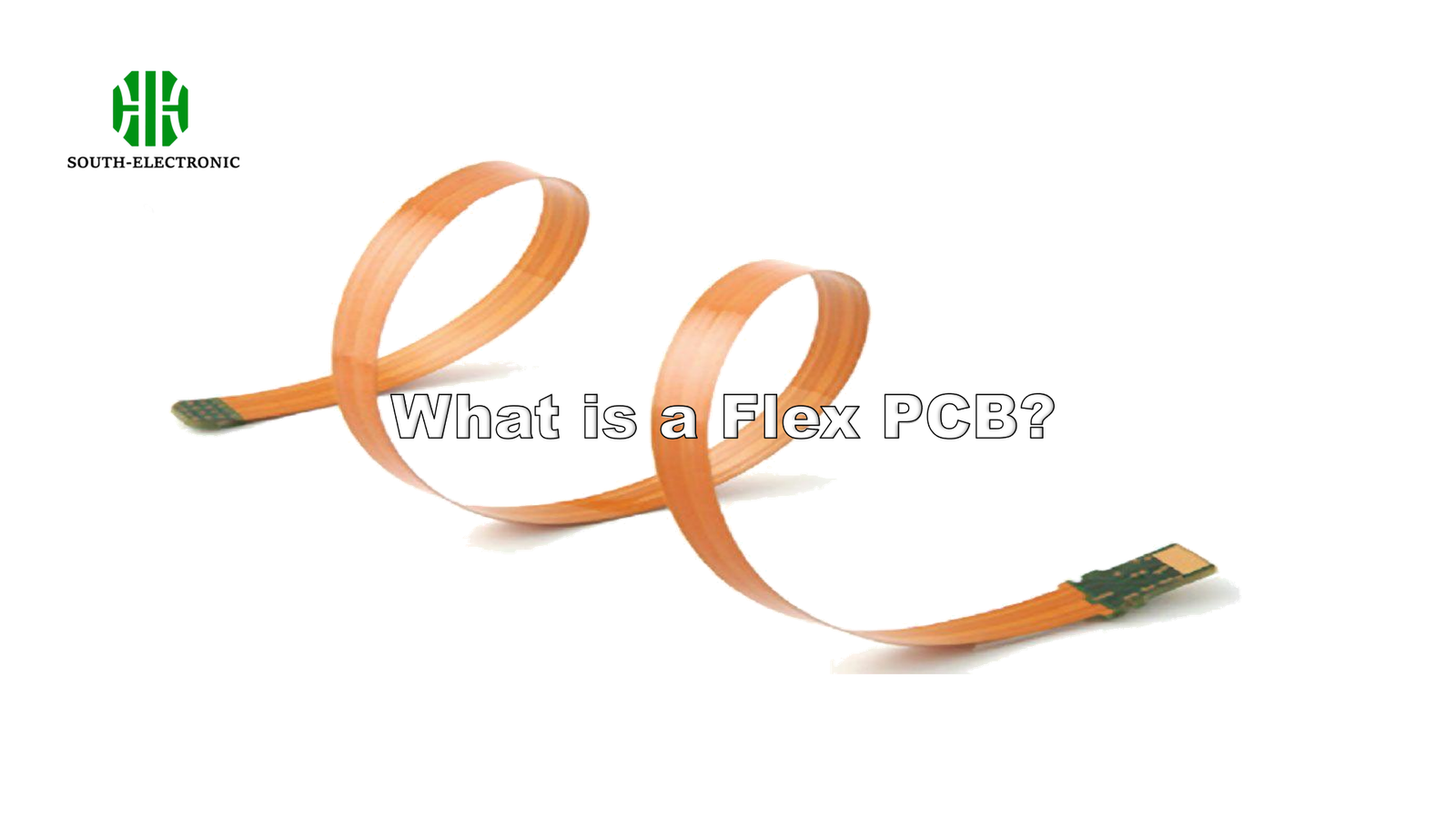

Что такое гибкая ПП?

CONTENTS

Вы когда-нибудь задумывались, как ваш смартфон выживает после бесчисленных падений или как умные часы изгибаются вокруг вашего запястья? Эти чудеса полагаются на скрытого героя: гибкие печатные платы.

Гибкие ПП (Flexible PCBs)[^1] — это гибкие электронные цепи, которые заменяют жесткую проводку, используя сверхтонкие материалы, такие как полиимид, для создания легких, прочных соединений в тесных пространствах, таких как носимые устройства и медицинские имплантаты.

Как инженеры цифрового оригами, гибкие ПП решают проблемы, которые жесткие платы не могут решить. Давайте разберемся, как они работают и где они меняют технологии.

Как гибкая ПП отличается от традиционной жесткой ПП?

Пытаетесь ли вы продеть USB-кабель через узкую щель? Это ежедневная борьба для жестких ПП в современных гаджетах. Гибкие ПП легко преодолевают эти проблемы.

Гибкие ПП используют гибкие полиимидные слои[^2] вместо жесткого стекловолокна[^3], что позволяет увеличить количество сгибаний в 500 раз (до 200 000 сгибаний), при этом они на 80% тоньше (0,1-0,3 мм) чем стандартные жесткие платы толщиной 1,6 мм.

Стандарты толщины ПП

Структурное противостояние: гибкая ПП против жесткой

Характеристика Гибкая ПП Жесткая ПП
Основной материал Полиимидная пленка Стекловолокно
Толщина 0,1-0,3 мм 0,8-1,6 мм
Гибкость Динамическая (повторное сгибание) Статическая (фиксированная форма)
Вес На 70% легче Тяжелая
Стоимость сборки Более высокая первоначальная стоимость Низкая стоимость
Применение Носимые устройства, робототехника Компьютеры, бытовая техника

Конструкторы выбирают гибкие ПП, когда продукты требуют:

  • 3D-формирования вокруг движущихся частей (шарниры часов)
  • Сопротивления вибрациям (датчики двигателя автомобиля)
  • Ограничений пространства (компоненты слуховых аппаратов)
    Компромисс? Полиимид стоит в 3-5 раз дороже стандартного материала FR4.

Из каких материалов изготавливаются гибкие ПП?

Представьте себе строительство цепей на пластиковой пленке. Материалы гибких ПП сочетают хирургическую точность с инновациями в области материаловедения.

Гибкие ПП используют термостойкие полиимидные пленки[^4] (∼300°C термостойкость), катаную медь[^5] (для гибкой прочности), и передовые клеи, чтобы выдержать миллионы сгибаний без растрескивания.

гибкие слои ПП

Меню материалов для гибких цепей

Слой Назначение Ключевые свойства
Основная пленка Основание Полиимид (Kapton®)
Проводящий Пути цепей Катаная медь
Клей Склеивание слоев Акриловые/эпоксидные смолы
Покрытие Защита Фотоизображаемая пленка
Усиливающие элементы Опорные области Платы FR4/алюминия

Специализированные версии используют:

  • Жидкий кристалл полимер (LCP) для антенн 5G
  • Серебряную краску для растяжимых медицинских датчиков
  • Прозрачные субстраты для освещения OLED
    Тоньше 18 мкм меди против стандартных 35 мкм позволяет создавать более тIGHT сгибы (до 1 мм). Клеи отверждается при 150-170°C для стабильной работы в отсеках двигателей автомобилей.

Меню материалов для гибких цепей

Слой Назначение Ключевые свойства
Основная пленка Основание Полиимид (Kapton®)
Проводящий Пути цепей Катаная медь
Клей Склеивание слоев Акриловые/эпоксидные смолы
Покрытие Защита Фотоизображаемая пленка
Усиливающие элементы Опорные области Платы FR4/алюминия

Специализированные версии используют:

  • Жидкий кристалл полимер (LCP) для антенн 5G
  • Серебряную краску для растяжимых медицинских датчиков
  • Прозрачные субстраты для освещения OLED
    Тоньше 18 мкм меди против стандартных 35 мкм позволяет создавать более тIGHT сгибы (до 1 мм). Клеи отверждается при 150-170°C для стабильной работы в отсеках двигателей автомобилей.

Где наиболее часто применяются гибкие ПП?

От ваших AirPods до марсоходов, гибкие цепи позволяют создавать технологии, которые бы сломали стандартные платы.

Более 70% современных медицинских устройств[^6] используют гибкие ПП благодаря их способности:

  1. Выдерживать стерилизацию (циклы автоклава)
  2. Примыкать к контурам тела (кардиостимуляторы)
  3. Выдерживать постоянное движение (инструменты роботизированной хирургии)

Общие применения гибких ПП

Горячие точки инноваций с гибкими технологиями

Отрасль Применение Преимущество гибких ПП
Потребительская Складные телефоны 200 000+ сгибаний
Автомобильная Датчики рулевого колеса Сопротивление вибрациям
Аэрокосмическая Солнечные батареи спутников Диапазон температуры -55°C до 125°C
Медицинская Камеры эндоскопов Гибкость диаметром 2 мм
Промышленная Роботизированные руки Постоянное движение
Военная Носимые технологии Экранирование ЭМИ

В аккумуляторных блоках Tesla гибкие ПП контролируют более 7 000 батарейных ячеек, выдерживая вибрации дорог. Apple Watch использует 12-слойные гибкие платы, толщина которых меньше человеческих волос (0,2 мм).

Вывод

Гибкие ПП позволяют создавать более компактные и умные устройства, изгибая цепи, чтобы они соответствовали нашему миру – одну сгибаемую экран и спасающий жизнь имплантат за раз.


[^1]: Изучите эту ссылку, чтобы понять инновационную технологию, стоящую за гибкими ПП, и их применение в современной электронике.
[^2]: Узнайте о преимуществах гибких полиимидных слоев в электронике, повышающих гибкость и прочность устройств.
[^3]: Узнайте о различиях между жестким стекловолокном и гибкими печатными платами, и почему гибкие ПП революционизируют технологии.
[^4]: Узнайте о полиимидных пленках, их термостойкости и почему они являются важными для прочных гибких ПП в различных отраслях.
[^5]: Узнайте о значении катаной меди в повышении прочности и производительности гибких ПП.
[^6]: Узнайте о критической роли гибких ПП в медицинской технологии, обеспечивающей надежность и адаптивность в спасающих жизни устройствах.
