Вы когда-нибудь смотрели на крошечные квадратики печатной платы и задавались вопросом, как держатся компоненты? Эти медные площадки удерживают современную электронику. Игнорируйте их, и ваша печатная плата может с треском выйти из строя. Давайте восполним этот пробел прямо сейчас.

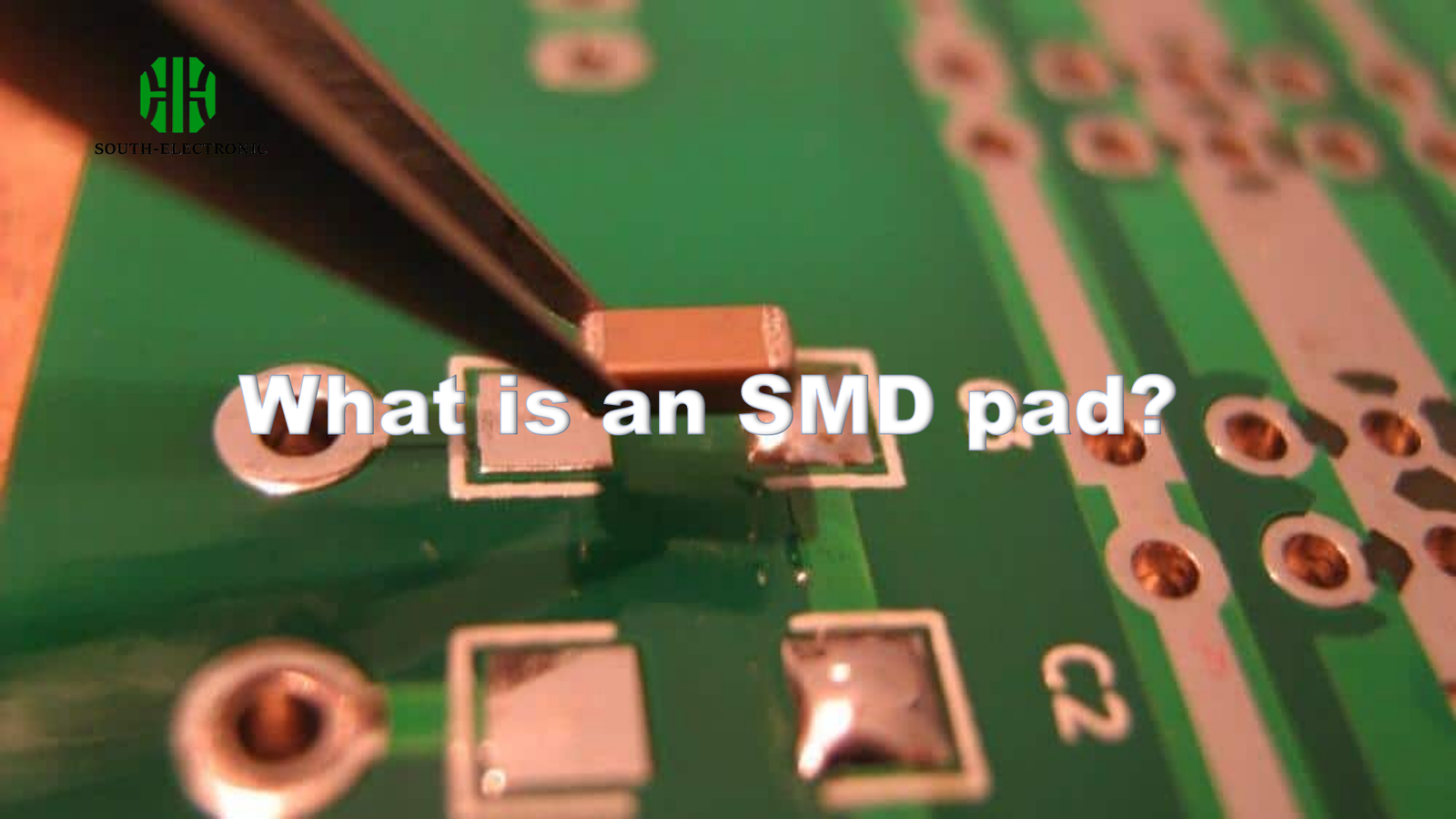

SMD-площадки — это плоские медные площадки на печатных платах, предназначенные для поверхностного монтажа компонентов. Они заменяют технологию сквозных отверстий, позволяя создавать более компактные устройства и автоматизировать сборку. В отличие от сверленых отверстий, эти площадки прикрепляют компоненты непосредственно к поверхности платы с помощью расплавленного припоя.
Очевидно, что эти крошечные площадки — основа электроники. Но освоить их — это не просто. Далее мы рассмотрим, как оптимизировать форму площадки и избежать проблем.
Как выбрать правильную форму SMD-площадки?
Вы когда-нибудь выбирали форму площадки, которая приводила к проскальзыванию компонента? Неправильная форма приводит к дорогостоящему ремонту в массовом производстве. Грамотный выбор предотвращает этот производственный кошмар.
Уделяйте первостепенное внимание типу компонентов и прочности паяного соединения. Прямоугольные контактные площадки подходят для резисторов/конденсаторов. Круглые формы подходят для микросхем, требующих допусков на совмещение. Геометрия контактных площадок всегда должна соответствовать коэффициентам теплового расширения и необходимой механической нагрузке.
Влияние формы контактных площадок на надежность пайки
Форма контактных площадок определяет распределение напряжений в паяных соединениях. Я понял это давно: выбор неправильной формы приводил к трещинам в паяных соединениях прототипов дронов. Используйте это сравнение, чтобы избежать поломок:
| Форма | Лучший вариант использования | Слабое место | Совет по устранению | |--------------|-------------------------|----------------------------|-----------------------------|
| Прямоугольные | Резисторы большого объёма | Неравномерный нагрев деформирует тонкие печатные платы | Используйте термобарьеры |
| Круглые | Компоненты QFP/MLCC | Риск скопления припоя | Добавьте перемычки для паяльной маски |
| Овальные | Разъёмы/переключатели | Сложное выравнивание при ремонте | Увеличьте длину на 15% |
| Индивидуальные | Компоненты BGA/HV | Проблемы совместимости трафаретов | Тестирование с жертвенными платами |
Несоответствие теплового расширения является причиной 74% ранних отказов. Круглые контактные площадки помогают радиальным компонентам лучше поглощать вибрацию и тепло. Для микросхем, требующих выравнивания выводов, я теперь выбираю квадратные со скруглёнными углами, чтобы предотвратить образование перемычек припоя во время оплавления.
Всегда ли IPC-7351 соответствует размеру SMD-площадки вашей печатной платы?
Случалось ли вам слепо следовать стандартам IPC, чтобы получить дефекты пайки? Эта распространённая ошибка приводит к тысячам потерь на повторные сборки. Стандарты не являются универсальными решениями.
IPC-7351 предоставляет базовые размеры, но сложные конструкции часто требуют корректировки. Скорректируйте размеры площадок с учётом допусков компонентов (±0,1 мм), усадки материала печатной платы и возможностей сборочной линии. Всегда проверяйте результаты с помощью DFM-контроля.
Когда следует отступать от правил IPC
Автоматизированные заводы, с которыми я сотрудничаю, регулярно нарушают протокол после проведения тестов Тагучи. Обратите внимание на следующие отклонения:
| Сценарий | IPC-7351 по умолчанию | Рекомендуемая регулировка | Зачем обходить стандарт? |
|---|---|---|---|
| Устройства с высокой вибрацией | Стандартные контактные площадки | +20% площади контактной площадки | Снижает риск разрушения соединения |
| Бессвинцовый припой | Стандартная апертура | +15% открытия паяльной маски | Компенсирует плохую смачиваемость |
| Гибкие схемы | Фиксированные размеры | Динамическая площадь основания | Компенсирует изгиб подложки |
| MicroBGA (<0,4 мм) | Общие правила | Контактные площадки, определяемые лазером | Предотвращает образование мостиков в микромасштабе |
Когда-то я строго придерживался IPC для автомобильных датчиков, что приводило к образованию холодных соединений при температуре -40 °C. Мы увеличили размеры контактных площадок на 25% и устранили проблемы с полем. Проверьте коэффициенты расширения материалов и протестируйте предельные значения условий окружающей среды в каждом конкретном случае.
Как избежать эффекта «надгробного камня» и перемычек между контактными площадками SMD и паяльной пастой?
Вы когда-нибудь открывали печь оплавления и видели, как компоненты стоят вертикально, словно надгробные камни? Этот жуткий дефект, как и его родственник — перемычки из паяльника, — без предупреждения портит целые партии.
Тщательно контролируйте симметрию контактных площадок и объём пасты. «Надгробный камень» возникает, когда одна контактная площадка плавит припой быстрее другой. Перемычки возникают из-за избытка паяльной пасты или ошибок зазоров между контактными площадками. Контролируйте эти процессы с помощью симметрии тепловой массы и оптимизации трафарета.
Стратегии устранения дефектов
Мой самый серьёзный инцидент с эффектом «надгробного камня» стоил 200 плат. Эти диагностические данные показывают, как предотвратить катастрофы:
| Проблема | Корневая причина | Метод предотвращения | Экстренное решение |
|---|---|---|---|
| Эффект «надгробного камня» | Асимметричная тепловая масса | Одинаковые размеры контактных площадок/нагрев | Эпоксидная смола под приподнятым выводом |
| Капли припоя | Перелив пасты | Уменьшение площади трафарета на 12% | Повторная продувка горячим воздухом |
| Образование пустот | Выделение загрязняющих веществ | Оптимизация зоны предварительного нагрева | Парофазное оплавление |
| Разрывы | Плохое смачивание контактных площадок | Покрытие ENIG поверх HASL | Ручная подкраска припоя |
Простое решение: спроектируйте круглые термовставки на контактных площадках для равномерного теплообмена. Для резисторов размером менее 0603 я удлиняю контактные площадки по горизонтали на 0,15 мм — это небольшое изменение позволило избежать эффекта «надгробного камня» в моём последнем проекте для Интернета вещей.
Заключение
Освойте SMD-площадки, грамотно выбирая их форму, критически корректируя стандарты и заблаговременно предотвращая дефекты. Эти крошечные медные области буквально скрепляют электронику. Сделайте всё правильно.
