Боретесь с перегревом микросхем в ограниченном пространстве? Традиционные корпуса борются с тепловым стрессом и кошмарами переделки. Встречайте LGA: инновации с плоскими контактами, которые решают современные проблемы интеграции печатных плат.

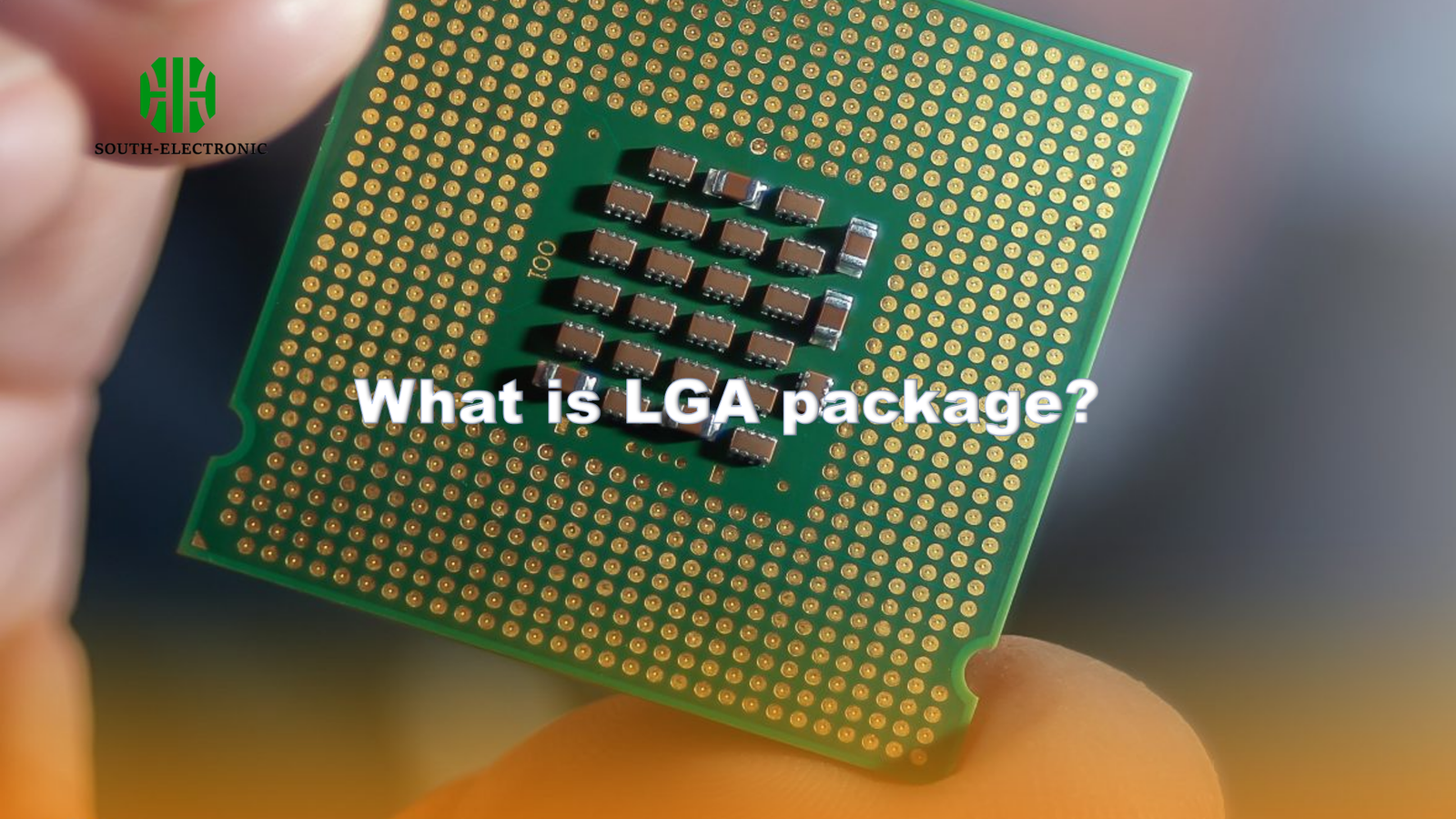

Корпуса LGA (Land Grid Array)[^1] заменяют шарики припоя плоскими контактными площадками, что позволяет осуществлять прямой монтаж печатных плат. Они превосходны в рассеивании тепла[^2], механической стабильности и переделке, что делает их идеальными для ограниченного пространства IoT и автомобильных приложений.
Превосходство LGA не случайно. Давайте разберем его анатомию, сравним с альтернативами, изучим тепловые преимущества и раскроем лучшие методы производства[^3].
Каковы основные компоненты и структура корпусов LGA?
Вы когда-нибудь вскрывали корпус LGA? Внутри скрыты инженерные чудеса, которые решают проблемы с теплом и пространством. Давайте расшифруем его ДНК.
Корпуса LGA имеют подложку с плоскими медными контактными площадками, паяльной пастой и теплораспределителем. Их конструкция, ориентированная на контактные площадки, устраняет шарики припоя, уменьшая вертикальный профиль и улучшая теплопередачу.
)
Основные компоненты Разбивка
Эффективность LGA обусловлена тремя элементами:
| Компонент | Функция | Пример материала |
|---|---|---|
| Подложка | Обеспечивает структурную поддержку и электрические пути | Керамика, органический ламинат |
| Контактные площадки | Обеспечивает соединение печатной платы с помощью пайки | Позолоченная медь |
| Паяльная паста | Связывает площадки с дорожками печатной платы | SAC305 (Sn96.5/Ag3.0/Cu0.5) |
| Теплоотвод | Рассеивает тепло от кристалла | Алюминий, медь-вольфрам |
Подложка: Керамика с высокой теплопроводностью доминирует в мощных приложениях, в то время как органические ламинаты сокращают расходы для потребительского Интернета вещей.
Контактные площадки: Золотое покрытие предотвращает окисление, обеспечивая надежные паяные соединения. Шаг контактных площадок (0,8–1,27 мм) обеспечивает баланс плотности и технологичности.
Тепловой дизайн: Прямое соединение кристалла с подложкой снижает тепловое сопротивление на 30% по сравнению с BGA.
Почему стоит выбрать LGA, а не BGA или QFN при проектировании печатных плат?
BGA или QFN? Неправильный вопрос. LGA превосходит оба в критических ситуациях, когда сталкиваются тепло и пространство. Доказательство ниже.
LGA превосходит BGA по ремонтопригодности[^4] (без повреждения шариков припоя) и превосходит QFN по тепловым характеристикам. Его плоские контактные площадки обеспечивают на 25% лучшее рассеивание тепла, что крайне важно для компактных автомобильных модулей.
)
Таблица технического сравнения
| Характеристика | LGA | BGA | QFN |
|---|---|---|---|
| Тип припоя | Паста + контактные площадки | Шарики припоя | Периметральные выводы |
| Тепловое сопротивление (°C/Вт) | 2,1–3,5 | 3,8–5,2 | 4,5–6,0 |
| Простота доработки | Высокая (без шариков) | Низкая (риск повреждения шариков) | Умеренная |
| Использование пространства на печатной плате | В 1,2 раза плотнее, чем QFN | Умеренная | Низкая |
Механическая стабильность: контакт всей контактной площадки LGA на 45% лучше противостоит трещинам, вызванным вибрацией, чем краевые выводы QFN.
Преимущества доработки: распайка LGA не требует замены шариков, что сокращает время ремонта на 60% по сравнению с BGA.
Целостность сигнала: более короткие контактные площадки по сравнению с шариками BGA снижают индуктивность, что критически важно для радиоустройств IoT >1 ГГц.
Как корпус LGA улучшает управление температурой в устройствах Интернета вещей?
Устройства Интернета вещей плавятся под нагрузкой. LGA борется с теплом с помощью двух бесшумных убийц: прямых путей и материаловедения.
Плоский интерфейс LGA подложка-печатная плата снижает тепловое сопротивление на 40% по сравнению с BGA. Интегрированные теплораспределители и термопрокладки отводят тепло от чувствительных датчиков MEMS в носимых устройствах.
)
Тактика оптимизации температуры
| Методика | Пример реализации | Прирост производительности |
|---|---|---|
| Прямой тепловой путь | Паяльная паста заполняет зазоры между подложкой и печатной платой | Температура перехода на 25 °C ниже |
| Теплоотвод | 1-миллиметровый слой меди на кристалле | На 15% более быстрая передача тепла |
| Тепловые переходы | Массив 0,2-миллиметровых переходов под контактными площадками | Снижение горячих точек на 8 °C |
Преимущество материалов: LGA используют материалы для заполнения с проводимостью 5 Вт/мК по сравнению с BGA с проводимостью 1,2 Вт/мК.
Исследование случая: чип умных часов с использованием LGA снизил пиковые температуры с 92 °C до 68 °C при нагрузке GPS.
Какие производственные проблемы возникают при пайке корпусов LGA?
Пайка LGA похожа на вдевание нитки в иголку? Распространенные болевые точки включают выравнивание контактных площадок[^1] и пустоты в пасте. Вот как победить.
Пайка LGA требует точного выравнивания контактных площадок и печатной платы (погрешность ≤50 мкм). Бесоксидные контактные площадки и контролируемая азотом пайка снижают пустоты до <5%, что является критически важным для надежности автомобильного класса 1.
Проблемы пайки и Таблица смягчения последствий
| Проблема | Влияние | Решение |
|---|---|---|
| Окисление контактной площадки | Плохое смачивание припоя | Предварительная очистка плазмой |
| Объем пасты | Пустоты или перемычки | Оптимизация апертуры трафарета (±0,05 мм) |
| Профиль оплавления | Холодные соединения/шок | Управление скоростью линейного изменения (2 °C/сек) |
| Коробление | Несоосность | Крепления носителя во время оплавления |
Хаки выравнивания: Системы технического зрения с точностью 10 мкм и реперные маркеры сокращают ошибки размещения на 75%.
Химия пасты: Паяльная паста типа 4 (частицы 20–25 мкм) обеспечивает соединения без пустот в LGA с шагом 0,4 мм.
Заключение
Корпуса LGA решают современные дилеммы печатных плат с эффективностью плоского контакта, термическим мастерством и гибкостью проектирования. Для инженеров IoT и автомобильной промышленности внедрение LGA означает меньшие размеры сборки, более холодную работу и безболезненную переделку. Модернизируйте свой следующий проект — используйте сетку-массив.
