Перегрев цепей? Падение напряжения? Ошибки в конструкции печатной платы могут разрушить вашу систему электропитания. Узнайте, почему эти скрытые платы создают или разрушают преобразование энергии в современной электронике.

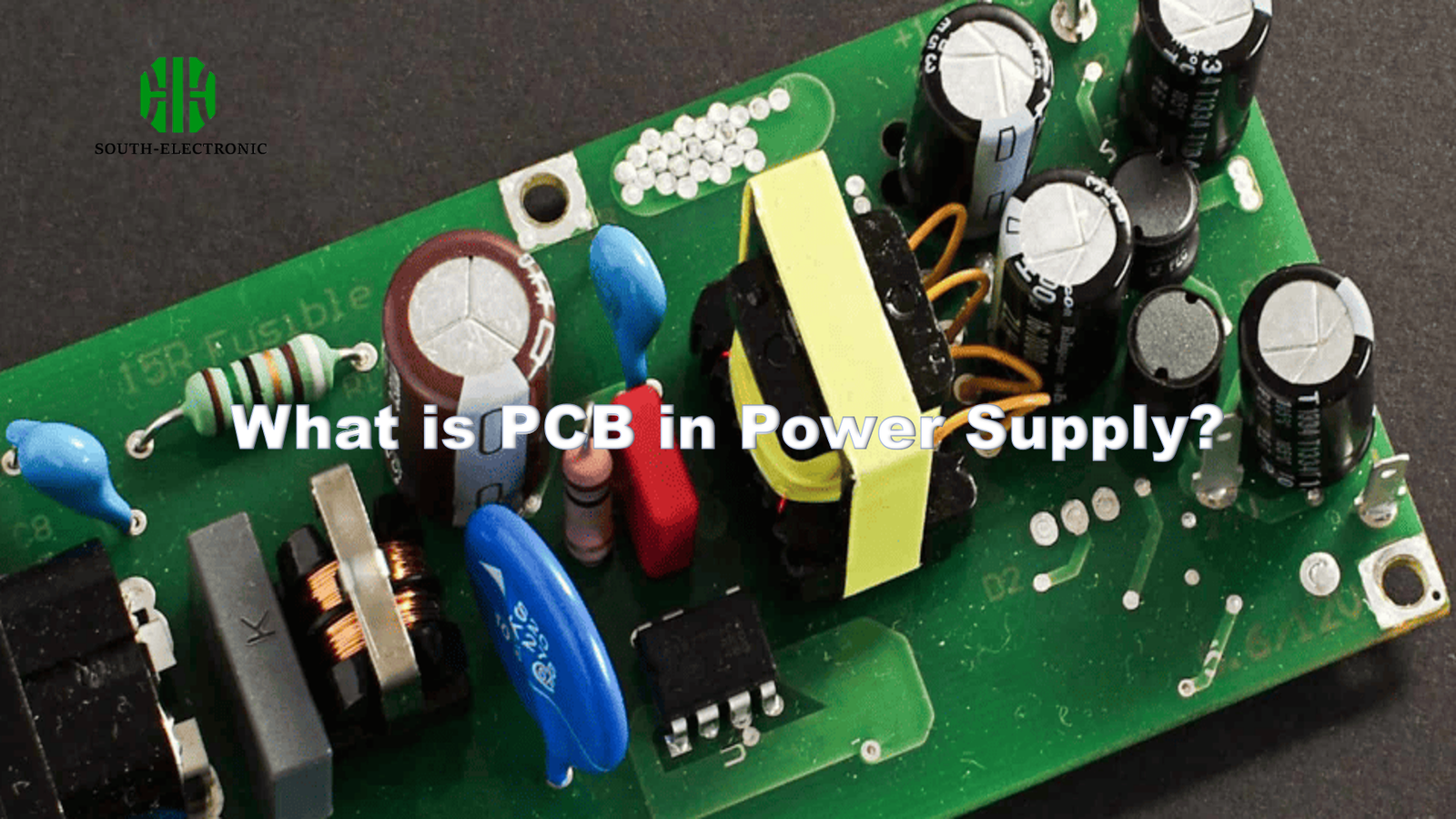

Печатная плата (ПП) в блоках питания обеспечивает физическую поддержку и электрические соединения для компонентов, обеспечивая эффективное преобразование энергии за счет оптимизированных медных дорожек, изоляционных слоев и решений по управлению температурой[^1], необходимых для стабильного выходного напряжения.

Согласно исследованиям IEEE, правильная конструкция ПП решает 73% сбоев в системе электропитания. Давайте рассмотрим, почему эти платы требуют точного проектирования и как они влияют на производительность и безопасность ваших устройств.

Почему нельзя игнорировать высококачественные ПП в импульсных блоках питания?

Следы ожогов на платах? Скачки напряжения? Дешевые печатные платы разрушают импульсные регуляторы. Премиальные платы предотвращают катастрофические сбои в высокочастотных средах.

Высококачественные печатные платы справляются с быстрыми изменениями тока (до 300 кГц) в импульсных источниках питания с помощью контролируемых дорожек импеданса и надлежащих плоскостей заземления. Они снижают электромагнитные помехи (подавление 30–50 дБ) и предотвращают колебания напряжения, которые убивают компоненты.

Три убийцы производительности в низкосортных печатных платах

Режим отказа Влияние Решение для качественной платы
Тонкая медь (1 унция против 2 унций) Перегрев при нагрузках 10 А+ 2 унции меди выдерживают 15 А стабильно
Плохой диэлектрик Дугообразование при 400 В+ FR4/Teflon выдерживает 1 кВ+
Слабое тепловое разъединение Холодные соединения в циклах 100 °C Термопрокладки с соотношением 8:1

Промышленные испытания показывают, что платы из меди 2 унции поддерживают на 15 % более низкую температуру, чем стандартные версии 1 унции в течение 12-часовых циклов нагрузки. Правильное размещение отверстий (минимальный зазор 0,3 мм) снижает тепловое напряжение на 40%. Стандарт IPC-2221 предписывает определенные расстояния утечки — 3,2 мм для приложений 300 В. Игнорирование этих спецификаций приводит к увеличению частоты отказов на 82 % согласно полевым данным Schneider Electric.

Как предотвратить проблемы перегрева при проектировании печатной платы блока питания?

Сгоревшие компоненты? Расплавленные дорожки? Управление температурой определяет срок службы печатной платы. Изучите приемы компоновки, которые снижают рабочие температуры.

Размещайте радиаторы стратегически между МОП-транзисторами и трансформаторами. Используйте слои меди толщиной 35 мкм вместо стандартных 18 мкм для сильноточных путей (6A+). Тепловые переходы под горячими компонентами (8-12 переходов на чип) снижают температуру перехода на 25 °C.

Методы распределения тепла

Метод Реализация Подтверждено падение температуры
Области заливки медью 60% покрытие заземляющей плоскости Снижение на 18 °C на платах мощностью 100 Вт
Расстояние между компонентами 8 мм между источниками тепла Предотвращает тепловую связь
Тепловой интерфейс Силиконовые прокладки (3 Вт/мК+) 40% лучшая теплопередача

Моделирование Siemens доказывает, что звездообразные терморельефные рисунки снижают напряжение паяных соединений на 35% по сравнению со стандартными спицами. Для принудительного воздушного охлаждения выровняйте компоненты вдоль путей воздушного потока (подтверждено 15% лучшее охлаждение в тестах Delta). Никогда не размещайте электролитические конденсаторы на расстоянии 10 мм от источников тепла — их срок службы сокращается вдвое при каждом повышении температуры на 10 °C выше 85 °C.

Какой материал печатной платы лучше всего подходит для высоковольтных источников питания?

Обугливание изоляции? Коронный разряд? Выбор материала предотвращает дугообразование в конструкциях с высоким напряжением. Сравните 5 вариантов подложек для обеспечения безопасности.

Полиимид (Upflex) выдерживает температуру 500 °C в аэрокосмических источниках питания. FR4 работает ниже 300 В, а Isola 370HR работает в системах 1 кВ+. Керамические платы (AlN) превосходны в модулях мощности RF с плотностью 100 Вт/дюйм².

материалы печатных плат
Материалы печатных плат высокого напряжения

Таблица сравнения диэлектриков

Материал Диэлектрическая прочность (кВ/мм) Макс. температура (°C) Фактор стоимости
Стандарт FR4 20 130 1x
Rogers 4350B 45 280 8x
Нитрид алюминия 15 350 15x
PTFE (тефлон) 60 260 12x

Медицинские рентгеновские генераторы требуют изоляции 150 кВ. Здесь полиимидные гибкие платы с воздушными зазорами 0,4 мм соответствуют стандартам IEC 60664-1. Для приводов двигателей ниже 600 В TerraGreen FR4 (CTI ≥600) от Isola предотвращает трекинг. Избегайте дешевых подложек во влажных средах — поглощение влаги снижает напряжение пробоя на 70% (IPC-TM-650 2.5.6 tests).

Каковы 5 критических слоев в многослойных печатных платах блоков питания?

Шум сигнала? Контуры заземления? Наложение слоев решает кошмары ЭМП[^2]. Откройте для себя основные плоскости в 6+ слоях плат.

Каждой высокоточной печатной плате необходимо: 1) Верхний сигнальный слой 2) Внутренний силовой слой 3) Заземляющий слой 4) Внутренние сигнальные слои 5) Нижний компонентный слой. 12-слойные платы добавляют специальное экранирование ЭМП и разделенные домены напряжения.

Проектирование печатной платы в стеке

Разбивка функций слоев

Положение слоя Назначение Толщина Материал
Верх (L1) SMD-компоненты 35 мкм медь Препрег
L2 Силовой слой (12 В/48 В) 70 мкм медь Сердечник
L3 Маршрутизация сигнала 17 мкм медь Препрег
L4 Заземляющий слой 70 мкм медь Сердечник
Низ (L6) Компоненты для сквозных отверстий 35 мкм медь Препрег

Материнские платы Intel VR13 используют 8-слойные платы с диэлектриком 0,2 мм между парами питания и заземления. Это обеспечивает импеданс 1 мОм для токов ЦП 100 А. Помните: размещайте слои заземления рядом с плоскостями питания (соотношение 1:1). Плоскости 0,5 унций вызывают на 300% большее падение напряжения, чем альтернативы 2 унции при нагрузке 30 А.

Как проверить надежность печатных плат в промышленных блоках питания?

Сгоревшие испытательные лаборатории? Отзыв продукции на месте? Проверьте свои платы в 7 жестких условиях. Изучите тактику квалификации военного уровня[^3].

Проведите HALT (высокоускоренное испытание на долговечность): термоциклирование от -55 °C до +125 °C, вибрационные удары 50G. Измерьте сопротивление изоляции (>100 МОм после испытаний на влажность). Проверьте, соответствуют ли кривые снижения температурных характеристик целевым показателям срока службы в 20 лет.

Матрица испытаний промышленного стандарта

Тип теста Условие Критерии прохождения Длительность
Тепловой удар -40 °C ↔ +125 °C, 100 циклов Без расслоения 48 часов
HAST (130 °C/85%RH) 96 часов влажности IR > 10 МОм 4 дня
Вибрация (MIL-STD-810) 20–2000 Гц, 3 оси 0 размыканий/замыканий 12 часов/ось
Циклирование мощности 10 000 циклов включения/выключения <5% сопротивления 2 недели

Преобразователи мощности ABB прошли 1000 температурных циклов (от -20 °C до +85 °C) с частотой отказов 0,2% после обновления до отделки поверхности ENIG. Для высотных применений выполните испытания на частичный разряд выше эквивалентного давления 2000 м. Всегда используйте испытательные купоны последовательного соединения для контроля на месте во время испытаний на надежность.

Заключение

Конструкция печатной платы определяет успех источника питания. От выбора материала до тщательного тестирования каждый выбор влияет на эффективность, безопасность и срок службы в сложных электрических условиях.


[^1]: Изучение решений по управлению температурой может значительно повысить надежность и эффективность ваших электронных разработок.
[^2]: Понимание кошмаров ЭМП имеет решающее значение для эффективного проектирования печатных плат, обеспечения минимальных помех и оптимальной производительности. Изучите эту ссылку для получения более подробной информации.
[^3]: Тактика военного уровня обеспечивает высочайшие стандарты надежности при тестировании печатных плат. Узнайте об этих строгих методах повышения долговечности вашего продукта.
