Вы когда-нибудь сталкивались с проблемами плат, которые трескаются под давлением или заставляют инженеров делать компромиссы в проектировании, занимающие место? Традиционные ПП (печатные платы) не могут гнуться — пока не сейчас.

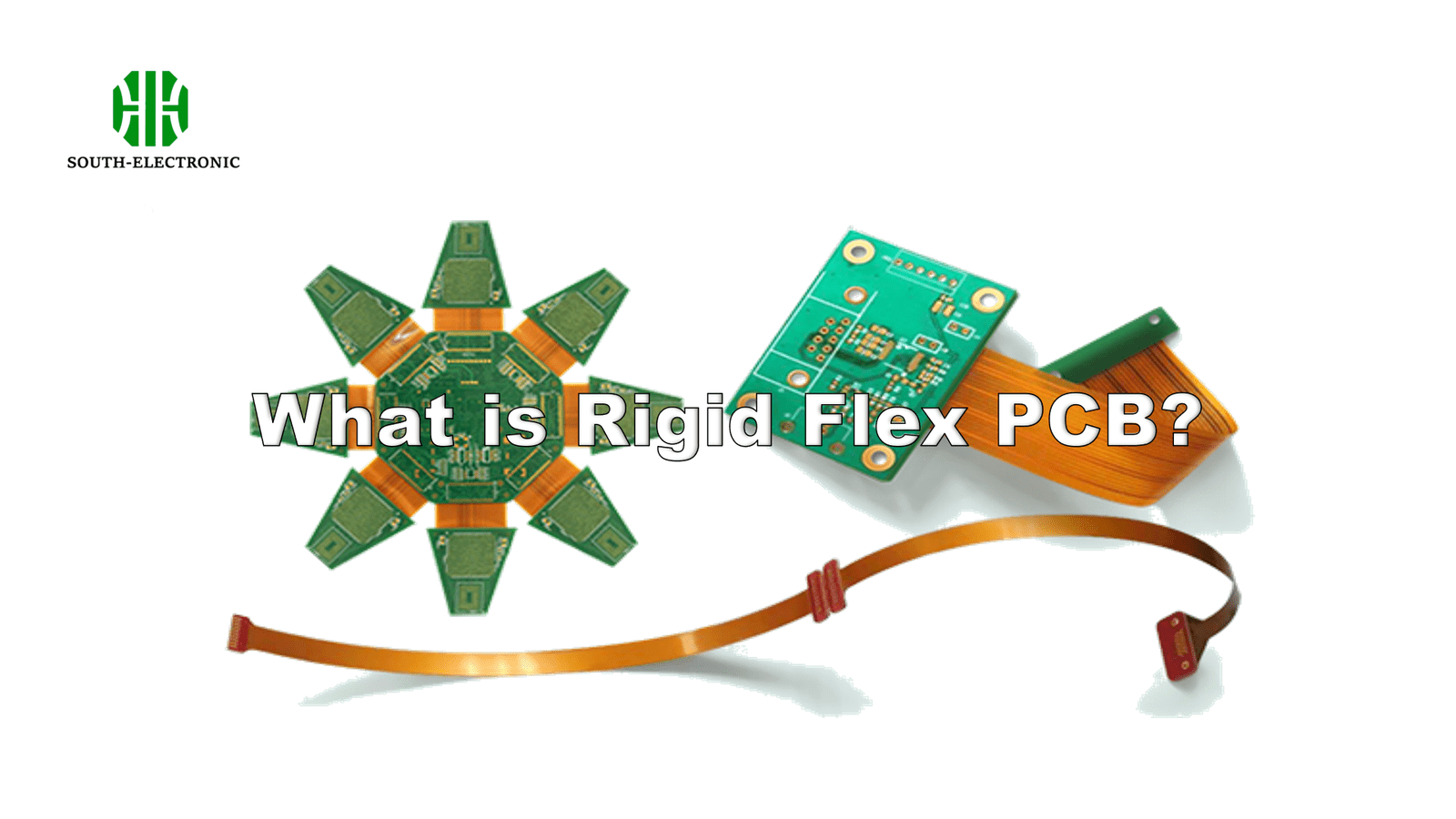

Жестко-гибкие ПП[^1] объединяют жесткие и гибкие материалы схемы в единую трехмерную структуру, устраняя соединители и улучшая надежность в изгиб-kritических приложениях, таких как медицинские имплантаты и авиационные системы. Эти гибридные платы достигают снижения веса на 50-70% по сравнению с традиционными сборками ПП в соответствии со стандартами IPC.
Давайте разберемся, почему крупные технологические компании переходят на жестко-гибкие решения и как избежать ловушек реализации, которые могут сорвать ваш следующий проект по аппаратному обеспечению.
Ключевые преимущества жестко-гибких ПП?
Почему инженеры выбирают сложные жестко-гибкие конструкции вместо традиционных плат? Ответ лежит в трех революционных преимуществах.
Жестко-гибкие ПП уменьшают точки отказа соединителей[^2] на 83%, а также обеспечивают размещение компонентов в 3D-пространстве под углом 360 градусов, что делает их необходимыми для складываемой электроники и систем критически важных для миссии. Военные исследования показывают улучшение сопротивления вибрациям на 40% по сравнению с традиционными сборками ПП.
Структурные преимущества, раскрытые
Современные жестко-гибкие конструкции решают четыре критических инженерных проблемы:
| Проблема | Жесткая ПП | Гибкая ПП | Жестко-гибкая ПП |
|---|---|---|---|
| 3D-макет | Ограничен | Частичный | Полный 360° |
| Вибрация | Ограничение 6G | 8G | Толерантность 12G |
| Вес | 100% | 70% | 50-60% |
| Соединители | 15-30 | 5-10 | 0-3 |
От двигателей смарт-часов до компонентов спутников, этот гибридный подход позволяет создавать более тонкие профили, сохраняя целостность схемы под механическим напряжением. Секрет заключается в слоях гибкой полиимидной пленки[^4], прикрепленных к жестким секциям FR4 с помощью запатентованного процесса ламинации.
Как работают жестко-гибкие ПП?
Какие физические принципы позволяют схемам гнуться без разрушения? Все дело в стратегическом материаловедении.
Жестко-гибкие платы чередуют жесткие слои с динамическими зонами гибкости, используя контролируемые следы импеданса[^5], достигая более 200 000 циклов изгиба в носимых устройствах, сохраняя целостность сигнала. Стандарты IPC-6013D определяют минимум 8 слоев для высоконадежных приложений.
)
Матрица гибкого жесткого объяснена
Пять элементов определяют успешную реализацию жесткого гибкого:
-
- Минимальная толщина материала 10Х
- Статические и динамические требования к изгибу
-
Выбор адгезива[^7] Тип Диапазон температур Гибкость Акрил -55°C-125°C Средняя Эпоксид -40°C-110°C Низкая Силикон -100°C-200°C Высокая -
Размещение жестких слоев
Стратегические переходы FR4/Полиимид предотвращают разрушение пайных соединений -
Конформные покрытия
Защищают динамические зоны гибкости от влаги/повреждений окружающей среды -
Протоколы тестирования
Тестирование 85/85 TH[^8] (85°C/85% RH) подтверждает надежность класса автомобильной промышленности
Производители медицинских устройств сообщают о показателях надежности 99,98%, когда следуют этим протоколам проектирования при реализации кардиостимуляторов.
Общие проблемы в производстве жестко-гибких ПП?
Почему 68% проектов жестко-гибких ПП пропускают сроки? Три скрытые препятствия спотыкают даже опытные команды.
Сжатие материала во время ламинации вызывает до 0,3% вариации размеров, требуя точных алгоритмов термокомпенсации и 5-осевых лазерных сверл для выравнивания микровиас. NASA JPL сообщает о 22% улучшении выхода с использованием прессов для ламинации под вакуумом.
Разборка производственной опасности
Критические проблемы на каждом этапе производства включают:
Фаза проектирования
- Смешанные значения Dk, вызывающие несоответствия импеданса
- Конфликты коэффициента термического расширения (CTE)[^9]
Прототипирование
- Среднее количество 4-6 циклов вращения для проверки радиуса изгиба
- Стоимость инструмента 12 000-25 000 долларов США для сложных форм
Массовое производство
- Время травления в 3 раза больше для полиимидных слоев по сравнению с FR4
- Специальная обработка для предотвращения деламинации гибких слоев
Ведущие производители, такие как TT Electronics, используют модели прогнозирования сжатия на основе ИИ[^10], чтобы добиться точности ±0,05 мм выравнивания слоев — критически важной для военных/аэрокосмических конструкций с 16+ слоями.

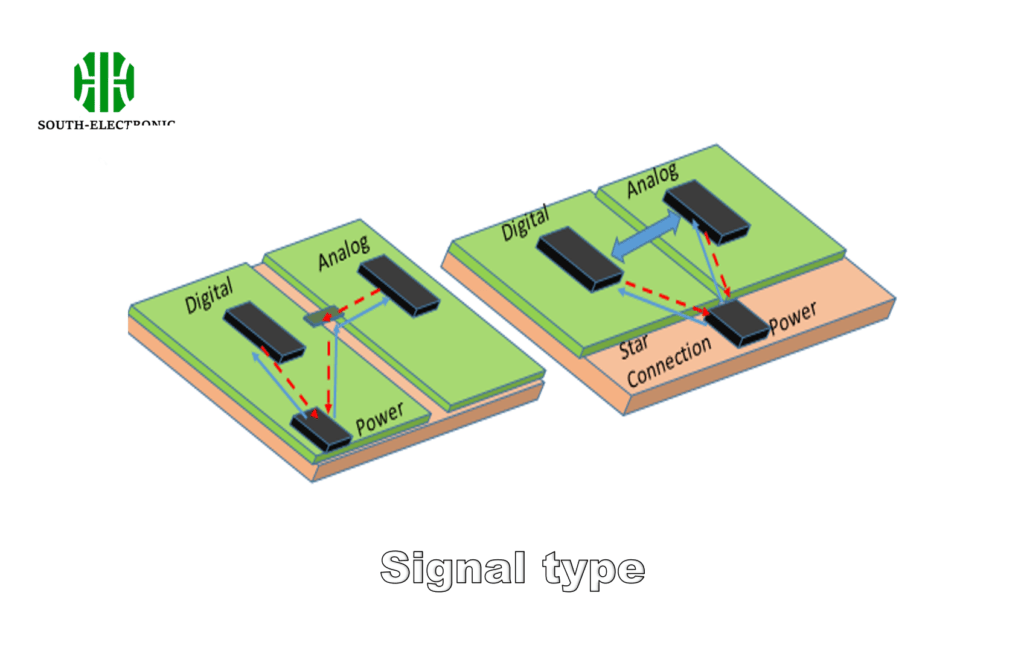

Жесткая или гибкая или жестко-гибкая ПП: какой тип ПП подходит для вашего проекта?
Выбор неправильного типа ПП может увеличить затраты на составление бюджета (BOM) на 300%[^11] — как решить?
Выбирайте жесткие платы для проектов, чувствительных к затратам, с 2D-макетом, чисто гибкие для динамических потребностей в изгибе с радиусом менее 5 мм, и жестко-гибкие для 3D-систем высоконадежных приложений, требующих <0,3% показателей отказов за 100 000+ циклов. Системы ADAS автомобильной промышленности показывают экономию затрат на 40% при использовании жестко-гибких ПП по сравнению с альтернативами, наполненными соединителями.
)
Фреймворк для принятия решений инженерами
Используйте эту матрицу оценки, чтобы оптимизировать выбор:
| Критерий | Жесткая (1-5) | Гибкая (1-5) | Жестко-гибкая (1-5) |
|---|---|---|---|
| 3D-возможность[^12] | 1 | 3 | 5 |
| Сигналы высокоскорости | 5 | 2 | 4 |
| Сопротивление вибрациям | 2 | 4 | 5 |
| Первоначальные затраты | 5 | 3 | 2 |
| Сложность сборки | 5 | 2 | 3 |
| Эффективность веса | 2 | 4 | 5 |
Устройства потребительской электроники обычно выбирают жестко-гибкие ПП, когда толщина продукта должна оставаться ниже 8 мм с требованиями изгиба, в то время как промышленные контроллеры часто выбирают жесткие платы из-за их экономической эффективности.
Заключение
Жестко-гибкие ПП решают критические проблемы пространства и надежности в современной электронике, но требуют тщательной реализации принципов материаловедения и термического управления для успешного развертывания.
