Ваша печатная плата может выйти из строя от одной капли воды или тряски на грузовике. Эта постоянная опасность не даёт инженерам-электронщикам спать по ночам, нуждающимся в пуленепробиваемой защите. Заливка герметизирует уязвимые схемы.

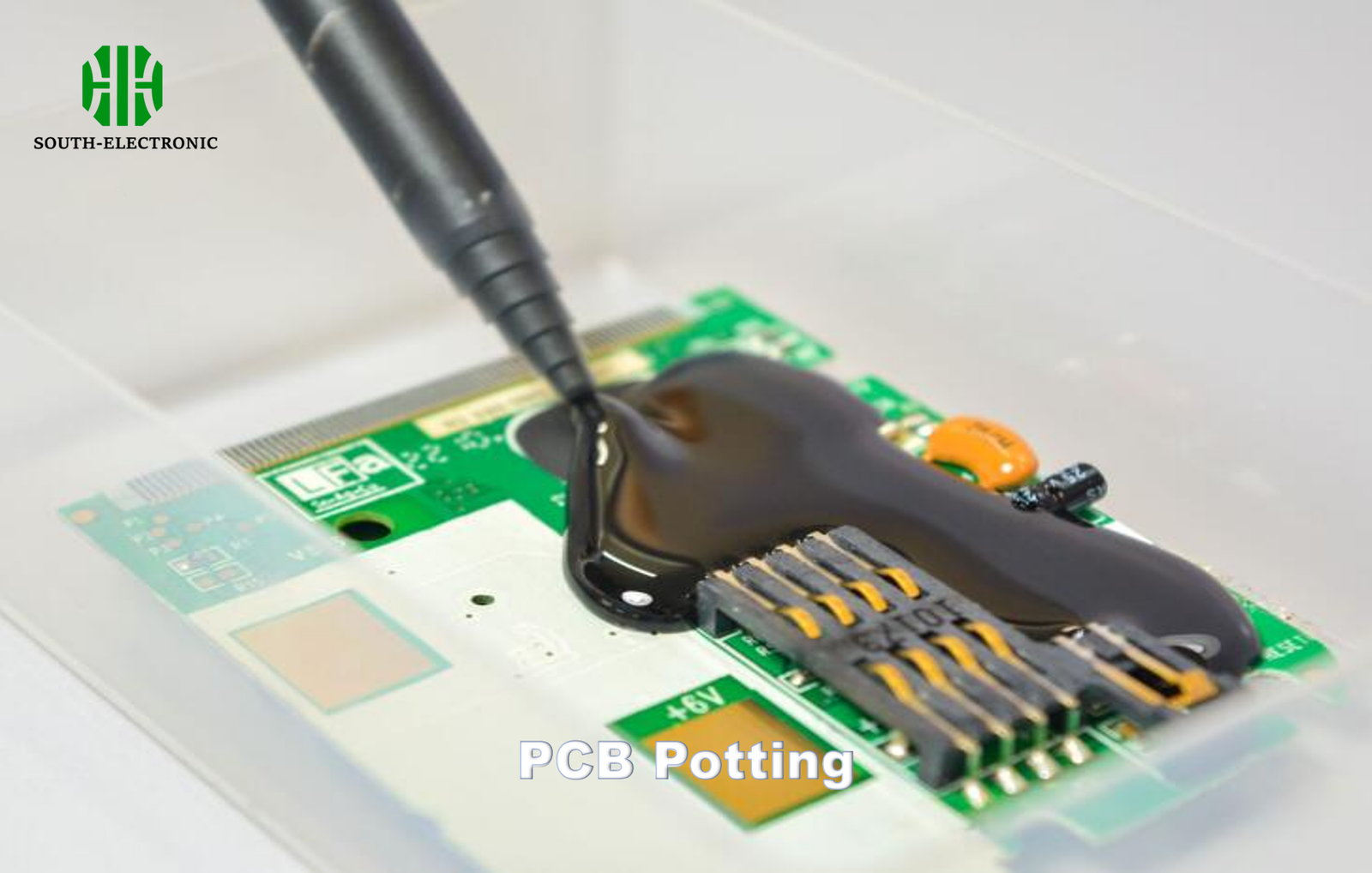

Заливка включает в себя заливку жидкой смолы в форму с узлами печатной платы, после чего она затвердевает, образуя прочный экран от влаги, химикатов и ударов. Это обеспечивает полную инкапсуляцию, в отличие от покрытий, наносимых на поверхность.
Теперь давайте рассмотрим ключевые решения, связанные с заливкой, в сравнении с другими методами, как усовершенствовать процесс и избежать скрытых ловушек при использовании этого важнейшего метода защиты.
Заливка[^1] Печатная плата против Конформного покрытия[^2]: Какая защита действительно нужна вашей электронике?
Ударные повреждения только что обошлись мне в 3000 долларов на полевое оборудование. Вас также ждут душераздирающие аварии, если опасные факторы окружающей среды прорвут слабую защиту. Зачем рисковать с частичными покрытиями?
Заливка погружает все узлы в защитную смолу, в то время как тонкие конформные покрытия лишь добавляют поверхностный слой. Используйте заливку для защиты от экстремальных нагрузок, таких как погружение в воду или постоянная вибрация; Выбирайте покрытия для стабильных применений в помещениях, требующих доступа к компонентам.
Выбор правильной стратегии экранирования
Электронная защита не является универсальной. Критическими критериями являются условия эксплуатации, ремонтопригодность и бюджетные ограничения. Основываясь на моих проектах, задайте следующие вопросы:
Три вопроса, которые не подлежат обсуждению
| Критерии | Заливочный раствор | Альтернативное покрытие |
|---|---|---|
| Угроза воздействия влаги[^3] | Водонепроницаемость | Устойчив только к воздействию влаги |
| Ударопрочность[^4] | Матрица для поглощения ударов | Защита поверхности от царапин |
| Необходимость обслуживания[^5] | Перманентная герметизация | Возможность восстановления с помощью растворителей |
Покрытия подходят для прототипов, требующих замены компонентов, или для устройств, работающих в помещении, таких как термостаты. Заливка[^1] борется с суровыми условиями: заводские роботы, морские датчики или системы слежения за транспортными средствами должны выдерживать проникновение воды и сокрушительную вибрацию. Один строительный монитор вышел из строя после того, как покрытие справилось с ежедневной вибрацией от пешеходов, но заливка решила проблему. Тщательно оцените уровень напряжений.
Как добиться идеальной герметизации при заливке печатной платы?
Пузырьки воздуха, попавшие под смолу, стали причиной преждевременной коррозии во влажной Бразилии. Это научило меня: безупречная заливка требует точности в подготовке и выполнении.
Идеальная герметизация требует медленной заливки дегазированной смолы под углом 20–30° в условиях отсутствия вибрации. Стратегический нагрев во время отверждения обеспечивает адгезию без пузырьков. Чистая подготовка поверхности крайне важна.
Освоение безпузырьной инкапсуляции
Пустоты становятся магистралями для проникновения влаги. Достижение герметичности включает три критических этапа, которые я освоил, внедряя телематические устройства:
Точные шаги для обеспечения надежности
| Этап | Передовой опыт | Распространенные ошибки |
|---|---|---|
| Подготовка | Очистка поверхности с помощью плазменной обработки | Загрязнение отпечатками пальцев |
| Заливка | Медленная, непрерывная струя с одного края | Ускоренная заливка с захватом воздуха |
| Отверждение | Изменение температуры ±5°C/мин | Неравномерный нагрев приводит к трещинам |
Всегда предварительно нагревайте компоненты до температуры, соответствующей температуре смолы. Проект солнечного контроллера? Платы комнатной температуры стали причиной растрескивания корпусов во время термоциклирования, поскольку смола усаживалась быстрее, чем печатные платы. Тщательная заливка под углом уменьшает количество скопившихся пузырьков — я использую шприцы для сложных плат. Микроскопические зазоры — залог успеха в борьбе с конденсатом.
Каковы скрытые затраты и сложности заливки печатных плат?
На моем складе хранилось 200 залитых плат, испорченных из-за ошибок в расчетах отверждения. Помимо цен на материалы, есть и дорогостоящие ловушки: сбои в процессе производства и сокращение бюджета на возвраты.
Стоимость заливки включает дополнительные трудозатраты (20–40%), брак партии (5–15%) и расходы на испытательное оборудование. Усадка смолы и термические напряжения создают хронические проблемы с надёжностью, а переделка означает разрушение узлов.
Подсчёт реальной стоимости
Первоначальные расчёты часто упускают из виду факторы, влияющие на стоимость:
Анализ затрат на непредвиденные последствия
| Категория расходов | Типичные последствия | Стратегии смягчения |
|---|---|---|
| Настройка процесса | Стоимость адаптации пресс-формы | Стандартизация конструкций корпусов |
| Длительные циклы | Ограничения по времени отверждения | Инвестирование в быстросхватывающиеся эпоксидные смолы |
| Отходы материала[^6] | Вспенивание/перелив 5-8% смолы | Вакуумные смесительные камеры |
| Затраты на отказы | Возврат в полевых условиях + повторная калибровка | Камера для испытаний на воздействие окружающей среды |
Стоимость материалов учитывается не только при расчете на литр смолы. Опыт неисправных медицинских приборов научил меня: возврат авиатранспортом позволяет мгновенно сэкономить на дешевых смолах. Деформации, вызванные несоответствием температур, доминируют в статистике отказов. Теперь я создаю прототипы в диапазоне температур жизненного цикла — ваше производство экономит месяцы благодаря данным стресс-тестов.
Как предотвратить образование пустот и трещин на залитых печатных платах?
Убытки от неудачных испытаний в аэрокосмической отрасли ($$) связаны с микротрещинами. Пустоты становятся резервуарами воды при перепадах температур. Для предотвращения обоих этих факторов требуется строгий контроль процесса.
Предотвращайте образование пустот путем дегазации смесей смол и заливки в вакуумные камеры. Предотвращайте появление трещин с помощью материалов для печатных плат, соответствующих КТР смолы. Добавление кремниевых наполнителей снижает усадку.
Разработка безупречной инкапсуляции
Треснувшие герметики постепенно выходят из строя. Учитывайте механизмы формирования с помощью материаловедения и физики:
Борьба с несовершенствами в больших масштабах
| Вид отказа | Основная причина | Путь решения |
|---|---|---|
| Пустоты | Захваченный воздух/газ во время заливки | Вакуумная обработка до/после заливки |
| Расслоение | Плохая адгезия к поверхности | Поверхностно-активируемые грунтовки |
| Термические трещины | Смола с КТР > следы меди | Пластификаторы + наполнители |
| Напряжения при отверждении | Чрезмерно ускоренные реакции | Контролируемое многоступенчатое отверждение |
Исчерпывающее пеногашение остается критически важным. Проект с погружным датчиком показал: время разрежения создает пузырьки, а чрезмерное количество циклов приводит к преждевременному гелеобразованию. Используйте эпоксидные смолы с КТР, соответствующие КТР — мои промышленные системы управления прослужили дольше благодаря силиконовым смолам, гибким вокруг жестких компонентов. Контролируйте отверждение, как пекарь следит за хлебом.
Заключение
Заливка печатных плат создаёт важную защиту от воздействия окружающей среды, но требует технических знаний о материалах, технологических проблемах и управлении затратами при разработке защитных стратегий (максимум 40 слов).
