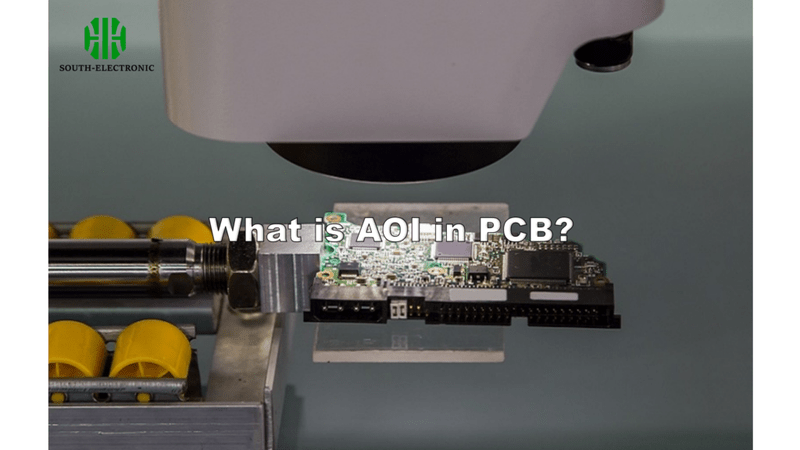

Подумайте о крошечных ошибках, скрытых на печатных платах. Эти небольшие ошибки могут испортить целые электронные устройства. Вам необходим надежный контроль качества. Автоматизированная оптическая инспекция (AOI) решает эту проблему с помощью интеллектуальных систем камер.

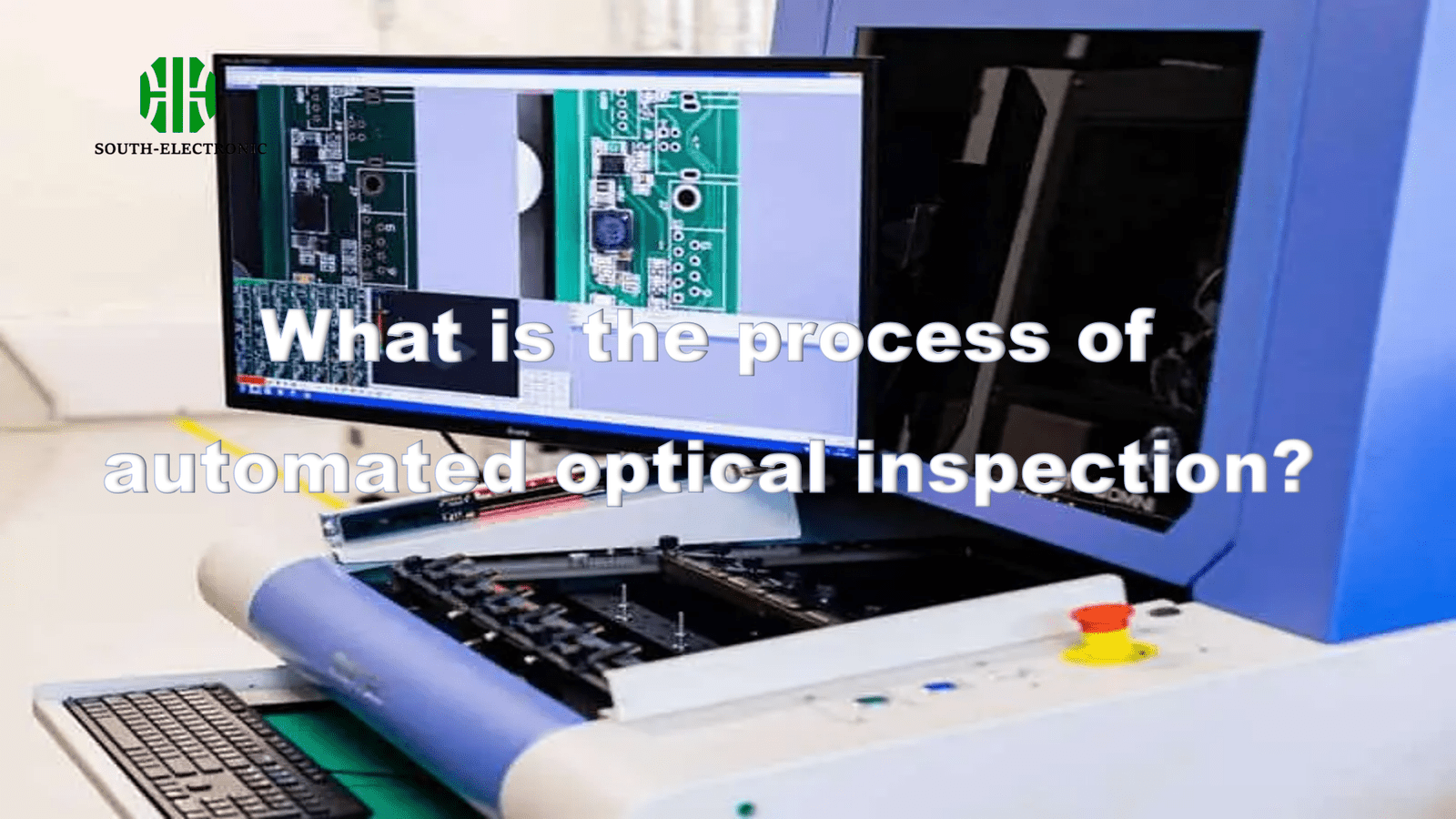

AOI использует камеры для сканирования печатных плат, сравнения изображений с идеальными стандартами и выявления дефектов, таких как отсутствующие детали или некачественная пайка. Это происходит быстро в процессе производства. Система выявляет проблемы, которые люди часто упускают из виду.
Теперь вы знаете, что AOI выявляет производственные дефекты. Но почему вам стоит это использовать? Давайте рассмотрим его применение в реальной жизни, стоимость и оптимальные стратегии размещения.
Для чего используется AOI?
Представьте себе, что вы отправляете клиентам бракованную продукцию. За этим следуют возвраты и ущерб репутации. Вам необходимо как можно раньше пресекать появление бракованной продукции. AOI предотвращает этот кошмар экономически эффективно.

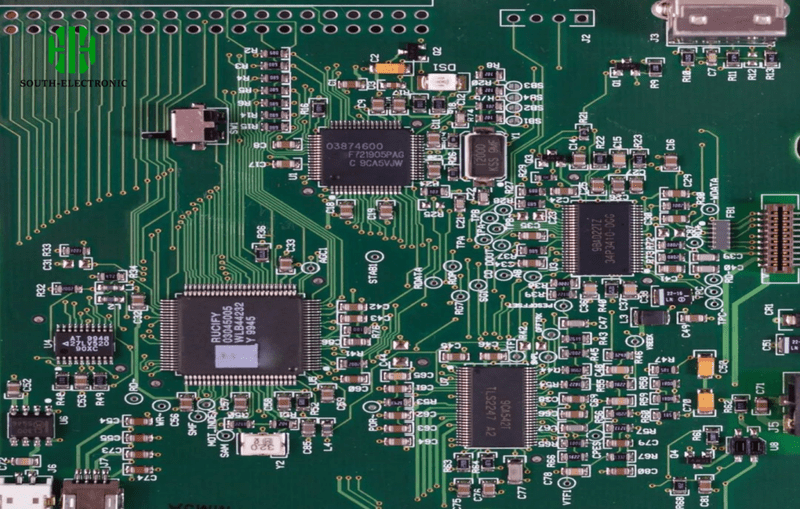

AOI проверяет электронные компоненты, такие как печатные платы, на наличие распространённых дефектов: отсутствующие компоненты, несоосность деталей, дефекты пайки и неисправные компоненты. Это заменяет медленный человеческий контроль.
Заводы по всему миру используют AOI для поддержания стандартов качества. Его роль растёт по мере уменьшения размеров электронных компонентов. Позвольте мне рассказать о его основных областях применения:
Основные возможности инспекции
AOI в первую очередь выявляет производственные ошибки путём распознавания образов. Вот его методы обнаружения:
| Тип обнаружения | Обнаруженные неисправности | Почему это важно |
|---|---|---|
| Проверка наличия | Отсутствующие микросхемы/компоненты | Предотвращает появление неработающих плат |
| Анализ положения | Несоосность соединений | Предотвращает короткие замыкания |
| Контроль пайки | Избыток/недостаток припоя | Предотвращает сбои в соединении |
| Проверка полярности | Перепутанные детали | Выявляет ошибки сборки |
Однажды я видел, как система AOI обнаружила перевёрнутые конденсаторы, которые пропустили 5 техников. Это сэкономило 80 000 долларов на отзыве. Такие стабильные результаты делают AOI незаменимым инструментом для крупносерийного производства.
Где AOI добавляет ценность
Помимо поиска дефектов, AOI обеспечивает прослеживаемость. Каждая отсканированная плата получает отчёт о качестве. Менеджеры по производству используют эти данные для:
- Обнаружения повторяющихся ошибок оборудования
- Отслеживания закономерностей дефектов с течением времени
- Подтверждения качества строгим клиентам
- Снижения затрат на брак
Сколько AOI ДЕЙСТВИТЕЛЬНО сэкономит/затратит?
Представьте себе ежемесячные расходы на ремонт, связанные с поломками на месте. Жалобы клиентов истощают ресурсы. Вам нужны предсказуемые расходы. AOI снижает процент отказов.
Системы AOI стоят 50 000–150 000 долларов США на старте. В дальнейшем вы экономите 60–90% на ручной инспекции. Окупаемость на высокопроизводительных линиях происходит быстрее.
Цена на первый взгляд кажется высокой. Давайте рассмотрим, куда уходят и возвращаются деньги:
Анализ затрат
Внедрение AOI сопряжено с явными и скрытыми затратами:
| Категория затрат | Диапазон | Примечания |
|---|---|---|
| Закупка оборудования | 50–150 тыс. долларов США | Зависит от скорости/точности |
| Настройка программного обеспечения | 10–30 тыс. долларов США | Программирование рецептов для каждого изделия |
| Обучение операторов | 3–8 тыс. долларов США | 2–4 недели на одного специалиста |
| Ежегодное обслуживание | 10–15% от цены | Включает камеры и калибровку |
Расчет экономии
Хорошо настроенный AOI окупается за 12–18 месяцев. Мой клиент сократил трудозатраты на доработку на 75% в год. Обратите внимание на следующие области экономии:
– Сокращение трудозатрат: 3 инспектора (45 долларов США в час) → 1 оператор AOI (30 долларов США в час)
– Сокращение брака: Раннее выявление дефектов экономит платы (50–200 долларов США за каждую)
– Предотвращение возвратов: Полные отказы обходятся в 10 раз дороже, чем ремонт на заводе
– Выигрыш в скорости: AOI проверяет 5–20 плат в минуту, в то время как человек проверяет 1–2 платы в минуту
Производители с широким ассортиментом продукции сталкиваются с более медленной окупаемостью инвестиций. В первую очередь сосредоточьтесь на линиях SMT с высокой производительностью.
Где лучше всего подходит AOI в моей производственной линии SMT?
Наблюдайте, как дефекты обнаруживаются после оплавления. Ремонт становится грязным и дорогим. Раннее обнаружение наиболее важно.
Размещайте AOI после нанесения паяльной пасты (SPI) и после оплавления. Эти места выявляют 95% дефектов перед финальным тестированием.
Местоположение влияет на то, какие проблемы вы решите. Давайте рассмотрим варианты размещения:
Критические точки размещения
Каждый этап служит различным целям качества:
После принтера для нанесения паяльной пасты
- Обнаруживает: Ошибки припоя, неравномерное нанесение
- Преимущество: Устраняет проблемы до установки компонентов
- Повышение точности: Выявление до 98% дефектов
После установки компонентов
- Обнаруживает: Отсутствующие/смещенные резисторы/чипы
- Преимущество: Позволяет вносить коррективы перед оплавлением
- Простота ремонта: Быстрое исправление ошибок
После печи оплавления
- Обнаруживает: Дефекты пайки, эффект «надгробного камня», деформацию
- Ценность: Окончательная проверка перед функциональными испытаниями
- Качество данных: Контроль после оплавления выявляет проблемы, связанные с нагревом
Выбор расположения AOI в соответствии с вашими потребностями
Небольшие производители выигрывают от использования отдельных систем пост-оплавления. Крупные заводы используют последовательное размещение AOI. Я рекомендую начинать с пост-оплавления, а затем добавлять пред-оплавление по мере роста объёмов. Избегайте узких мест — AOI должна обрабатывать платы как минимум на 15% быстрее, чем скорость линии.
Заключение
AOI автоматизирует визуальный контроль с помощью камер и сопоставления с шаблонами. Размещайте систему стратегически, чтобы сократить расходы и повысить качество. Начните надёжно проверять свои платы уже сегодня.
