Вы потеряли деньги на последнем печатном плате. Израсходованный материал увеличил ваши расходы. Стандартные размеры панелей решают эту проблему, но мало кто из инженеров использует их правильно.
Распространённые стандарты, такие как 18×24 дюйма или 12×18 дюймов, обеспечивают баланс между эффективностью использования материалов и совместимостью с оборудованием. Универсального размера не существует — оптимальное решение зависит от вашего производственного оборудования и размеров печатной платы. Всегда увеличивайте количество плат на панели, чтобы сократить отходы.
Понимание стандартов панелей — это лишь первый шаг. То, как вы разделяете эти панели, существенно влияет на вашу прибыль. Продолжайте читать, чтобы обнаружить скрытые ловушки затрат.

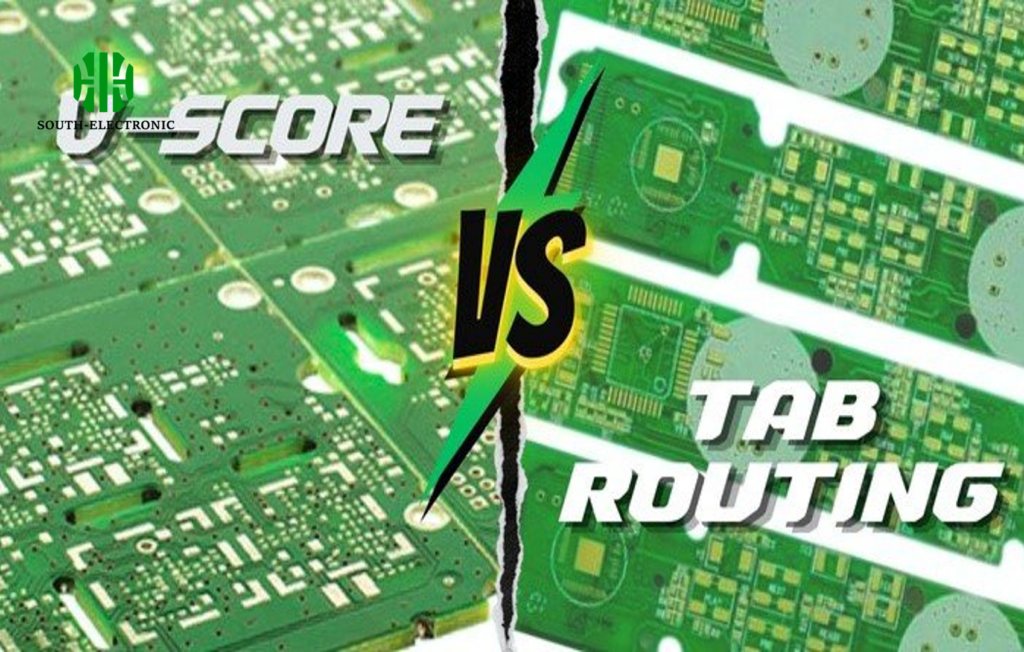

Как метод разделения (V-score/tab routing) влияет на проектирование размера панели?
Хрупкие платы ломаются при разделении? Это ваш метод разделения не работает. Неправильный выбор в данном случае приводит к компромиссам в отношении размера панели и повышает частоту отказов.
Для V-образных вырезов требуется зазор 0,5 дюйма (1,2 см), что сокращает полезное пространство. Фрезерование с помощью выступов увеличивает время на оснастку, но позволяет создавать более плотную компоновку. Всегда проверяйте возможности вашего производителя перед окончательным утверждением размеров панели.
Правила проектирования метода отрыва
Ваша панель — это не просто несущая конструкция, это часть производственного процесса. Выбирайте методы отрыва, основываясь на трёх факторах:
| Характеристики | Преимущества V-образных вырезов | Преимущества фрезерования с помощью выступов |
|---|---|---|
| Необходимое пространство | Требуются более широкие границы (уменьшается полезная площадь) | Минимальные отходы между платами |
| Влияние на стоимость | Более быстрая, но ограниченная компоновка Варианты | Более высокая стоимость обработки одной панели |
| Идеально подходит для | Прямоугольных плат без краевых компонентов | Сложных форм или чувствительных компонентов |
Тонкие печатные платы толщиной менее 0,8 мм часто трескаются по V-образным бороздкам при разделении панелей. Я убедился в этом на собственном горьком опыте в проекте по производству носимых устройств — 23% плат треснули. Фрезерование выводов с шагом 2 мм решило эту проблему, но увеличило стоимость панели на 15%. Сбалансируйте надежность и стоимость, предварительно протестировав небольшие партии.
Как размер панели печатной платы и отходы материала влияют на скрытые затраты?
Стоимость материалов выросла на 40% в вашем последнем заказе? Это прибыль, поглощаемая за счет отходов. Стандартные панели размером 18×24 дюйма скрывают неэффективность, если не оптимизировать компоновку.
Небольшие зазоры между платами увеличивают отходы в геометрической прогрессии. Дополнительный зазор в 2 мм на панели размером 18×24 дюйма может привести к потере 127 долларов на 100 панелей. Соответствуйте размерам вашей платы стандартам для оптимального выхода годных изделий.
Методы сокращения отходов
Стоимость отходов кроется в кромках пустых панелей и каналах разводки. Учитывайте их на этапе проектирования:
| Источник отходов | Причина | Стратегия снижения |
|---|---|---|
| Потери на границах | Запасы зажима на станке | Проектирование плат < размера панели на 0,3 дюйма |
| Зазоры сетки | Неправильный расчёт зазоров | Используйте программное обеспечение для панельизации для повышения точности |
| Неправильное соответствие | Несоответствие размеров платы | Скорректируйте параметры платы для максимального выхода годных изделий |
Однажды я перепроектировал матрицу датчиков с 8 до 11 плат на панель 12×18, заменив компоненты. Расходы на материалы снизились на 31%. Производители берут плату за целые панели – каждый пустой квадратный дюйм – это ваши потерянные деньги. Всегда требуйте отчёты об использовании перед массовым производством.
Каких 5 главных ошибок при панельизации стандартных размеров следует избегать?
Звонок с завода в 5 утра: «Ваши панели не подойдут к нашему принтеру». Неправильный зазор по краю панели. Избегайте этих распространённых ошибок, которые приводят к задержкам и расходам на доработку.
Критические ошибки включают игнорирование отверстий под оснастку, неправильное расположение зазоров и смешанную ориентацию плат. Всегда используйте реперные метки и проверяйте, чтобы толщина отрывных язычков превышала 0,8 мм. Всегда отправляйте файлы панелей на предварительную проверку.
Анализ ошибок и способы их устранения
Не учитесь на дорогостоящих ошибках. Избегайте следующих ошибок:
| Ошибка | Последствие | Предотвращение |
|---|---|---|
| Отсутствие инструментальных отверстий | Несоосность сборки | Добавление 3+ 3 мм отверстий с допуском 1° |
| Смешанная ориентация | Неудачная автоматическая пайка | Компоненты должны быть обращены в одну сторону |
| Недостаточно большие выступы | Платы отсоединяются во время сборки | Соблюдайте минимальную ширину выступов 1 мм |
| Отсутствие реперных знаков | Ошибки захвата и установки | Разместите медные маркеры в двух углах |
| Перегруженность | Повреждение от откола | Оставьте 20% свободного пространства между досками |
Я видел, как клиент игнорировал размещение реперных точек. Их сборочный цех запросил 2800 долларов за ручное выравнивание. Простая разметка панели позволила бы избежать этого. Помните: ваш производитель видит сотни проектов — его отзывы на вес золота. Отправьте чертежи панели перед финализацией.
Заключение
Стандартные панели печатных плат, такие как 18×24 дюйма или 12×18 дюймов, сокращают отходы при оптимизации. Грамотно выбирайте методы разделения, минимизируйте зазоры и избегайте ошибок в компоновке, чтобы сократить скрытые затраты.
