Avez-vous déjà conçu un circuit imprimé et été confronté à un chaos de signaux ? Des erreurs haute fréquence peuvent ruiner votre projet. Évitez toute frustration en maîtrisant d'abord ces seuils.

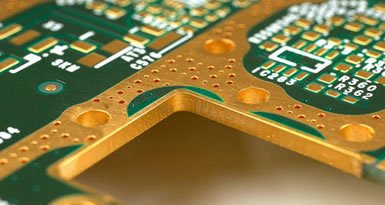

Les circuits imprimés haute fréquence fonctionnent généralement à 500 MHz ou plus, bien que les définitions varient. Les fronts rapides des signaux numériques peuvent également nécessiter des techniques HF, même en dessous de 500 MHz. Le choix des matériaux a un impact crucial sur les fréquences nécessitant des considérations de conception spécifiques.
Comprendre ces plages est important. Mais pourquoi ? Laissez-moi vous expliquer comment la conception HF change tout pour vos cartes.
Pourquoi les signaux haut débit nécessitent-ils des circuits imprimés spéciaux ?
La distorsion du signal perturbe les circuits rapides. Vos données sont corrompues. C'est pourquoi des conceptions de circuits imprimés uniques sont essentielles.
Les signaux haut débit souffrent de réflexions, de diaphonie et de problèmes de synchronisation sans contrôle d'impédance approprié. Des matériaux et des configurations spécifiques préservent la clarté du signal à hautes fréquences.
Défis des circuits imprimés à haute fréquence
La haute fréquence révèle des problèmes cachés grâce à trois effets principaux :
-
Effet de peau
Le courant circule uniquement sur la couche externe d'un conducteur. Cela augmente considérablement la résistance au-delà de 100 MHz. -
Pertes diélectriques
L'énergie est absorbée par le matériau de la carte elle-même. La résine FR4 classique agit comme une éponge à signal. -
Réflexions du signal
Les désadaptations d'impédance provoquent des rebonds imprévisibles des signaux. Les vias deviennent des miroirs.
| Plage de fréquences | Menace principale | Stratégie d'atténuation |
|---|---|---|
| 100-500 MHz | Effet de peau | Traces plus larges |
| 500 MHz - 1 GHz | Pertes diélectriques | Matériaux à faible densité de fréquence |
| 1 GHz et plus | Réflexions | Adaptation d'impédance |
Je me souviens d'un module Wi-Fi qui a échoué à 800 MHz à cause de réflexions non traitées. Nous avons résolu le problème avec des lignes microruban effilées et des substrats à base de Téflon. Le choix du matériau s'est avéré crucial.
Pourquoi le FR4 ne peut-il pas gérer la plupart des applications haute fréquence ?
Le FR4 semble fiable jusqu'à ce que les signaux accélèrent. C'est alors que des pertes inattendues surviennent. Les performances de votre conception chutent brutalement.
Les propriétés diélectriques irrégulières du FR4 entraînent une atténuation importante du signal au-dessus de 500 MHz. Son facteur de dissipation élevé (Df ~ 0,02) le rend inadapté à la plupart des applications GHz.
Décomposition des limites du matériau
Le FR4 présente des défaillances à haute fréquence pour trois raisons structurelles :
-
Incohérence de la résine
Les fibres de verre tissées créent des constantes diélectriques irrégulières (variance Dk > 10 %). Les signaux rencontrent des ralentisseurs invisibles. -
Absorption d'humidité
L'eau emprisonnée augmente les pertes de manière exponentielle. Une semaine humide dégrade les performances. -
Instabilité thermique
Les valeurs Dk varient en fonctionnement. Votre trace de 50 Ω passe à 47 Ω à chaud.
| Propriété | FR4 standard | Matériau HF (par exemple, Rogers) | |---------------------|--------------|----------------------------|
| Facteur de dissipation | 0,018-0,025 | 0,001-0,005 |
| Tolérance Dk | ±10 % | ±2 % |
| Stabilité de fréquence | Faible | Excellente |
Lors d'un projet 2,4 GHz, notre prototype FR4 a perdu 40 % de la puissance du signal. Le passage au Rogers 4350B a immédiatement résolu le problème.
Pourquoi le contrôle de la stratification est-il essentiel pour les cartes multicouches HF ?
Des défauts de stratification se cachent entre les couches. Des chutes d'impédance inattendues apparaissent. Votre carte complexe échoue aux tests finaux.
Une stratification précise maintient une constante diélectrique uniforme sur toutes les couches. Cela garantit une impédance constante dans les configurations de lignes triplaques, essentielles pour les signaux GHz.
Impact du laminage sur la qualité du signal
Trois facteurs déterminent le succès du laminage HF :
-
Contrôle de l'écoulement de la résine
Une résine irrégulière crée des variations d'épaisseur. Un écart de 5 % seulement modifie l'impédance. -
Précision de l'alignement des couches
Des noyaux mal alignés déforment les champs électromagnétiques. Des fuites de signaux entre les couches. -
Élimination des vides
Des poches d'air modifient localement les constantes diélectriques. Chaque bulle agit comme un prisme de signal.
| Type de défaut | Impact fréquentiel | Méthode de détection | ||||
|---|---|---|---|---|---|---|
| Variation d'épaisseur | Décalage d'impédance de ± 3 Ω | Mesures TDR | Désalignement | Augmentation de la diaphonie | Cartographie d'impédance | |
| Vides de résine | Réflexion du signal | Inspection aux rayons X |
J'ai vu une fois une carte 16 couches mise au rebut car des vides de résine provoquaient une résonance GHz. Le fabricant est passé à la stratification sous vide.
Le fabricant est-il vraiment spécialisé dans la production haute fréquence ?
Beaucoup revendiquent une expertise HF. Peu le font. Des lacunes de processus cachées ruinent les cartes. Les tests révèlent qui est qualifié.
Les fabricants expérimentés utilisent des procédés spécifiques à la RF : laminés chargés en céramique, ablation laser et validation TDR. Cela permet d'éviter les défaillances courantes négligées par les ateliers standard.
Indicateurs clés de spécialisation
Évaluez les fabricants selon ces aspects critiques :
-
Certification des matériaux
Documentation vérifiée pour Dk/Df à vos fréquences. Des spécifications génériques ne suffisent pas. -
Méthodes de test d'impédance
Une vérification d'impédance à 100 % par TDR garantit la fiabilité. Les contrôles ponctuels échouent. -
Traitement de surface
Finitions à faible perte comme l'argenture par immersion. Le HASL crée des crêtes d'impédance.
| Compétences | Atelier standard | Spécialiste HF | |--------------------|---------------|---------------|
| Tests TDR | Base d'échantillon | Tests 100 % |
| Tests diélectriques | Température ambiante | -40 °C à 150 °C |
| Tolérance | ±10 % | ±2 % |
Un client a découvert des variations d'impédance chez un nouveau fournisseur. Des tests TDR tiers ont montré des écarts de 8 Ω qu'il a imputés à des « tolérances normales ».
Conclusion
Les circuits imprimés haute fréquence démarrent autour de 500 MHz, mais nécessitent des matériaux spéciaux au-delà de 1 GHz. Une conception, une fabrication et une vérification appropriées permettent d'éviter des catastrophes coûteuses en termes de signal.
