Сталкиваетесь с задержками сигнала в вашей схеме? Возможно, причина кроется в выбранном вами FR-4. Я вижу, как инженеры расстраиваются, когда их проекты оказываются неэффективными. Но FR-4 всё ещё может работать, если знать его пределы.
Стандартный FR-4[^1] хорошо обрабатывает сигналы в мегагерцовом диапазоне, особенно на коротких трассах с частотой менее 1 ГГц. Его более высокая стоимость помогает оптимизировать бюджет проектов. Но на частотах выше 5 ГГц или на длинных трассах диэлектрические потери[^2] снижают производительность. Тщательная трассировка и экранирование становятся необходимыми.
Прежде чем полностью отказаться от FR-4, давайте рассмотрим его реальную пригодность, ответив на ключевые технические вопросы. Требования вашего проекта могут соответствовать его преимуществам.
Каковы идеальные толщина и количество слоёв для платы FR-4?
Сигнальный шум портит ваш прототип? Неправильная толщина платы часто усиливает помехи. Начните с конфигурации слоёв.
Четырехслойный стек FR-4[^3] обеспечивает баланс стоимости и производительности для проектов средней скорости. Выбирайте толщину 0,062–0,125 дюйма, используя разделение по заземляющему слою, для наилучшего согласования импеданса в приложениях с частотой <3 ГГц.
Технический анализ: особенности проектирования материалов
Толщина и количество слоёв влияют на три основных параметра производительности: целостность сигнала[^4], термостойкость и технологичность. Я был свидетелем отказов, когда клиенты игнорировали эти факторы.
Во-первых, толщина диэлектрика определяет стабильность импеданса. Тонкие сердечники (0,031 дюйма) подходят для конструкций с высокой плотностью, но увеличивают риск производственных дефектов. Стандартный сердечник толщиной 0,062 дюйма обеспечивает надежный импеданс (±10%) для 50-омных проводников.
Далее, стратегия слоёв минимизирует помехи. Я рекомендую:
- 4 слоя: Оптимальное соотношение — маршрутизация критически важных сигналов между слоями заземления и питания.
- 6-8 слоёв: Необходимо для конструкций с частотой более 1 ГГц — изоляция шумных/цифровых участков.
- 10+ слоёв: Зарезервировано для СВЧ-систем со строгими ограничениями по затуханию.
Тепловыделение должно соответствовать тепловыделению компонентов. Низкая теплопроводность FR-4 (0,25 Вт/мК) становится критически важной для BGA-корпусов или процессоров. Снижайте риски с помощью:
| Параметр | Зона низкого риска | Метод снижения |
|---|---|---|
| Удельная мощность | <0,5 Вт/см² | Рассеивание тепла по медному слою |
| Ток трассировки | <5 А на слой | Тепловые переходные отверстия под горячими компонентами |
| Температура окружающей среды | 170°C) |
Сдерживание электромагнитных помех[^6] требует структурных изменений. Проницаемость FR-4 способствует возникновению помех. Защитные дорожки и экранирующие оболочки помогают, но сшивка заземления имеет решающее значение:
| Диапазон частот | Расстояние между сшивками | Эффективность экранирования | |-|-----------------------|-------------------------|
| 10 ГГц | Активные фильтры ЭМП | Ослабление <10 дБ |
В спутниковых системах, над которыми я работал, для радиочастотных плат FR-4[^1] требовались корпуса с клеткой Фарадея.
Экологичны ли платы FR-4[^1]?

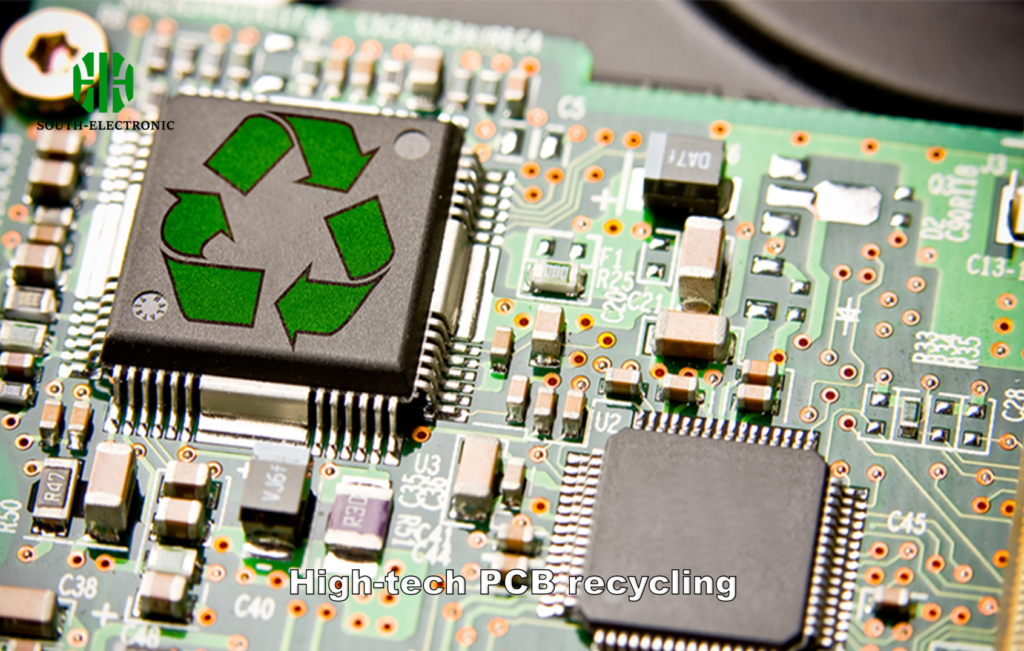

В вашей лаборатории скапливаются сгоревшие печатные платы? Воздействие традиционных FR-4[^1] на окружающую среду тревожит каждого инженера, заботящегося об экологии.
В стандарте FR-4[^1] используются бромированные антипирены, классифицируемые как стойкие загрязнители. Переработка компонентов после окончания срока службы остается сложной задачей из-за риска выщелачивания токсичных металлов при утилизации.
Альтернативные материалы на основе устойчивого развития в современной электронике
Три стратегии снижения вреда окружающей среде при сохранении функциональности.
Безгалогеновые ламинаты предлагают прямую замену. Производители теперь производят FR-4[^1], используя фосфор вместо брома. Производительность соответствует стандартным классам. Хотя стоимость возрастает на 8–12%, соответствие требованиям RoHS устраняет проблемы с утилизацией — я поддерживаю этот переход.
Повышение термостабильности продлевает срок службы. Поглощение влаги приводит к расслоению. Устойчивые к гидролизу варианты High-Tg FR-4[^1] лучше работают во влажной среде:
| Свойства | Стандарт FR-4[^1] | Экологически высокие значения Tg FR-4[^1] |
|---|---|---|
| Перерабатываемость | 15% | 60% |
| Влагостойкость | Низкая | Высокая (устойчива к воздействию CAF) |
| Температура разложения | 325°C | 385°C |
Проектирование позволяет уменьшить площадь покрытия. Мои эксперименты показывают:
- Использование панелей более чем на 85% снижает количество отходов
- Отделка HASL без свинца снижает выбросы токсичного кадмия
- Для 4-слойных плит требуется на 25% меньше ламината, чем для 6-слойных
Тем не менее, идеального решения не существует – я подбираю баланс между стоимостью, производительностью и воздействием на окружающую среду в каждом конкретном случае.
Заключение
FR-4[^1] подходит для мегагерцовых схем с тепловой защитой. Для экстремальной производительности в гигагерцовом диапазоне материалы с низкими потерями оправдывают свою стоимость. Всегда соотносите характеристики с реальными требованиями вашего проекта.
