Дефекты пайки разрушают целые электронные узлы. Узнайте, как SPI выявляет эти дорогостоящие ошибки до их усугубления, экономя деньги и избавляя от головной боли сразу после печати.

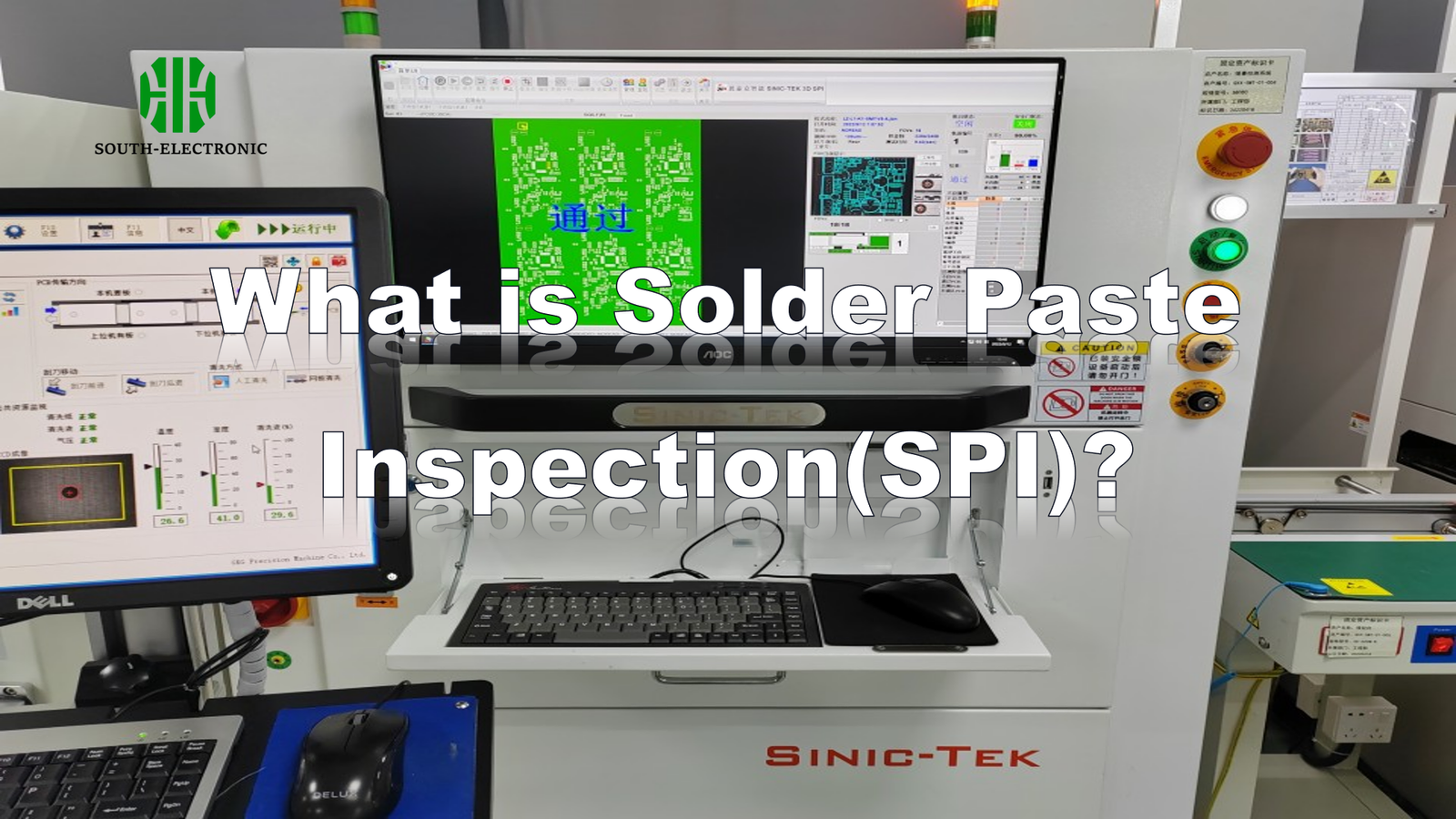

Система контроля паяльной пасты (SPI) использует автоматизированные камеры для проверки пасты на печатных платах перед оплавлением. Она измеряет высоту, объём и точность совмещения. Это предотвращает такие дефекты, как короткие замыкания или ненадежные соединения, выявляя ошибки сразу после нанесения пасты.
Представьте себе устранение дефектов сборки до пайки компонентов. Ниже я расскажу о работе SPI на практике, используя ключевые технологии и решения по настройке.
В чём реальная разница между технологиями 3D и 2D SPI?
Проблемы с недостаточной высотой припоя приводят к отказам на поздних стадиях. Узнайте, какой метод контроля подходит вашим платам, прежде чем дефекты выйдут из производства.

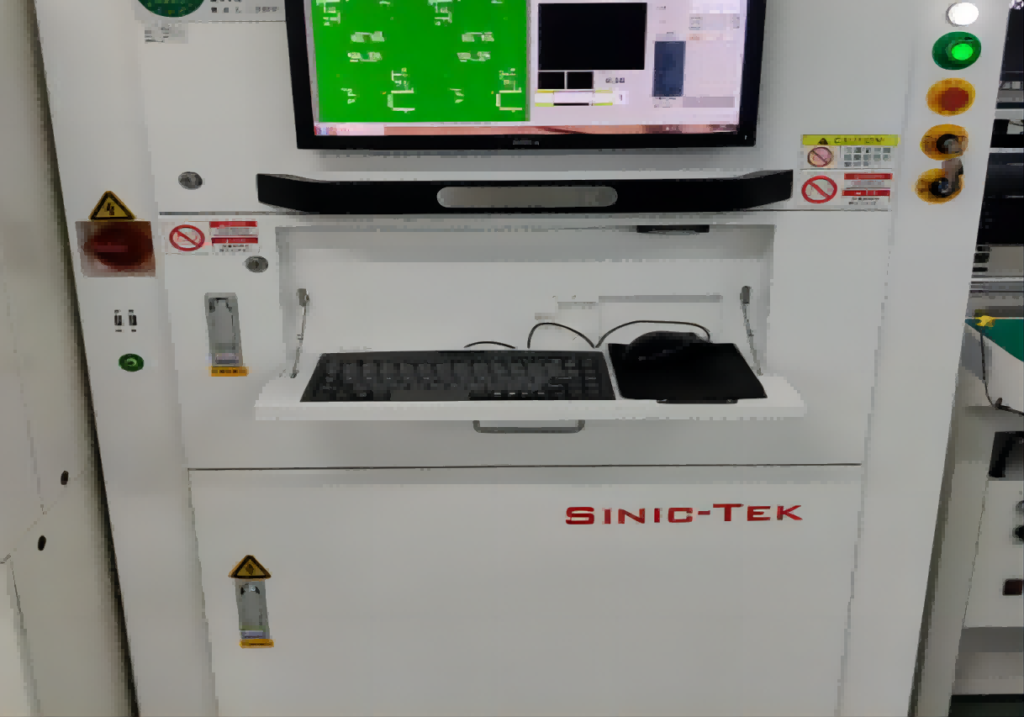

2D SPI измеряет длину/ширину с помощью камер верхнего расположения, а 3D SPI использует структурированные источники света/лазеры для сбора данных о высоте. 3D обеспечивает объемную точность, необходимую для современных микрокомпонентов, но требует больших затрат на внедрение.
Основные различия в производительности
Эти методы по-разному влияют на обнаружение дефектов:
| Возможности измерений | 2D SPI | 3D SPI |
|---|---|---|
| Точность высоты | Только расчетная | Прямое сканирование на микронном уровне |
| Расчет объема | На основе предположений | Точное 3D-моделирование |
| Предпочтительный вариант использования | Простые топологии печатных плат | Высокоплотные компоненты/BGA |
Я на собственном горьком опыте убедился, что двумерный SPI пропускает дефекты, связанные с высотой. Однажды проблемы копланарности в микросхемах BGA прошли двумерную проверку, но не прошли после сборки. Двумерные системы анализируют изображения в оттенках серого в двух измерениях. Они хорошо выявляют несоосность и проблемы с распределением пасты. Трехмерные системы проецируют световой рисунок и рассчитывают высоту на основе искажений. Это позволяет выявить недостаточное/неравномерное нанесение пасты, приводящее к образованию холодных спаев. Для большинства производителей трехмерный SPI становится незаменимым. Объёмные данные предотвращают дефекты оплавления в компонентах с малым шагом выводов. Однако двумерный SPI остаётся полезным для более простых плат без микро-BGA.
О чём говорят ключевые параметры в данных SPI?
Игнорирование показателей SPI приводит к проблемам при сборке. Научитесь интерпретировать эти показатели до того, как накопится большое количество бракованных плат.
Объём указывает на достаточность припоя; высота выявляет проблемы с трафаретом; площадь показывает проблемы с растеканием; выравнивание подтверждает точность позиционирования. Вместе они предсказывают успешность пайки.
Важные данные измерений
Каждый параметр SPI выявляет определённые проблемы процесса:
| Параметр SPI | Что он измеряет | Влияние на производство |
|---|---|---|
| Объём | Общее количество нанесённой пасты | Недостаточно = непрочные соединения |
| Высота | Глубина профиля пасты | Низкое = требуется очистка трафарета |
| Площадь | Процент покрытия пастой | Недостаточное растекание = пропуск компонентов |
| Выравнивание | Смещение центра от контактной площадки | Смещение >25% = ошибки размещения |
Непостоянные показания объёма однажды остановили мою производственную линию. SPI выявил низкий уровень пасты перед размещением. Измерение высоты выявило проблемы с давлением ракеля. Отклонения площади указывали на засорение трафарета. Данные выравнивания выявили несовпадение отпечатков, требующее повторного выравнивания трафарета. Мониторинг изменения высоты позволяет выявить изношенные лезвия или неравномерное давление. Тенденции объёма указывают на проблемы с вязкостью пасты. Когда выравнивание превышает 25%, это приводит к эффекту «надгробного камня» при оплавлении. Операторы используют эти показатели для ежечасной настройки принтеров. Эти параметры формируют систему раннего оповещения. Они помогают вносить точные исправления, а не искать решения методом проб и ошибок.
Как выбрать оптимальную настройку между встроенным и автономным SPI?
Неправильная интеграция SPI приводит к потере времени и денег. Перед установкой оборудования адаптируйте своё решение к производственным реалиям.
Встроенный SPI интегрируется в линии поверхностного монтажа для 100%-ной проверки на скорости линии. Автономный SPI работает как отдельные станции для выборочных проверок. Выбирайте Inline для крупносерийного производства с нулевым браком; Offline подходит для гибких сценариев мелкосерийного производства.
Матрица выбора конфигурации
Ключевые факторы выбора:
| Фактор производства | Встроенный SPI | Автономный SPI |
|---|---|---|
| Производительность | Обеспечивает полный цикл производства | Ограничено ручной обработкой |
| Необходимое пространство | Требуется доступ к конвейеру | Отдельный стенд |
| Скорость обратной связи | Корректировка печати в реальном времени | Отложенный анализ |
| Влияние на стоимость | Более высокие первоначальные инвестиции | Более низкие первоначальные затраты |
Я предпочитаю системы InLine для основных производственных линий. Они сканируют платы по мере движения конвейера без задержек обработки. Дефекты печати мгновенно подаются тревожные сигналы. Мгновенная обратная связь снижает процент брака. Автономные системы SPI хорошо подходят для прототипов. Они работают, когда операторы вручную загружают платы. Это подходит для цехов с платами разных размеров. Учитывайте разницу в численности персонала: InLine не требует участия оператора. Автономный SPI требует ручной передачи, что может привести к повреждению деталей. В конечном итоге, выбор определяется объёмом производства. До 100 плат в час — работа в автономном режиме. Большие объёмы требуют комплексной проверки перед подачей компонентов.
Вывод
SPI предотвращает дефекты пайки, проверяя нанесение пасты на ранних этапах. Выбирайте 3D-измерения и встроенные настройки для оптимального контроля качества в производстве электроники.
