كيفية طباعة لوحة دوائر مطبوعة بتقنية 3D: دليل خطوة بخطوة

CONTENTS

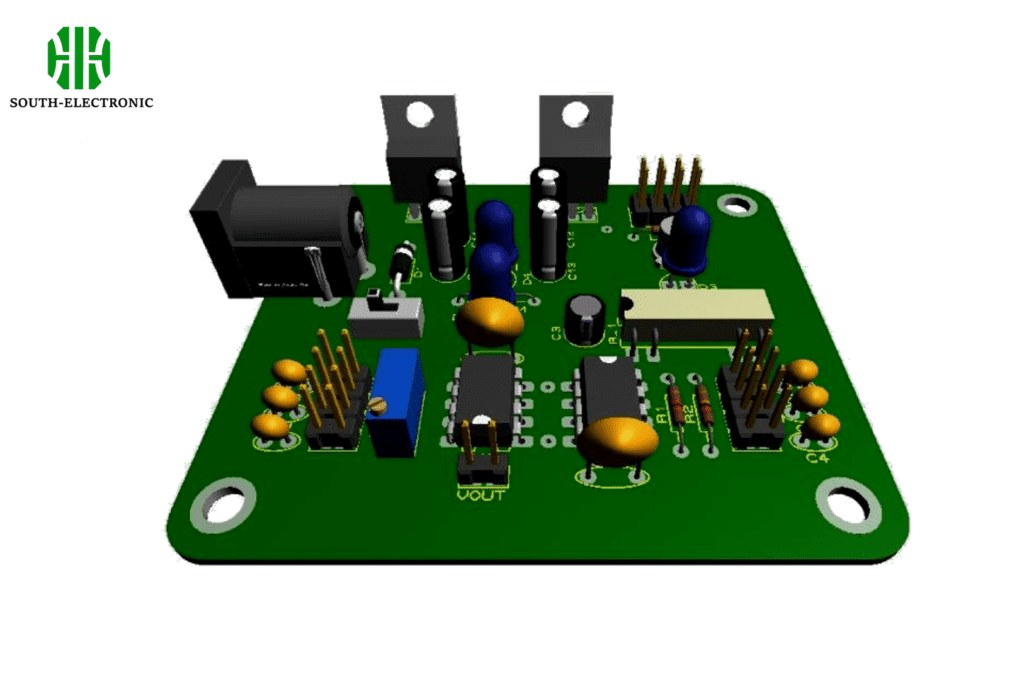

3D print PCB

هل من الممكن طباعة لوحة دوائر مطبوعة باستخدام تقنية الطباعة ثلاثية الأبعاد؟

نعم، طباعة لوحات الدوائر المطبوعة ثلاثية الأبعاد هي طريقة ممكنة ومبتكرة لإنشاء لوحات الدوائر. تتضمن العملية طبقات المواد الموصلة وغير الموصلة لبناء هيكل اللوحة. يمكن لطباعة لوحات الدوائر ثلاثية الأبعاد أن تحدث ثورة في تصميم اللوحات بتمكين الإنتاج بشكل أسرع، وأرخص، وأكثر ابتكارًا.

كيف تعمل طباعة لوحات الدوائر المطبوعة؟

تبدأ طباعة لوحات الدوائر بعد أن يقوم المصممون بتصدير ملفات المخطط التخطيطي للوحة ويقوم المصنعون بإجراء فحص تصميم من أجل التصنيع (DFM). يستخدم المصنعون طابعة خاصة تُسمى الراسمة، والتي تصنع أفلام الصور للوحات الدوائر، لطباعة اللوحات.

العملية خطوة بخطوة

  1. تصميم المخطط التخطيطي للوحة: استخدم برنامجًا مثل Eagle أو KiCad لإنشاء تخطيط اللوحة.
  2. تحضير الطابعة ثلاثية الأبعاد: قم بتحميل الطابعة بخيوط موصلة وغير موصلة.
  3. طباعة اللوحة: طبقة تلو الأخرى، تبني الطابعة اللوحة وفقًا للتصميم.
  4. ما بعد العملية: نظف اللوحة وافحصها بحثًا عن أي عيوب.
 3D print PCB

كيف تطبع لوحة دوائر مطبوعة؟

طباعة لوحات الدوائر في المنزل ممكنة باستخدام الأدوات والمواد الصحيحة. إليك دليلًا مفصلًا:

المواد المطلوبة

  • لوح نحاسي مكسو: المادة الأساسية للوحة.
  • كلوريد الحديد: لنقش النحاس.
  • طابعة ليزر: لطباعة تخطيط اللوحة.
  • مكواة: لنقل التخطيط إلى اللوح النحاسي.

التعليمات خطوة بخطوة

الخطوةالوصف
التصميماستخدم برنامجًا لإنشاء تخطيط اللوحة.
الطباعةاطبع التخطيط على ورق لامع باستخدام طابعة ليزر.
النقلانقل التخطيط إلى اللوح النحاسي بالمكواة.
النقشاغمر اللوح في كلوريد الحديد.
الثقباثقب الثقوب للمكونات.

نصائح للنجاح

  • تأكد من نقل الحرارة بشكل صحيح: استخدم مكواة ساخنة وطبق الضغط بالتساوي.
  • استخدم كلوريد الحديد الطازج: لنقش فعال.
  • نظف اللوح: نظف اللوح النحاسي جيدًا قبل البدء.
 3D print PCB

ما هي نصائح استكشاف الأخطاء وإصلاحها التي يجب أن أعرفها لطباعة لوحات الدوائر ثلاثية الأبعاد؟

  • مشكلات جودة الطباعة: تأكد من أن الطابعة معايرة بشكل صحيح وأن الخيوط عالية الجودة.
  • توافق المواد: استخدم المواد المتوافقة مع طابعتك وتصميمك.
  • أخطاء التصميم: تحقق مرتين من المخطط التخطيطي والتصميم للكشف عن الأخطاء قبل الطباعة.
  • الصيانة الدورية: حافظ على طابعتك في حالة جيدة ونظيفة.
  • طباعات الاختبار: أجرِ طباعات اختبار لضمان الجودة والدقة.

كيف تختلف طباعة لوحات الدوائر ثلاثية الأبعاد عن التصنيع التقليدي للوحات الدوائر؟

العاملالتصنيع التقليديالطباعة ثلاثية الأبعاد
التكلفةعاليةمنخفضة
الزمن المستغرقطويلقصير
المرونةمحدودةعالية
المعدات المطلوبةمكلفةمعقولة
خيارات الموادمحدودةمتنوعة

يمكن أن يكون التصنيع التقليدي للوحات الدوائر مكلفًا ويستغرق وقتًا طويلاً، خاصة بالنسبة للنماذج الأولية والإنتاج على نطاق صغير. توفر طباعة لوحات الدوائر ثلاثية الأبعاد حلاً أسرع وأرخص وأكثر ابتكارًا لتصميم اللوحات، وقد تحل مشكلات الإمداد في صناعة الإلكترونيات.
