يعد تحسين تصميم لوحة الدوائر المطبوعة (PCB) أمرًا حيويًا لضمان الأداء والموثوقية وقابلية التصنيع. إليك ثماني نصائح أساسية لمساعدتك في تحقيق لوحة دوائر مطبوعة محسنة.

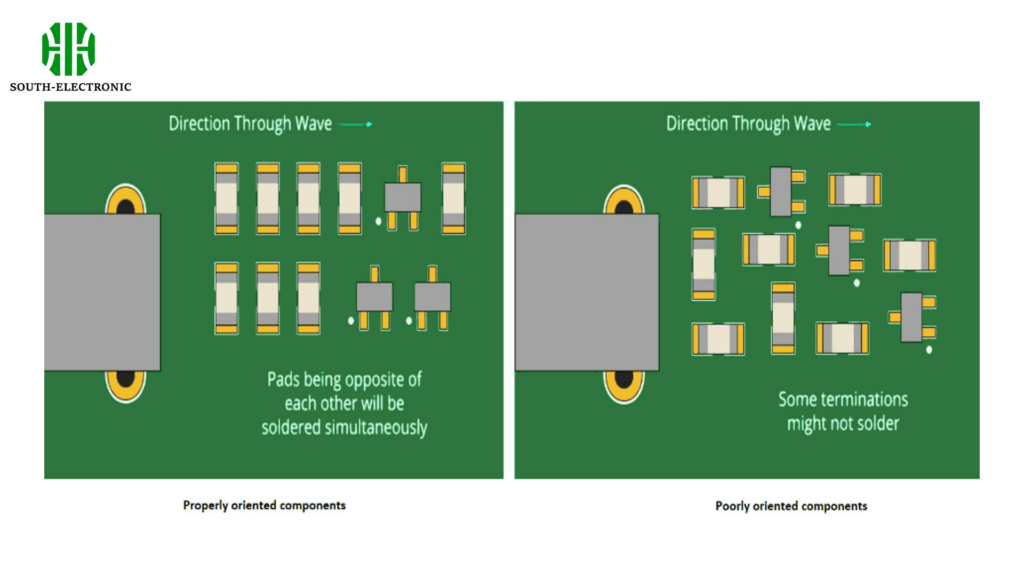

أفضل الممارسات لوضع المكونات
- تجميع المكونات ذات الصلة: ضع المكونات التي ترتبط كهربائيًا أو وظيفيًا بالقرب من بعضها لتقليل طول المسارات وتقليل الضوضاء.
- حافظ على الإشارات عالية السرعة قصيرة: تأكد من أن مسارات الإشارات عالية السرعة قصيرة قدر الإمكان لتقليل التأخير والتداخل المحتمل.
- تحسين التخطيط لتبديد الحرارة: ضع المكونات التي تولد الحرارة، مثل منظمات الطاقة والميكروكنترولر، في المناطق التي يمكن فيها استخدام المشتتات الحرارية أو الفيا الحرارية بشكل فعال.
- تجنب التداخل: ضع المكونات التناظرية الحساسة بعيدًا عن المكونات الرقمية عالية السرعة لمنع التداخل.
- تأكد من إمكانية الوصول: نظم المكونات بحيث تكون سهلة الوصول للاختبار، إعادة العمل، والإصلاح.
تقليل تداخل الإشارات
- استخدام الطبقات الأرضية: نفذ طبقة أرضية مستمرة لتوفير مسار منخفض المقاومة للتيارات العائدة وحماية ضد التداخل.
- تقليل مناطق الحلقة: قلل من منطقة الحلقة لمسارات الإشارة والعائدة لتقليل الاقتران التحريضي والتداخل.
- حماية الإشارات الحساسة: استخدم تقنيات الحماية، مثل الحماية الأرضية أو مسارات الحراسة، لحماية الإشارات الحساسة من التداخل.
- عزل المكونات عالية التردد: افصل المكونات عالية التردد عن الإشارات التناظرية منخفضة التردد لتقليل اقتران الضوضاء.

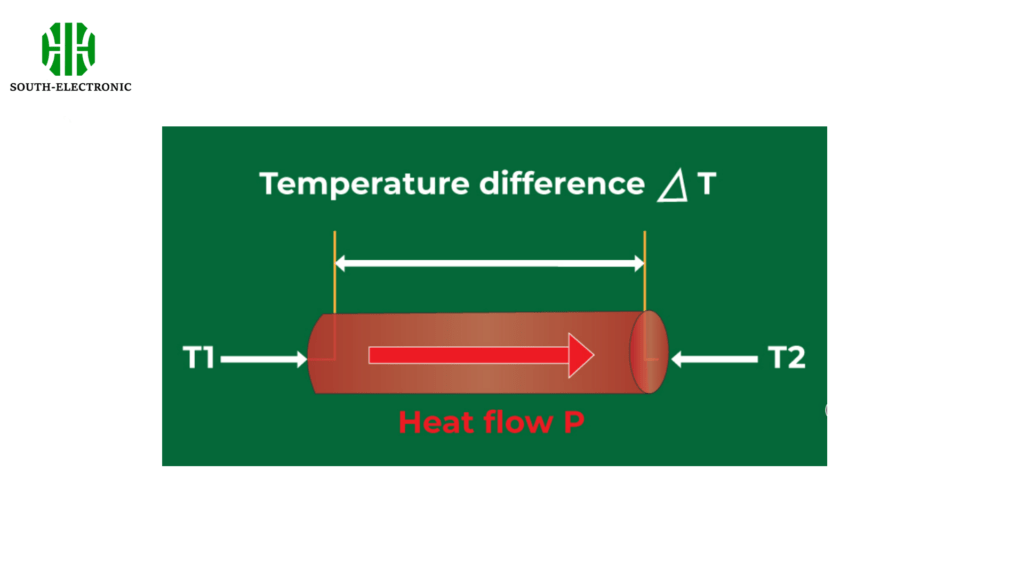

تحسين إدارة الحرارة
- استخدام الفيا الحرارية: ضع الفيا الحرارية حول المكونات التي تولد الحرارة لتبديد الحرارة عبر طبقات اللوحة.
- تطبيق المشتتات الحرارية: قم بتثبيت المشتتات الحرارية على المكونات عالية الطاقة لتحسين تبديد الحرارة.
- تحسين وضع المكونات: ضع المكونات الحساسة للحرارة بعيدًا عن مصادر الحرارة وتأكد من وجود تدفق هواء كافٍ حول النقاط الساخنة.
- اختيار المواد الموصلية الحرارية: استخدم المواد ذات الموصلية الحرارية العالية لركيزة اللوحة وطبقات النحاس.

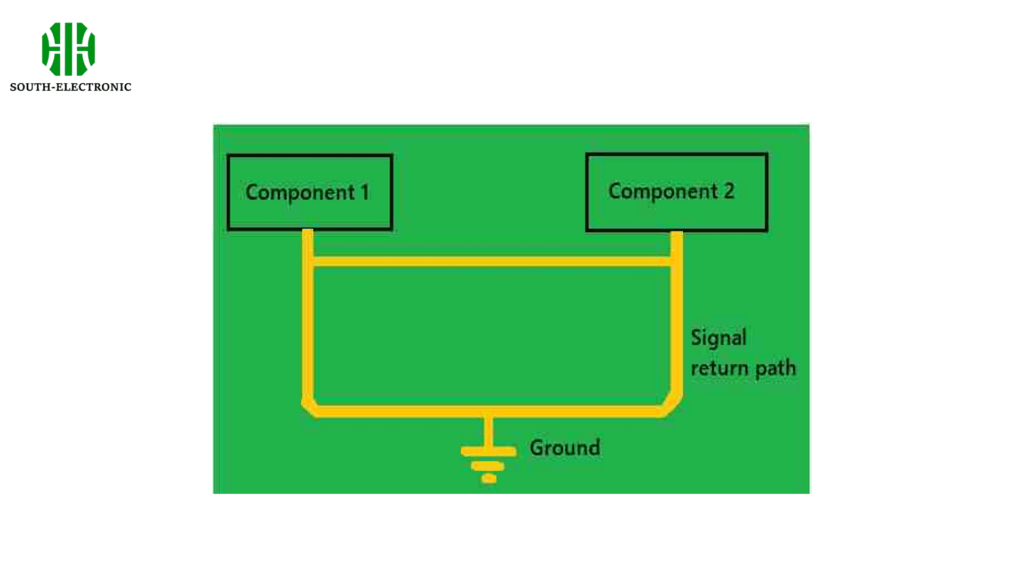

ضمان التأريض المناسب في تصميم اللوحة
- استخدام طبقة الأرض: توفر طبقة الأرض الصلبة مسارًا منخفض المقاومة للتيارات العائدة وتقلل من EMI.
- التأريض النجمي: نفذ التأريض النجمي لضمان تجمع جميع الاتصالات الأرضية في نقطة واحدة، مما يقلل من حلقات التأريض.
- تقليل مقاومة الأرض: استخدم مسارات أرضية واسعة والعديد من الفيا الأرضية لتقليل مقاومة الأرض.
- فصل الأرضيات التناظرية والرقمية: حافظ على فصل الأرضيات التناظرية والرقمية لمنع ضوضاء الدوائر الرقمية من التأثير على الإشارات التناظرية.

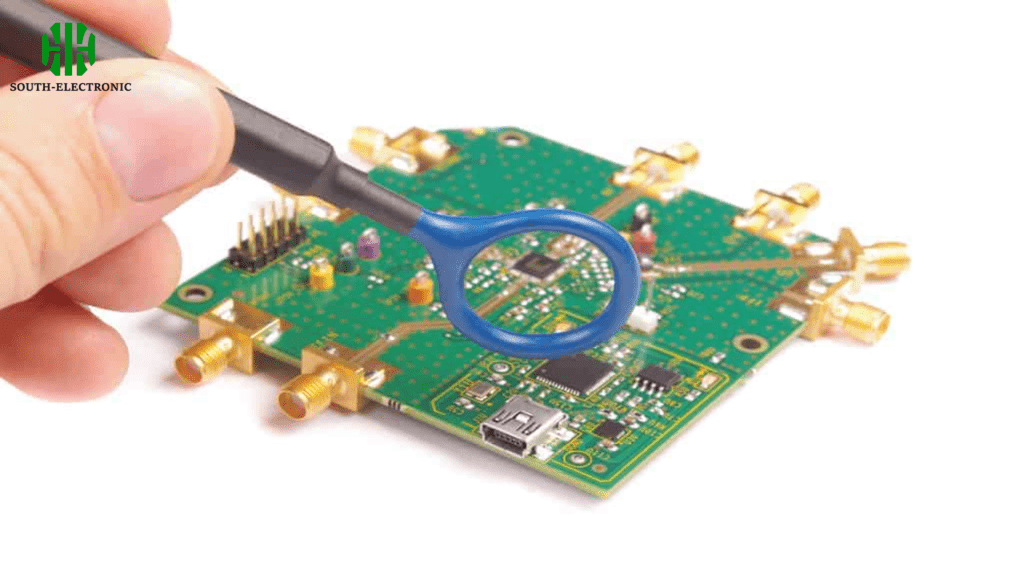

تقليل التداخل الكهرومغناطيسي (EMI)
- الحماية: استخدم الأغطية المعدنية أو الشاشات EMI حول المكونات والدوائر الحساسة.
- الترشيح: نفذ مرشحات EMI، مثل خرز الفريت والمكثفات، لقمع الضوضاء عالية التردد غير المرغوب فيها.
- الطبقات الأرضية وطبقات الطاقة: استخدم الطبقات الأرضية وطبقات الطاقة المستمرة لتقليل EMI عن طريق توفير مسارات منخفضة المقاومة.
- توجيه المسارات بشكل صحيح: قم بتوجيه الإشارات عالية السرعة بعناية لتجنب المسارات المتوازية وتقليل الإشعاع.

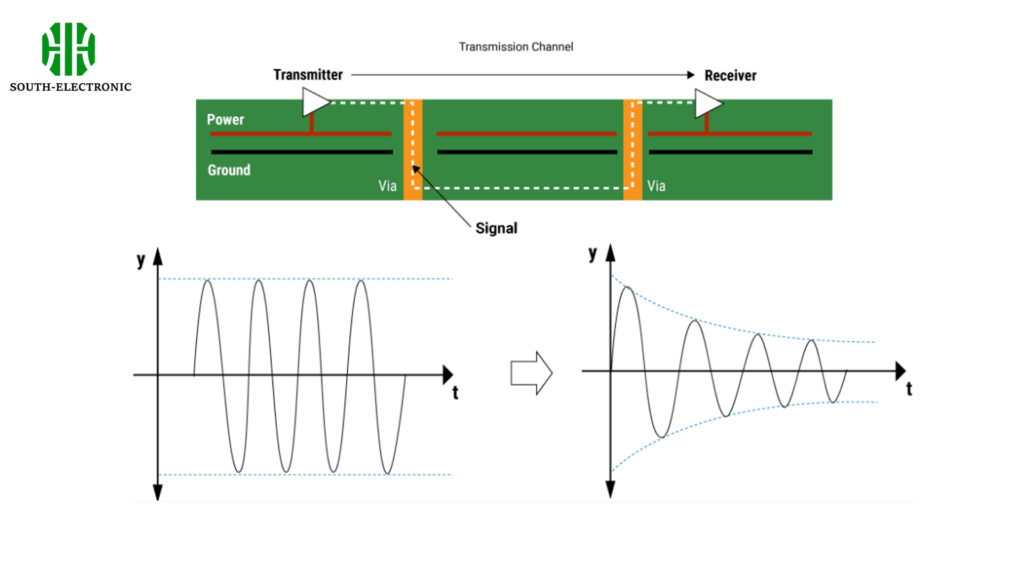

إدارة الفاقد بشكل فعال في تصميمات اللوحات عالية السرعة
- مسارات ذات مقاومة محكومة: استخدم مسارات ذات مقاومة محكومة لمطابقة المقاومة المميزة للإشارات.
- مطابقة المقاومة: قم بمطابقة مقاومة المسارات مع الموصلات والمكونات لتقليل انعكاس الإشارات.
- استخدام الأزواج التفاضلية: للإشارات عالية السرعة، استخدم الأزواج التفاضلية للحفاظ على سلامة الإشارة وتقليل EMI.
- عرض المسارات والمسافات المناسبة: قم بحساب وصيانة عرض المسارات والمسافات المناسبة بناءً على المادة العازلة وتردد الإشارة.

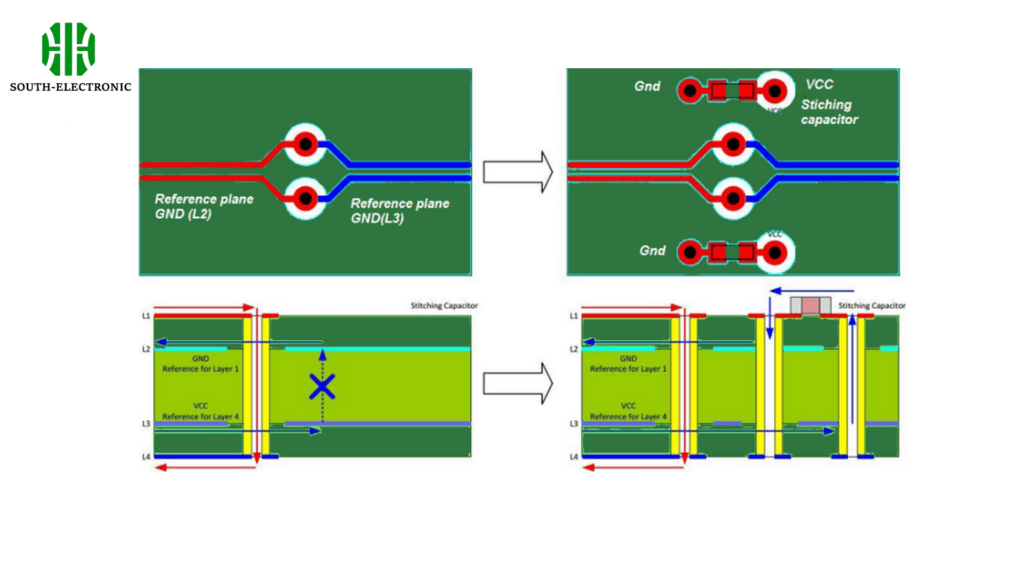

تحسين وضع الفيا
- تقليل استخدام الفيا: استخدم الفيا بشكل معتدل لتقليل تدهور الإشارات والحفاظ على سلامة الإشارة.
- استخدام الفيا في الوسادات للتصميمات عالية الكثافة: بالنسبة للتصميمات عالية الكثافة، فكر في استخدام الفيا في الوسادات لتوفير المساحة وتحسين التوجيه.
- تباعد الفيا: تجنب وضع الفيا قريبة جدًا من بعضها لمنع إضعاف بنية اللوحة.
- الفيا الحرارية لتبديد الحرارة: ضع الفيا الحرارية حول المكونات التي تولد الحرارة لتحسين تبديد الحرارة عبر الطبقات المتعددة.

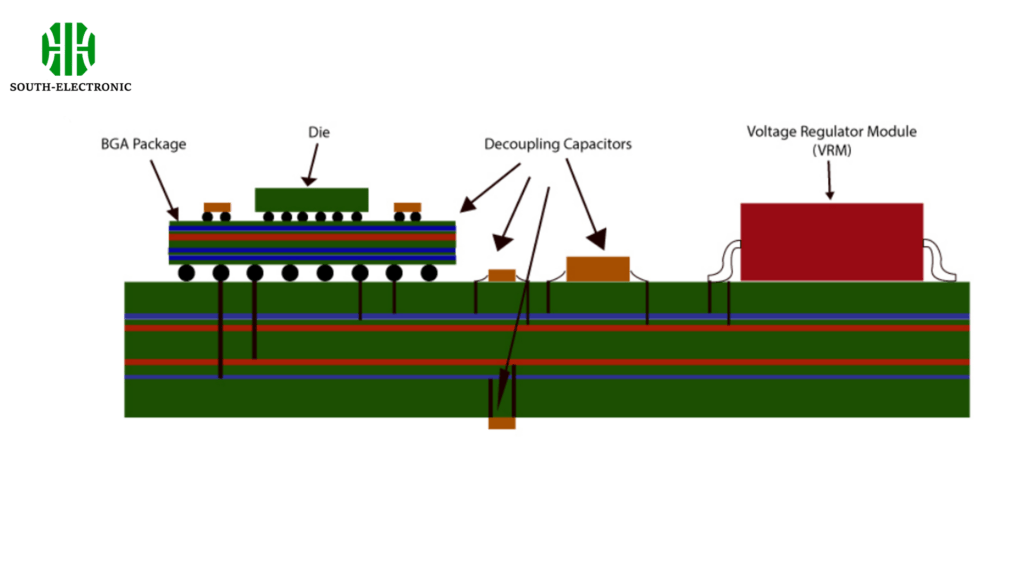

تحسين شبكات توزيع الطاقة (PDNs)
- استخدام طبقات الطاقة: نفذ طبقات طاقة مخصصة لتوفير جهد ثابت وتقليل الضوضاء.
- المكثفات التوزيعية: ضع المكثفات التوزيعية بالقرب من دبابيس الطاقة لـ ICs لترشيح الضوضاء وتثبيت مستويات الجهد.
- مسارات الطاقة الواسعة: استخدم مسارات واسعة لتوزيع الطاقة لتقليل انخفاض الجهد وتحسين قدرة نقل التيار.
- وضع الفيا بشكل مناسب: تأكد من استخدام الفيا بشكل كافٍ لتوصيل طبقات الطاقة وتوزيع الطاقة بالتساوي عبر اللوحة.
