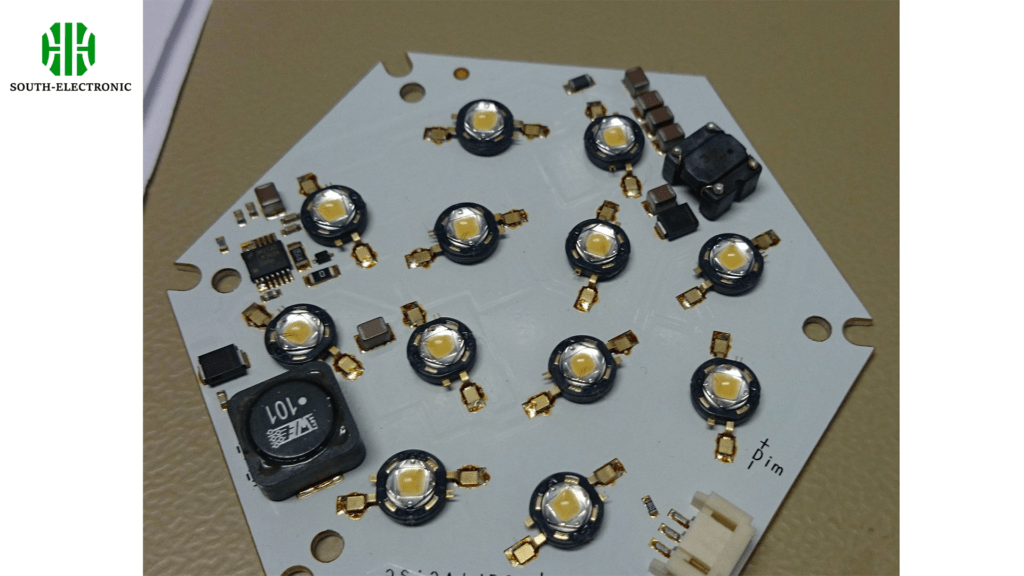

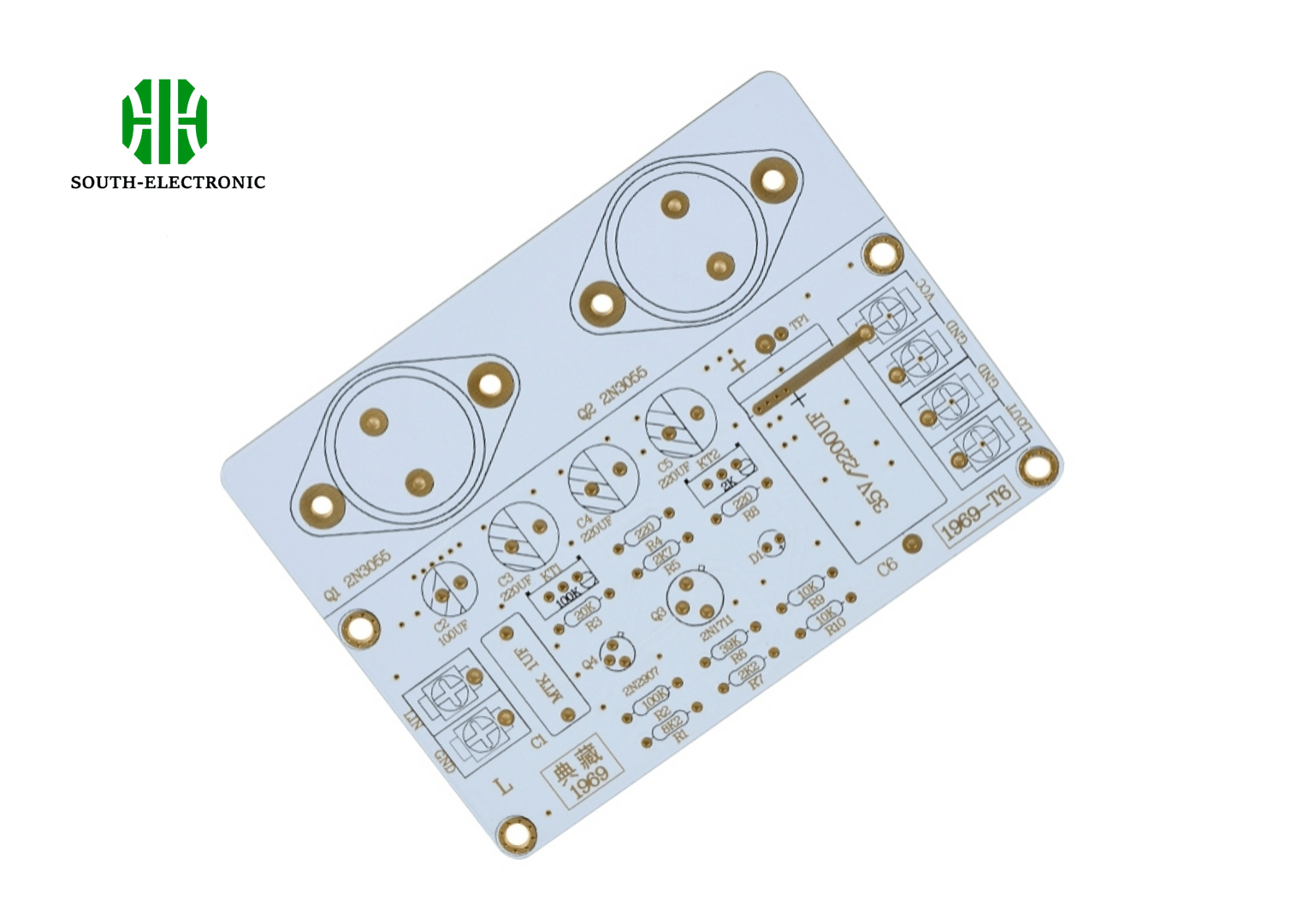

الدليل النهائي لصناعة لوحات الدوائر المطبوعة من الألومنيوم
تُعد لوحات الدوائر المطبوعة من الألومنيوم العمود الفقري للإلكترونيات الحديثة، حيث توفر إدارة حرارية لا مثيل لها وموثوقية. سواء كنت مهندسًا متمرسًا أو هاوٍ تسعى لتحسين مشاريعك، فإن إتقان فن صناعة لوحات الدوائر المطبوعة من الألومنيوم أمر حاسم. في هذا الدليل الشامل، سنقودك خلال كل خطوة من العملية، من التصميم الأولي إلى الشحن النهائي، لضمان أن تكون لوحات الدوائر المطبوعة الخاصة بك ليست فقط فعّالة ولكن أيضًا قوية وجاهزة لأي تطبيق.
الخطوة 1: إعداد التصميم والتخطيط
- الأدوات والبرامج: ستحتاج إلى برنامج تصميم لوحات الدوائر المطبوعة جيد مثل Altium Designer أو Eagle أو KiCAD. تحتوي هذه الأدوات على ميزات متقدمة مهمة لتصميم لوحات الدوائر المطبوعة من الألومنيوم عالية الأداء وخالية من الأخطاء.
- اعتبارات التصميم: انتبه بشكل خاص إلى جانب إدارة الحرارة في لوحة الدائرة الخاصة بك، والذي يعد أحد الفوائد الرئيسية للوحات الدوائر المطبوعة من الألومنيوم. تأكد من أن تخطيطك مُحسّن لتبديد الحرارة. قم بتضمين المشتتات الحرارية مباشرة في تخطيطك وخطط للثقوب الحرارية التي تساعد على نقل الحرارة من الطبقات العلوية إلى القاعدة الألومنيوم.
- الاحتياطات: تحقق مرتين من جميع اتصالاتك ومحاذاتك. الأخطاء في هذه المرحلة يمكن أن تكون مكلفة ويمكن أن تؤدي إلى سوء إدارة الحرارة.

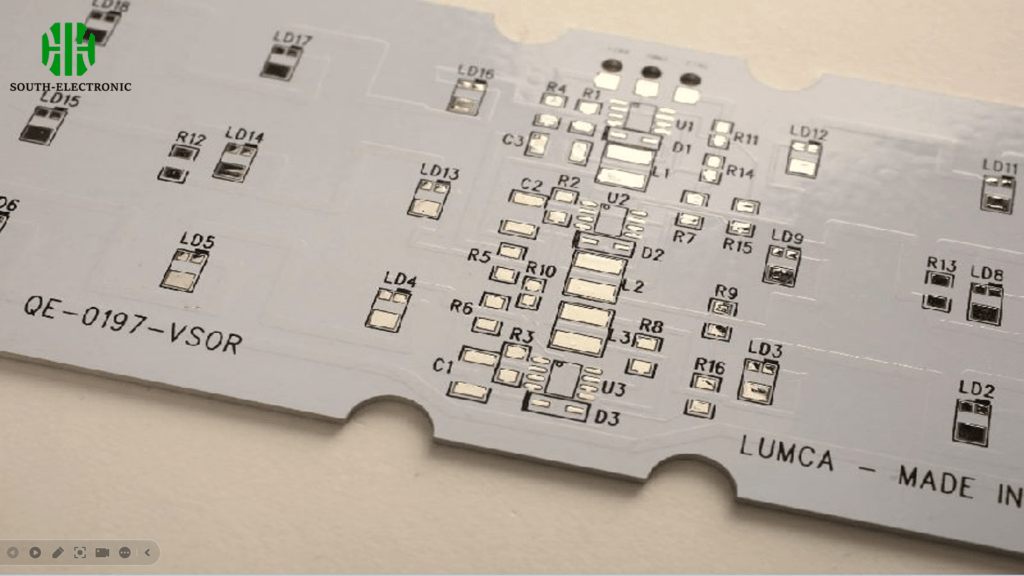

الخطوة 2: اختيار المواد والتعامل معها
- اختيار النواة الألومنيوم الصحيحة: النواة عادةً ما تكون ركيزة من سبيكة الألومنيوم، أحيانًا مع طبقة عازلة حراريًا تربطها بطبقة النحاس. يمكن أن يكون لسماكة ونوع نواة الألومنيوم تأثير كبير على أداء لوحة الدائرة.
- نصائح التعامل: كن حذرًا عند التعامل مع المواد لتجنب أي تلف للسطح، حيث يمكن أن تؤثر الخدوش على التوصيل الحراري.
- الاحتياطات: تأكد من الحصول على المواد من مورد موثوق لتجنب مشاكل في الأداء الحراري والموثوقية.
- عازلة حراريًا تربطها بطبقة النحاس. يمكن أن يكون لسماكة ونوع نواة الألومنيوم تأثير كبير على أداء لوحة الدائرة.
- نصائح التعامل: كن حذرًا عند التعامل مع المواد لتجنب أي تلف للسطح، حيث يمكن أن تؤثر الخدوش على التوصيل الحراري.
- الاحتياطات: تأكد من الحصول على المواد من مورد موثوق لتجنب مشاكل في الأداء الحراري والموثوقية.

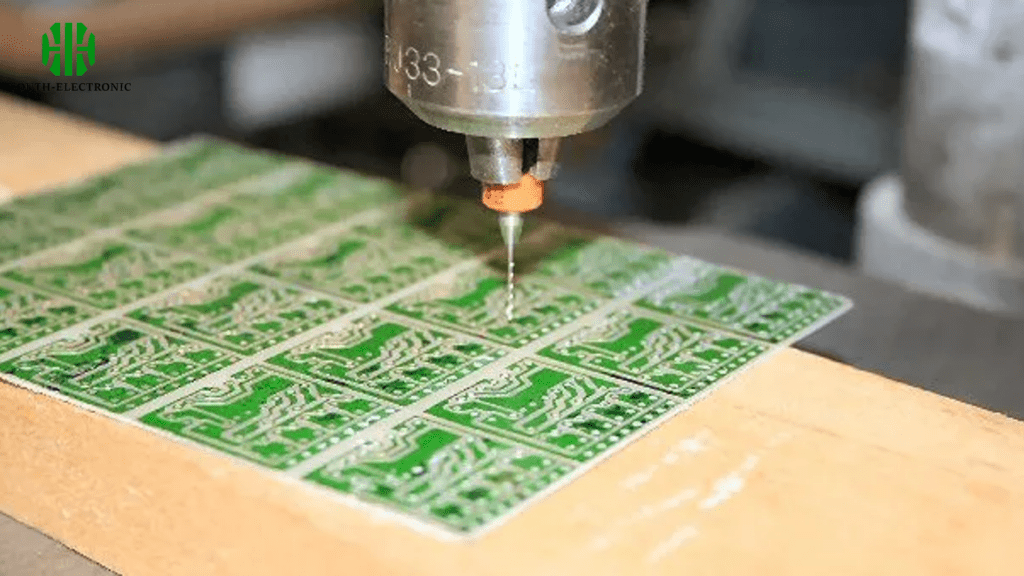

الخطوة 4: الحفر والتشغيل الآلي
- الحفر الدقيق: استخدم آلات CNC للحفر بدقة لأماكن الثقوب، وهو أمر حاسم لتركيب المكونات وإدارة الحرارة.
- تفاصيل التشغيل الآلي: قد تتطلب لوحات الدوائر المطبوعة من الألومنيوم قطعًا أو فتحات محددة للتركيب أو المكونات الإضافية، والتي يجب تشغيلها بدقة لتتناسب مع مواصفات التصميم.
- الاحتياطات: تحقق مرتين من المحاذاة والأبعاد قبل المتابعة لتجنب عدم التطابق الذي يمكن أن يؤثر على التجميع والوظيفة.
الخطوة 5: تطبيق قناع اللحام
- تطبيق قناع اللحام: ضع قناع اللحام فوق آثار النحاس. هذا مهم لأنه يمنعك من عمل جسور لحام بطريق الخطأ خلال مرحلة اللحام ويحمي النحاس من البيئة.
- العلاج بالأشعة فوق البنفسجية: تأكد من أن قناع اللحام قد تم علاجه بشكل صحيح، عادة باستخدام الضوء فوق البنفسجي، حتى يكون قويًا ويلتصق جيدًا باللوحة.
- الاحتياطات: لا تضع الكثير من قناع اللحام لأنه يمكن أن يتداخل مع قدرة اللوحة على التخلص من الحرارة.

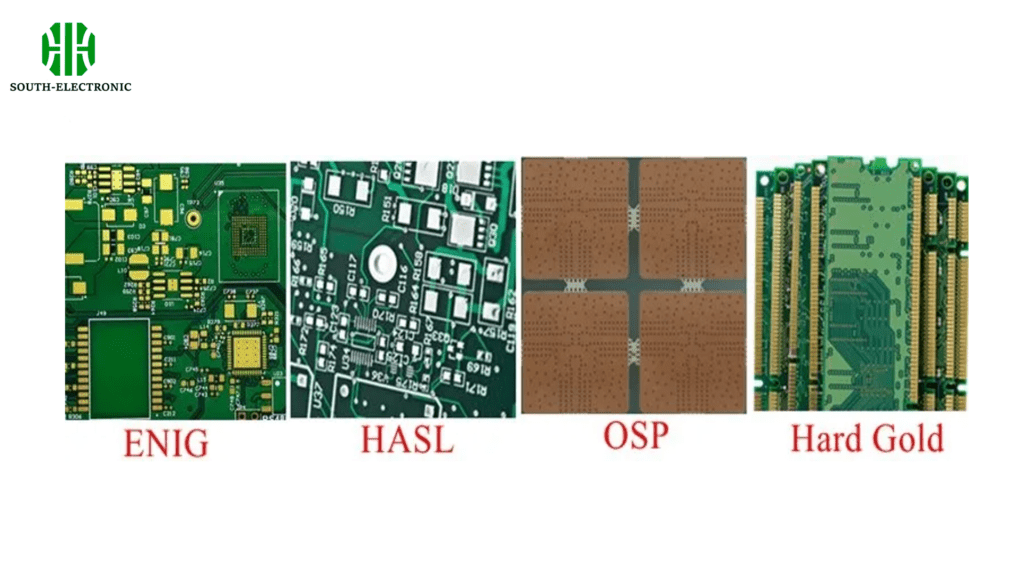

الخطوة 6: التشطيب السطحي
- اختيار التشطيب: اختر تشطيبًا سطحيًا مثل HASL، ENIG، أو OSP استنادًا إلى احتياجاتك. ENIG هو خيار جيد للوحات الدوائر المطبوعة من الألومنيوم لأنه يوفر مقاومة ممتازة للإرهاق الحراري.
- تطبيق متسق: تأكد من أن التشطيب يتم تطبيقه بشكل متسق لتجنب الأكسدة والحفاظ على سلامة اللحام.
- الحذر: تأكد من أن التشطيب السطحي واللحام الذي ستستخدمه لاحقًا متوافقان لكي لا تنتهي بمفاصل لحام ضعيفة.

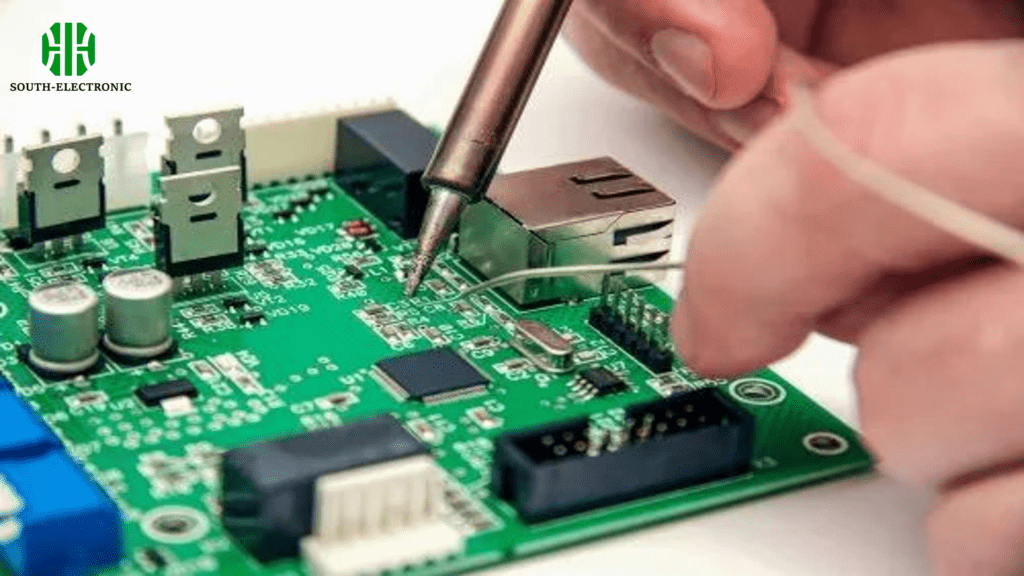

الخطوة 7: التجميع
- وضع المكونات: ضع مكوناتك بعناية، مع التفكير في كيفية تحرك الحرارة والتأكد من تبريد الأجزاء التي تسخن.
- تقنيات اللحام: استخدم تقنيات تعمل بشكل جيد مع لوحات الدوائر المطبوعة من الألومنيوم، التي لها خصائص حرارية مختلفة. يستخدم معظم الناس اللحام بإعادة التدفق.
- الاحتياطات: لا تجعل الأجزاء أو الألومنيوم ساخنة جدًا عند اللحام، وإلا ستتلفها.

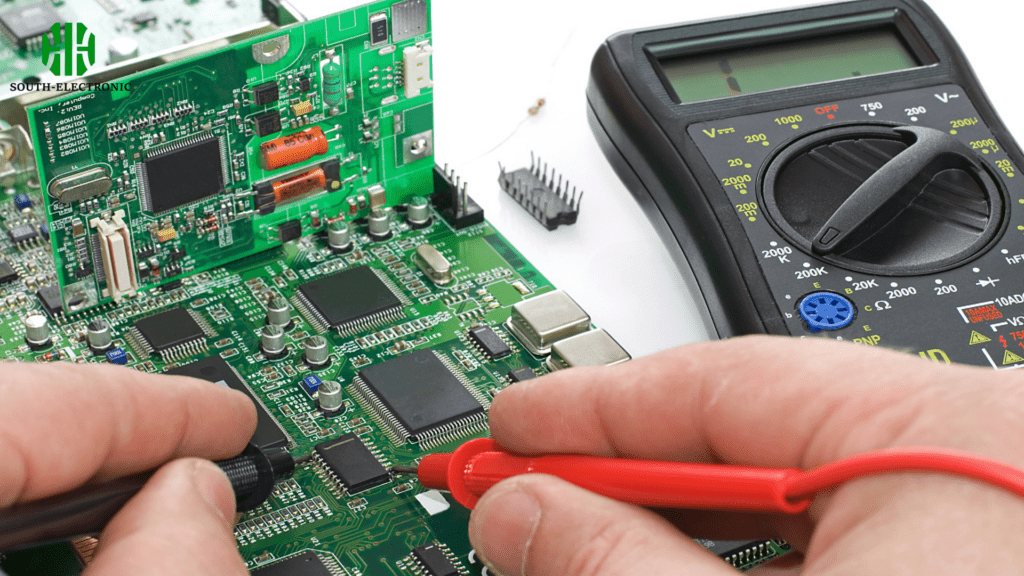

الخطوة 8: الاختبار وضمان الجودة
- الاختبارات الكهربائية: أجرِ جميع الاختبارات الكهربائية للتأكد من أن لوحة الدائرة تعمل كما يجب. الاختبارات الأكثر شيوعًا هي اختبارات الاستمرارية والعزل.
- الاختبارات الحرارية: تُستخدم لوحات الدوائر المطبوعة من الألومنيوم لخصائصها الحرارية، لذا قم بإجراء اختبارات دورة حرارية للتأكد من أن لوحة الدائرة يمكن أن تتحمل الإجهاد الحراري أثناء التشغيل.
- الاحتياطات: استخدم معدات اختبار جيدة للعثور على المشكلات الصغيرة التي لا يمكنك رؤيتها بمجرد النظر إلى اللوحة.
الخطوة 9: التعبئة والشحن
- التعبئة الآمنة: تأكد من استخدام مواد مضادة للكهرباء الساكنة ومواد توسيد لتعبئة لوحات الدوائر المطبوعة حتى لا تتلف أثناء الشحن. لا تريد أن تتعرض للتلف أو للكهرباء الساكنة.
- التوثيق: قدم لعملائك تعليمات مفصلة حول كيفية التعامل مع لوحات الدوائر المطبوعة وتجميعها وصيانتها. تريد منهم أن يتمكنوا من استخدام اللوحات دون أي مشاكل.
- الاحتياطات: ضع علامات واضحة على التعبئة تخبر الناس بكيفية التعامل مع لوحات الدوائر المطبوعة وشحنها. لا تريد أن يحدث شيء سيء لها أثناء النقل.
الخاتمة
صناعة لوحات الدوائر المطبوعة من الألومنيوم ليست مجرد متابعة خطوات؛ إنها تتعلق بفهم الرقص المعقد بين التصميم والمواد والعمليات لإنشاء منتج يلبي أعلى معايير الجودة والكفاءة. مع هذا الدليل، أنت مستعد لبدء رحلة صناعة لوحات الدوائر المطبوعة من الألومنيوم الخاصة بك، مجهزًا بالمعرفة اللازمة لمواجهة التحديات والابتكار في تصميماتك. شكرًا لانضمامكم إلينا في هذا الاستكشاف المفصل، ونتمنى لمساعيكم في الإلكترونيات أن تكون مثمرة ومبتكرة!
