الدليل الشامل لتصميم PCB الأساسي
الفهرس
الفصل 1
مقدمة إلى تصميم PCB الأساسي
نظرة عامة على PCB (لوحة الدائرة المطبوعة)
هل تساءلت يومًا ما الذي يجعل أجهزتك الإلكترونية تعمل بسلاسة؟ غالبًا ما يكمن الجواب في قلب هذه الأجهزة: لوحة الدائرة المطبوعة (PCB). الـ PCB عبارة عن لوحة مسطحة تدعم ميكانيكيًا وتربط كهربائيًا المكونات الإلكترونية باستخدام مسارات أو إشارات محفورة من صفائح نحاسية ملتصقة على ركيزة غير موصلة. من خلال فهم الـ PCB، ستكشف سر إنشاء منتجات إلكترونية موثوقة وفعالة.
أهمية PCB في الأجهزة الإلكترونية
لماذا تعد الـ PCB حاسمة في الإلكترونيات؟ تخيل محاولة توصيل جميع مكونات هاتفك الذكي أو جهاز الكمبيوتر أو حتى جهاز التحكم عن بُعد البسيط دون استخدام PCB. سيكون ذلك فوضى من الأسلاك، عرضة للأخطاء والأعطال. توفر الـ PCB طريقة مضغوطة ومنظمة لتوصيل المكونات، مما يضمن عمل أجهزتك بسلاسة. كما أنها تعزز الموثوقية، مما يضمن وصول كل إشارة إلى وجهتها دون تداخل. مع تصميم PCB جيد، يمكنك إنشاء منتجات ليست فقط وظيفية ولكن أيضًا متينة وفعالة.
PCB الأساسي مقابل PCB المتقدم: فهم الفروقات
عندما يتعلق الأمر بالـ PCB، ليست جميعها متشابهة. عادةً ما تتضمن الـ PCB الأساسية تصميمات أبسط مع طبقات أقل وتوجيه مباشر. إنها مثالية للتطبيقات الأقل تعقيدًا، حيث تكون الوظيفة هي الأساس ولا تكون الميزات المتقدمة ضرورية.
من ناحية أخرى، تأخذ الـ PCB المتقدمة الأمور إلى مستوى جديد. غالبًا ما تتضمن طبقات متعددة، وتصميمات معقدة، ودعمًا للإشارات عالية السرعة والدارات المعقدة. إذا كان مشروعك يتضمن أنظمة إلكترونية متطورة مثل الحوسبة عالية الأداء أو الاتصالات المتقدمة، فإن الـ PCB المتقدمة هي ما تحتاجه.
فهم هذه الفروقات يساعدك على اتخاذ قرارات مستنيرة بشأن نوع الـ PCB المناسب لمشروعك. سواء كنت تهدف إلى جهاز بسيط أو جهاز متطور، فإن اختيار الـ PCB المناسب أمر حاسم للنجاح.
الفصل 2
فهم مواد PCB
أنواع مواد PCB
عندما تغوص في تصميم PCB، ستواجه أحد أول الأمور: تنوع المواد المستخدمة. كل نوع من مواد PCB يقدم خصائص مميزة يمكن أن تؤثر بشكل كبير على أداء مشروعك. تشمل المواد الأكثر شيوعًا:
- FR-4: المعيار الصناعي لمعظم PCBs، مصنوع من قماش من الألياف الزجاجية المنسوجة مع مادة راتنجية مقاومة للهب.
- Polyimide: معروف باستقراره الحراري الممتاز، يُستخدم في التطبيقات المرنة وعالية الحرارة.
- PTFE (Teflon): يوفر خصائص كهربائية فائقة، مثالي للتطبيقات عالية التردد.
- النواة المعدنية: تُستخدم في التطبيقات التي تتطلب تبديدًا ممتازًا للحرارة، مثل إضاءة LED ومصادر الطاقة.
من خلال فهم هذه المواد، يمكنك اتخاذ قرارات مستنيرة تناسب احتياجات مشروعك الخاصة.
خصائص FR-4 والمواد الشائعة الأخرى
ربما تتساءل عما يجعل كل مادة فريدة. دعنا نُفصِّل الخصائص الرئيسية لهذه المواد الشائعة:
FR-4:
- الثبات الحراري: يتحمل درجات الحرارة العالية دون تدهور.
- القوة الميكانيكية: يوفر دعمًا قويًا للمكونات.
- فعال من حيث التكلفة: متوفر بشكل واسع وبسعر معقول، مما يجعله خيارًا شائعًا.
Polyimide:
- مقاومة عالية للحرارة: يعمل بشكل جيد في البيئات ذات درجات الحرارة المرتفعة.
- المرونة: مثالي للدوائر المرنة والتطبيقات الديناميكية.
- المتانة: مقاوم للإجهاد الكيميائي والميكانيكي.
PTFE (Teflon):
- ثابت عازل منخفض: يضمن الحد الأدنى من فقدان الإشارة، مثالي للدوائر عالية التردد.
- مقاومة للحرارة: يتحمل درجات الحرارة العالية بسهولة.
- مقاومة كيميائية: غير متأثر بمعظم المواد الكيميائية، مما يجعله متينًا وطويل الأمد.
النواة المعدنية:
- تبديد الحرارة: ممتاز للتطبيقات التي تكون فيها إدارة الحرارة أمرًا حيويًا.
- الاستقرار: يوفر قاعدة مستقرة للمكونات عالية الطاقة.
- المتانة: يتحمل الظروف البيئية القاسية.
من خلال التعرف على هذه الخصائص، ستكون أكثر استعدادًا لاختيار المادة المناسبة لتصميمك.
اختيار المادة المناسبة لمشروعك
اختيار مادة PCB المناسبة أمر بالغ الأهمية لنجاح مشروعك. إليك كيفية اتخاذ القرار الأفضل:
- تقييم متطلباتك: ضع في اعتبارك الاحتياجات الكهربائية والحرارية والميكانيكية لمشروعك. هل تقوم بتصميم دائرة عالية التردد؟ هل تحتاج إلى أن يتحمل الـ PCB درجات حرارة عالية؟ فهم متطلبات مشروعك هو الخطوة الأولى.
- مطابقة خصائص المواد: بمجرد معرفة احتياجاتك، طابقها مع خصائص المواد المتاحة. على سبيل المثال، إذا كنت بحاجة إلى الثبات الحراري والقوة الميكانيكية، فقد يكون FR-4 هو الخيار الأمثل. أما للتطبيقات عالية التردد، فإن PTFE سيكون أكثر ملاءمة.
- النظر في التكلفة: دائمًا ما تكون القيود الميزانية عاملاً. بينما توفر المواد المتقدمة خصائص فائقة، إلا أنها تأتي بتكلفة أعلى. قم بموازنة حاجتك إلى الأداء مع ميزانيتك للعثور على الأنسب.
- النمذجة والاختبار: أحيانًا يكون أفضل طريقة لتحديد المادة المناسبة هو النمذجة والاختبار. قم بإنشاء دفعة صغيرة من PCBs باستخدام مواد مختلفة واختبرها في ظروف العالم الحقيقي. هذه الطريقة تساعدك على معرفة كيفية أداء كل مادة في تطبيقك الخاص.
باتباع هذه الخطوات، ستضمن اختيار المادة المناسبة لـ PCB الخاص بك، مما يؤدي إلى تصميم ناجح وموثوق.
الفصل 3
برامج تصميم PCB

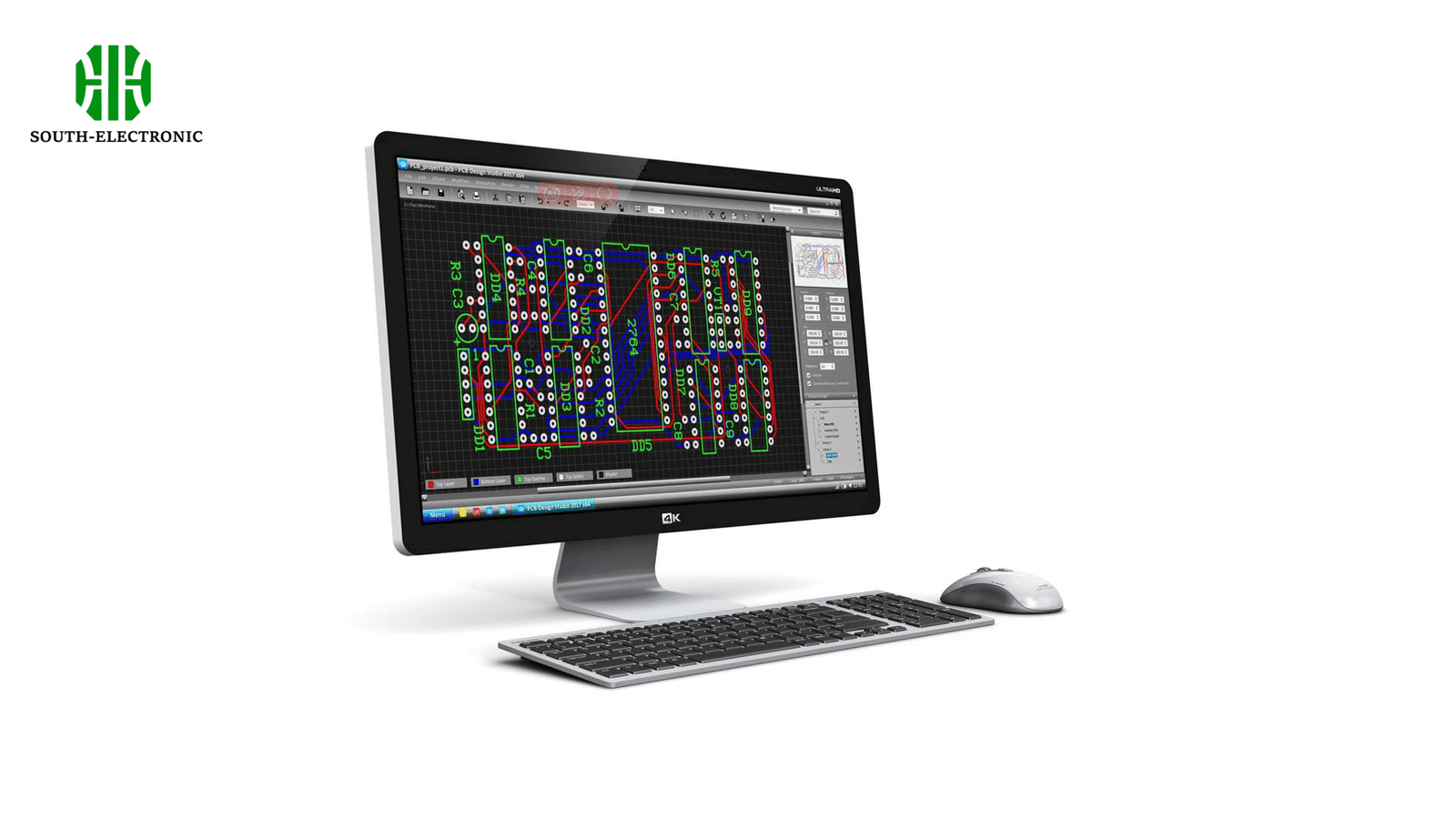

أدوات برامج تصميم PCB الشائعة
عندما تكون جاهزًا لبدء تصميم PCB، يمكن أن يحدث اختيار البرنامج المناسب فرقًا كبيرًا. إليك بعضًا من أشهر أدوات برامج تصميم PCB التي يمكنك التفكير فيها:
- Altium Designer: معروف بميزاته القوية وواجهة المستخدم السهلة، وهو مفضل بين المحترفين.
- Eagle: أداة قوية ومتعددة الاستخدامات تناسب المبتدئين والمستخدمين المتقدمين.
- KiCad: خيار مفتوح المصدر يوفر مجموعة شاملة من أدوات التصميم.
- OrCAD: معروف بإمكانيات المحاكاة المتقدمة ومكتبات المكونات الواسعة.
- EasyEDA: أداة تعتمد على الويب وسهلة الاستخدام، مثالية للتصاميم السريعة والتعاون.
تختلف هذه الأدوات من حيث التعقيد والميزات، مما يلبي احتياجات ومستويات خبرة مختلفة.
ميزات وفوائد كل أداة
لنلقِ نظرة على ميزات وفوائد كل برنامج تصميم PCB لمساعدتك على فهم ما يميزه:
Altium Designer:
- بيئة متكاملة: يجمع بين تخطيط الدوائر، تخطيط PCB، وتوثيق التصميم في منصة واحدة.
- توجيه متقدم: يوفر أدوات توجيه قوية، بما في ذلك التوجيه التفاعلي والتوجيه التلقائي.
- عرض ثلاثي الأبعاد: يتيح لك عرض وتعديل تصميم PCB الخاص بك في ثلاثي الأبعاد لضمان وضع دقيق للمكونات.
- مكتبات واسعة: يوفر وصولاً إلى مكتبة شاملة من المكونات، مما يوفر الوقت في التصميم.
Eagle:
- واجهة سهلة الاستخدام: بديهية وسهلة التنقل، مما يجعلها رائعة للمبتدئين.
- مكتبات المكونات: مكتبات واسعة تحتوي على مجموعة متنوعة من المكونات.
- إمكانية البرمجة: يدعم البرمجة التلقائية للمهام المتكررة، مما يعزز الإنتاجية.
- تسعير مناسب: يقدم نسخة مجانية للهواة وتراخيص بأسعار معقولة للمحترفين.
KiCad:
- مفتوح المصدر: مجاني للاستخدام ومدعوم من مجتمع كبير من المطورين.
- أدوات شاملة: يتضمن تخطيط الدوائر، تخطيط PCB، عارض ثلاثي الأبعاد، والمزيد.
- مرن وقابل للتخصيص: يسمح لك بإنشاء مكونات وأشكال مخصصة.
- تحديثات منتظمة: يتم تحسينه باستمرار مع تحديثات منتظمة وميزات جديدة.
OrCAD:
- محاكاة متقدمة: أدوات محاكاة ممتازة لتحليل وتصديق التصميمات الخاصة بك.
- توجيه عالي الأداء: محسّن للتصاميم المعقدة ذات السرعات العالية والكثافات العالية.
- مكتبات واسعة: مكتبات كبيرة من المكونات والنماذج الجاهزة.
- قابلية التوسع: مناسب للمشاريع الصغيرة والتصاميم الكبيرة والمعقدة على حد سواء.
EasyEDA:
- مستند إلى الويب: لا يتطلب تثبيتًا، ويمكن الوصول إليه من أي جهاز متصل بالإنترنت.
- التعاون: مشاركة سهلة والتعاون مع أعضاء الفريق.
- أدوات متكاملة: يتضمن تخطيط الدوائر، تخطيط PCB، وأدوات المحاكاة.
- دعم المجتمع: مجتمع نشط والوصول إلى المشاريع والمكونات المشتركة.
كيفية اختيار البرنامج الأنسب لاحتياجاتك
اختيار أفضل برنامج تصميم PCB يعتمد على متطلباتك وتفضيلاتك الخاصة. إليك بعض النصائح لمساعدتك على اتخاذ القرار الصحيح:
تقييم مستوى مهارتك:
- المبتدئين: إذا كنت جديدًا في تصميم PCB، ابدأ بأدوات سهلة الاستخدام مثل Eagle أو EasyEDA، حيث توفر واجهات بديهية ودروسًا تعليمية مفيدة.
- المستوى المتوسط/المتقدم: للتصميمات الأكثر تعقيدًا، فكر في Altium Designer، OrCAD، أو KiCad، حيث توفر هذه الأدوات ميزات متقدمة ومرونة أكبر.
تقييم احتياجات مشروعك:
- تصاميم بسيطة: بالنسبة للمشاريع البسيطة، قد تكفي أداة أساسية مثل EasyEDA أو Eagle.
- تصاميم معقدة: للتصاميم عالية السرعة، الكثافة العالية، أو متعددة الطبقات، اختر Altium Designer، OrCAD، أو KiCad، حيث توفر قدرات توجيه ومحاكاة قوية.
مراعاة الميزانية:
- مجاني/مفتوح المصدر: إذا كانت الميزانية محدودة، فإن KiCad خيار ممتاز مفتوح المصدر بميزات قوية.
- استخدام احترافي: للاستخدام المهني والتجاري، الاستثمار في أداة شاملة مثل Altium Designer أو OrCAD يمكن أن يكون مجديًا.
البحث عن الدعم والمجتمع:
- دعم المجتمع: أدوات مثل KiCad وEasyEDA لديها مجتمعات نشطة يمكن أن تكون لا تقدر بثمن لحل المشكلات والحصول على نصائح.
- الدعم الرسمي: الأدوات الاحترافية مثل Altium Designer وOrCAD توفر دعمًا رسميًا ووثائق شاملة.
التجربة والتجريب:
- إصدارات تجريبية: العديد من مزودي البرامج يقدمون إصدارات تجريبية مجانية. استفد من هذه لتجربة أدوات مختلفة ومعرفة أيها يناسب سير عملك بشكل أفضل.
- تجربة عملية: اقضِ بعض الوقت في استخدام البرنامج لفهم واجهته وميزاته وكيفية اندماجه مع عملية التصميم الخاصة بك.
من خلال النظر بعناية في هذه العوامل، يمكنك اختيار برنامج تصميم PCB الذي يلبي احتياجاتك، مما يعزز كفاءة التصميم ونجاح المشروع.
الفصل 4
تصميم أول لوحة PCB
دليل خطوة بخطوة لإنشاء تخطيط PCB أساسي
هل أنت مستعد لتصميم أول لوحة PCB لك؟ اتبع هذه الخطوات لإنشاء تخطيط PCB أساسي يلبي احتياجات مشروعك.
حدد متطلباتك:
- قائمة المكونات: حدد جميع المكونات التي تحتاجها لمشروعك.
- مخطط الدائرة: ارسم مخططًا يوضح كيفية اتصال كل مكون.
اختر برنامج تصميم PCB الخاص بك:
اختر أداة برمجية سهلة الاستخدام مثل Eagle أو KiCad لبدء عملية التصميم.
إنشاء المخطط:
- وضع المكونات: استخدم البرنامج لوضع كل مكون في المخطط.
- توصيل المكونات: ارسم خطوطًا لتوصيل المكونات وفقًا لتصميم دائرتك.
تصميم تخطيط PCB:
- ترتيب المكونات: قم بترتيب المكونات في تخطيط PCB، مع ضمان تخطيط مثالي لتدفق الإشارة واستخدام المساحة.
- التوجيه: قم بتوصيل المكونات باستخدام مسارات نحاسية، مع الانتباه إلى عرض المسار والمسافات لضمان الأداء الكهربائي الصحيح.
- إضافة الفتحات (Vias): إذا كنت تستخدم لوحة PCB متعددة الطبقات، أضف الفتحات لتوصيل المسارات بين الطبقات.
توليد ملفات Gerber:
- تحقق من التصميم: استخدم فحص قواعد التصميم (DRC) في البرنامج لتحديد الأخطاء وإصلاحها.
- تصدير الملفات: بمجرد اكتمال التصميم، قم بتصدير ملفات Gerber، وهي الملفات التي يستخدمها المصنعون لإنتاج PCB الخاص بك.
المراجعة والنمذجة الأولية:
- المراجعة: تحقق من تصميمك وملفات Gerber للتأكد من عدم وجود أخطاء.
- النموذج الأولي: أرسل تصميمك إلى مصنع PCB لإنشاء نموذج أولي.
الاعتبارات الرئيسية للمبتدئين
بدء تصميم PCB يمكن أن يكون مثيرًا ومليئًا بالتحديات. إليك بعض الاعتبارات الرئيسية التي يجب وضعها في الاعتبار:
وضع المكونات:
- ضع المكونات بشكل منطقي، مع إبقاء الأجزاء ذات الصلة قريبة من بعضها.
- تأكد من توجيه المكونات بشكل صحيح لتسهيل اللحام والتجميع.
عرض المسارات والمسافات:
- استخدم عرض المسارات المناسب للتيار الذي ستحمله.
- حافظ على المسافات الصحيحة بين المسارات لتجنب الدوائر القصيرة والتداخل.
خطوط الطاقة والأرضي:
- استخدم طبقات مخصصة للطاقة والأرضي لتقليل الضوضاء وتحسين سلامة الإشارة.
إدارة الحرارة:
- ضع في اعتبارك التخفيف الحراري للمكونات التي تولد الحرارة.
- استخدم فتحات حرارية وصب النحاس لتبديد الحرارة بكفاءة.
قواعد التصميم:
- اتبع قواعد التصميم التي يحددها مصنع PCB لضمان إنتاج تصميمك بدقة.
الأخطاء الشائعة التي يجب تجنبها
تجنب الأخطاء الشائعة سيوفر لك الوقت والإحباط. إليك بعض الأخطاء التي يجب الانتباه لها:
وضع المكونات بشكل سيئ:
- لا تضع المكونات قريبًا جدًا من بعضها البعض، مما قد يجعل اللحام صعبًا ويزيد من خطر الدوائر القصيرة.
عرض المسارات غير الصحيح:
- تجنب استخدام مسارات بعرض ضيق جدًا للتيار الذي تحتاجه، حيث يمكن أن يؤدي ذلك إلى ارتفاع درجة الحرارة وفشل الدائرة.
تجاهل قواعد التصميم:
- لا تتجاهل قواعد التصميم التي يقدمها المصنع. انتهاك هذه القواعد يمكن أن يؤدي إلى أخطاء في الإنتاج وزيادة التكاليف.
عدم اختبار النموذج الأولي:
- لا تتخطى مرحلة النموذج الأولي. اختبار تصميمك باستخدام نموذج أولي يساعد في اكتشاف الأخطاء قبل الإنتاج على نطاق واسع.
توثيق غير كافٍ:
- تأكد من توثيق عملية التصميم والقرارات بشكل شامل. هذا سيساعدك ويساعد الآخرين في فهم التصميم لاحقًا.
تعقيد التصميم بشكل مفرط:
- حافظ على تصميمك بسيطًا قدر الإمكان، خاصة عند البدء. التعقيد يمكن أن يؤدي إلى المزيد من الأخطاء وصعوبة في استكشاف الأخطاء وإصلاحها.
باتباع هذه الخطوات، مع وضع الاعتبارات الرئيسية في الاعتبار وتجنب الأخطاء الشائعة، ستكون في طريقك لتصميم أول لوحة PCB ناجحة. دعنا نستمر في استكشاف المزيد حول تصميم PCB لتعزيز مهاراتك ونتائج مشاريعك.
الفصل 5
تصميم مخطط PCB
ما هو مخطط PCB؟
هل تساءلت يومًا كيف تتصل المكونات الإلكترونية لتكوين دائرة وظيفية؟ هنا يأتي دور مخطط PCB. مخطط PCB هو تمثيل رسومي لدائرتك الإلكترونية. يُظهر كيفية اتصال المكونات مثل المقاومات والمكثفات والدوائر المتكاملة (ICs) باستخدام خطوط تمثل التوصيلات الكهربائية. فكر فيه كأنه المخطط الأساسي لتخطيط PCB الخاص بك، حيث يوجه وضع وتوجيه المكونات على اللوحة الفعلية.
إنشاء وقراءة مخططات PCB
إنشاء وقراءة مخططات PCB مهارة أساسية لأي مشروع إلكتروني. إليك كيفية البدء:
ابدأ بخطة واضحة:
- تحديد المكونات: قم بإعداد قائمة بجميع المكونات التي تحتاجها لدائرتك.
- فهم التوصيلات: تأكد من معرفة كيفية اتصال كل مكون مع الآخر.
استخدام برنامج تصميم المخططات:
- اختر أداتك: اختر برنامج تصميم مخططات سهل الاستخدام مثل Eagle أو KiCad أو Altium Designer.
- وضع المكونات: قم بسحب وإفلات الرموز لكل مكون في مساحة العمل الخاصة بالمخطط.
- رسم التوصيلات: استخدم الخطوط لتوصيل المكونات وفقًا لخطة دائرتك. تمثل هذه الخطوط التوصيلات الكهربائية أو الشبكات.
تسمية وتنظيم:
- تسميات المكونات: قم بتعيين رموز مرجعية (مثل R1، C1، U1) لكل مكون لتسهيل التعرف عليها.
- تسميات الشبكات: قم بتسمية الشبكات الهامة مثل الطاقة والأرضي لمزيد من الوضوح.
المراجعة والتحقق:
- تحقق من التوصيلات: تأكد من أن جميع التوصيلات صحيحة وكاملة.
- تنفيذ فحص القواعد الكهربائية (ERC): استخدم أداة ERC المدمجة في البرنامج لتحديد أي مشاكل محتملة مثل الأطراف غير المتصلة أو الدوائر القصيرة.
قراءة مخطط PCB تتطلب فهم الرموز والتوصيلات:
- الرموز: تعرف على الرموز القياسية للمكونات المختلفة (مثل المقاومات، المكثفات، الترانزستورات).
- التوصيلات: اتبع الخطوط (الشبكات) لترى كيفية اتصال المكونات وتفاعلها.
- الرموز المرجعية: استخدم التسميات لتحديد وتحديد مواقع المكونات.
نصائح لتصميم مخطط فعال
إنشاء مخطط فعال يضمن عمل PCB بشكل صحيح وسهولة فهمه. إليك بعض النصائح لمساعدتك على تصميم مخططات أفضل:
حافظ على التنظيم:
- تخطيط منطقي: قم بترتيب المكونات بشكل منطقي، مع تجميع المكونات ذات الصلة معًا.
- مسارات واضحة: تجنب تقاطع الخطوط للحفاظ على المخطط نظيفًا وسهل القراءة.
قم بتسمية كل شيء:
- تسميات وصفية: استخدم تسميات واضحة وواصفة للمكونات والشبكات. هذا يجعل عملية اكتشاف الأخطاء والتعاون أسهل.
- تسمية متسقة: حافظ على اتساق التسمية لتسهيل التعرف.
استخدام رموز قياسية:
- رموز موحدة: التزم بالرموز القياسية المعتمدة في الصناعة للمكونات. هذا يضمن أن أي شخص يقرأ المخطط يمكنه فهمه بسهولة.
توثيق التوصيلات:
- ملاحظات وتعليقات: أضف ملاحظات أو تعليقات لشرح الأجزاء المعقدة من الدائرة.
- أرقام الأطراف: قم بتسمية أرقام الأطراف بوضوح على الموصلات والدوائر المتكاملة.
خطط لنقاط اختبار:
- نقاط اختبار: أضف نقاط اختبار في تصميمك لتسهيل اكتشاف الأخطاء والاختبار. هذا يساعدك على التحقق بسرعة من وظيفة دائرتك.
تحقق من التوصيلات مرتين:
- فحص بصري: قم بفحص المخطط بعناية للتأكد من صحة جميع التوصيلات.
- فحص القواعد الكهربائية (ERC): استخدم أداة ERC في البرنامج لتحديد المشاكل المحتملة وإصلاحها.
تبسيط التصميم حيثما أمكن:
- تقليل التعقيد: اجعل تصميمك بسيطًا قدر الإمكان مع تلبية متطلباتك. التصميمات البسيطة أسهل في القراءة وأقل عرضة للأخطاء.
فكر في المستقبل:
- تعديلات مستقبلية: صمم مع مراعاة التعديلات المستقبلية والتوسعات. اترك مساحة لإضافة مكونات أو ميزات إضافية.
باتباع هذه النصائح، ستنشئ مخططات PCB واضحة ودقيقة وفعالة. هذه الأساسيات ستساعدك على تصميم لوحات PCB موثوقة وقابلة للتشغيل، مما يجلب مشاريعك الإلكترونية إلى الحياة. دعنا نستمر في استكشاف المزيد حول تصميم PCB لتعزيز مهاراتك ونتائج مشاريعك.
الفصل 6
تصميم تخطيط PCB
مبادئ تصميم تخطيط PCB الجيد
إنشاء تخطيط PCB مصمم جيدًا أمر ضروري لوظائف وموثوقية مشروعك الإلكتروني. إليك كيفية ضمان توافق تخطيط PCB الخاص بك مع أفضل المبادئ:
وضع المكونات بوضوح:
- التجميع المنطقي: قم بتجميع المكونات بشكل منطقي وفقًا لوظيفتها. يجعل هذا التخطيط أسهل للفهم وللكشف عن الأخطاء.
- إدارة المساحة: تأكد من وجود مساحة كافية بين المكونات لتبديد الحرارة وسهولة اللحام.
توجيه فعال:
- أقصر مسار: حافظ على المسارات قصيرة ومباشرة قدر الإمكان لتقليل المقاومة وفقدان الإشارة.
- إدارة الطبقات: استخدم الطبقات المختلفة بشكل فعال، مع تخصيص واحدة لخطوط الأرضي لتقليل الضوضاء.
سلامة الإشارة:
- خطوط الأرضي: استخدم خطوط أرضي مستمرة لتوفير مسار منخفض المقاومة وتقليل الضوضاء.
- تطابق المعاوقة: تأكد من أن المسارات التي تحمل إشارات عالية التردد لها معاوقة مضبوطة.
إدارة الحرارة:
- تبدد الحرارة: ضع المكونات التي تولد حرارة بعيدًا عن المكونات الحساسة، واستخدم الفتحات الحرارية لتبديد الحرارة.
التصميم للتصنيع:
- الأحجام القياسية: التزم بأحجام المكونات القياسية لتبسيط التجميع.
- التباعدات: حافظ على التباعدات المناسبة لتجنب القصر وضمان التشغيل الموثوق.
تقنيات لوضع المكونات بشكل مثالي
وضع المكونات بشكل صحيح على PCB أمر أساسي لتصميم فعال. إليك كيفية تحقيق ذلك:
أعط الأولوية للمكونات الحرجة:
- مصدر الطاقة: ضع مكونات مصدر الطاقة أولاً لضمان توزيع طاقة مستقر.
- الإشارات عالية السرعة: ضع المكونات ذات الإشارات عالية السرعة لتقليل طول المسارات وتجنب مشاكل سلامة الإشارة.
ضع في اعتبارك إدارة الحرارة:
- المناطق الحرارية: اجمع المكونات التي تولد الحرارة وقدم حلول تبريد كافية.
- المسافة عن المكونات الحساسة: احتفظ بالمكونات الحساسة للحرارة بعيدًا عن مصادر الحرارة.
اتبع تدفق الإشارة:
- التدفق المنطقي: قم بترتيب المكونات حسب تدفق الإشارة. يجعل هذا التوجيه أسهل وأكثر وضوحًا.
- تقليل التداخل: ضع المكونات لتقليل احتمالية التداخل بين الإشارات.
سهولة الوصول للاختبار والتصحيح:
- نقاط الاختبار: تأكد من إمكانية الوصول إلى نقاط الاختبار والمكونات الحرجة للفحص.
- توجيه المكونات: قم بمحاذاة المكونات بشكل موحد لتسهيل الفحص اليدوي والاختبار.
التوازن بين الطبقات:
- توزيع الطبقات: وزع المكونات بالتساوي عبر الطبقات لتجنب الإجهاد الميكانيكي والتشوه أثناء التصنيع.
استراتيجيات التوجيه للحفاظ على سلامة الإشارة
توجيه PCB بشكل صحيح أمر حيوي للحفاظ على سلامة الإشارة وضمان الأداء الموثوق. إليك بعض الاستراتيجيات الرئيسية:
استخدام طبقات الطاقة والأرضي:
- الطبقات المخصصة: استخدم طبقات مخصصة للطاقة والأرضي لتقليل الضوضاء وتوفير جهود مرجعية مستقرة.
- مسارات عودة قصيرة: تأكد من أن مسارات عودة الإشارة قصيرة ومباشرة عن طريق وضع طبقات الأرضي بالقرب من طبقات الإشارة.
التحكم في معاوقة المسارات:
- مطابقة المعاوقة: طابق معاوقة مسارات الإشارة عالية السرعة لمنع انعكاسات الإشارة وضمان سلامتها.
- عرض المسارات المتسق: حافظ على عرض المسارات المتسق للإشارات عالية التردد للتحكم في المعاوقة.
تقليل التداخل:
- تباعد المسارات: حافظ على تباعد مناسب بين مسارات الإشارة المتوازية لتقليل التداخل.
- التدريع: استخدم مسارات أرضي أو طبقات بين مسارات الإشارة عالية السرعة لتدريعها من التداخل.
تجنب مناطق حلقات الإشارة:
- تقليل الحلقات: اجعل حلقات الإشارة صغيرة قدر الإمكان لتقليل التداخل الكهرومغناطيسي (EMI).
- إزالة التموج: استخدم المكثفات القريبة من أطراف الطاقة للدوائر المتكاملة لتصفية الضوضاء.
استخدام أزواج تفاضلية:
- توجيه الأزواج: قم بتوجيه الأزواج التفاضلية (مثل خطوط البيانات عالية السرعة) مع تباعد وطول متساوٍ لضمان سلامة الإشارة.
- تقليل الانحراف: تأكد من أن الأطوال متساوية للأزواج التفاضلية لمنع الانحراف وضمان سلامة الإشارة.
توجيه الإشارات الحساسة بعناية:
- تجنب المناطق المزعجة: احتفظ بمسارات الإشارة الحساسة بعيدًا عن المكونات والمسارات المزعجة.
- التصفية والتدريع: استخدم الفلاتر والتدريع لحماية الإشارات الحساسة من الضوضاء.
باتباع هذه المبادئ والتقنيات، ستصمم تخطيط PCB فعالًا وموثوقًا ومحسّنًا لسلامة الإشارة. دعنا نستمر في استكشاف المزيد حول تصميم PCB لتعزيز مهاراتك وإنجاح مشاريعك الإلكترونية.
الفصل 7
عملية التصنيع
خطوات تصنيع PCB
هل أنت مستعد لرؤية تصميم PCB الخاص بك ينبض بالحياة؟ فهم عملية تصنيع PCB أمر أساسي لضمان نجاح مشروعك. إليك دليل خطوة بخطوة لعملية التصنيع:
تحضير التصميم:
- إنشاء ملفات Gerber: قم بتحويل تصميم PCB الخاص بك إلى ملفات Gerber، وهي صيغة الملفات القياسية المستخدمة من قبل مصنعي PCB.
- التحقق من التصميم: افحص تصميمك بعناية وقم بتنفيذ فحص قواعد التصميم (DRC) لاكتشاف أي مشكلات محتملة.
اختيار المواد:
- اختيار الركيزة: اختر المادة الأساسية المناسبة (مثل FR-4) للوحة PCB الخاصة بك.
- تغطية النحاس: ضع طبقة من النحاس على كلا جانبي الركيزة.
نقل الصورة:
- تطبيق فوتو ريزست: ضع طبقة من الفوتو ريزست على اللوحة المغطاة بالنحاس.
- التعرض: استخدم الضوء فوق البنفسجي لنقل تصميم PCB الخاص بك إلى طبقة الفوتو ريزست.
- التطوير: قم بتطوير اللوحة المكشوفة لإظهار نمط النحاس.
النقش:
- نقش النحاس: أزل النحاس غير المحمي باستخدام محلول النقش، مما يترك فقط المسارات النحاسية المطلوبة.
الثقب:
- ثقب الثقوب: قم بحفر ثقوب للفتحات، والمكونات ذات الثقوب، ونقاط التثبيت.
الطلاء:
- طلاء النحاس: قم بطلاء الثقوب المحفورة بالنحاس لإنشاء وصلات كهربائية بين الطبقات.
- اللمسة النهائية: ضع تشطيبًا سطحيًا (مثل HASL، ENIG) لحماية النحاس وتحسين قابلية اللحام.
قناع اللحام والشاشة الحريرية:
- قناع اللحام: ضع قناع اللحام لحماية PCB ومنع الجسور اللحامية.
- الشاشة الحريرية: اطبع الملصقات والمُعرّفات على اللوحة لتسهيل التعرف والتجميع.
الفحص النهائي:
- الاختبار الكهربائي: قم بإجراء اختبارات كهربائية للتأكد من صحة جميع التوصيلات.
- الفحص البصري: افحص اللوحة للكشف عن أي عيوب أو مشاكل مادية.
القطع والتعبئة:
- قطع اللوحة: قم بقطع PCB إلى وحدات فردية إذا تم تصنيع لوحات متعددة على لوحة واحدة.
- التعبئة: قم بتغليف PCBs بعناية لمنع التلف أثناء الشحن.
فهم النمذجة الأولية للـ PCB
النمذجة الأولية هي خطوة حاسمة في عملية تصميم PCB. تتيح لك اختبار وتصديق تصميمك قبل الالتزام بالإنتاج الكامل. إليك ما تحتاج إلى معرفته عن النمذجة الأولية للـ PCB:
لماذا النموذج الأولي؟
- التحقق من التصميم: تساعد النمذجة الأولية على التحقق من أن تصميمك يعمل كما هو مقصود ويلبي المواصفات.
- اكتشاف المشكلات: اكتشف وأصلح أي عيوب أو أخطاء في التصميم قبل الإنتاج الضخم، مما يوفر الوقت والتكلفة.
- اختبار الأداء: اختبر أداء وموثوقية PCB في ظروف العالم الحقيقي.
أنواع النماذج الأولية:
- أحادية الجانب: للتصميمات البسيطة بمكونات على جانب واحد فقط.
- مزدوجة الجانب: للتصميمات الأكثر تعقيدًا بمكونات على كلا الجانبين.
- متعددة الطبقات: للتصميمات عالية الكثافة التي تتطلب طبقات متعددة.
عملية النمذجة الأولية:
- إنتاج دفعات صغيرة: يقوم المصنعون عادةً بإنتاج دفعة صغيرة من PCBs للنمذجة الأولية.
- الاختبار والتحقق: قم بإجراء اختبارات شاملة للتحقق من وظائف وأداء النموذج الأولي.
- التكرار: قم بإجراء أي تعديلات ضرورية على التصميم بناءً على نتائج الاختبار وأنتج نماذج أولية إضافية إذا لزم الأمر.
اختيار خدمة النمذجة الأولية:
- السرعة: ابحث عن مصنع يقدم أوقات تسليم سريعة لتسريع عملية التطوير.
- التكلفة: ضع في اعتبارك تكلفة خدمات النمذجة الأولية ووازنها مع ميزانيتك.
- الدعم: اختر مصنعًا يوفر دعمًا جيدًا للعملاء ويمكنه المساعدة في أي مشكلات أثناء مرحلة النمذجة الأولية.
كيفية اختيار مصنع PCB
اختيار مصنع PCB المناسب أمر حاسم لنجاح مشروعك. إليك كيفية اتخاذ القرار الأفضل:
تقييم الخبرة والاختصاص:
- الخبرة الصناعية: ابحث عن المصنعين ذوي سجل حافل في تصنيع PCB.
- الاختصاص الفني: تأكد من أن المصنع لديه القدرات الفنية للتعامل مع متطلباتك المحددة.
التحقق من معايير الجودة:
- الشهادات: تحقق من أن المصنع يحمل الشهادات ذات الصلة (مثل ISO9001) التي تشير إلى التزامهم بالجودة.
- مراقبة الجودة: استفسر عن عمليات مراقبة الجودة وإجراءات الاختبار لديهم لضمان PCBs عالية الجودة.
تقييم قدرات التصنيع:
- القدرات: تأكد من أن المصنع يمكنه إنتاج نوع PCB الذي تحتاجه (مثل أحادي الجانب، متعدد الطبقات، مرن).
- المعدات: تأكد من استخدامهم لمعدات متقدمة ومُصانة جيدًا للتصنيع الدقيق والموثوق.
مراجعة أوقات التسليم:
- أوقات التنفيذ: تحقق من أوقات التسليم لكل من النماذج الأولية والإنتاج الكامل لضمان تلبية المواعيد النهائية.
- المرونة: ابحث عن المرونة في تلبية الطلبات العاجلة أو غير المتوقعة.
النظر في التكلفة:
- التسعير: قارن بين أسعار عدة مصنعين للعثور على سعر تنافسي دون المساس بالجودة.
- القيمة: ضع في اعتبارك القيمة الإجمالية، بما في ذلك الجودة والخدمة والدعم، بدلاً من مجرد أقل سعر.
دعم العملاء:
- الاتصال: اختر مصنعًا يوفر دعمًا سريعًا ومفيدًا للعملاء لمعالجة أي مخاوف أو مشاكل.
- المساعدة: تأكد من أنهم يقدمون المساعدة طوال العملية، من التصميم إلى التسليم.
باتباع هذه الخطوات والاعتبارات، ستتمكن من اختيار مصنع PCB يلبي احتياجاتك ويضمن نجاح مشروعك. دعنا نستمر في استكشاف المزيد حول تصميم PCB لتعزيز مهاراتك وتحقيق نجاح مشاريعك الإلكترونية.
الفصل 8
ضمان الجودة والاختبار
الفصل 9
استراتيجيات تصميم PCB الموفرة للتكلفة
الفصل 10
نصائح متقدمة وأفضل الممارسات
مواكبة اتجاهات تصميم PCB
في عالم الإلكترونيات السريع التغير، من الضروري مواكبة أحدث اتجاهات تصميم PCB. إليك كيفية البقاء على اطلاع:
متابعة أخبار الصناعة:
- المدونات والمواقع التقنية: اقرأ بانتظام المدونات التقنية والمواقع الصناعية مثل PCB Design World، Electronics Weekly، وEDN Network للبقاء على اطلاع بأحدث التقنيات والاتجاهات.
- النشرات الإخبارية: اشترك في النشرات الإخبارية من الشركات المصنعة الرائدة وشركات برامج التصميم لتلقي التحديثات مباشرة في بريدك الوارد.
الانضمام إلى المجتمعات الإلكترونية:
- المنتديات والمجموعات: شارك في منتديات مثل PCB Design Forum ومجموعات LinkedIn المرتبطة بتصميم PCB. تفاعل في المناقشات واستفد من تجارب المهنيين الآخرين.
- وسائل التواصل الاجتماعي: تابع الخبراء والشركات في الصناعة على منصات مثل Twitter، LinkedIn، وFacebook للحصول على تحديثات في الوقت الفعلي.
حضور الندوات والمؤتمرات:
- فعاليات الصناعة: احضر الندوات والمؤتمرات الافتراضية والمعارض التجارية للتعرف على أحدث التطورات والتواصل مع المهنيين الآخرين.
- ورش العمل: شارك في ورش العمل وجلسات التدريب للحصول على تجربة عملية مع الأدوات والتقنيات الجديدة.
المنصات التعليمية:
- الدورات التدريبية عبر الإنترنت: قم بالتسجيل في دورات وشهادات عبر الإنترنت من منصات مثل Coursera، Udemy، وLinkedIn Learning لتعزيز مهاراتك ومعرفتك.
- الندوات التعليمية: شارك في الندوات التي تستضيفها الشركات الرائدة والمؤسسات التعليمية للتعرف على الاتجاهات الناشئة وأفضل الممارسات.
موارد التعلم المستمر
التعلم المستمر أمر ضروري للبقاء في الصدارة في تصميم PCB. إليك بعض الموارد القيمة لدعم نموك:
الكتب والمنشورات:
- كتب أساسية: اقرأ كتبًا أساسية مثل The Circuit Designer’s Companion لـ Peter Wilson وPCB Design for Real-World EMI Control لـ Bruce R. Archambeault.
- المجلات: اشترك في مجلات صناعية مثل PCB007 Magazine وCircuit Cellar للحصول على رؤى ومقالات منتظمة.
الدورات التدريبية عبر الإنترنت:
- تدريب متقدم: خذ دورات متقدمة في تصميم PCB، وسلامة الإشارة، وتداخل الكهرومغناطيسي (EMI/EMC) على منصات مثل IPC EDGE، Altium Academy، وCadence Training.
- مواضيع متخصصة: ابحث عن دورات تغطي مواضيع متخصصة مثل تصميم PCB عالي السرعة، وتصميم RF PCB، وإدارة الحرارة في PCB.
المدونات التقنية والمواقع الإلكترونية:
- مدونات الخبراء: تابع المدونات التقنية للخبراء في الصناعة مثل Eric Bogatin، Rick Hartley، وDr. Howard Johnson للحصول على رؤى متعمقة ونصائح متقدمة.
- موارد الشركات المصنعة: استفد من الموارد التي تقدمها الشركات المصنعة للـ PCB وشركات برامج التصميم، بما في ذلك الأوراق البيضاء، ودراسات الحالة، والملاحظات التطبيقية.
المنتديات المجتمعية:
- منصات النقاش: تفاعل مع المجتمعات الإلكترونية مثل Stack Exchange (Electronics)، Reddit (PCB Design)، وEEVblog Forum لطرح الأسئلة ومشاركة المعرفة والتعلم من الأقران.
- مجموعات المستخدمين: انضم إلى مجموعات المستخدمين لبرامج تصميم PCB محددة مثل AltiumLive وKiCad.info للوصول إلى محتوى ودعم حصري.
نصائح الخبراء لمشاريع PCB الناجحة
إليك بعض نصائح الخبراء لمساعدتك على تحقيق النجاح في مشاريع تصميم PCB الخاصة بك:
التخطيط المبكر:
- تحديد الأهداف: حدد أهداف المشروع والمواصفات والقيود بوضوح قبل بدء عملية التصميم.
- الميزانية والجدول الزمني: ضع ميزانية وجدول زمني واقعي لضمان بقاء مشروعك على المسار الصحيح.
التصميم للتصنيع (DFM):
- تبسيط التصميم: اجعل تصميمك بسيطًا قدر الإمكان لتقليل تعقيد التصنيع والتكاليف.
- الممارسات القياسية: اتبع قواعد التصميم القياسية في الصناعة لضمان التوافق مع عمليات التصنيع.
التعاون والتواصل:
- التعاون مع الفريق: اعمل بشكل وثيق مع فريقك، بما في ذلك المهندسين والمصنعين وأصحاب المصلحة لضمان توافق الجميع.
- توثيق واضح: حافظ على توثيق واضح ومفصل لجميع جوانب تصميمك، بما في ذلك المخططات، والتخطيطات، وقائمة المواد (BOM).
النمذجة الأولية والاختبار:
- النمذجة المتكررة: قم بإنشاء نماذج أولية وكررها بناءً على نتائج الاختبار لتحسين تصميمك واكتشاف المشكلات مبكرًا.
- الاختبار الشامل: قم بإجراء اختبارات شاملة، بما في ذلك الاختبارات الوظيفية والحرارية واختبارات EMI/EMC لضمان الموثوقية والأداء.
سلامة الإشارة وEMI/EMC:
- أفضل الممارسات: اتبع أفضل الممارسات لسلامة الإشارة وEMI/EMC مثل المعاوقة المضبوطة، التأريض السليم، وتقنيات التدريع.
- أدوات المحاكاة: استخدم أدوات المحاكاة للتنبؤ بالمشكلات المحتملة في سلامة الإشارة وEMI ومعالجتها قبل الاختبار الفعلي.
إدارة الحرارة:
- تبدد الحرارة: قم بتضمين استراتيجيات فعالة لإدارة الحرارة مثل الفتحات الحرارية، ومشتتات الحرارة، والصب النحاسي لمنع ارتفاع درجة الحرارة.
- وضع المكونات: ضع المكونات التي تولد الحرارة بشكل استراتيجي لتحسين تدفق الهواء وتبدد الحرارة.
التحسين المستمر:
- التعلم من التجربة: حلل المشاريع المكتملة لتحديد مجالات التحسين وطبق هذه الدروس على التصميمات المستقبلية.
- ابق فضوليًا: استمر في استكشاف التقنيات، الأدوات، والتقنيات الجديدة لتعزيز مهاراتك وقدراتك باستمرار.
من خلال مواكبة الاتجاهات، واستخدام موارد التعلم المستمر، وتطبيق نصائح الخبراء، ستكون مجهزًا جيدًا لإنشاء تصميمات PCB ناجحة ومبتكرة. دعنا نستمر في استكشاف المزيد حول تصميم PCB لتعزيز مهاراتك وجعل مشاريعك تنبض بالحياة بالتميز.
تواصل معنا
أين نحن؟
الحديقة الصناعية، رقم 438 شارع دونغ هوان، رقم 438، شاجينغ دونغ هوان، منطقة باوان، شنتشن، قوانغدونغ، الصين
الطابق 4، مبنى زهيهوي الإبداعي، رقم 2005 شارع شيهوان، شاجينغ، منطقة باوان، شنتشن، الصين
الغرفة A1-13، الطابق 3، مركز يي ليم الصناعي، 2-28 شارع كواي لوك، كواي تشونغ، هونغ كونغ
service@southelectronicpcb.com
الهاتف: +86 400 878 3488
أرسل لنا رسالة
كلما كانت التفاصيل أكثر دقة، كلما تمكنا من المضي قدمًا إلى الخطوة التالية أسرع.
