ما هو أفضل تغليف للدوائر المتكاملة (IC) للوحة الدوائر المطبوعة (PCB)؟
يعتمد أفضل تغليف للدوائر المتكاملة للوحة الدوائر المطبوعة بشكل كبير على التطبيق المحدد ومتطلبات التصميم الخاص بك. تلعب عوامل مثل بيئة التشغيل، قيود المساحة، الأداء الحراري، الأداء الكهربائي، وقدرات التصنيع دورًا حاسمًا في هذا القرار. بشكل عام، للتطبيقات ذات الكثافة العالية والأداء العالي، فإن تغليف Ball Grid Array (BGA) شائع بسبب أدائه الحراري والكهربائي الممتاز. للتصاميم الأكثر حساسية من حيث التكلفة أو الأبسط، قد تكون حزم Dual In-line Package (DIP) أو Small Outline Integrated Circuit (SOIC) كافية.

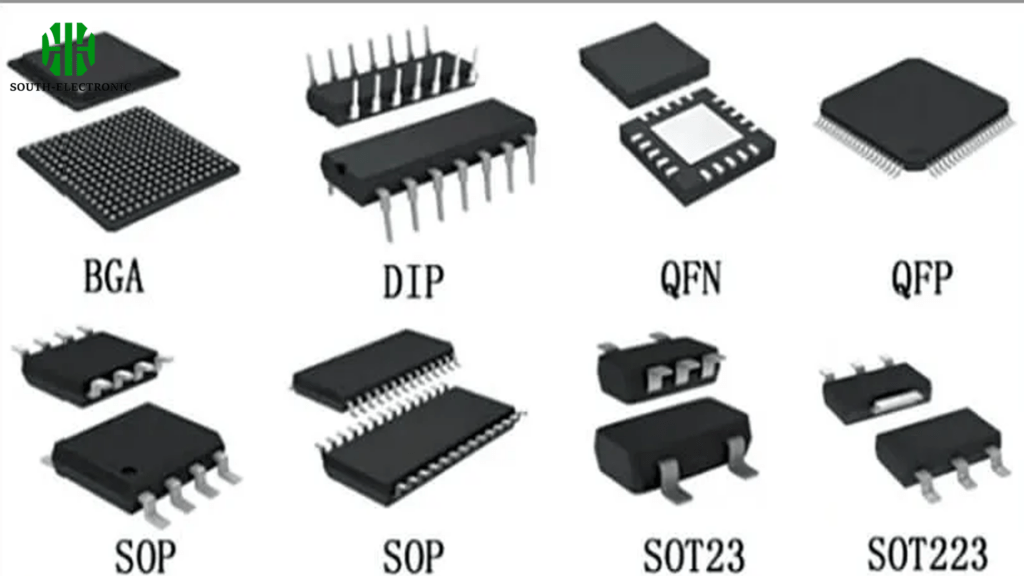

ما هي الأنواع الشائعة لتغليف الدوائر المتكاملة المستخدمة في تصميم لوحات الدوائر المطبوعة؟
هناك عدة أنواع شائعة من تغليف الدوائر المتكاملة المستخدمة في تصميم لوحات الدوائر المطبوعة. كل نوع له خصائصه ومزاياه وتطبيقاته الخاصة.
| تغليف الدائرة المتكاملة | عدد الأرجل | الحجم | الأداء الحراري | سهولة التعامل | التكلفة |
|---|---|---|---|---|---|
| DIP | منخفض | كبير | معتدل | سهل | منخفض |
| SOP | متوسط | متوسط | جيد | معتدل | متوسط |
| QFP | عالي | صغير | جيد | صعب | عالي |
| BGA | عالي جدًا | صغير جدًا | ممتاز | صعب جدًا | عالي جدًا |

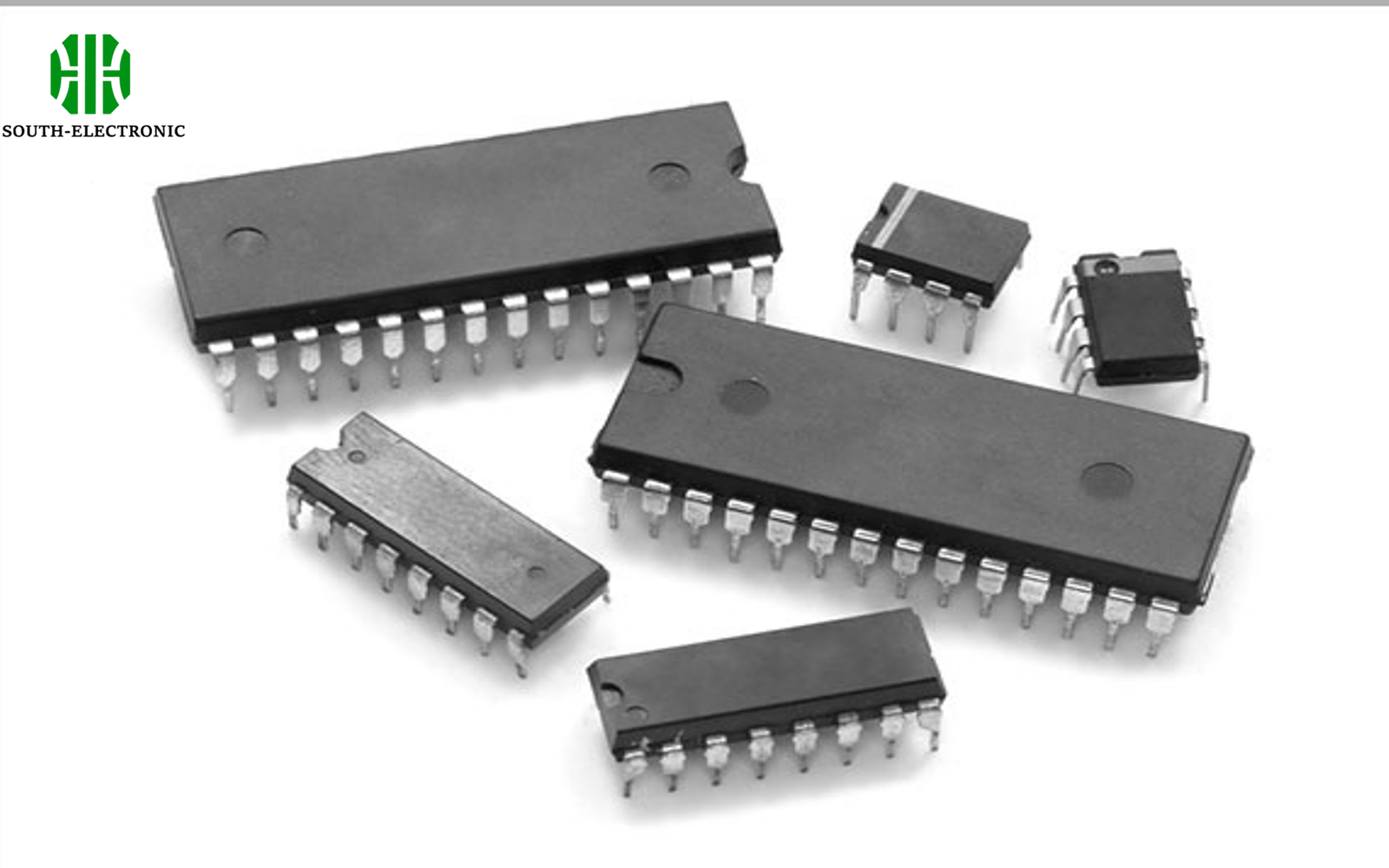

أحد أول وأشهر أنواع تغليف الدوائر المتكاملة هو Dual In-Line Package (DIP). تحتوي حزم DIP على صفين من الأرجل التي تخرج من جسم التغليف، مما يتيح لك إدخالها بسهولة في لوحة الدوائر ولحامها في مكانها. إنها شائعة لأنها سهلة الاستخدام وتعمل بشكل جيد. من خلال التفكير في أمور مثل ما تحتاج أن تفعله الشريحة، ومدى سخونتها، وكمية المساحة المتاحة لديك، يمكنك اختيار التغليف المناسب لتصميمك.
ما هي مزايا وعيوب استخدام تغليف الدوائر المتكاملة بتكنولوجيا التركيب السطحي (SMT)؟
المزايا:
- تقليل حجم ووزن لوحة الدوائر المطبوعة.
- كثافة أعلى للمكونات.
- أداء محسن عند الترددات العالية.
- عمليات تجميع آلية.
العيوب:
- عملية تصنيع أكثر تعقيدًا.
- صعوبة في الفحص والإصلاح.
- يتطلب معالجة وتثبيت دقيقين.
ما هي أحدث الاتجاهات في تكنولوجيا تغليف الدوائر المتكاملة للوحة الدوائر المطبوعة؟
- التغليف المتقدم: تقنيات مثل التغليف على مستوى الرقاقة مع مروحة (FOWLP) والنظام في التغليف (SiP) تكتسب شعبية لقدرتها على دمج المزيد من الوظائف في مساحة أصغر.
- تغليف الدوائر المتكاملة ثلاثي الأبعاد: تكديس دوائر متكاملة متعددة عموديًا لتوفير المساحة وتحسين الأداء.
- التصغير: جهود مستمرة لتقليل حجم تغليف الدوائر المتكاملة مع الحفاظ على الأداء أو تحسينه.
هذه الاتجاهات تحفز الابتكار في صناعات لوحات الدوائر المطبوعة وأشباه الموصلات، مما يسمح بتطوير أجهزة إلكترونية أكثر قوة وكفاءة وصغرًا.
