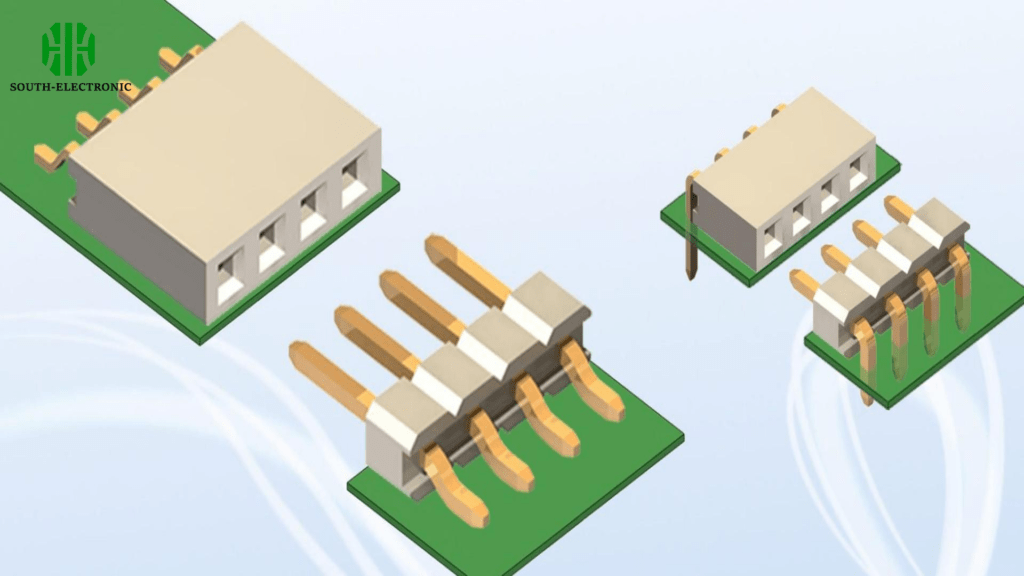

ما هو موصل PCB؟
موصل PCB هو واجهة تسمح للمكونات الإلكترونية بالتواصل عن طريق توصيل لوحات الدوائر المطبوعة (PCBs) داخل جهاز أو نظام. تتيح هذه الموصلات نقل الإشارات والطاقة والبيانات بين الأجزاء المختلفة للتجميع الإلكتروني، مما يضمن التشغيل الفعال للنظام ككل.
ما هي أنواع الموصلات؟
يمكن تصنيف موصلات PCB إلى الأنواع التالية:
| الفئة | الوصف |
|---|---|
| سلك إلى لوحة | توصيل الأسلاك الفردية بلوحة الدوائر المطبوعة. |
| لوحة إلى لوحة | توصيل لوحة دائرة مطبوعة مباشرة بأخرى. |
| سلك إلى سلك | توصيل سلكين معًا، غالبًا ما تُستخدم في الكابلات. |
| مرن | تشمل موصلات FFC/FPC لتوصيل الكابلات المرنة بلوحات الدوائر المطبوعة. |
| متخصص | تشمل موصلات USB وHDMI وRF وغيرها من الموصلات المصممة لتطبيقات محددة. |
تشمل الموصلات الشائعة لـ PCB موصلات سلك إلى لوحة وموصلات FFC/FPC، بالإضافة إلى موصلات لوحة إلى لوحة المستخدمة في مزودات الطاقة ونقل الإشارات في الإلكترونيات الاستهلاكية.
كيف يتم توصيل لوحات الدوائر المطبوعة معًا؟
لتوصيل لوحات الدوائر المطبوعة معًا، يمكن استخدام الطرق التالية:
- موصلات لوحة إلى لوحة: تسمح هذه الموصلات بتوصيل لوحتي دوائر مطبوعة مباشرة، عادةً عبر موصلات ذكر وأنثى.
- كابلات الشريط وموصلات IDC: يمكن للكابلات الشريطية المسطحة مع موصلات إزاحة العزل توصيل عدة لوحات دوائر مطبوعة، مما يوفر اتصالًا مرنًا.
- موصلات الحافة: يمكن تصميم لوحات الدوائر المطبوعة بموصلات حافة تدخل في مقابس مطابقة، كما هو شائع في وحدات الذاكرة الكمبيوترية.
- حزم الأسلاك: يمكن أن توصل حزم الأسلاك المخصصة لوحات الدوائر المطبوعة، مما يضمن توصيلًا منظمًا وموثوقًا.
- دوائر مطبوعة مرنة (FPC): يمكن لـ FPC أن تربط بين لوحات الدوائر المطبوعة، مما يوفر حلاً رفيعًا ومرنًا للتوصيل.
- أنظمة اللوحة الخلفية: في الأنظمة المعقدة، توفر اللوحات الخلفية وسيلة لتوصيل العديد من لوحات الدوائر المطبوعة، غالبًا ما تُرى في تطبيقات الاتصالات والخوادم
كيف يمكنني منع تآكل موصلات PCB؟
تتضمن منع تآكل موصلات PCB عدة استراتيجيات:
- استخدام مواد مقاومة للتآكل: اختر موصلات مصنوعة من مواد مقاومة للتآكل، مثل الاتصالات المطلية بالذهب.
- تطبيق الطلاءات الوقائية: استخدم الطلاءات الواقية أو الأفلام الأخرى على PCB والموصلات لحمايتها من الرطوبة والملوثات.
- ضمان إحكام الإغلاق: في البيئات القاسية، استخدم الموصلات التي تتمتع بخصائص الإغلاق لمنع التعرض للعناصر المسببة للتآكل.
- الحفاظ على بيئة محكمة التحكم: خزن وشغل الأجهزة الإلكترونية في بيئات محكمة التحكم ذات رطوبة منخفضة وتعرض ضئيل للمواد المسببة للتآكل.
- الفحص والصيانة الدورية: افحص الموصلات بانتظام للتحقق من علامات التآكل وقم بتنظيفها باستخدام الطرق والحلول المناسبة.
باتباع هذه الممارسات، يمكنك تحسين طول العمر والموثوقية لموصلات PCB في أنظمتك الإلكترونية.
