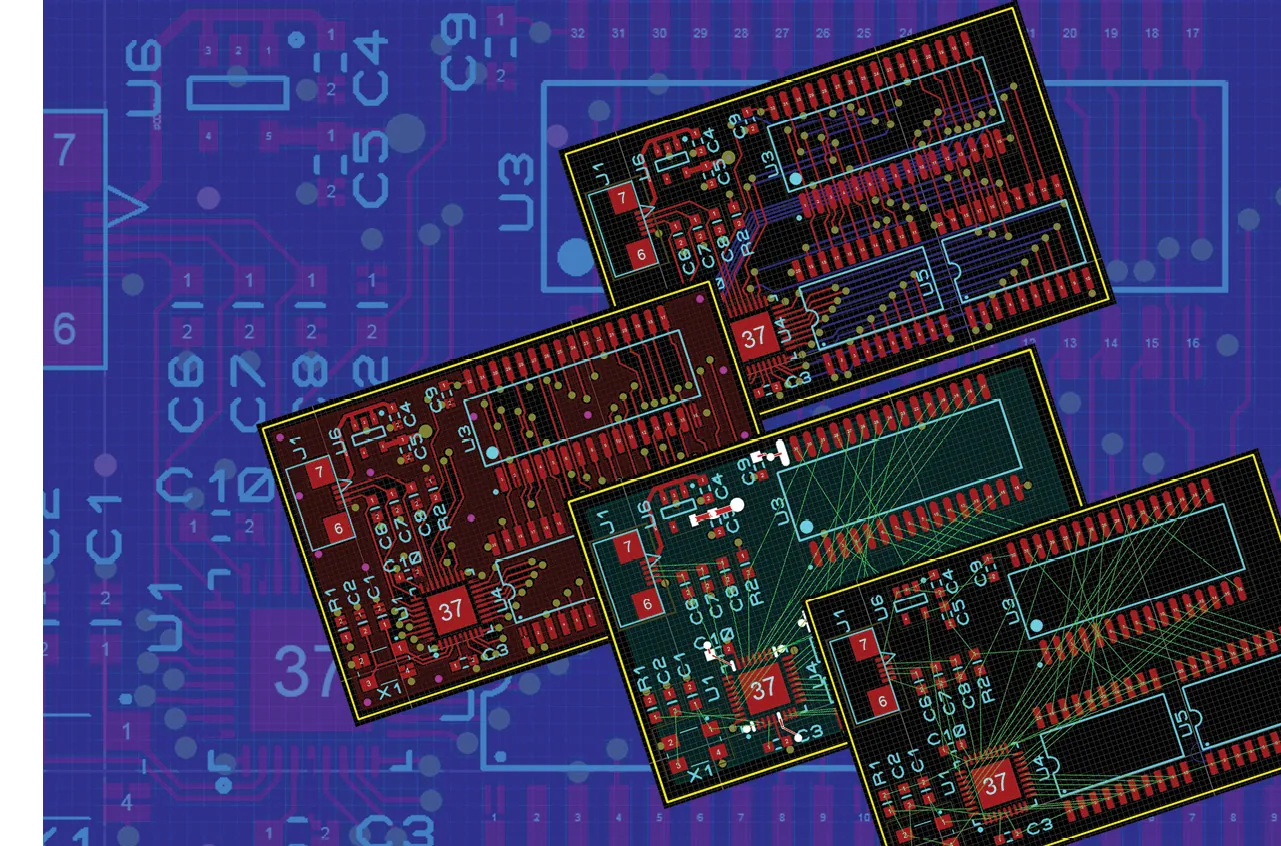

يشكل تصميم اللوحات الإلكترونية أساس إنشاء أنظمة إلكترونية فعالة وموثوقة. من خلال فهم أساسيات تصميم اللوحات الإلكترونية، يمكن للمهندسين والمصممين إنشاء دوائر تلبي معايير الأداء والحجم والتكلفة المحددة.

مكونات تصميم اللوحات الإلكترونية

عند تصميم لوحة إلكترونية، يجب مراعاة العديد من المكونات والمفاهيم الرئيسية لضمان تصميم فعال:

الركيزة (Substrate):
الركيزة هي المادة الأساسية للوحة، وتوفر الدعم الميكانيكي للوحة بأكملها. عادة ما تُصنع من الألياف الزجاجية (FR4) وتعمل كطبقة عازلة بين اللوحة ومكوناتها.

طبقات النحاس (Copper Layers):
تُحفر الدوائر الكهربائية على طبقات النحاس. يمكن أن تحتوي اللوحة الإلكترونية على عدة طبقات نحاسية للتصاميم المعقدة، حيث تشكل المسارات مسارات الإشارات الكهربائية.

قناع اللحام (Solder Mask):
هو طلاء وقائي يُطبق على طبقات النحاس لمنع الدوائر القصيرة وحمايتها من الأضرار البيئية. يعطي اللوحات الإلكترونية لونها الأخضر المميز، رغم توفر ألوان أخرى.

الطبقة الحريرية (Silkscreen):
تضيف هذه الطبقة النصوص والرموز إلى اللوحة لتحديد المكونات، نقاط الاختبار، ومؤشرات أخرى. تسهل عملية التجميع واكتشاف الأخطاء.

المسارات والوسادات (Traces and Pads):
المسارات هي المسارات الموصلة التي تربط المكونات المختلفة على اللوحة. الوسادات توفر السطح الذي تُلحم عليه المكونات.

الثقوب الموصلة (Via):
هي ثقوب صغيرة تسمح بالاتصالات الكهربائية بين طبقات اللوحة المتعددة. تُملأ بمادة موصلة لتسهيل الاتصال بين الطبقات.

المكونات (Components):
تشمل جميع الأجزاء الإلكترونية الملحومة على اللوحة، مثل المقاومات، المكثفات، الرقائق الإلكترونية، الموصلات، وغيرها. يعد وضع هذه المكونات وتوجيهها بشكل صحيح أمرًا بالغ الأهمية لوظائف الدائرة.

قواعد التصميم والقيود (Design Rules and Constraints):
هي الإرشادات التي تضمن أن التصميم قابل للتصنيع ويعمل بشكل صحيح في ظل ظروف التشغيل المحددة. تشمل القيود المتعلقة بالتباعد، الحجم، والحدود الكهربائية.

أنواع اللوحات الإلكترونية

تأتي اللوحات الإلكترونية بأنواع متعددة تناسب تطبيقات ومتطلبات تصميم مختلفة. فيما يلي بعض الأنواع الشائعة:

اللوحات أحادية الوجه (Single-Sided PCBs):
تحتوي على طبقة نحاسية واحدة وهي أبسط أنواع اللوحات. تتميز بتكلفتها المنخفضة وسهولة تصنيعها، مما يجعلها مثالية للدوائر منخفضة الكثافة أو البسيطة مثل الآلات الحاسبة ومصادر الطاقة.

اللوحات ثنائية الوجه (Double-Sided PCBs):
تحتوي على طبقات نحاسية على كلا الجانبين، مما يسمح بتصميم دوائر أكثر تعقيدًا حيث يمكن وضع المكونات والمسارات على كلا الجانبين. تُستخدم عادة في مراقبة الطاقة والتحكم الصناعي والتطبيقات في السيارات.

اللوحات متعددة الطبقات (Multi-Layer PCBs):
تتكون من ثلاث طبقات نحاسية أو أكثر، مكدسة مع طبقات عازلة بينها. تُناسب المنتجات التكنولوجية المتقدمة مثل الحواسيب وأجهزة الفضاء نظرًا لقدرتها على احتواء الدوائر المعقدة في مساحات محدودة.

اللوحات الصلبة (Rigid PCBs):
تحتوي على مادة ركيزة صلبة لا تنحني. تُستخدم في الحالات التي يجب أن تظل فيها اللوحة مستقرة وتحافظ على شكلها، مثل أجهزة الكمبيوتر المكتبية والبنية التحتية للشبكات.

اللوحات المرنة (Flexible PCBs):
مصنوعة من ركائز بلاستيكية مرنة، مما يسمح لها بالانحناء والتناسب مع المساحات المدمجة أو غير المنتظمة. تُستخدم غالبًا في الأجهزة القابلة للارتداء، الهواتف المحمولة، والإلكترونيات المرنة.

اللوحات الصلبة المرنة (Rigid-Flex PCBs):
تجمع بين خصائص اللوحات الصلبة والمرنة، حيث تتيح لبعض أجزاء اللوحة الانحناء بينما تظل اللوحة الرئيسية صلبة. تُعد مثالية للتطبيقات التي تتطلب المرونة والمتانة معًا.

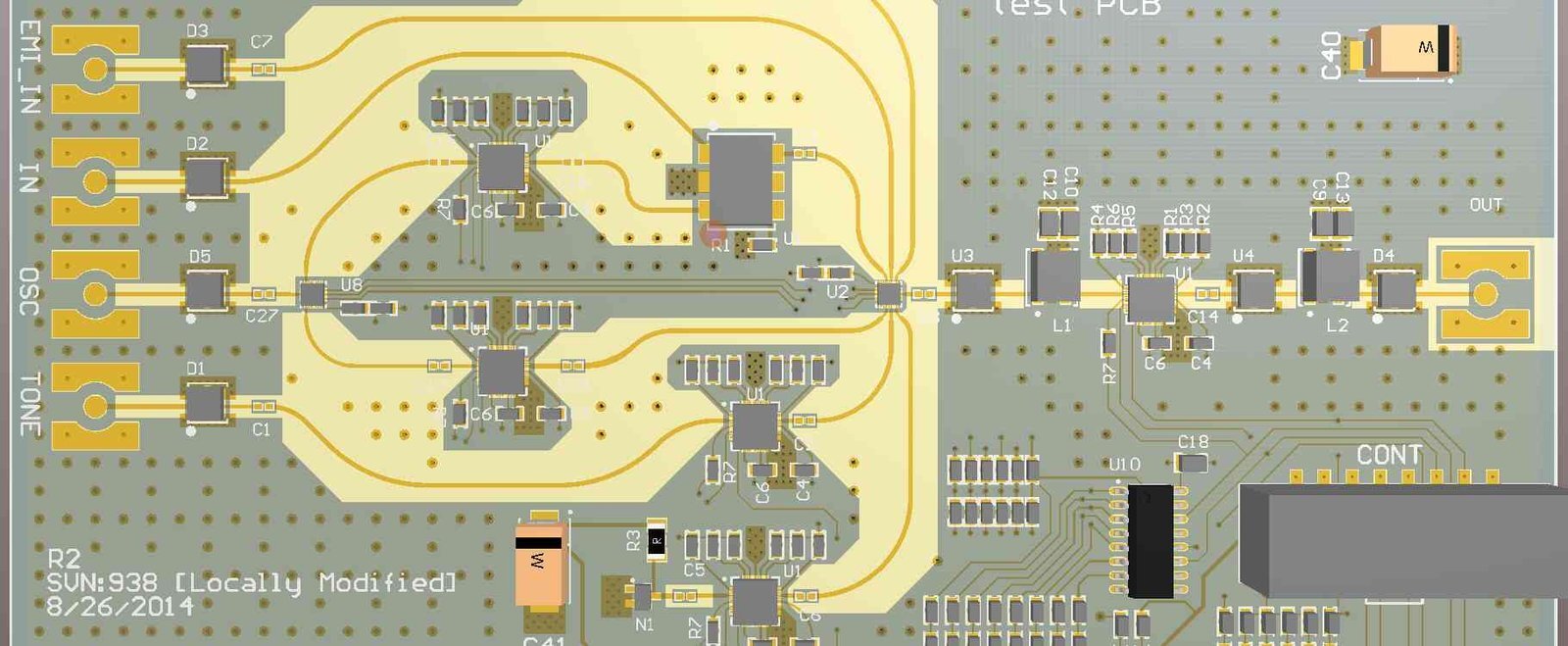

اللوحات عالية التردد (High-Frequency PCBs):
مصممة لإدارة الإشارات في نطاق الجيجاهيرتز، وتُستخدم في تطبيقات مثل أنظمة الاتصالات والأقمار الصناعية، حيث تكون سلامة الإشارة عالية التردد ضرورية.

فهم هذه المكونات والأنواع ضروري لأي شخص يعمل في تصميم اللوحات الإلكترونية، حيث يمهد الطريق لإنشاء أنظمة إلكترونية فعالة، موفرة للتكلفة، وعالية الأداء.
