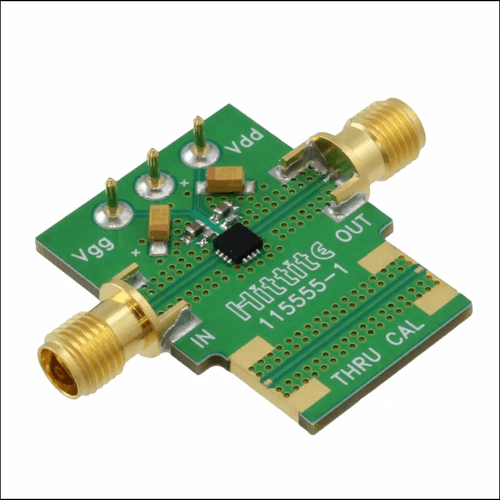

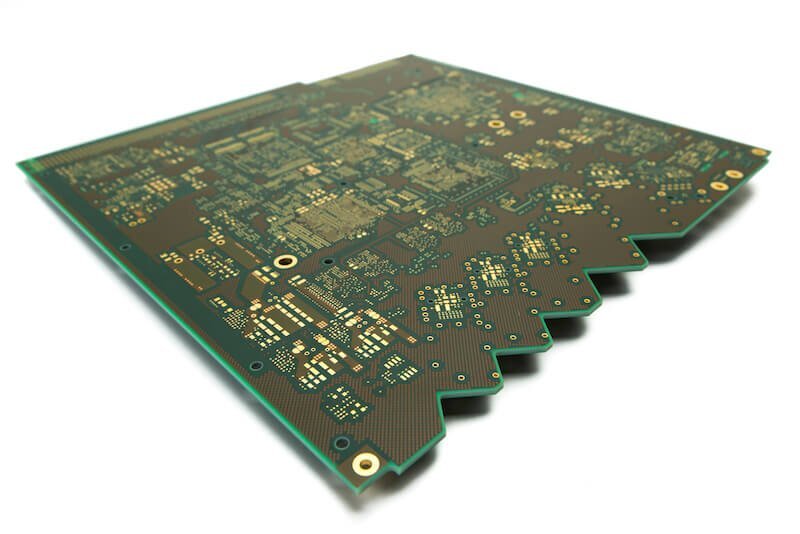

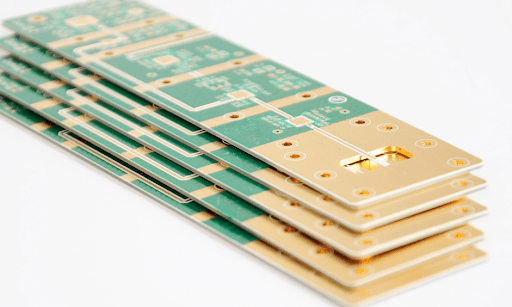

لوحة دوائر مطبوعة عالية التردد
تم تصميمه للتطبيقات التي تتطلب سلامة إشارة عالية. يتم استخدام PCB في أنظمة الاتصالات المتقدمة مثل شبكات 5G واتصالات الأقمار الصناعية.

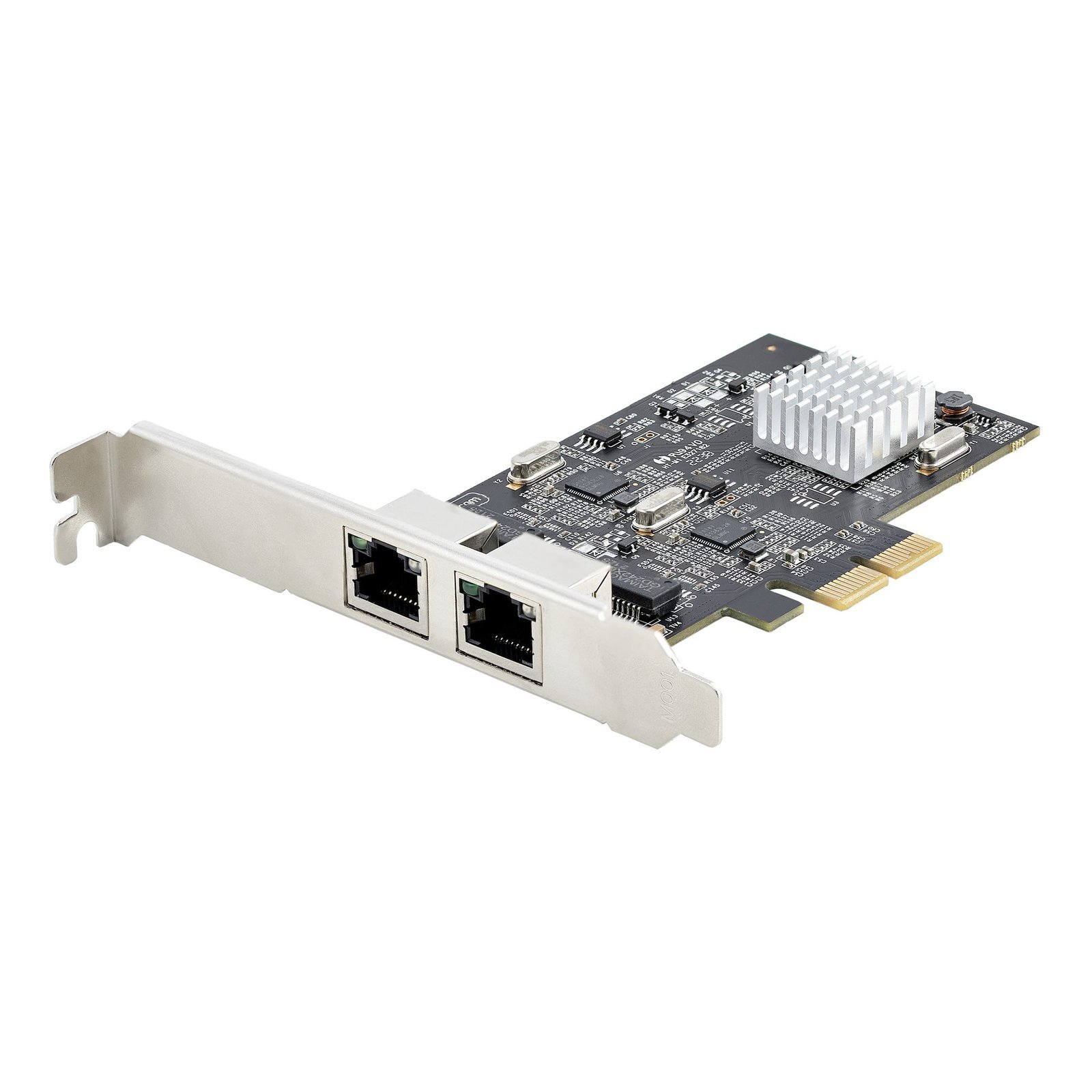

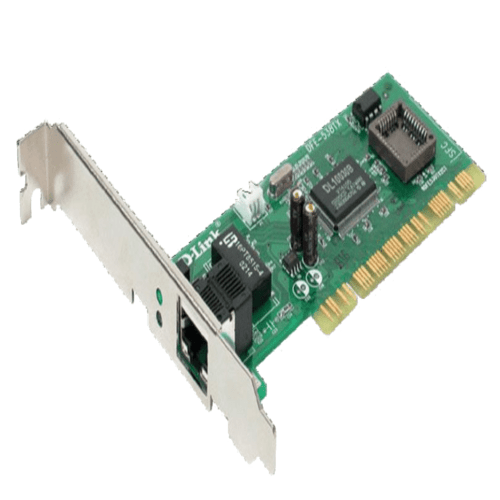

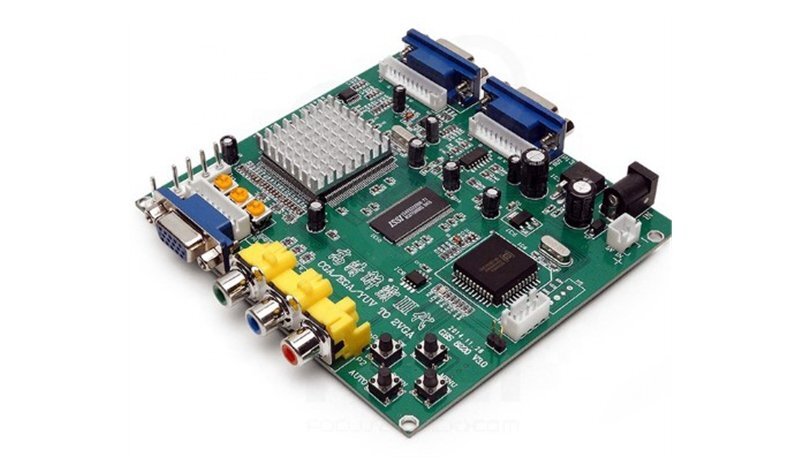

بطاقة واجهة الشبكة (NIC)
تعتبر بطاقات الشبكة مسؤولة عن توصيل أجهزة الكمبيوتر أو الخوادم بالشبكة، وتتطلب واجهات عالية السرعة وتصميمًا قويًا للتعامل مع كميات كبيرة من حركة البيانات.

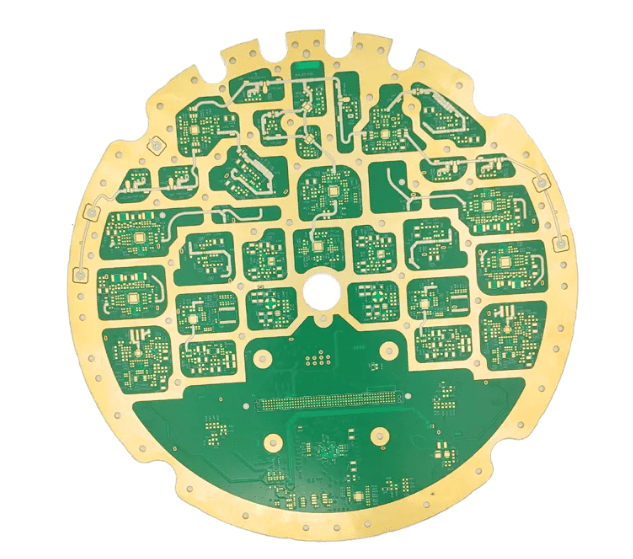

لوحة دوائر كهربائية معززة للإشارة
يعمل هذا على تعزيز قوة الإشارة والتغطية في شبكات الاتصالات الواسعة، مما يضمن اتصالاً موثوقًا وممتدًا.

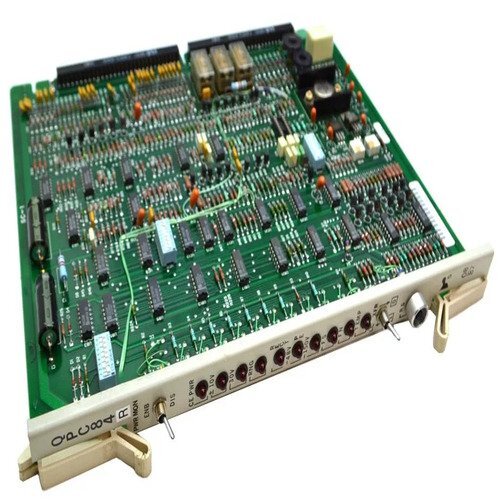

نظام الخادم
يشارك في تخزين البيانات ومعالجتها لعمليات الاتصالات، مما يتطلب درجة عالية من الموثوقية وسلامة البيانات، وخاصة في مزارع الخوادم ومرافق التخزين السحابي.
Pourquoi choisir South-Electronic?
عندما تختار South-Electronic، فإنك تتعاون مع متخصص في لوحات الدوائر المطبوعة عالية الجودة للاتصالات.
يستحق مشروعك الأفضل، ويضمن فريقنا ذو الخبرة حصولك على لوحات دوائر مطبوعة من الدرجة الأولى بأسعار تنافسية. من البداية إلى النهاية، نحن ملتزمون بتقديم خدمة استثنائية، والتأكد من أن رضاك هو أولويتنا في كل خطوة على الطريق.
- ضمان الجودة مع كفالة ممتدة
مشاريعك في مجال الاتصالات تتطلب الأفضل.
كل لوحة اتصالات تحصل عليها منا مدعومة بالتزامنا بأعلى معايير الجودة، مع كفالة لمدة خمس سنوات. إذا واجهتك أي مشكلات، يمكنك الاعتماد على الإصلاح المجاني. - دعم ما بعد البيع مدى الحياة
راحتك هي أولويتنا.
عند شراء لوحة اتصالات منا، فأنت لا تشتري منتجًا فقط، بل تضمن دعم ما بعد البيع مدى الحياة. نحن هنا لمساعدتك في كل مرحلة، مع تقديم خدمة مستمرة ودعم دائم. - مرونة في كمية الطلبات
احتياجاتك تقود مرونتنا.
سواء كنت بحاجة إلى قطعة واحدة أو إنتاج ضخم، نقدم حلولًا مرنة تلبي متطلباتك دون أي قيود على حجم الطلب. - استجابة سريعة وتسليم في الوقت المناسب
مواعيدك النهائية تهمنا.
بفضل عمليات الإنتاج الفعالة واللوجستيات المحسنة، نضمن التسليم في الوقت المحدد، مع الحفاظ على الجودة لضمان استمرار مشاريعك وفق الجدول الزمني. - علاقات عملاء شفافة ومتواصلة
تجربتك معنا مبنية على الثقة.
تتيح لك رؤيتنا الشاملة لسلسلة التوريد متابعة طلباتك في الوقت الفعلي. هذه الشفافية تضمن معاملات سلسة وتواصل أفضل.
المشاريع ذات الصلة التي قمنا بها
مراجعات العملاء
الأسئلة الشائعة
أكثر الأسئلة شيوعًا
تقدم ساوث-إلكترونيك مجموعة واسعة من لوحات الدوائر المطبوعة للاتصالات تشمل: اللوحات القياسية والمرنة، اللوحات عالية التردد وHDI، لوحات إدارة الطاقة والتبريد، ولوحات أنظمة الخوادم والبيانات.
تقليل فقد الإشارة: مصنوعة من مواد ذات خسائر عازلة أقل، مثل Rogers أو Teflon، مما يساعد في تقليل فقدان قوة الإشارة مع زيادة التردد.
تحسين سلامة الإشارة: مصممة لإدارة انتشار الموجات الكهرومغناطيسية بشكل أفضل، مما يقلل من المشاكل مثل تشويه الإشارة والتداخل، مما يضمن اتصالات أوضح وأكثر موثوقية.
تشغيل بتردد أعلى: يمكن أن تعمل بترددات في نطاق GHz، مما يجعلها مثالية لتطبيقات الترددات الراديوية (RF)، ونقل الموجات الدقيقة، وتقنيات نقل البيانات السريعة.
مرونة التصميم: يمكن تشكيلها وثنيها لتتناسب مع المساحات غير التقليدية والمضغوطة، وهو ما يكون مفيدًا بشكل خاص في أجهزة الاتصالات مثل الهواتف الذكية والساعات الذكية والتقنيات القابلة للارتداء.
تقليل الحجم والوزن: تتطلب عادةً وصلات أقل ويمكن أن تحل محل عدة لوحات صلبة ووصلات، مما يقلل من الوزن والمساحة المطلوبة لنفس الوظيفة.
زيادة الموثوقية: تحتوي على عدد أقل من نقاط اللحام والوصلات الميكانيكية، وهي عادةً نقاط الضعف في الدوائر الإلكترونية، مما يزيد من موثوقية أجهزة الاتصالات.
- اختيار المواد: اختيار مواد ذات خصائص عازلة مناسبة، وثبات حراري، وقوة ميكانيكية لتلبية متطلبات التطبيقات عالية التردد والسرعة، مثل Rogers وTeflon.
- التحكم في التصنيع
- تحكم صارم في العمليات: التأكد من أن عملية التصنيع تتوافق مع المعايير الصناعية مثل IPC.
- الاختبار والفحص
- الفحص البصري الآلي (AOI): استخدام أنظمة AOI أثناء عملية التصنيع لاكتشاف العيوب المحتملة في وقت مبكر.
- الاختبار الكهربائي: إجراء اختبارات كهربائية شاملة، مثل اختبار التداخل (ICT) أو اختبار المجس الطائر.
- الاختبارات البيئية واختبارات الإجهاد: تنفيذ اختبارات مثل دورات الحرارة، والصدمات، واختبارات الاهتزاز.
- ضمان الجودة
- تطبيق معايير ISO: الالتزام بمعايير ISO 9001 لنظام إدارة الجودة.
تقدم ساوث-إلكترونيك دعمًا ما بعد البيع مدى الحياة وضمانًا شاملًا لجميع لوحات الدوائر المطبوعة للاتصالات. يشمل دعمنا المساعدة الفنية، والإصلاح المجاني لأي مشاكل خلال فترة الضمان، والنصائح المستمرة للصيانة.
نعم، مع وجود ثماني خطوط إنتاج وتقنيات تصنيع متقدمة، تستطيع ساوث-إلكترونيك التعامل مع الإنتاج الضخم دون المساس بالجودة أو الكفاءة. نحن قادرون على تلبية الطلبات ذات الحجم الكبير مع ضمان تصنيع كل لوحة وفقًا لمعاييرنا الدقيقة.
أرسل لنا رسالة
كلما ملأت التفاصيل بشكل أكثر دقة، كلما تمكنا من الانتقال إلى الخطوة التالية بشكل أسرع.
الدليل الكامل للوحات الدوائر المطبوعة للاتصالات
Contenu
الفصل 1
مقدمة عن لوحات الدوائر المطبوعة للاتصالات
نظرة عامة على لوحات الدوائر المطبوعة في الاتصالات
لوحات الدوائر المطبوعة (PCB) هي العمود الفقري لصناعة الاتصالات. توفر هذه اللوحات الدوائر الأساسية اللازمة لعمل جميع معدات الاتصالات، بدءًا من الأجهزة البسيطة مثل أجهزة التوجيه (الراوتر) والمفاتيح وصولاً إلى البنية التحتية المعقدة مثل مراكز البيانات وأنظمة الاتصالات عبر الأقمار الصناعية. ببساطة، تعتمد كل قطعة من معدات الاتصالات على لوحات الدوائر المطبوعة لتعمل بكفاءة وفعالية.
تُصمم لوحات الدوائر المطبوعة في مجال الاتصالات بشكل فريد لتلبية مجموعة واسعة من الوظائف بما في ذلك نقل الإشارات، توزيع الطاقة، ومعالجة البيانات، وكلها ضرورية للحفاظ على قنوات اتصال قوية. تدعم هذه اللوحات تقنيات متعددة مثل أنظمة النقل البصري، الروابط الميكروية، ومحطات القاعدة الخلوية، وكلها جزء لا يتجزأ من الشبكة التي تشكل البنية التحتية للاتصالات العالمية.
أهمية لوحات الدوائر المطبوعة في صناعة الاتصالات الحديثة
ينمو قطاع الاتصالات الحديثة بسبب الحاجة المستمرة لنقل البيانات بسرعة أكبر، الاتصال الأوسع، والشبكات الأكثر موثوقية. هنا تبرز أهمية لوحات الدوائر المطبوعة. مع تطور التكنولوجيا، تزداد تعقيد لوحات الدوائر المطبوعة التي تدعمها. على سبيل المثال، يتطلب ظهور تقنية الجيل الخامس (5G) تطوير لوحات دوائر عالية التردد يمكنها العمل بكفاءة في نطاق الأمواج المليمترية وإدارة أحمال البيانات الكبيرة.
علاوة على ذلك، مع انتشار إنترنت الأشياء (IoT) وتوسيع شبكات الأجهزة الذكية، يجب أن تتطور لوحات الدوائر المطبوعة للاتصالات لتتمكن من إدارة المزيد من الاتصالات، معالجة كميات أكبر من البيانات، وضمان كفاءة استهلاك الطاقة. تؤثر جودة وتصميم ووظائف لوحات الدوائر المطبوعة بشكل مباشر على أداء وموثوقية خدمات الاتصالات، مما يؤثر بدوره على رضا المستهلكين وتنفيذ البنية التحتية الحيوية للاتصالات في مجالات مثل الرعاية الصحية، والدفاع، والمزيد.
في عصر تزايد القلق البيئي، تواجه صناعة الاتصالات ضغطًا لتقليل بصمتها الكربونية. يمكن أن تساعد لوحات الدوائر المطبوعة المتقدمة في معالجة هذا الأمر من خلال تحسين كفاءة الطاقة وتقليل النفايات من خلال تصميم أكثر ذكاءً ومواد أكثر ديمومة.
الفصل 2
أنواع لوحات الدوائر المطبوعة للاتصالات
تعتمد صناعة الاتصالات على أنواع مختلفة من لوحات الدوائر المطبوعة (PCB) لتلبية الاحتياجات المتنوعة لتقنياتها وتطبيقاتها. لكل نوع من لوحات الدوائر المطبوعة خصائص فريدة ومزايا يمكن تخصيصها لوظائف محددة داخل أنظمة الاتصالات. فيما يلي سنستعرض الأنواع المختلفة للوحات الدوائر المطبوعة للاتصالات واستخداماتها الرئيسية.
لوحات الدوائر القياسية والمرنة (Standard & Flex PCB)
الوصف:
تُعد لوحات الدوائر الصلبة (Rigid PCB) النوع الأكثر شيوعًا المستخدم في معدات الاتصالات وتحتوي على طبقات متعددة لتستوعب الدوائر المطلوبة لتشغيل الأنظمة المعقدة.

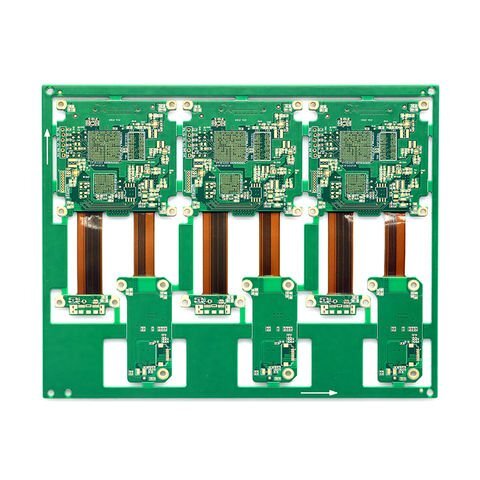

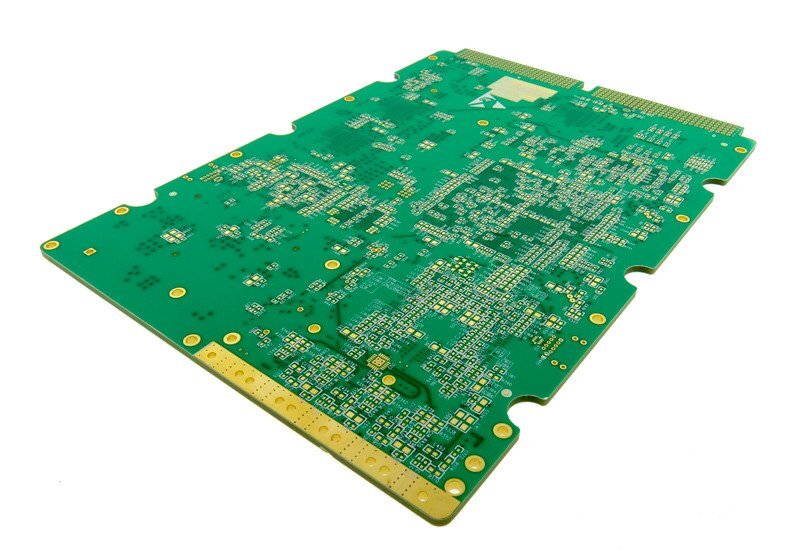

تجمع لوحات الدوائر المرنة (Flex PCB) ولوحات الدوائر الصلبة-المرنة بين لوحة صلبة ووصلات مرنة. تم تصميمها لتتحمل قدرًا معينًا من الانثناء، مما يجعلها مفيدة في تطبيقات الاتصالات التي تتطلب تغليفًا ضيقًا أو مقاومة للاهتزاز والضغوط الفيزيائية الأخرى.
حالات الاستخدام:
- الأجهزة المحمولة: تعتبر اللوحات المرنة والصلبة-المرنة مثالية للهواتف الذكية والأجهزة اللوحية وغيرها من الأجهزة المحمولة حيث المساحة محدودة والمتانة مهمة.
- محطات القاعدة: تُستخدم اللوحات القياسية في محطات القاعدة لشبكات الهواتف الخلوية لدعم وظائف مثل معالجة الإشارات وتوزيع الطاقة.
لوحات الدوائر عالية التردد وHDI (High-Frequency & HDI PCB)
الوصف:
تُصمم لوحات الدوائر عالية التردد للعمل عند ترددات إشارة عالية، عادة في نطاق الجيجاهرتز، وهو أمر ضروري لتقنيات نقل البيانات عالية السرعة مثل الجيل الخامس (5G). تحتوي لوحات الدوائر HDI (High-Density Interconnect) على كثافة أعلى من المكونات والوصلات مقارنةً باللوحات التقليدية، مما يسمح بمزيد من الوظائف في حجم أصغر ويعزز أداء أجهزة الاتصالات.
حالات الاستخدام:
- شبكات الجيل الخامس (5G): تعتبر لوحات الدوائر عالية التردد حاسمة في تطبيقات الجيل الخامس حيث تتطلب نقل بيانات سريع وموثوق.
- الاتصالات عبر الأقمار الصناعية: تُستخدم كل من لوحات الدوائر عالية التردد وHDI في أجهزة المودم وأجهزة الاتصالات الفضائية التي تحتاج إلى العمل بفعالية في ظروف الفضاء القاسية.
لوحات إدارة الطاقة والحرارة (Power Management & Thermal PCB)
الوصف:
تُصمم هذه اللوحات خصيصًا للتعامل مع توزيع الطاقة وإدارة الحرارة داخل أجهزة الاتصالات. تعتبر إدارة الطاقة الفعالة أمرًا ضروريًا لمنع ارتفاع درجة الحرارة وضمان أن جميع المكونات تحصل على المستويات الصحيحة من الجهد لتحقيق الأداء الأمثل. غالبًا ما تدمج لوحات إدارة الحرارة مواد وتصميمات تساعد على تبديد الحرارة بشكل أكثر كفاءة.
حالات الاستخدام:
- مراكز البيانات: تُستخدم لوحات إدارة الطاقة بشكل واسع في مراكز البيانات لإدارة وتوزيع الطاقة عبر الخوادم ووحدات التخزين بكفاءة.
- أجهزة التوجيه والمفاتيح عالية الأداء: تستخدم هذه الأجهزة لوحات إدارة الحرارة للحفاظ على درجات حرارة التشغيل المثلى ومنع فشل النظام.
لوحات الخوادم وأنظمة البيانات (Server & Data Systems PCB)
الوصف:
تُصمم هذه اللوحات خصيصًا لتطبيقات الخوادم وتخزين البيانات داخل صناعة الاتصالات. تم تصميمها لدعم معالجة البيانات وتخزينها على نطاق واسع وبسرعات عالية مع ضمان قوة البيانات والوقت التشغيلي.
حالات الاستخدام:
- منشآت التخزين السحابي: تُستخدم لوحات الخوادم في أنظمة التخزين السحابي حيث تكون سلامة البيانات والسرعة والتوفر العالي أمورًا حاسمة.
- خوادم الشركات: تعتمد الأنظمة على لوحات أنظمة البيانات لمعالجة وتخزين كميات كبيرة من البيانات المتدفقة عبر الشبكات المؤسسية لضمان تشغيل سلس وفعال.
الفصل 3
اعتبارات تصميم لوحات الدوائر المطبوعة للاتصالات
يتطلب تصميم لوحات الدوائر المطبوعة (PCB) للاتصالات اهتمامًا دقيقًا بعدة عوامل أساسية. يمكن أن تؤثر اختيارات التصميم بشكل كبير على أداء اللوحة، متانتها، وفعاليتها في التطبيق النهائي. أدناه نستعرض أهم الاعتبارات لتصميم لوحات الدوائر المطبوعة للاتصالات.
العوامل الرئيسية للتصميم
اختيار المواد:
- التوصيل وسلامة الإشارة: يجب أن تتمتع المواد المستخدمة في لوحات الدوائر المطبوعة للاتصالات بخصائص كهربائية ممتازة للحفاظ على سلامة الإشارة، خاصة عند الترددات العالية الشائعة في التطبيقات الحديثة. تُستخدم مواد مثل FR-4 للتطبيقات القياسية، ولكن يتم اختيار مواد أكثر تقدمًا مثل PTFE (Teflon) للوحات الترددات العالية لتقليل فقدان الإشارة والتشتت.
- إدارة الحرارة: يجب أن تكون المادة ذات خصائص حرارية جيدة لتبديد الحرارة بفعالية. على سبيل المثال، المواد ذات التوصيل الحراري العالي يمكن أن تمنع النقاط الساخنة وتقلل من الضغط الحراري على المكونات.
- المتانة الميكانيكية: الخصائص الفيزيائية للمادة، مثل المرونة والقوة، مهمة جدًا، خاصة في لوحات الدوائر المطبوعة المصممة للمعدات المتنقلة أو الخارجية حيث تكون الضغوط البيئية مثل تغيرات درجة الحرارة والصدمات الفيزيائية شائعة.
التخطيط:
- وضع المكونات: يمكن أن يؤثر وضع المكونات الاستراتيجي على أداء اللوحة من خلال تقليل طول مسارات الإشارة وتقليل احتمالية التداخل. هذا مهم بشكل خاص في تصميم لوحات HDI (High-Density Interconnect) حيث تكون المساحة محدودة.
- سلامة الإشارة: من الضروري توجيه المسارات بعناية، خاصة لإشارات التردد العالي، لتجنب التداخل الكهرومغناطيسي (EMI) والتداخل بين المسارات، مما قد يضعف أداء أنظمة الاتصالات.
- سلامة الطاقة: يضمن التوزيع المناسب لخطوط الطاقة والأرض تشغيلًا مستقرًا ويقلل من الضوضاء، وهو أمر ضروري للحفاظ على موثوقية أنظمة الاتصالات.
السُمك:
- تكوين الطبقات: يمكن أن يؤثر سُمك لوحة الدوائر المطبوعة وطبقاتها على خصائصها الكهربائية والميكانيكية. قد توفر اللوحات الأكثر سُمكًا قوة ميكانيكية أفضل، ولكنها قد تصعّب توجيه إشارات التردد العالي بسبب زيادة السعة المحيطية والتحريضية.
- التحكم في المعاوقة: يعد التحكم في معاوقة مسارات اللوحة أمرًا حاسمًا في تطبيقات الاتصالات عالية التردد، ويلعب سُمك الطبقة العازلة دورًا رئيسيًا في ذلك. يمكن أن يساعد تكوين الطبقات المصمم جيدًا في الحفاظ على معاوقة متسقة عبر اللوحة.
تأثير التصميم على الأداء والمتانة
الأداء:
- يؤثر اختيار المواد والتخطيط بشكل مباشر على قدرة اللوحة على الأداء في ظل ظروف التردد العالي الشائعة في تطبيقات الاتصالات. تساهم المواد الأفضل والتخطيطات المحسنة في تحسين سلامة الإشارة وتقليل التأخير، وهو أمر بالغ الأهمية لنقل البيانات عالية السرعة.
- تضمن تصميمات توزيع الطاقة الفعالة أن تعمل جميع المكونات الموجودة على اللوحة ضمن نطاق الطاقة الأمثل لها، مما يعزز أداء النظام واستقراره.
المتانة:
- تتأثر متانة لوحات الدوائر المطبوعة للاتصالات بقدرتها على تحمل الضغوط الفيزيائية والحرارية. تساهم المواد التي يمكنها تحمل الظروف البيئية القاسية والتخطيطات التي تحسن إدارة الحرارة في إطالة عمر اللوحة.
- يحدد التصميم الميكانيكي، بما في ذلك السُمك ومرونة المواد، مدى قدرة اللوحة على تحمل الاهتزازات والصدمات والانحناءات، وهي عوامل مهمة بشكل خاص في المعدات المتنقلة أو التي تُستخدم في الميدان.
الفصل 4
عمليات التصنيع للوحات الدوائر المطبوعة للاتصالات
يُعد تصنيع لوحات الدوائر المطبوعة (PCB) للاتصالات عملية معقدة ودقيقة تتضمن عدة خطوات متقنة. يجب التحكم في كل مرحلة بعناية لضمان أعلى مستويات الجودة والأداء للوحات الدوائر المطبوعة النهائية. فيما يلي شرح خطوة بخطوة لعملية تصنيع لوحات الدوائر المطبوعة.
شرح خطوة بخطوة لعملية تصنيع لوحات الدوائر المطبوعة
التصميم والهندسة ما قبل الإنتاج:
- العملية: تبدأ عملية التصنيع بتصميم لوحة الدائرة، والذي يتضمن إنشاء التخطيط باستخدام برامج التصميم بمساعدة الحاسوب (CAD). ثم يتم تحويل التصميم إلى بيانات التصنيع.
- مراقبة الجودة: يقوم فريق الهندسة بمراجعة التصميم بعناية لاكتشاف أي مشاكل محتملة قد تؤثر على التصنيع أو الأداء، مثل سلامة الإشارة، التفاوتات في المعاوقة، أو النقاط الساخنة الحرارية. كما يتم إجراء فحوصات لتصميم قابلية التصنيع (DFM) لضمان توافق التصميم مع قدرات ومعايير التصنيع.
اختيار المواد والتحضير:
- العملية: بناءً على المتطلبات المحددة للوحات الدوائر المطبوعة للاتصالات، يتم اختيار المواد وتحضيرها. يتضمن ذلك قطع المادة الأساسية بالحجم المناسب وتجهيزها للتكديس الطبقي.
- مراقبة الجودة: يتم توريد المواد من موردين موثوقين وإجراء اختبارات جودة للمواد للتأكد من توافقها مع معاييرنا الصارمة للأداء الكهربائي والحراري.
التكديس الطبقي والتصفيح:
- العملية: يتم تكديس طبقات مختلفة من المواد، بما في ذلك رقائق النحاس وطبقات الـprepreg (المشبعة مسبقًا بالراتنج). ثم يتم إخضاع التكديس للحرارة والضغط في مكبس التصفيح لربط الطبقات في هيكل واحد.
- مراقبة الجودة: أثناء عملية التصفيح، يتم مراقبة معايير مثل درجة الحرارة، الضغط، والوقت بعناية لتجنب انفصال الطبقات وضمان ارتباط متجانس.
الحفر والتغليف بالنحاس:
- العملية: بعد التصفيح، يتم حفر ثقوب لإنشاء وصلات كهربائية بين طبقات مختلفة من لوحة الدوائر. ثم يتم تغليف الجدران الداخلية للثقوب المحفورة بالنحاس لتأسيس هذه الوصلات.
- مراقبة الجودة: يتم استخدام معدات حفر دقيقة للحفاظ على أبعاد الثقوب ومواقعها بدقة. يتم التحكم بصرامة في عملية الطلاء بالنحاس لضمان ترسب طبقة نحاسية متجانسة وموثوقة داخل كل ثقب.
التصوير بالنمط والنقش:
- العملية: يتم تطبيق فيلم حساس للضوء على لوحة الدوائر، ثم يُعرض للضوء عبر قناع يحدد أنماط الدائرة، ثم يتم إظهار الفيلم لإزالة المناطق غير المكشوفة. ثم يتم نقش السطوح النحاسية المكشوفة، تاركًا آثار النحاس المطلوبة.
- مراقبة الجودة: يتم معايرة عمليات التصوير بدقة لضمان محاذاة الأنماط بشكل صحيح عبر جميع الطبقات. يتم مراقبة عملية النقش لتحقيق عرض وخطوط نظيفة ودقيقة.
تطبيق قناع اللحام:
- العملية: يتم تطبيق قناع اللحام على آثار النحاس، باستثناء الأماكن التي يتم فيها لحام المكونات، لمنع حدوث جسور لحام غير مقصودة أثناء وضع المكونات.
- مراقبة الجودة: يتم تطبيق أقنعة اللحام بشكل متجانس وتجفيفها تحت ظروف مضبوطة لضمان التصاقها وحماية آثار النحاس بفعالية.
تطبيق التشطيب السطحي:
- العملية: يتم تطبيق تشطيبات سطحية مختلفة، مثل HASL (التسوية بالهواء الساخن)، ENIG (الطلاء الذاتي بالذهب)، أو OSP (الواقيات العضوية القابلة للحام)، لتحضير الوسادات النحاسية المكشوفة للحام المكونات.
- مراقبة الجودة: يتم التحكم بعناية في اختيار التشطيب السطحي وتطبيقه لضمان لحام جيد وموثوقية طويلة الأمد للوصلات.
التجميع واللحام:
- العملية: يتم وضع المكونات على لوحة الدوائر ولحامها، إما عن طريق لحام إعادة التدفق أو لحام الموجة، اعتمادًا على نوع وكثافة المكونات.
- مراقبة الجودة: يتم تجهيز خطوط التجميع بأنظمة الفحص البصري التلقائي (AOI) وأنظمة الفحص بالأشعة السينية للتحقق من صحة وضع المكونات وتوجهها وجودة اللحام.
الاختبار والفحص:
- العملية: يتم اختبار اللوحات النهائية للتحقق من وظيفتها وفحصها بحثًا عن أي عيوب. قد يشمل ذلك اختبارات كهربائية مثل الاختبارات في الدائرة أو اختبارات المجس الطائر، بالإضافة إلى الفحص البصري.
- مراقبة الجودة: نستخدم إجراءات اختبار شاملة للتأكد من أن كل لوحة تلبي المتطلبات الوظيفية المحددة لتطبيقات الاتصالات. يتم إخضاع كل دفعة لفحوصات جودة صارمة لضمان موثوقية وأداء عالٍ.
التغليف والشحن:
- العملية: بمجرد الموافقة، يتم تغليف لوحات الدوائر بعناية لمنع التلف أثناء النقل وشحنها إلى العملاء.
- مراقبة الجودة: يتم تصميم معايير التغليف لحماية الإلكترونيات الحساسة أثناء النقل. نستخدم تغليف مضاد للكهرباء الساكنة وأكياس حاجز الرطوبة لضمان وصول لوحات الدوائر في حالة ممتازة.
التزام ساوث-إلكترونيك بالجودة في كل خطوة من خطوات عملية التصنيع يضمن أن لوحات الدوائر المطبوعة للاتصالات الخاصة بنا تلبي أعلى المعايير، مما يجعلها مناسبة للبيئات الصعبة في صناعة الاتصالات. هذه الطريقة الدقيقة تساعدنا في الحفاظ على الموثوقية والأداء ورضا العملاء.
الفصل 5
وصف لوحات الدوائر عالية التردد وHDI
تعرف على المزيد حول لوحات الدوائر عالية التردد وHDI

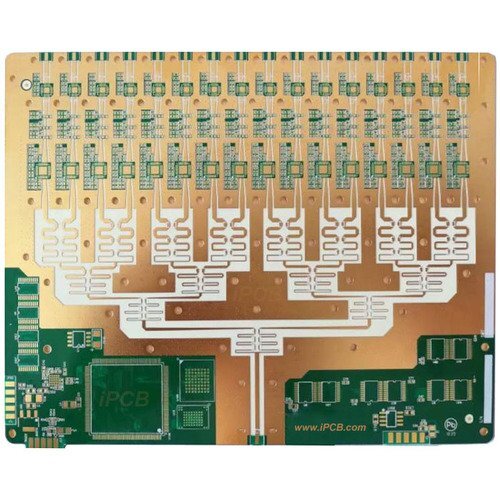

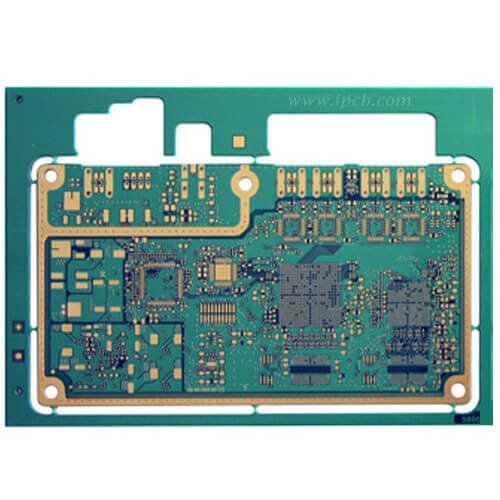

لوحات الدوائر عالية التردد (High-Frequency PCB): مصممة للعمل في نطاق ترددات الموجات الميكروية والمليمترية التي تتطلبها أنظمة الاتصالات الحديثة. تُصنع اللوحة عادةً من مواد ذات ثابت عازل منخفض وقيم فقد منخفضة لتقليل التوهين والحفاظ على سلامة الإشارة أثناء نقل الترددات العالية. تشمل المواد الشائعة المستخدمة Rogers وTaconic وPTFE (تفلون). تتطلب لوحات الدوائر عالية التردد تحكمًا دقيقًا في ميزات اللوحة مثل عرض المسارات والمسافات لضمان توافق المعاوقة وتقليل فقد الإشارة.
لوحات الدوائر عالية الكثافة (HDI PCB): تُعتبر تقدمًا كبيرًا في تكنولوجيا اللوحات المطبوعة، حيث تمكّن من تصميمات أكثر إحكامًا وكفاءة من خلال دمج خطوط وأماكن أضيق، وثقوب أصغر، وكثافة أعلى لوصلات الوسادات. تعتمد لوحات HDI عادةً على تقنيات متقدمة مثل الميكروفياس والهياكل متعددة الطبقات والمواد الرقيقة عالية الأداء. تتيح هذه الميزات للوحات HDI دعم المزيد من المكونات على لوحة أصغر، مما يقلل من الحجم والوزن مع زيادة وظائف الجهاز.
دورها في أنظمة الجيل الخامس (5G) وأنظمة الاتصالات المتقدمة
الدور في أنظمة الجيل الخامس (5G): تتطلب تقنية الجيل الخامس معدلات بيانات عالية للغاية وزمن استجابة منخفض جدًا، ولا يمكن تحقيق ذلك إلا من خلال استخدام لوحات الدوائر عالية التردد. تُعد هذه اللوحات حيوية لتطوير ونشر بنية الجيل الخامس الأساسية، مثل محطات القاعدة والموجهات والهوائيات التي تعمل في نطاق الترددات الجيجاهرتزية. تضمن لوحات الدوائر عالية التردد في أنظمة الجيل الخامس نقلًا فعالًا للإشارات مع الحد الأدنى من الخسائر، وهو أمر ضروري للحفاظ على سلامة وسرعة الاتصالات.
تلعب لوحات HDI دورًا رئيسيًا في الجيل الخامس لأنها يمكن أن تستوعب كثافة أعلى من المكونات المطلوبة لقدرات النطاق العريض المحسنة. يتيح استخدام تقنية HDI في أجهزة الجيل الخامس سرعات أعلى في نقل الإشارات ويحسن سلامة الإشارة في تصميمات الدوائر المعقدة. يعد هذا مهمًا بشكل خاص للهواتف الذكية التي تدعم الجيل الخامس وغيرها من الإلكترونيات الاستهلاكية التي تتميز بمساحة محدودة ومتطلبات عالية.
الدور في أنظمة الاتصالات المتقدمة: بالإضافة إلى الجيل الخامس، تُعد لوحات الدوائر عالية التردد وHDI جزءًا لا يتجزأ من أنظمة الاتصالات المتقدمة الأخرى مثل الاتصالات عبر الأقمار الصناعية والخوادم عالية السرعة وأنظمة الشبكات المعقدة. تسهل لوحات الدوائر عالية التردد هذه التطبيقات من خلال دعم نقل البيانات عالي السرعة والترددات العالية للإشارات مع تقليل التداخل وزيادة الموثوقية.
في أنظمة الاتصالات عبر الأقمار الصناعية، التي تعمل بترددات عالية وتحتاج إلى مقاومة قوية للظروف البيئية، تضمن لوحات الدوائر عالية التردد أداءً موثوقًا في الظروف القاسية. تُساهم لوحات HDI من خلال تمكين دمج المزيد من التكنولوجيا في مساحات ضيقة، وهو أمر حيوي لتطبيقات الفضاء حيث تكون الوزن والمساحة ذات أهمية كبيرة.
تُعد لوحات HDI أيضًا الأساس لتطوير الموجهات والمفاتيح المتقدمة، والتي تعتبر ضرورية لإدارة تدفق البيانات في البنى التحتية المعقدة للشبكات. غالبًا ما تتطلب هذه الأجهزة لوحات HDI متعددة الطبقات ومعبأة بكثافة للتعامل مع إشارات السرعة العالية وتنفيذ وظائف متعددة في مساحة محدودة.
بشكل عام، تُعد لوحات الدوائر عالية التردد وHDI ضرورية لدفع حدود الاتصالات الحديثة. ومع استمرار تطور أنظمة الاتصالات بتقنيات مثل الجيل الخامس، ستظل هذه اللوحات المتخصصة تلعب دورًا حيويًا في تلبية المعايير الصارمة المتزايدة لهذه الصناعة.
الفصل 6
لوحات الدوائر المرنة والصلبة-المرنة في الاتصالات
فوائد استخدام لوحات الدوائر المرنة في الاتصالات
المرونة والتكيف: توفر لوحات الدوائر المرنة (FPCB) مرونة كبيرة، مما يجعلها مناسبة بشكل خاص لأجهزة الاتصالات التي تتطلب تجميعًا معقدًا ضمن مساحات ضيقة. تسمح هذه المرونة لهذه اللوحات بالتكيف مع الأشكال والتكوينات غير التقليدية، مما يجعلها تتناسب بسلاسة مع تصميم الجهاز بدلاً من فرضه. هذا التكيف ضروري في أجهزة الاتصالات الحديثة مثل الهواتف الذكية والتقنيات القابلة للارتداء، حيث تكون المساحة محدودة ويجب أن تتوافق المكونات مع تصميم جمالي معين.
تقليل الوزن والحجم: أحد المزايا الرئيسية للوحات الدوائر المرنة هو خفة الوزن وصغر حجمها، مما يقلل بشكل كبير من الوزن والحجم الإجمالي للأجهزة. هذا التخفيض ضروري للأجهزة المحمولة، حيث يُعتبر كل جزء من البوصة والوزن أمرًا مهمًا. تستخدم لوحات الدوائر المرنة مواد أخف وتلغي الحاجة إلى الموصلات والعديد من اللوحات الصلبة، مما يسهم في تصميم أجهزة أكثر إحكامًا.
زيادة الموثوقية: تعزز لوحات الدوائر المرنة الموثوقية من خلال تقليل عدد الوصلات ونقاط الفشل المحتملة داخل الجهاز. نظرًا لأنها يمكن تصميمها كقطعة واحدة متصلة تحتوي على جميع الدوائر الضرورية، يكون هناك عدد أقل من وصلات اللحام والموصلات، وهي عادةً نقاط الضعف في الأجهزة الإلكترونية. يؤدي تقليل الضغط الميكانيكي على وصلات اللحام وتقليل الوصلات الصلبة إلى تقليل معدلات الفشل في ظل ظروف التغير الحراري والإجهاد الميكانيكي.
تحسين التحكم في المعاوقة: يسمح تصميم لوحات الدوائر المرنة بالتحكم المتسق في المعاوقة، وهو أمر بالغ الأهمية في الاتصالات للحفاظ على سلامة الإشارة، خاصة في التطبيقات عالية التردد. تساعد الخصائص الكهربائية المتجانسة التي يتم تحقيقها من خلال الطبيعة المستمرة للدوائر المرنة في إدارة فقدان الإشارة والتداخل، وهو أمر ضروري لجودة وموثوقية الاتصالات.
التطبيقات والمزايا مقارنة بلوحات الدوائر التقليدية
التطبيقات في الاتصالات:
- الهواتف الذكية والأجهزة اللوحية: تُستخدم لوحات الدوائر المرنة والصلبة-المرنة على نطاق واسع في الأجهزة المحمولة لربط مكونات مختلفة مثل الكاميرات والأزرار والشاشات في تصميم مضغوط.
- التقنيات القابلة للارتداء: تستفيد الأجهزة مثل الساعات الذكية ومتعقبي اللياقة البدنية من خفة الوزن وقدرة التكيف التي توفرها لوحات الدوائر المرنة.
- معدات الاتصالات المتقدمة: في معدات الاتصالات عبر الأقمار الصناعية وهوائيات محطات القاعدة، يمكن استخدام لوحات الدوائر المرنة لإنشاء تصميمات تلبي متطلبات الديناميكا الهوائية والمساحات الضيقة، مما يحسن الأداء والمتانة.
المزايا مقارنة بلوحات الدوائر التقليدية:
- المتانة في البيئات القاسية: تتميز لوحات الدوائر المرنة بمقاومة أكبر للاهتزازات والإجهاد الحراري، مما يجعلها مثالية للاستخدام في المعدات الميدانية وغيرها من معدات الاتصالات المعرضة للظروف البيئية القاسية.
- التجميع الفعّال من حيث التكلفة: من خلال تقليل تعقيد تجميع الجهاز، يمكن للوحات الدوائر المرنة أن تخفض من تكاليف التصنيع الإجمالية. يتطلب عدد أقل من المكونات وخطوات التجميع، مما يبسط عملية الإنتاج ويقلل من معدلات الخطأ.
- إمكانيات التصميم المبتكرة: يفتح استخدام لوحات الدوائر المرنة إمكانيات تصميم جديدة غير ممكنة مع اللوحات الصلبة. يمكن للمصممين دمج المكونات في تكوينات فريدة وتطوير منتجات مميزة في السوق التنافسي للاتصالات.
باختصار، توفر لوحات الدوائر المرنة والصلبة-المرنة العديد من الفوائد والإمكانيات المبتكرة لصناعة الاتصالات، مما يجعلها مكونات أساسية في تطوير تقنيات الاتصالات الحالية والمستقبلية. إن قدرتها على الجمع بين الشكل والوظيفة بفعالية يجعلها الخيار المفضل للعديد من التطبيقات المتقدمة في هذه الصناعة.
الفصل 7
إدارة الطاقة في لوحات الدوائر المطبوعة للاتصالات
أهمية إدارة الطاقة الفعّالة
إدارة الطاقة الفعّالة في لوحات الدوائر المطبوعة للاتصالات أمر بالغ الأهمية، ويمكن أن يؤثر بشكل كبير على الأداء العام والموثوقية والاستدامة لأنظمة الاتصالات. تعتبر إدارة الطاقة الفعالة ضرورية للأسباب التالية:
موثوقية النظام والأداء:
- الاستقرار: تضمن إدارة الطاقة الفعالة مستويات ثابتة من الجهد والتيار عبر جميع مكونات نظام الاتصالات، وهو أمر أساسي للحفاظ على موثوقية النظام وتجنب الإغلاق المفاجئ أو الأعطال.
- الأداء: يؤثر التوزيع الصحيح للطاقة بشكل مباشر على أداء الأجهزة السريعة في الاتصالات عن طريق تقليل الضوضاء وانخفاض الجهد، مما يؤثر على سرعة نقل البيانات وسلامة الإشارة.
كفاءة الطاقة:
- تقليل استهلاك الطاقة: تساعد تقنيات إدارة الطاقة الفعالة في تقليل هدر الطاقة من خلال تقليل الفاقد الحراري وتحسين كفاءة تحويل الطاقة، وهو أمر أساسي في العمليات واسعة النطاق مثل مراكز البيانات حيث تساهم تكاليف الطاقة بشكل كبير في نفقات التشغيل.
- الاستدامة: مع تحول صناعة الاتصالات نحو ممارسات أكثر استدامة، فإن تحسين كفاءة الطاقة من خلال إدارة أفضل للطاقة في تصميم اللوحات المطبوعة يساعد في تقليل الأثر البيئي.
إدارة الحرارة:
- تقليل الحرارة: تلعب إدارة الطاقة الفعالة دورًا حيويًا في إدارة الحرارة من خلال تقليل كمية الحرارة المتولدة من المكونات الإلكترونية. هذا أمر مهم بشكل خاص في الأجهزة المدمجة حيث يمكن أن يؤدي تراكم الحرارة إلى فشل المكونات وتقليل عمر الجهاز.
نظرة عامة على تصميمات اللوحات التي تعزز كفاءة الطاقة
يتضمن تصميم لوحات الدوائر المطبوعة لتعزيز كفاءة الطاقة عدة استراتيجيات تهدف إلى تحسين نظام توزيع الطاقة وتقليل فقدان الطاقة. فيما يلي بعض الأساليب الرئيسية في التصميم:
محاكاة سلامة الطاقة:
- أدوات المحاكاة: استخدام أدوات المحاكاة المتقدمة لنمذجة وتحليل شبكة توزيع الطاقة (PDN) للوحة الدوائر يسمح للمصممين بتحديد المشكلات المحتملة مثل التفاوتات في المعاوقة وانخفاض الجهد قبل تصنيع اللوحة. يساعد هذا التحليل الوقائي في تحسين شبكة توزيع الطاقة لتقليل فقد الطاقة والضوضاء.
تصميم تكديس الطبقات:
- طبقات مخصصة للطاقة والأرضية: يمكن أن يؤدي تصميم لوحات الدوائر مع طبقات مخصصة للطاقة والأرضية إلى تحسين توزيع الطاقة بشكل كبير. هذه الطبقات تساعد في تقليل المقاومة والحث، مما يقلل من انخفاض الجهد عبر اللوحة ويحسن كفاءة الطاقة بشكل عام.
- طبقات نحاسية سميكة: استخدام النحاس السميك في طبقات الطاقة يساعد أيضًا في تقليل المقاومة وتحسين قدرة حمل التيار، وهو أمر مفيد للتطبيقات التي تتطلب طاقة عالية.
وضع المكونات وتوجيهها:
- وضع استراتيجي: يمكن أن يؤدي وضع المكونات بشكل استراتيجي لتقليل طول مسارات الطاقة إلى تقليل انخفاض الجهد وفقدان الطاقة. أيضًا، وضع المكونات التي تستهلك الطاقة بالقرب من مصدر الطاقة يساعد في تحقيق توزيع أكثر كفاءة للطاقة.
- مسارات طاقة واسعة: تصميم مسارات طاقة أوسع أو استخدام مسارات متوازية متعددة يمكن أن يقلل من المقاومة ويحسن توزيع الطاقة عبر اللوحة.
منظمات الجهد والمحوّلات:
- منظمات فعّالة: دمج منظمات الجهد الفعّالة ومحولات الطاقة مباشرة في اللوحة يساعد في خفض الجهد بالقرب من نقطة التحميل، مما يقلل من فقد الطاقة في التوزيع ويحسن كفاءة التحويل.
- منظمات التبديل: منظمات التبديل أكثر كفاءة من المنظمات الخطية، خاصة في التطبيقات التي تتطلب خفضًا كبيرًا في الجهد. تقوم بتحويل الجهد الزائد إلى تردد بدلاً من حرارة، مما يحسن كفاءة الطاقة العامة.
دمج إدارة الحرارة:
- مشتتات الحرارة والثقوب الحرارية: دمج مشتتات الحرارة واستخدام ثقوب حرارية لتوصيل المكونات المولدة للحرارة إلى الأرضية أو الطبقات الحرارية المخصصة يساعد في تبديد الحرارة بفعالية، مما يحسن بشكل غير مباشر من كفاءة الطاقة عن طريق تقليل الضغط الحراري على المكونات الكهربائية.
من خلال دمج هذه الاستراتيجيات لإدارة الطاقة في تصميم اللوحة المطبوعة، يمكن لمصنعي معدات الاتصالات تحسين كفاءة منتجاتهم وموثوقيتها واستدامتها، مما يلبي المتطلبات الصارمة لأنظمة الاتصالات الحديثة. لا تضمن إدارة الطاقة الفعّالة الأداء الأمثل فحسب، بل تساهم أيضًا في إطالة عمر الجهاز وتقليل تكاليف التشغيل.
الفصل 8
الاختبار وضمان الجودة في إنتاج لوحات الدوائر المطبوعة للاتصالات
معايير الجودة في إنتاج لوحات الدوائر المطبوعة
الالتزام بمعايير الجودة الصارمة أمر بالغ الأهمية في إنتاج لوحات الدوائر المطبوعة (PCB)، خاصة لصناعة الاتصالات التي تعتمد على الموثوقية والأداء. تضمن هذه المعايير أن تفي لوحات الدوائر المطبوعة بالمتطلبات الصارمة لصناعة الاتصالات، بما في ذلك سلامة الإشارة، إدارة الطاقة، والملاءمة البيئية. تشمل معايير الجودة الرئيسية التي تلتزم بها الصناعة:
معايير IPC:
- IPC-A-600: يعرف باسم “قبول اللوحات المطبوعة”، يحدد هذا المعيار معايير قبول الجودة المرئية للوحات الدوائر المطبوعة، ويغطي موضوعات مثل حالة الصفائح، طلاء الثقوب والموصلات، والتجميع.
- IPC-6012: يوفر هذا المعيار مواصفات التأهيل والأداء للوحات الدوائر المطبوعة الصلبة، بما في ذلك المعايير التفصيلية لاختبار الخصائص الإلكترونية، السلامة الهيكلية، والموثوقية الحرارية.
شهادة ISO 9001:
هذا المعيار الدولي يحدد متطلبات نظام إدارة الجودة (QMS) حيث تحتاج المؤسسة إلى إظهار قدرتها على توفير المنتجات بشكل مستمر التي تلبي متطلبات العملاء واللوائح. يؤكد على رضا العملاء والتحسين المستمر.
شهادة UL:
تضمن شهادة UL (مختبرات الضمان) أن لوحات الدوائر المطبوعة مصنوعة وفقًا لمعايير السلامة، خاصة فيما يتعلق بقابليتها للاشتعال والمواد المستخدمة في الإنتاج. هذا ضروري لضمان سلامة معدات الاتصالات.
طرق الاختبار لضمان الموثوقية والأداء
للتحقق من أن لوحات الدوائر المطبوعة تتوافق مع هذه المعايير وتلبي التوقعات العالية لتطبيقات الاتصالات، يتم استخدام سلسلة من طرق الاختبار الصارمة:
الاختبار الكهربائي:
- الاختبار في الدائرة (ICT): يتضمن هذا الاختبار التحقق من وجود الدوائر القصيرة، الدوائر المفتوحة، المقاومة، السعة، وغيرها من الكميات الأساسية لضمان تثبيت كل مكون بشكل صحيح وفعّال.
- اختبار المجس الطائر: على عكس اختبار الدائرة، لا يتطلب اختبار المجس الطائر تركيبات اختبارية ويستخدم مجسات متحركة لاختبار لوحات الدوائر في الإنتاجات الصغيرة. هذه الطريقة مرنة ويمكنها اختبار مجموعة واسعة من المعايير الكهربائية.
اختبار الإجهاد الحراري:
- اختبار الدورة الحرارية: من خلال تعريض لوحات الدوائر المطبوعة لدرجات حرارة قصوى بتتابع سريع، يتحقق هذا الاختبار من قدرة اللوحة على تحمل التمدد والانكماش الحراري، مما قد يؤدي إلى فشل في وصلات اللحام والمكونات الأخرى.
- اختبار الصدمة الحرارية: يتضمن تعريض لوحات الدوائر لتغيرات مفاجئة وحادة في درجات الحرارة لتقييم موثوقيتها تحت ظروف بيئية قاسية.
الاختبار الميكانيكي:
- اختبار الاهتزاز: يحاكي هذا الاختبار الظروف التي قد تواجهها لوحة الدوائر أثناء الشحن أو في بيئتها التشغيلية، مما يضمن قدرتها على تحمل الاضطرابات الفيزيائية.
- اختبار الانحناء والمرونة: يعتبر مهمًا بشكل خاص للوحات الدوائر المرنة والصلبة-المرنة، حيث يقيم هذا الاختبار التحمل الميكانيكي وقوة اللوحة تحت ضغوط الانحناء.
الاختبار البيئي:
- اختبار الرطوبة: يعرض اللوحات لمستويات عالية من الرطوبة للتحقق من الفشل المحتمل بسبب امتصاص الرطوبة، والذي قد يؤدي إلى دوائر قصيرة وتآكل.
- اختبار رذاذ الملح: يستخدم هذا الاختبار للتحقق من مقاومة التآكل للأسطح المعدنية والطلاء على لوحات الدوائر المطبوعة، وهو أمر حاسم للأجهزة المعرضة لبيئات قاسية.
الاختبار الوظيفي:
بعد التحقق من جميع المكونات الفردية والاتصالات، يتم إجراء اختبارات وظيفية للتحقق من عمل اللوحة تحت ظروف تحاكي الاستخدام الفعلي. يضمن ذلك أن اللوحة لا تلبي فقط معايير التصنيع، ولكنها تؤدي أيضًا كما هو متوقع في التطبيقات الواقعية.
من خلال تنفيذ هذه التدابير الشاملة للاختبار وضمان الجودة، يمكن للمصنعين ضمان أن لوحات الدوائر المطبوعة توفر الموثوقية العالية والأداء المطلوب في مجال الاتصالات. تساعد هذه العمليات في تحديد المشكلات وتصحيحها قبل نشر اللوحات، وتساهم أيضًا في إطالة عمر المنتجات التي تستخدم هذه اللوحات وزيادة نجاحها.
الفصل 9
التحديات والحلول في تصميم لوحات الدوائر المطبوعة للاتصالات
تصميم وتصنيع لوحات الدوائر المطبوعة (PCB) لصناعة الاتصالات يمثل تحديات فريدة بسبب التعقيد والمتطلبات العالية الأداء لأنظمة الاتصالات الحديثة. نستعرض هنا القضايا الشائعة التي تواجه تصميم وتصنيع لوحات الدوائر المطبوعة.
المشكلات الشائعة التي يتم مواجهتها أثناء تصميم وتصنيع لوحات الدوائر المطبوعة
مشاكل سلامة الإشارة:
- المشكلة: مع عمل أنظمة الاتصالات بترددات أعلى، يصبح الحفاظ على سلامة الإشارة تحديًا متزايدًا. قد تتسبب مشكلات مثل التداخل المتبادل وفقد الإشارة والتداخل الكهرومغناطيسي (EMI) في تدهور الأداء بشكل كبير.
- الحل: استخدام تقنيات التصميم المتقدمة مثل الإشارات التفاضلية، التحكم في المعاوقة، والممارسات الصحيحة لتوجيه المسارات لتقليل هذه المشكلات. كما يمكن استخدام مواد عالية الجودة ذات ثوابت عازلة منخفضة وقيم فقد منخفضة لتعزيز سلامة الإشارة في الترددات العالية.
إدارة الحرارة:
- المشكلة: التطبيقات عالية الكثافة وعالية الطاقة في الاتصالات تولد حرارة كبيرة، والتي يمكن أن تؤدي إلى ارتفاع درجة الحرارة إذا لم تتم إدارتها بشكل صحيح. يمكن أن يؤثر ذلك على موثوقية المكونات وعمرها.
- الحل: تصميم لوحات الدوائر بطرق فعالة لتبديد الحرارة، بما في ذلك استخدام الثقوب الحرارية ومشتتات الحرارة والوسادات الحرارية. أيضًا، تصنيع لوحات الدوائر بمواد ذات موصلية حرارية جيدة للمساعدة في نشر وتبديد الحرارة بشكل أكثر فعالية.
وضع المكونات والكثافة:
- المشكلة: مع تصغير الأجهزة وزيادة الوظائف، يصبح إدارة وضع المكونات وكثافتها مهمة معقدة يمكن أن تؤثر على إمكانية التصنيع والأداء.
- الحل: استخدام أدوات برمجية متقدمة لتخطيط وتصميم اللوحات لتحسين وضع المكونات وتوجيه المسارات. هذا يضمن استغلال المساحة بكفاءة مع الحفاظ على إمكانية التصنيع والوصول للاختبار والتجميع.
معدل الإنتاج والاتساق:
- المشكلة: ضمان معدلات إنتاج عالية واتساق في تصنيع لوحات الدوائر عالية الجودة يمثل تحديًا، خاصة عند التعامل مع التصميمات المعقدة والكميات الكبيرة.
- الحل: تنفيذ إجراءات مراقبة جودة صارمة والمراقبة المستمرة طوال عملية التصنيع. يشمل ذلك استخدام أنظمة الفحص البصري الآلي (AOI) والفحص بالأشعة السينية لاكتشاف وتصحيح أي عيوب في وقت مبكر من دورة الإنتاج.
التحمل البيئي والميكانيكي:
- المشكلة: غالبًا ما تعمل معدات الاتصالات في ظروف بيئية قاسية، مما يضع ضغوطًا ميكانيكية وبيئية على لوحات الدوائر.
- الحل: استخدام مبادئ التصميم القوية، مثل استخدام مواد مقاومة للرطوبة والتآكل وتغيرات الحرارة. تصميم لوحات الدوائر لتلبية معايير محددة مثل IPC-6012 الفئة 3، التي تضمن موثوقية عالية في الظروف الصعبة.
الحلول المبتكرة التي تستخدمها ساوث-إلكترونيك
استخدام تكنولوجيا HDI:
- الابتكار: يعد استخدام تكنولوجيا HDI إحدى الاستراتيجيات الرئيسية التي نستخدمها لتلبية احتياجات التصغير وزيادة وظائف لوحات الدوائر المطبوعة للاتصالات. تتميز لوحات HDI بخطوط ومسافات أضيق، وثقوب أصغر، وكثافة أعلى لوصلات الوسادات مقارنةً بلوحات الدوائر التقليدية.
- الفوائد: يسمح ذلك بنقل أسرع للإشارات، ووظائف أكثر في مساحة أصغر، وأداء كهربائي أفضل، وهو أمر ضروري للتطبيقات المتقدمة في مجال الاتصالات.
دمج المكونات السلبية والنشطة:
- الابتكار: دمج المكونات السلبية والنشطة مباشرةً في مادة اللوحة، وهو حل مبتكر آخر لتحسين الأداء وتقليل حجم اللوحة.
- الفوائد: يساعد هذا التكامل في تقليل مسارات الإشارات وتحسين الموثوقية من خلال تقليل عدد وصلات اللحام والوصلات الخارجية، والتي تعتبر نقاط فشل محتملة.
من خلال مواجهة هذه التحديات باستخدام حلول مبتكرة، لا تفي ساوث-إلكترونيك بالمتطلبات الصارمة لصناعة الاتصالات فحسب، بل تتجاوزها، مما يضمن أن لوحات الدوائر الخاصة بنا تقدم أعلى مستويات الأداء والموثوقية.
الفصل 10
اتجاهات المستقبل والابتكارات في لوحات الدوائر المطبوعة للاتصالات
تحسين الاتصال والأداء. تؤثر التقنيات الناشئة مثل إنترنت الأشياء (IoT) والذكاء الاصطناعي (AI) والشبكات اللاسلكية من الجيل التالي على مشهد تصميم لوحات الدوائر المطبوعة للاتصالات. أدناه نستعرض كيف تؤثر هذه التقنيات على تصميم لوحات الدوائر ونتنبأ بالتطورات المستقبلية في هذا المجال.
التقنيات الناشئة التي تؤثر على تصميم لوحات الدوائر
إنترنت الأشياء (IoT):
- التأثير: تتطلب أجهزة إنترنت الأشياء أن تكون لوحات الدوائر صغيرة وفعالة وقادرة على العمل بأقل استهلاك للطاقة، مع التعامل مع عدة مدخلات استشعار وخيارات اتصال. يدفع هذا الطلب تطوير لوحات دوائر متعددة الوظائف وعالية التكامل.
- ابتكارات في تصميم اللوحات: يُسرّع إنترنت الأشياء من تبني لوحات الدوائر المرنة والصلبة-المرنة التي يمكنها التكيف مع المساحات والأشكال غير التقليدية المطلوبة من قبل أجهزة إنترنت الأشياء المختلفة. بالإضافة إلى ذلك، أصبح دمج مكونات تجميع الطاقة على لوحات الدوائر أكثر انتشارًا لتمديد عمر البطارية لهذه الأجهزة.
الذكاء الاصطناعي (AI):
- التأثير: تتطلب تطبيقات الذكاء الاصطناعي في الاتصالات، مثل الصيانة التنبؤية وتحسين الشبكات والتوجيه الذكي، معالجة كميات هائلة من البيانات في الوقت الفعلي. يستلزم ذلك لوحات دوائر تدعم أجهزة معالجة البيانات عالية السرعة والموصلات ذات الكثافة العالية.
- ابتكارات في تصميم اللوحات: لتلبية هذه الاحتياجات، يزداد استخدام لوحات الدوائر عالية الكثافة (HDI) مع قدرات محسنة لإدارة الحرارة. كما يدفع الذكاء الاصطناعي تطوير لوحات دوائر يمكنها دمج معالجات أكثر قوة ورقائق معالجة الرسومات (GPU) بكفاءة.
تقنية الجيل الخامس (5G) وما بعدها:
- التأثير: يتطلب نشر تقنية الجيل الخامس (5G) والبحث في تقنيات الجيل السادس (6G) وما بعدها لوحات دوائر يمكنها التعامل مع ترددات أعلى ومعدلات بيانات أكبر. يستلزم ذلك مواد وتصميمات تقلل من فقدان الإشارة عالية التردد والتداخل.
- ابتكارات في تصميم اللوحات: يُعد استخدام مواد متقدمة مثل الطبقات منخفضة الفاقد واعتماد تقنيات تصميم محسنة لسلامة الإشارة أمرًا حاسمًا. بالإضافة إلى ذلك، يدفع الجيل الخامس نحو تصغير الحجم مع زيادة الحاجة إلى حلول حرارية فعالة.
توقعات للتطورات المستقبلية في لوحات الدوائر المطبوعة للاتصالات
استخدام المواد المتقدمة:
- التوقع: سيستمر تطوير وتبني مواد جديدة تقدم أداءً أفضل للترددات العالية، وتحسين إدارة الحرارة، ومقاومة للظروف البيئية. من المتوقع أن تصبح مواد مثل البوليمر البلوري السائل (LCP) أكثر شيوعًا بسبب خصائصها الكهربائية الممتازة وموثوقيتها.
زيادة التكامل:
- التوقع: من المرجح أن يستمر الاتجاه نحو أنظمة أكثر تكاملًا، مع زيادة استخدام حلول النظام على الشريحة (SoC) والنظام في الحزمة (SiP). يمكن لهذه التكاملات أن تقلل من حجم لوحات الدوائر المطبوعة للاتصالات مع تعزيز وظائفها وكفاءتها.
التركيز على الاستدامة:
- التوقع: مع تزايد المخاوف البيئية، سيكون هناك تركيز أقوى على تصميم لوحات دوائر فعالة ومصنوعة من مواد مستدامة أو قابلة لإعادة التدوير. بالإضافة إلى ذلك، سيتم إعطاء الأولوية للتصميمات الموفرة للطاقة التي تستهلك طاقة أقل وتقلل من النفايات الإلكترونية.
الأتمتة والذكاء الاصطناعي في تصنيع لوحات الدوائر:
- التوقع: سيصبح استخدام الذكاء الاصطناعي وتعلم الآلة في عملية التصنيع أكثر انتشارًا. يمكن لهذه التقنيات أن تساعد في تحسين عمليات التصنيع، وتقليل العيوب، وتحسين الجودة والعائد العام للوحات الدوائر المطبوعة للاتصالات.
الدوائر الذكية:
- التوقع: تطوير لوحات دوائر “ذكية” تضم مستشعرات مدمجة لمراقبة الأداء والظروف البيئية في الوقت الفعلي، مما يوفر بيانات للصيانة التنبؤية وتحسينات الأنظمة.
تعكس هذه الاتجاهات والابتكارات تحولًا ديناميكيًا في صناعة الاتصالات نحو حلول لوحات دوائر أكثر ذكاءً وكفاءةً وتكاملًا. مع استمرار ظهور تقنيات جديدة، سيصبح دور تصميم وتصنيع لوحات الدوائر المطبوعة المتقدمة أكثر أهمية في تقديم البنية التحتية للاتصالات من الجيل القادم.
تواصل معنا
أين نحن؟
المنطقة الصناعية، رقم 438 طريق دونغخوان، رقم 438 طريق شاجينغ دونغخوان، مقاطعة باوآن، شنتشن، قوانغدونغ، الصين.
الطابق الرابع، مبنى الإبداع تشيهوى، رقم 2005 طريق شيهوان، شاجينغ، مقاطعة باوآن، شنتشن، الصين.
غرفة A1-13، الطابق الثالث، مركز يي ليم الصناعي، 2-28 شارع كواي لوك، كواي تشونغ، هونغ كونغ.
service@southelectronicpcb.com
الهاتف: +86 400 878 3488
أرسل لنا رسالة
كلما ملأت التفاصيل بشكل أكثر دقة، كلما تمكنا من الانتقال إلى الخطوة التالية بشكل أسرع.
