ما هو FR-4؟
FR4 (مثبط للهب 4) هو مادة تستخدم بكثرة في صناعة لوحات الدوائر المطبوعة (PCB). يتكون من قماش من ألياف زجاجية محبوك مع رابط من راتنج الإيبوكسي مقاوم للهب. معظم لوحات الدوائر المطبوعة مصنوعة من FR4 لأنه قوي بالنسبة لوزنه، يقاوم الرطوبة، يعد عازلًا كهربائيًا جيدًا، ولا يتغير كثيرًا في ظروف مختلفة.
ما هي خصائص الركيزة FR4؟
FR4 ممتاز للوحات الدوائر المطبوعة لأنه يتمتع بالعديد من الخصائص التي تجعله مفيدًا للغاية:
- عزل كهربائي: خصائص عازلة ممتازة.
- القوة الميكانيكية: سلامة هيكلية قوية، مما يساعد في التعامل والتشغيل.
- مقاومة حرارية: يمكن أن يتحمل درجات حرارة معالجة عالية، عادةً تصل إلى حوالي 130 درجة مئوية.
- مقاومة الرطوبة: يقدم أداء جيد في ظروف الرطوبة.
- مقاومة كيميائية: مقاوم للعديد من المواد الكيميائية المستخدمة في عملية تصنيع الإلكترونيات.
- مثبط للهب: يلبي تصنيف UL 94V-0، مما يجعله مقاومًا للنار.
فيم يستخدم FR4 عادة؟
FR4 عمومًا أكثر بأسعار معقولة مقارنة بالمواد عالية الأداء مثل البوليميد أو PTFE، التي تستخدم للتطبيقات ذات الترددات العالية. فعالية التكلفة لـ FR4، جنبًا إلى جنب مع خصائص الأداء القوية، تجعله خيارًا شائعًا لمجموعة واسعة من التطبيقات القياسية في صناعة الإلكترونيات. ومع ذلك، قد يكون أكثر تكلفة من بعض المواد المبتدئة مثل الفينوليك أو الرقائق الورقية، والتي تستخدم في تطبيقات أقل أهمية.

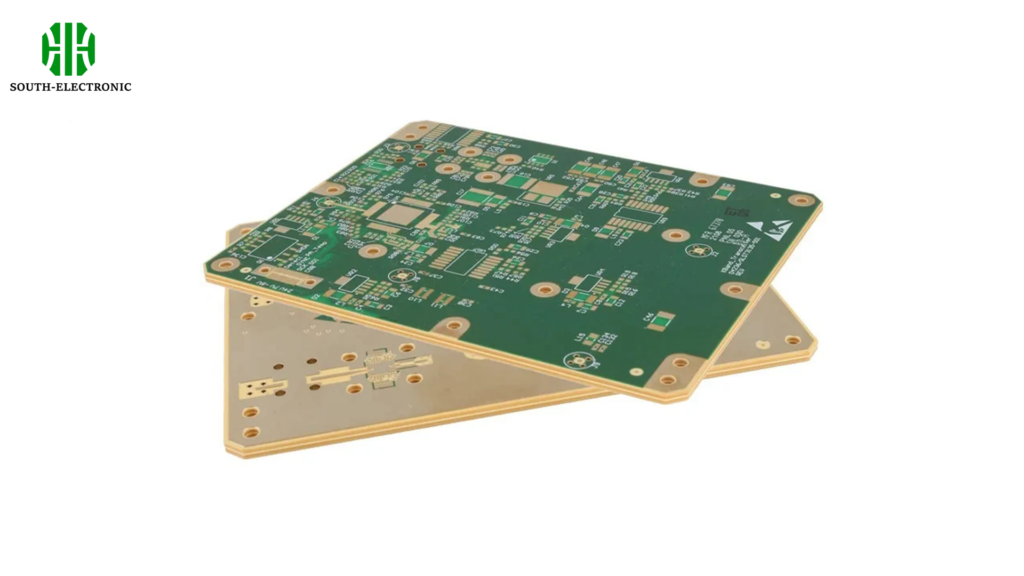

كيف يتم تصنيف FR4 وما هي الدرجات المختلفة؟
يتم تصنيف مادة FR4 استنادًا إلى خصائصها الميكانيكية والكهربائية، التي تؤثر على ملاءمتها للتطبيقات المختلفة. إليك جدول يوضح بعض الدرجات الشائعة لـ FR4 وخصائصها:
| الدرجة | الوصف | الاستخدامات النموذجية |
|---|---|---|
| القياسي | مستوى أساسي من المقاومة الحرارية والقوة الميكانيكية | الإلكترونيات الاستهلاكية، لوحات الدوائر المطبوعة العامة |
| عالي TG | درجة انتقال حراري أعلى لمقاومة حرارية أفضل | التطبيقات عالية القوة والحرارة |
| خالي من الهالوجين | لا يحتوي على الهالوجينات، مما يجعله أكثر صداقة للبيئة | التطبيقات التي تتطلب مواد صديقة للبيئة |
| عالي السرعة | خصائص كهربائية محسنة لأداء أفضل على الترددات العالية | الاتصالات السلكية واللاسلكية، الحوسبة المتقدمة |
ما هي القيود على استخدام FR4 في تصميم لوحات الدوائر المطبوعة؟
على الرغم من تنوع FR4، إلا أنه يواجه بعض القيود:
- التوصيل الحراري: FR4 لديه توصيل حراري ضعيف، وهو ما قد يكون عائقًا في التطبيقات عالية القوة حيث تكون تبديد الحرارة حاسمة.
- الأداء عند الترددات العالية: في الترددات العالية جدًا، قد لا تكون الخصائص الكهربائية لـ FR4 (مثل الثابت العازل وعامل الخسارة) مناسبة، مما قد يؤدي إلى مشاكل في سلامة الإشارة في التطبيقات مثل دوائر RF والميكروويف.
- المرونة الميكانيكية: FR4 صلب، مما يجعله غير مناسب للدوائر المرنة حيث يُفضل استخدام مواد مثل البوليميد.
الخاتمة
FR4 هو عنصر أساسي في تصنيع لوحات الدوائر المطبوعة، معروف بمزيجه الرائع من القوة، القدرة على تحمل التكاليف، والمرونة. وعلى الرغم من أنه قد لا يكون الخيار الأفضل للمواقف ذات الطاقة العالية أو الترددات العالية، يمكن استخدامه في مجموعة واسعة من التطبيقات.
