Las 8 Mejores Prácticas de Diseño de Circuitos Electrónicos
Las mejores prácticas de diseño de circuitos electrónicos incluyen definir especificaciones detalladas, utilizar resistencias apropiadas, integrar microcontroladores, reducir el consumo de energía con señales PWM, implementar medidas de seguridad, seleccionar componentes adecuados, documentar exhaustivamente los diseños y realizar pruebas y simulaciones extensas. Estas prácticas forman la columna vertebral de prototipos electrónicos exitosos y productos finales.
Profundicemos en cada una de estas prácticas esenciales para entender cómo contribuyen a un diseño de circuito robusto y eficiente.
1.Definir Especificaciones y Crear Diagramas de Bloques
Antes de comenzar a diseñar, necesitas definir las especificaciones. Esto incluye definir las señales de entrada y salida, los requisitos de voltaje y corriente, el rango de temperatura operativa, etc. Un diagrama de bloques bien estructurado te brinda una visión general visual del sistema, lo que te ayuda a organizar los componentes y funciones.
Hoja de Especificaciones de Ejemplo
| Parámetro | Descripción |
|---|---|
| Rango de Voltaje de Entrada | 5V – 12V |
| Temperatura Operativa | -40°C a 85°C |
| Consumo de Energía | < 2W |
| Tipo de Señal | Digital y Analógica |
| Tamaño del Componente | SMD, THT |

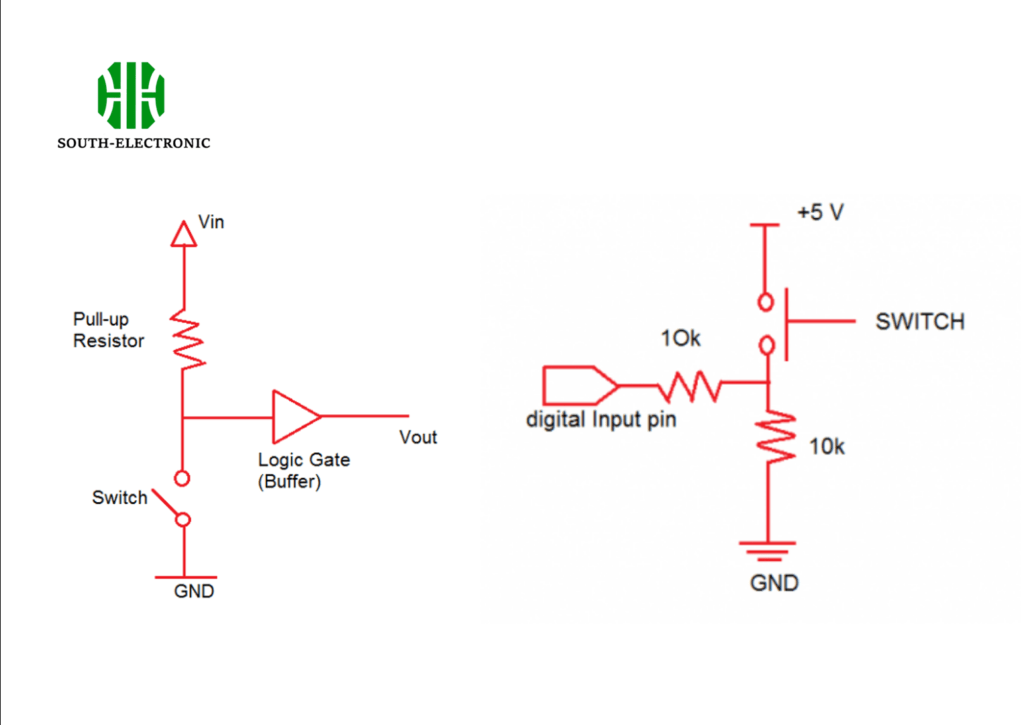

2. Emplear Resistencias de Pull-up, Pull-down y Cero Ohmios
Usar correctamente las resistencias es importante para asegurar que los circuitos digitales funcionen correctamente manteniendo los niveles lógicos donde deben estar. Las resistencias de pull-up y pull-down establecen el estado predeterminado de una línea cuando no está siendo activamente conducida. Las resistencias de cero ohmios, aunque parezca extraño, te ofrecen flexibilidad en el enrutamiento y pueden ser útiles como puentes.

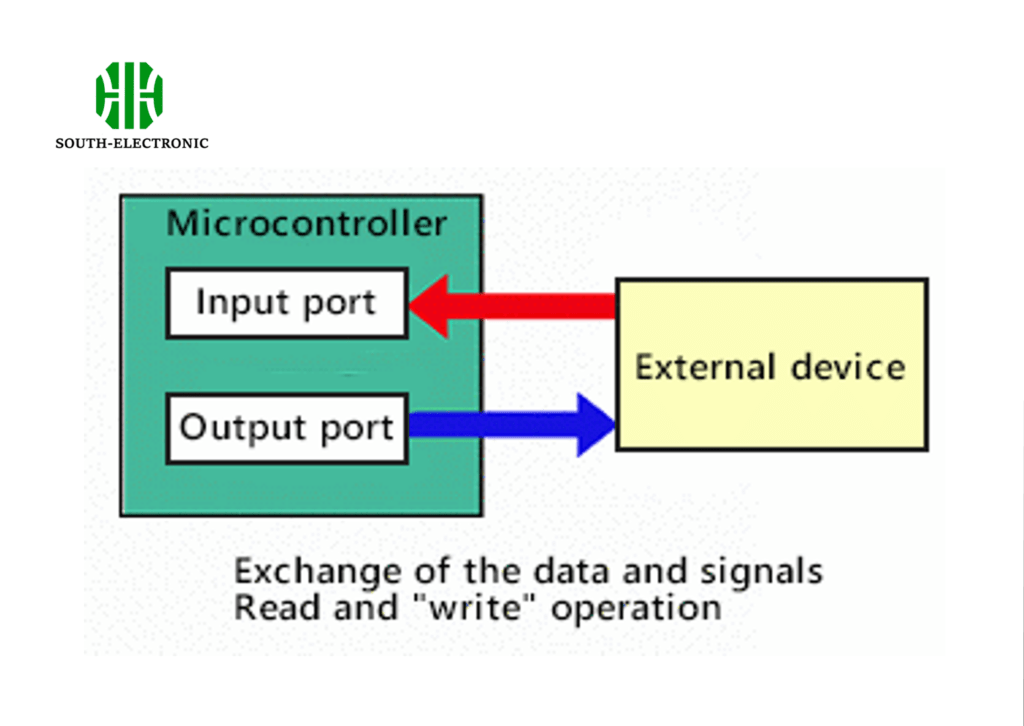

3. Utilizar Microcontroladores y Circuitos de Señales Mixtas
Los microcontroladores son excelentes para multitareas. Pueden manejar todo, desde el procesamiento de señales hasta la comunicación. Los circuitos de señales mixtas combinan componentes analógicos y digitales para mejorar el rendimiento y reducir la complejidad.
Características Comunes de los Microcontroladores
| Característica | Descripción |
|---|---|
| Salidas PWM | Controlar motores, LEDs, etc. |
| Canales ADC | Convertir señales analógicas a valores digitales |
| Interfaces de Comunicación | UART, SPI, I2C |
| Pines GPIO | Entrada/salida de propósito general |

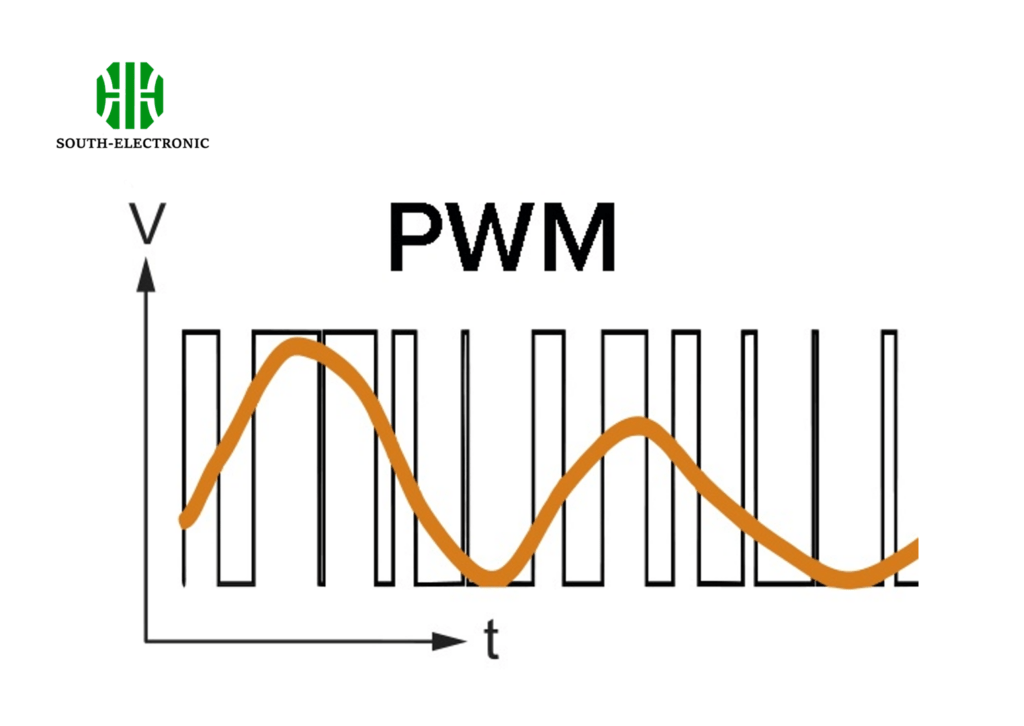

4. Reducir el Consumo de Energía Usando Señales PWM
La Modulación por Ancho de Pulso (PWM) es una excelente manera de controlar la energía para cosas como motores y LEDs. Ajustando el ciclo de trabajo de una onda cuadrada, puedes controlar cuánta energía se entrega a una carga sin usar un reóstato lineal. Esto es realmente importante en aplicaciones alimentadas por baterías.

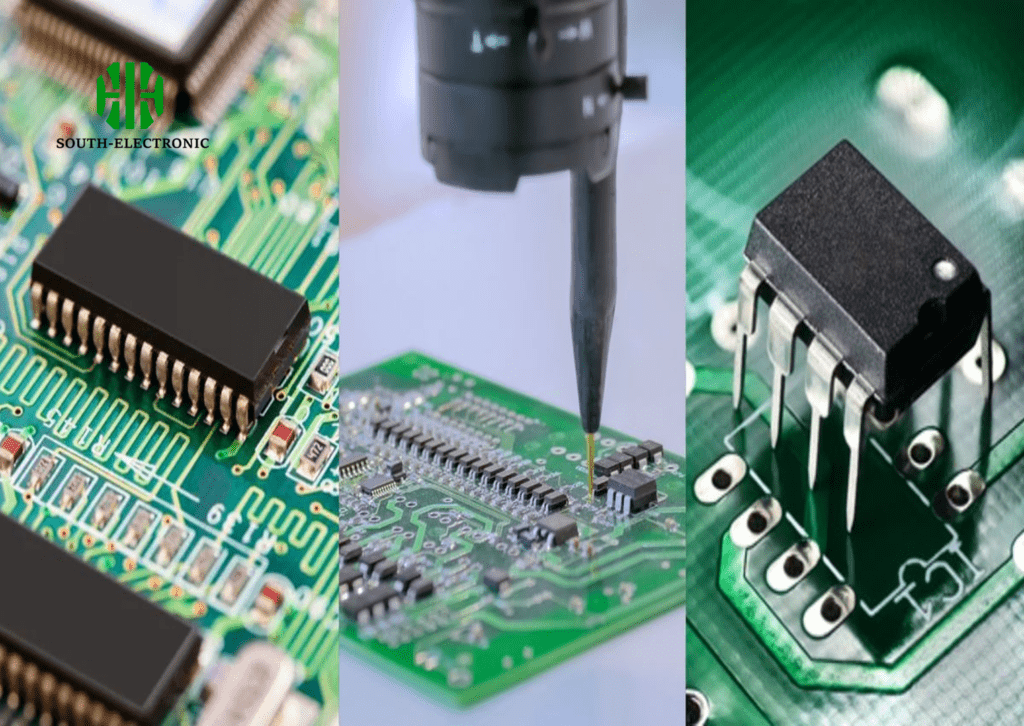

5. Implementar Medidas de Seguridad para ESD, Polaridad Inversa, Transitorios y Sobretensiones
La seguridad es lo más importante cuando diseñas circuitos electrónicos. Tienes que implementar protección contra ESD, polaridad inversa y sobretensión para evitar dañar tus componentes y asegurar que tu diseño funcione durante mucho tiempo. Esto se puede hacer con dispositivos como diodos TVS, varistores y termistores PTC.

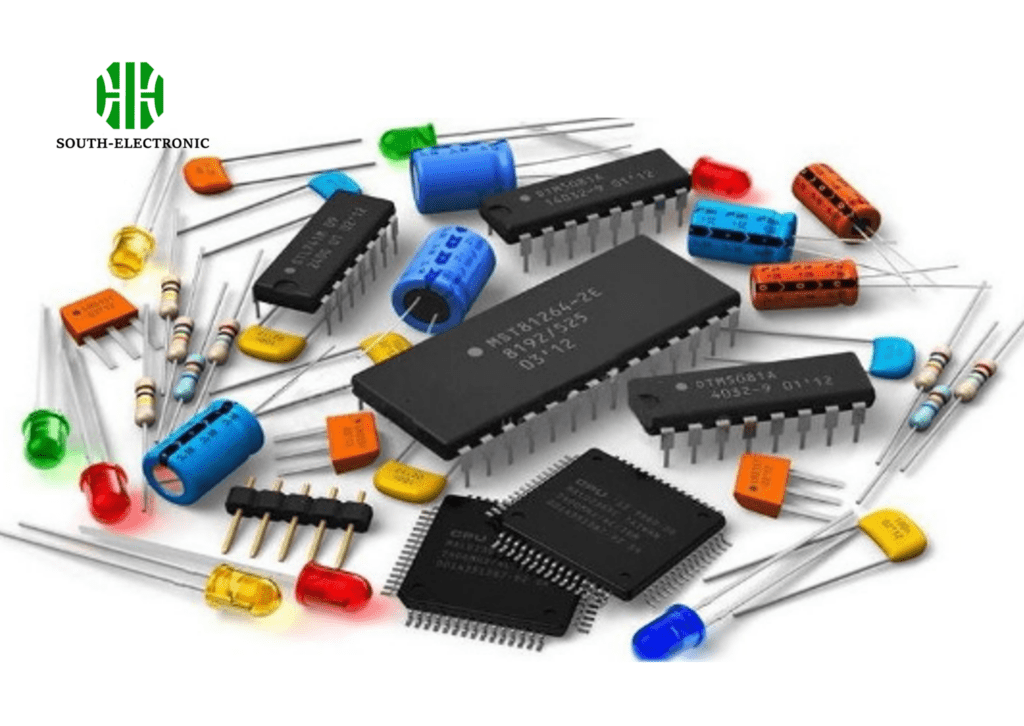

6. Seleccionar Componentes Basados en el Ciclo de Vida y Disponibilidad
Elegir los componentes adecuados es más que solo cumplir con las especificaciones técnicas. Necesitas pensar en el ciclo de vida del componente, su disponibilidad y potencial de obsolescencia. Los componentes deben ser deratados lo suficiente para asegurarse de que permanezcan dentro de límites seguros bajo todas las condiciones.
Consideraciones de Selección de Componentes
| Criterio | Importancia |
|---|---|
| Obsolescencia | Asegurar disponibilidad a largo plazo |
| Derating | Operar por debajo de las calificaciones máximas |
| Tipo de Paquete | SMD, THT, montaje en panel/chasis |
| Costo | Equilibrio entre calidad y presupuesto |

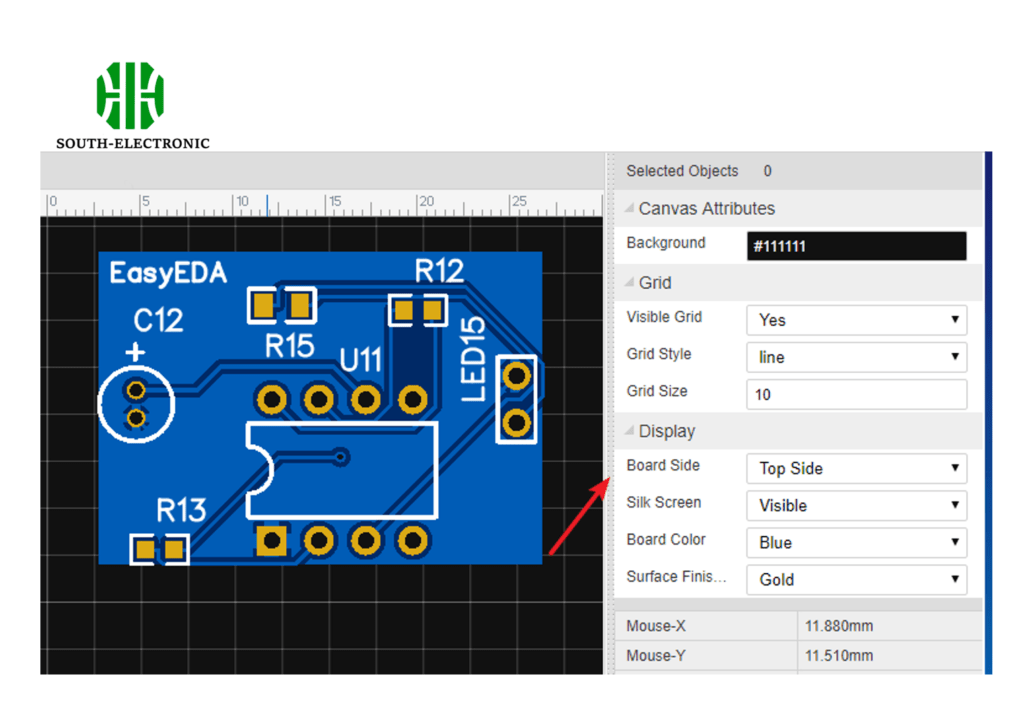

7. Capturar Eficazmente el Esquemático y Verificar Usando Herramientas de EDA
Crear un esquemático detallado es el primer paso en cualquier diseño electrónico. Usar herramientas de EDA (Automatización del Diseño Electrónico) como Altium, KicAD, o Cadence Allegro te ayuda a crear esquemáticos precisos, simular circuitos y generar archivos de fabricación.
8. Realizar Simulaciones y Pruebas Funcionales
Las simulaciones son una parte clave del proceso de diseño. Te ayudan a encontrar problemas y asegurar que tu circuito haga lo que quieres que haga. Después de realizar simulaciones, necesitas construir un circuito real y probarlo para ver si funciona en el mundo real.
Si quieres asegurarte de que tus diseños de circuitos electrónicos sean eficientes, confiables y estén listos para satisfacer las demandas de aplicaciones del mundo real, entonces necesitas seguir estas ocho mejores prácticas. Estas prácticas te ayudarán a crear diseños que son fáciles de solucionar, mantener y actualizar, lo que asegurará que tus diseños duren y funcionen como se supone que deben hacerlo. ¡Déjame saber qué piensas de estas mejores prácticas y si tienes algún consejo adicional en los comentarios abajo!
