¿TODO sobre las PCB multicapa que debería saber?

CONTENTS

¿Estás luchando con diseños de circuitos complejos? ¿Necesitas más potencia en un espacio más pequeño? Las PCB multicapa son tu respuesta.

PLa primera vez que me encontré con un dispositivo electrónico realmente intrincado, me pregunté cómo empaquetaban tanta funcionalidad en un espacio tan pequeño. Resulta que las PCB multicapa son la salsa secreta detrás de muchos de nuestros gadgets modernos. Profundicemos en lo que las hace tan especiales.

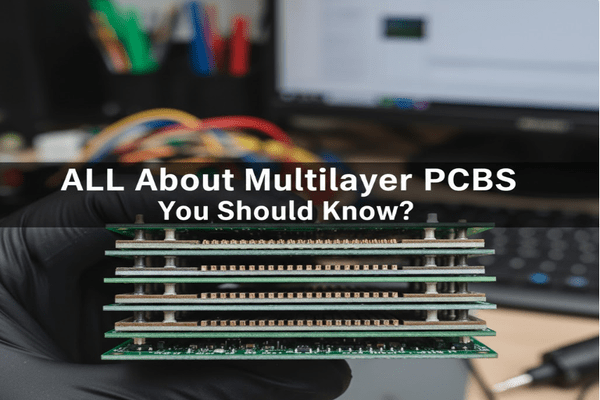

Las PCB multicapa1 son placas de circuito impreso con tres o más capas conductoras2, apiladas y separadas por material aislante3. Este diseño permite una mayor densidad de componentes4 y un enrutamiento más complejo5 en un factor de forma compacto. Es como la columna vertebral de la electrónica moderna, permitiendo la miniaturización sin sacrificar el rendimiento.

PCB de una sola capa vs. PCB de doble cara vs. PCB multicapa: ¿Cuál es la diferencia?

¿Confundido acerca de los tipos de PCB? ¿Te preguntas cuál es el adecuado para tu proyecto? Comprender las diferencias es clave.

Las PCB de una sola capa tienen una capa conductora, las PCB de doble cara tienen dos y las PCB multicapa tienen tres o más. Esta diferencia fundamental afecta la complejidad, la densidad de componentes y la funcionalidad general de los dispositivos electrónicos.

Single-Layer vs. Double-sided PCBs vs. Multilayer PCBs

Cuando comencé en electrónica, las opciones me parecían abrumadoras. Las placas de una sola capa son simples, excelentes para circuitos básicos como controles remotos. Son baratas y fáciles de fabricar. Las placas de doble cara añaden más flexibilidad, permitiéndote enrutar trazas en ambos lados, perfectas para elementos un poco más complejos como fuentes de alimentación. Pero cuando necesitas manejar altas velocidades, componentes densos o señales complejas, las PCB multicapa se vuelven esenciales. Permiten planos de potencia y tierra dedicados, blindaje y rutas de señal mucho más cortas. Esto marca una gran diferencia en el rendimiento y la confiabilidad. Es como comparar una carretera de un solo carril con una autopista de varios carriles: la autopista maneja más tráfico de manera mucho más eficiente.

Diferencias clave de un vistazo

Característica PCB de una sola capa PCB de doble cara PCB multicapa
Capas 1 capa conductora 2 capas conductoras 3+ capas conductoras
Complejidad Baja Media Alta
Costo Bajo Medio Alto
Densidad Baja Media Alta
Aplicaciones Electrónica simple, calculadoras Fuentes de alimentación, iluminación LED Smartphones, ordenadores, dispositivos médicos
Enrutamiento Muy limitado Moderado Muy flexible, planos dedicados

He visto personalmente proyectos fallar porque se eligió el tipo de PCB incorrecto. Siempre debes hacer coincidir la placa con las demandas de tu diseño.

¿Qué es una vía de PCB multicapa?

¿Sabes cómo se mueven las conexiones entre capas? Las vías son los héroes anónimos de las PCB multicapa.

Una vía de PCB multicapa es un orificio chapado que conecta eléctricamente las trazas entre diferentes capas de una PCB. Son cruciales para crear circuitos complejos al permitir que las señales viajen verticalmente a través de la placa.

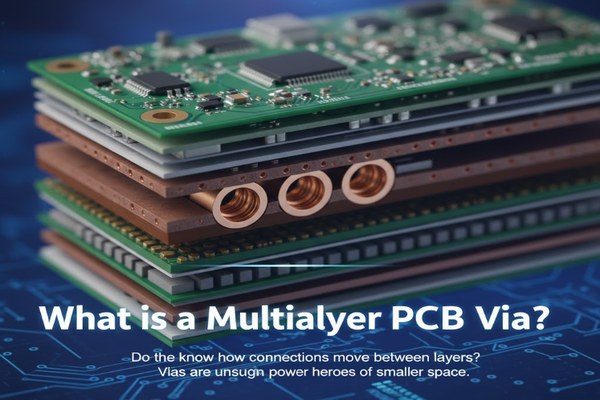

What is a Multialyer PCB Via
What is a Multialyer PCB Via

Recuerdo haber mirado una placa multicapa por primera vez y preguntarme cómo las señales saltaban de un lado a otro. Ahí es donde entran las vías. Piénsalas como pequeños túneles. Son orificios chapados en cobre que aseguran la conductividad eléctrica entre las capas. Hay varios tipos, cada uno con su propio uso. Las vías pasantes atraviesan toda la placa. Las vías ciegas conectan una capa exterior con una capa interior pero no atraviesan toda la placa. Las vías enterradas conectan dos o más capas interiores y no son visibles desde el exterior. La elección del tipo de vía depende de la densidad y complejidad del circuito, así como de consideraciones de costo. Usar el tipo de vía correcto puede mejorar significativamente la integridad de la señal y reducir el tamaño de la placa.

Tipos de vías

Tipo de vía Descripción Caso de uso común
Pasante Se extiende desde la capa superior hasta la capa inferior, visible en ambos lados. Propósito general, rentable
Vía ciega Conecta una capa exterior con una o más capas interiores, pero no a través de toda la placa. Interconexiones de alta densidad, ahorro de espacio
Vía enterrada Conecta dos o más capas interiores, completamente interna a la PCB. Diseños de muy alta densidad, integridad de señal mejorada

El diseño adecuado de las vías es fundamental; una ubicación o un tamaño incorrectos pueden provocar problemas de integridad de la señal, algo que aprendí por las malas en un diseño inicial.

¿Proceso de fabricación de PCB multicapa?

¿Alguna vez te has preguntado cómo se fabrican estas complejas placas? El proceso de fabricación es una maravilla de precisión.

El proceso de fabricación de PCB multicapa implica varios pasos clave: fabricación de capas internas, apilamiento y laminación, perforación y electrochapado de vías, modelado de capas externas, máscara de soldadura y tratamiento de superficie, y pruebas finales y control de calidad.

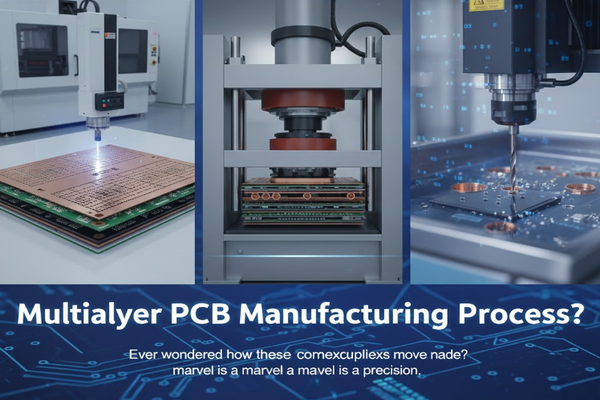

Multialyer PCB Manufacturing Process

Cuando visité una fábrica de PCB por primera vez, me sorprendió la gran cantidad de pasos intrincados involucrados. No es solo cuestión de presionar capas juntas; es un proceso detallado de varias etapas. Primero, las capas internas se preparan individualmente, lo que significa que las trazas se graban en el laminado revestido de cobre. Luego viene el apilamiento y la laminación, donde estas capas preprocesadas se alinean cuidadosamente con prepreg (un material de unión) y lámina de cobre, luego se presionan juntas bajo alta temperatura y presión. Esto crea una placa sólida y multicapa. Después de la laminación, se perforan orificios con precisión para las vías, y estos orificios se electrochapan con cobre para crear las conexiones eléctricas. Luego se modelan las capas externas, se aplica una máscara de soldadura para proteger las trazas y se agrega un acabado superficial para asegurar la soldabilidad. Finalmente, pruebas exhaustivas aseguran que cada placa cumpla con las especificaciones. Este proceso meticuloso garantiza una alta fiabilidad.

Pasos clave de fabricación

Paso Descripción Propósito
1. Fabricación de capas internas Grabado de patrones de circuitos en capas centrales individuales. Crea las rutas conductoras internas.
2. Apilamiento y laminación Unión de capas con prepreg y lámina de cobre bajo calor y presión. Forma la estructura multicapa.
3. Perforación y electrochapado de vías Creación de orificios y chapado con cobre. Establece conexiones eléctricas verticales.
4. Modelado de capas externas Grabado de patrones en las capas superior e inferior. Define rutas de circuito externas y almohadillas.
5. Máscara de soldadura y tratamiento de superficie Aplicación de una capa protectora y un acabado conductivo. Protege las trazas, ayuda a soldar.
6. Pruebas y control de calidad Inspección eléctrica y visual. Garantiza la funcionalidad y el cumplimiento de los estándares.

Cada paso exige precisión; he visto cómo un pequeño error en una etapa puede afectar el rendimiento de toda la placa.

South-Electronic: ¿Un fabricante confiable de PCB multicapa?

¿Necesitas un socio confiable para tus necesidades de PCB? Elegir al fabricante adecuado es primordial para el éxito.

South-Electronic es un fabricante confiable de PCB multicapa conocido por su producción de alta calidad, tecnología avanzada6 y excelente servicio al cliente7, lo que los convierte en una opción confiable para requisitos de placas complejas.

South-Electronic A Trustful Multlalyer PCB Manufacturer
South-Electronic A Trustful Multlalyer PCB Manufacturer

Encontrar un fabricante en el que puedas confiar es crucial, especialmente para PCB multicapa complejas. He trabajado con varios fabricantes, y lo que distingue a uno bueno no es solo su capacidad técnica, sino también su compromiso con la calidad y la comunicación. South-Electronic, por ejemplo, tiene una reputación de estrictas medidas de control de calidad en cada etapa de su proceso de fabricación. Utilizan equipos de última generación y emplean ingenieros experimentados que comprenden los matices de las placas con alto número de capas. Su capacidad para manejar requisitos diversos, desde prototipos de giro rápido hasta producción a gran escala, los convierte en un socio versátil. También ofrecen un sólido soporte técnico, lo cual es invaluable cuando se encuentran desafíos de diseño. La capacidad de un fabricante para entregar constantemente placas que cumplan con tus especificaciones precisas puede literalmente hacer o deshacer tu proyecto. Se trata de encontrar un socio, no solo un proveedor.

¿Por qué elegir un fabricante de confianza?

Aspecto Beneficio Riesgo de mala elección
Control de calidad PCB fiables y funcionales, menos defectos. Altas tasas de defectos, retrasos en el proyecto, costos de reelaboración.
Tecnología Acceso a procesos avanzados para diseños complejos. Capacidades limitadas, incapacidad para realizar diseños avanzados.
Experiencia Orientación sobre el diseño para la fabricabilidad, resolución de problemas. Los defectos de diseño pasan desapercibidos, problemas de producción.
Servicio al cliente Comunicación clara, actualizaciones oportunas, resolución eficaz de problemas. Malentendidos, plazos incumplidos, frustración.
Certificaciones Cumplimiento de las normas de la industria (por ejemplo, ISO, UL). Productos no conformes, riesgos de seguridad.

Mi experiencia me dice que invertir en un buen fabricante ahorra tiempo y dinero a largo plazo.

Conclusión

Las PCB multicapa son vitales para la electrónica moderna. Comprender sus tipos, vías y fabricación garantiza un desarrollo de productos exitoso y eficiente.



  1. Explora las ventajas de las PCB multicapa para diseños de circuitos compactos y complejos.

  2. Descubre cómo el número de capas conductoras influye en la funcionalidad y eficiencia de las PCB.

  3. Infórmate sobre los diversos materiales aislantes que mejoran el rendimiento de las PCB.

  4. Comprende la importancia de la densidad de componentes en los dispositivos electrónicos modernos.

  5. Descubre cómo un enrutamiento complejo mejora el rendimiento de las PCB multicapa.

  6. Descubre las tecnologías de vanguardia que mejoran los procesos de fabricación de PCB.

  7. Aprende cómo un servicio al cliente eficaz puede mejorar tu experiencia de fabricación de PCB.
