La débil bafle de tu teléfono. Altavoces que crujen. Voces apagadas. Todos hemos sufrido de mala calidad de sonido. La placa de circuito impreso del amplificador de audio[^1] resuelve silenciosamente estas frustraciones a través de la ingeniería precisa, pero ¿cómo transforma esta placa inasumida señales eléctricas sin vida en música vibrante?
Una placa de circuito impreso de amplificador de audio es una placa de circuito especializada diseñada para amplificar señales de audio débiles mientras mantiene la fidelidad. Utiliza transistores, resistores, condensadores e inductores dispuestos con precisión para amplificar el sonido sin distorsión ni interferencia de ruido, lo que la hace esencial en altavoces, sistemas de audio para automóviles y teatros domésticos.
)
Si bien esta definición cubre los conceptos básicos, la verdadera magia radica en cómo estas placas logran una amplificación cristalina. Analicemos cuatro aspectos críticos que hacen posible la amplificación de audio de grado profesional a través del diseño de la placa de circuito impreso.

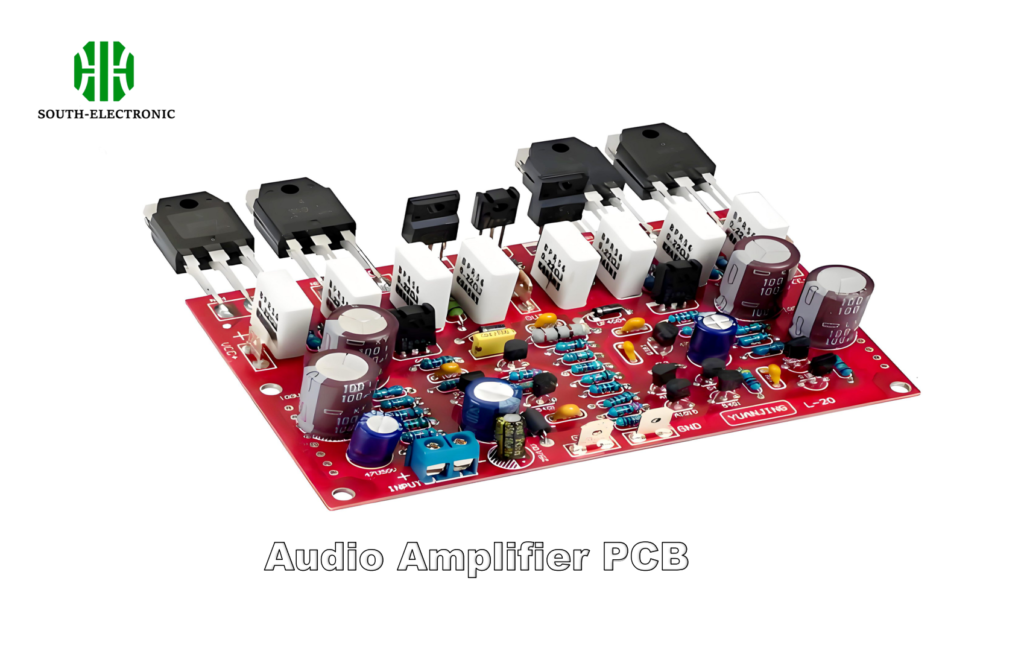

Componentes principales de una placa de circuito impreso de amplificador de audio
Imagina soldar componentes a ciegas. Ruido que crujen. Pérdida de señal. Cada placa de circuito impreso de amplificador falla sin que sus partes esenciales trabajen en armonía. ¿Qué elementos hacen que estas placas amplifiquen el sonido con éxito?
Los componentes clave incluyen transistores[^2] (amplificación de señal), resistores (control de corriente), condensadores (filtrado de señal), inductores (reducción de ruido) y trazas de cobre (enrutamiento de señal). Estos elementos trabajan juntos para amplificar con precisión las señales de audio en todo el rango de frecuencias mientras evitan la interferencia.
)
Sinergia de componentes en acción[^3]
Tres asociaciones críticas definen las placas de circuito impreso de amplificador funcionales:
| Par de componentes | Rol | Impacto en el rendimiento |
|---|---|---|
| Transistor + disipador de calor | Amplificación de señal con gestión térmica | Evita la distorsión por sobrecalentamiento |
| Condensador + inductor | Filtrado de frecuencia alta/baja | Reduce los ruidos de silbido y zumbido |
| Resistores + trazas de la placa de circuito impreso | Adaptación de impedancia | Minimiza las pérdidas de reflexión de señal |
La estabilidad del suministro de energía afecta directamente el rendimiento del transistor: las fluctuaciones causan un "zumbido" audible. Los ingenieros utilizan condensadores paralelos (100μF de capacidad de volumen + 0,1μF de desacoplamiento) para filtrar el ruido de la línea de energía. El material de la placa también es importante: los substratos FR-4 manejan el audio doméstico, mientras que los laminados PTFE compatibles con RF son más adecuados para equipos de estudio de alta gama.
Cómo las placas de circuito impreso de amplificador de audio mejoran la calidad de la señal
Agudos duros. Medios débiles. Bajos resonantes. Las señales de audio sin procesar son desequilibradas y ruidosas. ¿Cómo transforman las placas de circuito impreso de amplificador estas señales en una salida rica y libre de distorsión?
Las placas de circuito impreso de alta calidad mejoran las señales a través de cuatro etapas: búfer de entrada (adaptación de impedancia), amplificación de voltaje (fortalecimiento de señal), aumento de corriente (manejo de potencia) y filtrado de salida (eliminación de ruido). Cada etapa utiliza componentes específicos dispuestos para preservar los detalles del audio.
)
Técnicas de supresión de ruido[^4]
Las placas modernas implementan tres estrategias de control de ruido:
-
- Capa completa de la placa de circuito impreso como referencia de tierra
- Reduce la interferencia electromagnética en un 60%
- Reduce el acoplamiento entre componentes
-
Punto de tierra estrella
- Todos los puntos de tierra se encuentran en un punto central
- Evita los zumbidos de bucle de tierra
- Esencial en amplificadores multietapa
-
Enrutamiento de trazas blindadas
- Rutas críticas alejadas de las líneas de energía
- Utiliza anillos de guardia alrededor de trazas sensibles
- Mantiene una relación señal-ruido >80dB
El emparejamiento de señal diferencial (líneas equilibradas) combinado con el aislamiento de tierra reduce el ruido de modo común en 45dB. Las almohadillas de alivio térmico evitan grietas en las soldaduras durante los ciclos de calentamiento, asegurando conexiones estables durante años de uso.

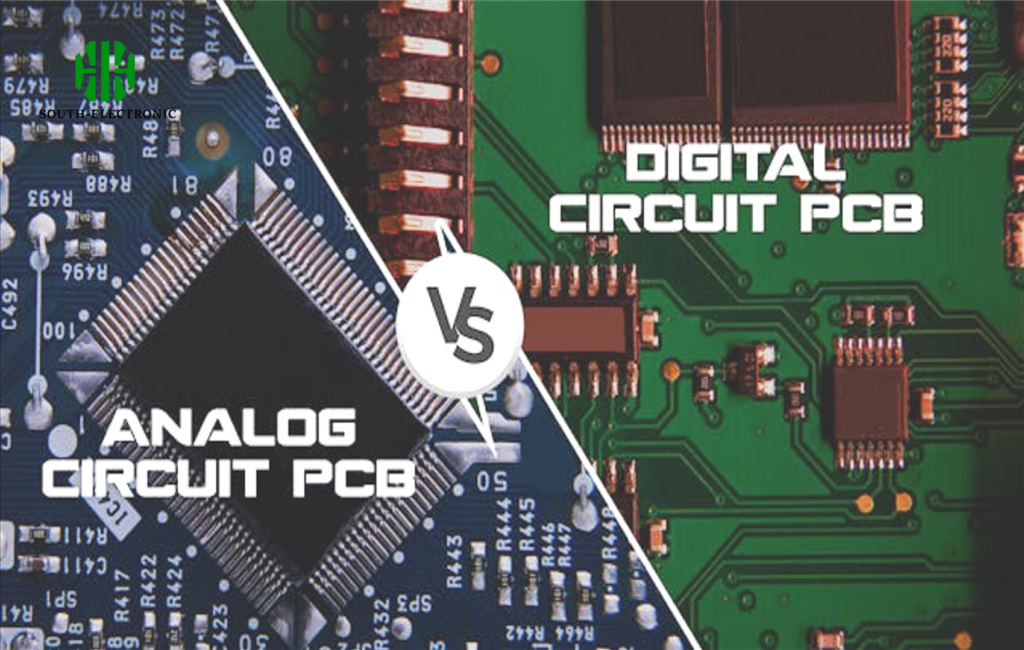

Diferencias clave entre las placas de circuito impreso de amplificador de audio analógico y digital
Sonido analógico que silba vs. sonido digital frío. El debate eterno comienza a nivel de diseño de la placa de circuito impreso. ¿Qué separa estos dos tipos de amplificador física y funcionalmente?
Las placas analógicas utilizan procesamiento de señal continuo con componentes lineales, mientras que los diseños digitales incorporan microcontroladores, chips DSP y etapas PWM. Sus diseños, componentes y perfiles de ruido difieren sustancialmente.
)
Matriz de comparación técnica
| Parámetro | Placa analógica | Placa digital |
|---|---|---|
| Componentes principales | Amplificadores operacionales, transistores | Microcontrolador, controladores PWM |
| Tipo de señal | Onda continua | Modulada por ancho de pulso |
| Distorsión | Armónica al 0,01% THD | Ruido de cuantización |
| Eficiencia de potencia | 30-50% | 85-95% |
| Prioridad de diseño | Rutas de señal analógica cortas | Aislamiento de señal de reloj |
| Cantidad de componentes | Baja (30-50) | Alta (100+) debido a los IC |
| Complejidad de reparación | Reemplazo fácil de componentes | Requiere estación de rework SMD |
Las placas digitales exigen una integridad de señal estricta: un reloj de 100MHz necesita trazas de impedancia controlada (50Ω ±10%). Los materiales de grado RF como Isola IS410 manejan señales de alta velocidad mejor que el FR4 estándar. Ambos tipos requieren un diseño térmico cuidadoso, pero enfrentan desafíos diferentes: los IC analógicos necesitan temperaturas estables para la estabilidad de sesgo, mientras que los chips digitales generan calor en un punto que requiere enfriamiento localizado.
Consideraciones de diseño críticas para las placas de circuito impreso de amplificador de audio
Salidas que oscilan. Escape térmico. Interferencia de RF. El 90% de las fallas de los amplificadores se remontan a elecciones de diseño de la placa de circuito impreso deficientes. ¿Qué reglas de diseño evitan estos desastres?
Priorice la secuencia de colocación de componentes: etapa de entrada → amplificador de voltaje → controlador → transistores de salida → suministro de energía. Mantenga la tierra estrella, minimice las longitudes de traza para rutas de alta corriente y implemente alivio térmico para partes sensibles al calor.
)
Lista de verificación de optimización de diseño
-
Enrutamiento del suministro de energía
- Utilice rutas separadas para tierras analógicas y digitales
- Coloque condensadores de desacoplamiento dentro de 5mm de los IC
- Giros de 45° evitan la radiación de EMI en las esquinas
-
Gestión del flujo de señal
- Longitudes de traza de entrada ≤25mm
- No hay trazas paralelas de alto/bajo nivel
- Anillos de guardia alrededor de entradas de micrófono
-
Diseño térmico
- Vierte cobre bajo transistores de potencia
- Espesor de cobre de 2oz para corrientes >3A
- Vías térmicas a planos de tierra internos
Para amplificadores de clase D, mantenga las salidas PWM alejadas de secciones analógicas: incluso una separación de 5mm reduce el acoplamiento en 12dB. Las placas de circuito impreso multilayer (≥4 capas) permiten planos de energía y tierra dedicados. Las pruebas muestran que un espesor de placa de 1,6mm con material TG170 resiste el estrés térmico prolongado en amplificadores para automóviles.
Conclusión
Las placas de circuito impreso de amplificador de audio transforman señales fragmentadas en paisajes sonoros vívidos a través de la sinergia de componentes, el diseño inteligente y el control preciso de ruido: los arquitectos silenciosos de nuestras experiencias de audio.
