monitoreo de voltaje, temperatura y corriente para prevenir sobrecarga, sobrecalentamiento y cortocircuitos[^1] —crucial para dispositivos que van desde teléfonos inteligentes hasta vehículos eléctricos.**
Pero, ¿cómo funciona realmente esta componente poco llamativa? Desmontemos su papel, características únicas y por qué omitirla nunca es una opción.

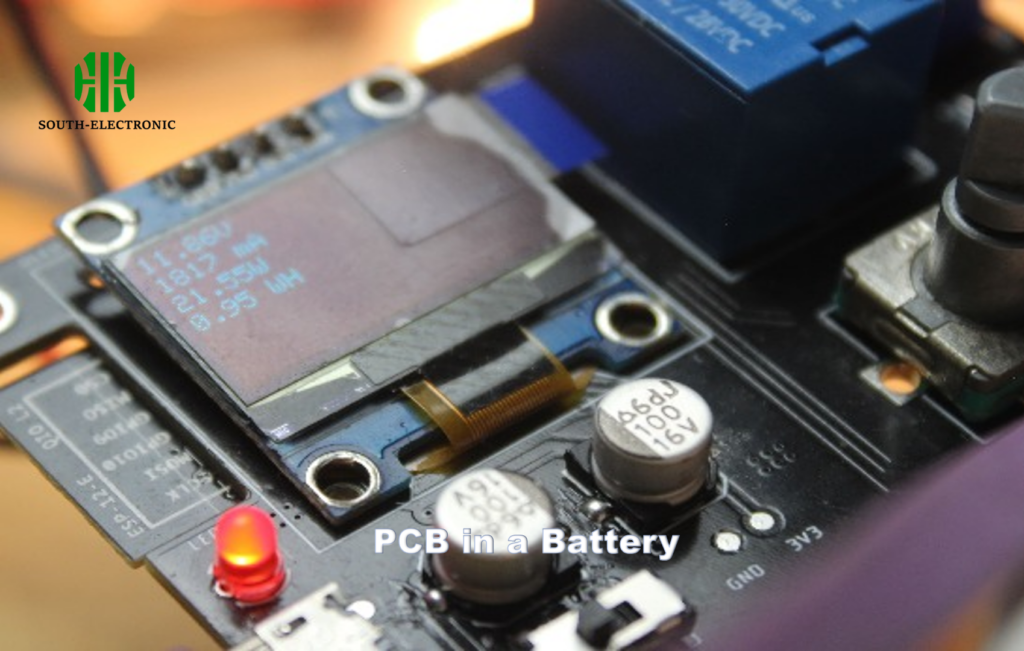

¿Qué hace exactamente un PCB en baterías de litio?
Imagina una batería de litio como un coche de carreras de alto rendimiento. Sin frenos ni panel de instrumentos, es un desastre esperando suceder. Los PCB actúan como ambos —midiendo constantemente parámetros críticos para mantener las operaciones seguras.
Los PCB salvaguardan las baterías de litio [^2] cortando la alimentación durante la sobrecarga, la descarga excesiva, los cortocircuitos o temperaturas extremas, mientras equilibran los voltajes de las celdas para maximizar la vida útil y la eficiencia.
)
Tres intervenciones salvavidas
Los PCB no solo reaccionan, sino que también predicen. Así es como operan:
| Amenaza | Acción del PCB | Impacto en el mundo real |
|---|---|---|
| Sobrecarga (>4.2V) | Desconecta el circuito de carga | Previene la rotura del electrolito y los incendios |
| Descarga excesiva (60°C | Desencadena el apagado térmico | Detiene la propagación de la carrera térmica |
En tu teléfono inteligente, esto significa no haber explosiones cuando se utilizan cargadores rápidos. Para los vehículos eléctricos, se traduce en un rendimiento estable incluso en atascos de tráfico en verano. Los PCB modernos ahora integran rutinas de autopruebas —como la serie BQ29700 de Texas Instruments [^3] que diagnostica fallos internos antes de que los usuarios noten problemas.

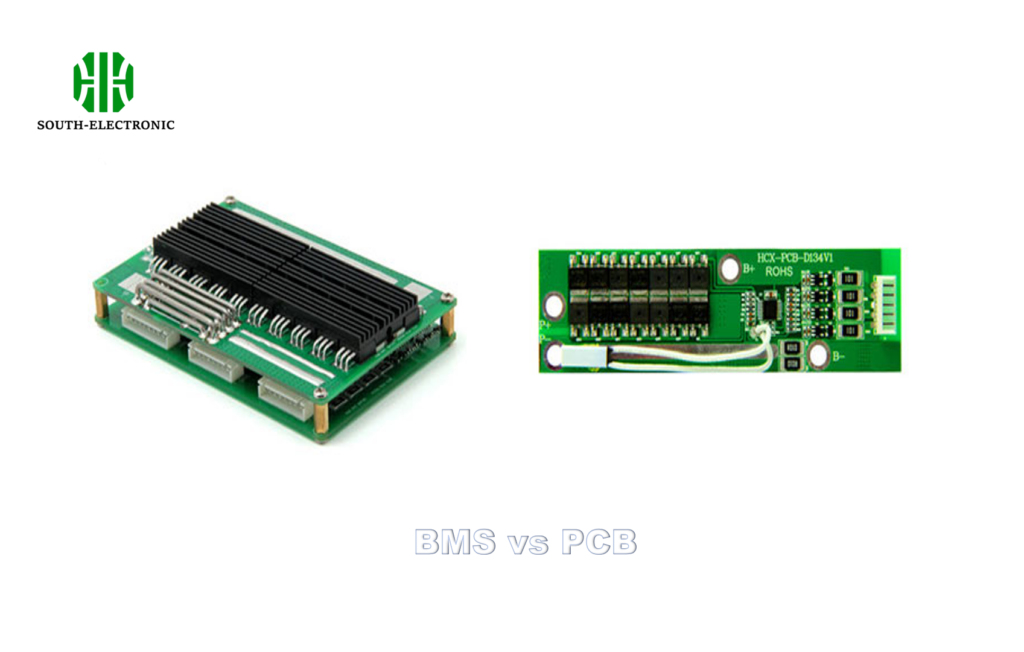

¿Cómo difiere un PCB de batería de BMS y PCM?
“BMS”, “PCM”, “PCB” —estos términos llenan las hojas de especificaciones de las baterías, dejando incluso a los ingenieros confundidos. Confundirlos puede llevar a fallos de diseño peligrosos.
Mientras que todos manejan la seguridad de la batería, un PCB es la tarjeta de circuito de hardware; PCM (Módulo de circuito de protección[^4]) agrega algoritmos de control básicos; BMS (Sistema de gestión de baterías[^5]) incluye software avanzado para la optimización de la carga y el diagnóstico.
)
Desglosando el trío
| Característica | PCB | PCM | BMS |
|---|---|---|---|
| Función principal | Protección de hardware | Control básico | Gestión impulsada por software |
| Componentes | MOSFET, resistores | IC, firmware | Microcontroladores, sensores |
| Rango de costos | $0.50-$5 | $2-$10 | $20-$500 |
| Caso de uso típico | Bancos de energía | Baterías de bicicletas eléctricas | Vehículos eléctricos |
La batería de tu laptop utiliza un PCB simple para la prevención de sobrecarga, mientras que el paquete de 4,416 celdas de Tesla requiere un BMS completo para manejar el equilibrio de celdas y los algoritmos de carga. Un error común! Utilizar PCB independientes en sistemas de almacenamiento solar —carecen de la capacidad de BMS para manejar el envejecimiento desigual de las celdas.
En 2016, el fiasco de Samsung Galaxy Note 7 costó $17 mil millones —todo porque las baterías comprometidas carecían de protección robusta. La química de litio es inherentemente inestable cuando se empuja más allá de los límites.
Las baterías de litio sin PCB corren el riesgo de carrera térmica[^6] —una reacción en cadena imparable donde las celdas sobrecalentadas encienden las celdas vecinas, lo que lleva a explosiones o incendios tóxicos.
)
El efecto dominó de las protecciones faltantes
-
Encendido por sobrecarga
No hay corte de voltaje que permita la placa de litio, creando dendritas que perforan los separadores. -
Picos de corriente
Los cortocircuitos no controlados generan calor más rápido de lo que la batería puede disipar. -
Desequilibrio de celdas
Sin equilibrio de voltaje[^7], las celdas más débiles se cargan en reversa, acelerando la degradación.
Un estudio de UL de 2023 encontró que las celdas de litio equipadas con PCB tenían una tasa de fallos del 0,002% en comparación con el 12% en las celdas no protegidas. Incluso las "químicas seguras" como LiFePO4 necesitan PCB —su mayor estabilidad todavía no puede manejar las entradas de cargadores de 9V accidentales.
¿Qué componentes críticos componen un PCB de protección de batería[^8]?
Desmontar un PCB revela una orquesta de componentes que trabajan en sincronía. Falta uno, y todo el sistema falla.
Cada PCB de batería contiene IC de control para la toma de decisiones, MOSFET como conmutadores de alimentación, fusibles para sobrecargas extremas, resistores-condensadores para acondicionamiento de señales y sensores de temperatura para monitoreo térmico.
)
El equipo de protección
| Componente | Rol | Parte de ejemplo | Impacto de fallo |
|---|---|---|---|
| IC de protección | Monitorea voltaje/temperatura | Seiko S-8261 | No hay detección de sobrecarga |
| MOSFET de canal N | Desconecta la carga durante fallos | Vishay SiR476DP | No puede detener la descarga |
| Fusible térmico | Corte permanente a 90-120°C | Bourns MF-RHT Series | La carrera térmica continúa |
| Resistencia de equilibrio | Equilibra los voltajes de las celdas | Yageo RC0805FR-0710RL | Envejecimiento desigual de celdas |
Los PCB de alta gama, como los utilizados en dispositivos médicos, agregan redundancia —IC de protección dual y MOSFET en paralelo. Pero incluso los diseños básicos deben incluir características de autoprueba, como el temporizador de retraso incorporado del IC DW01-P para evitar disparos falsos.
Conclusión
Los PCB de batería no son opcionales —son la última línea de defensa contra fallos catastróficos. Desde el control de voltaje preciso hasta el apagado térmico de emergencia, estos circuitos aseguran que tus dispositivos funcionen de manera segura —hasta que no lo hagan. Siempre verifique las certificaciones de PCB antes de confiar en un dispositivo alimentado por batería.
