¿Alguna vez has tenido problemas con los puentes de soldadura en componentes diminutos? Arruiné cuatro placas antes de darme cuenta de que mi plantilla no soportaba BGAs con paso de 0,4 mm. Este problema lleva a muchos ingenieros a cuestionar las capacidades de las plantillas SMT modernas.
Sí, las plantillas modernas gestionan diseños BGA de paso fino al usar acero inoxidable cortado con láser con un grosor preciso (normalmente de 0,1 a 0,13 mm), diseños de apertura optimizados y nanorrecubrimiento. Un diseño adecuado de plantilla SMT reduce las aberturas al 80 % del tamaño de la almohadilla, a la vez que garantiza una liberación suave de la pasta para microcomponentes.
Comprender los fundamentos de las plantillas resuelve solo una parte del problema. Para lograr depósitos de soldadura perfectos de forma consistente para diseños finos, necesitamos un conocimiento más profundo sobre los tipos de plantillas, las rutinas de mantenimiento y las estrategias de vida útil.

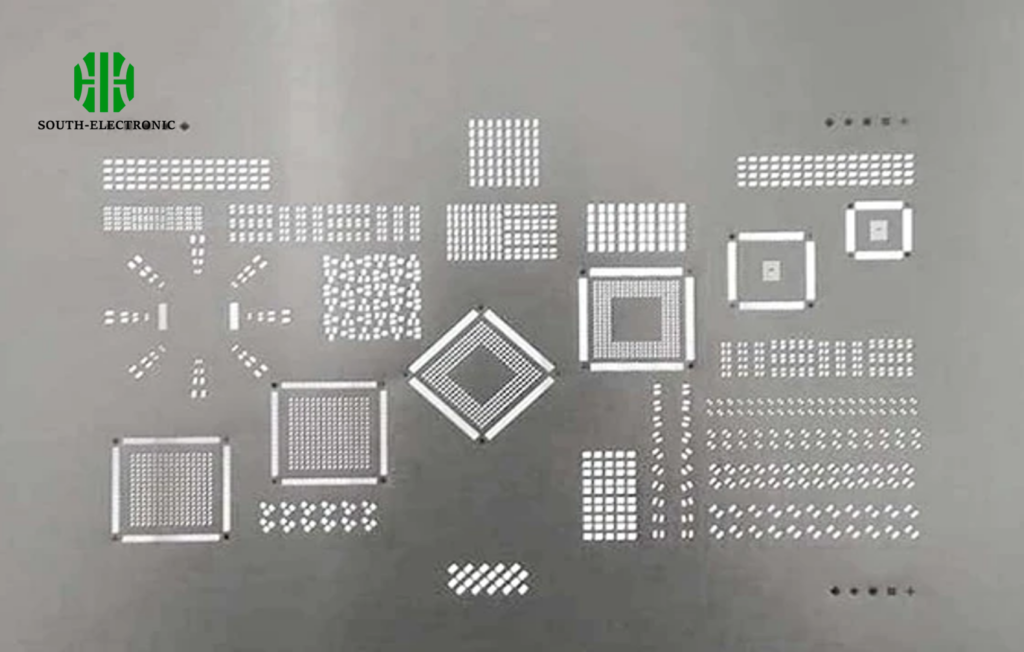

¿Cuál es la diferencia entre los marcos de plantilla SMT rígidos, prototipos y sin marco?
La elección del marco de plantilla suele causar retrasos en la producción. La semana pasada, un cliente utilizó marcos prototipo para la producción en masa; la deformación provocó una pérdida de rendimiento del 12 %. Seleccionar marcos incorrectos supone un desperdicio de tiempo y componentes.
Los marcos rígidos son adecuados para las impresoras de plantillas SMT automatizadas para la producción en masa. Los marcos prototipo permiten cambios rápidos para realizar pruebas. Las opciones sin marco ahorran espacio de almacenamiento para trabajos de bajo volumen. Cada tipo satisface distintas necesidades operativas y estructuras de costos.
Diferencias críticas que afectan el rendimiento de SMT
La selección del marco afecta directamente la precisión y los costos de impresión. Las diferencias van más allá de la apariencia física:
| Característica | Marco rígido | Marco de prototipo | Sin marco | ||||
|---|---|---|---|---|---|---|---|
| Mejor caso de uso | Grandes volúmenes | Verificación de diseño | Lotes pequeños | ||||
| Tensión | >35 N (estable) | 25-30 N (fluctuante) | Depende del montaje | ||||
| Vida útil | Más de 100 000 impresiones | 5000 impresiones | Varía según el manejo | ||||
| Costo de almacenamiento | Alto (voluminoso) | Medio | Bajo (delgado) | ||||
| Tiempo de cambio | Más de 15 minutos | 5 minutos | 60 % HR) | Ambientes secos controlados | Paso de los componentes | Micro-BGAs 0,65 mm |
Los sistemas de limpieza automatizados que utilizan succión al vacío y disolventes especializados son los más eficaces. La limpieza manual puede dañar las aberturas delicadas, lo cual es especialmente crítico para el diseño de plantillas SMT personalizadas [https://www.ipc.org/system/files/technical_resource/E2%26S27_01.pdf)[^4]. También controle la presión de la escobilla de goma: una fuerza superior a 6 kg empuja la pasta a través de las aberturas hacia el soporte de malla. Inspeccione siempre con un aumento de 10x después de la limpieza, centrándose en las esquinas donde se acumulan residuos.
¿Cómo prolongar su vida útil?
Reemplazar las plantillas afecta los presupuestos. En mis instalaciones, redujimos los costos de las plantillas en un 37 % gracias a estas prácticas. Ignorar medidas simples daña las aberturas y arruina la definición de la pasta de soldadura.
Manipule las plantillas exclusivamente por los marcos. Almacene verticalmente en armarios con climatización. Combine una limpieza adecuada con un pulido trimestral. Use rasquetas de poliuretano en lugar de metálicas. Estos pasos preservan la calidad de la apertura para impresiones de más de 100.000 impresiones.
Lista de verificación de longevidad con respaldo de datos
La prolongación de la vida útil combina protocolos de manipulación y controles de proceso:
| Práctica | Método de implementación | Impacto en la vida útil |
|---|---|---|
| Manejo de bordes | Nunca tocar las aberturas | 50 % de reducción de defectos |
| Condiciones de almacenamiento | Mantener una humedad relativa del 40 % a 22 °C | Previene la deformación |
| Límites de presión | Fuerza máxima de la espátula: 0,3 kg/mm² | Control del desgaste de las aberturas |
| Optimización del material | Selección de níquel electroformado | 3 veces la durabilidad del acero |
Inspeccione regularmente las paredes de la abertura para detectar desgaste del niquelado, especialmente crítico cerca de los puntos de ruptura de las directrices de diseño de plantillas SMT. Registre el número de impresiones por plantilla y retírelas cuando se observe desgaste visible con una ampliación de 20x. Para patrones BGA, gire la orientación de la plantilla quincenalmente para distribuir el desgaste en las paredes de la abertura. La colaboración con fabricantes certificados de plantillas SMT garantiza las certificaciones adecuadas de los materiales y una ejecución consistente del proceso.
Conclusión
Las plantillas SMT modernas imprimen de forma fiable diseños de paso fino/BGA con un control preciso del espesor y un mantenimiento regular. La selección adecuada del marco, combinada con un cuidado meticuloso, maximiza su inversión.
