¿Qué es PCB digital?

CONTENTS

Tu smartphone se bloquea durante una videollamada. Tu smartwatch se congela a mitad de entrenamiento. Detrás de cada fallo de un dispositivo digital se esconden secretos de diseño y respuestas escritas en circuitos de cobre.

Una PCB digital[^1] procesa señales binarias (0/1) mediante microprocesadores, chips de memoria y circuitos integrados lógicos. Estas placas de circuito priorizan la velocidad de la señal y la precisión de la sincronización, a la vez que combaten las interferencias electromagnéticas (EMI), constituyendo la columna vertebral de los sistemas modernos de IA, las redes 5G y los dispositivos IoT.

Déjame mostrarte por qué estas discretas placas verdes hacen que tu tecnología funcione (y también falle). Analizaremos cuatro aspectos críticos que todo ingeniero debe dominar al trabajar con PCB digitales.


¿Por qué las PCB digitales exigen reglas de diseño únicas?

Tu nuevo router sigue perdiendo señal a pesar de tener componentes perfectos. El 85 % de las fallas de las PCB digitales se deben a errores de diseño, no a la calidad de las piezas.

Las PCB digitales requieren un enrutamiento preciso de las pistas y blindaje EMI[^2] para evitar la corrupción de datos. Las reglas clave incluyen rutas de impedancia controladas, una adaptación estricta de la longitud de las señales de reloj y una ubicación estratégica del plano de tierra para la reducción de ruido.

Diagrama de diseño de PCB

Tres desafíos del diseño de las PCB digitales

Desafío Consecuencias Estrategias de mitigación
Radiación EMI Diafonía de señales Blindaje de latas y pistas de protección
Acumulación de calor Limitación del procesador Vías térmicas, vertidos de cobre
Desviación de la señal Errores de sincronización Pistas serpentinas con longitud coincidente

Las señales de alta velocidad actúan como antenas de radio. En una ocasión diseñé un controlador de drones donde las señales Wi-Fi interferían con las señales PWM del motor. ¿La solución? Planos de alimentación analógicos y digitales separados con fosos.

Las señales de reloj necesitan tiempos de llegada sincronizados entre los componentes. Una discrepancia de longitud de 1 mm en el procesamiento de vídeo HD causaba artefactos visibles en la pantalla. Esto equivale a un retraso de 6 ps en señales de 5 GHz.

¿Qué componentes críticos alimentan las PCB digitales?

El reinicio repentino de tu PC para juegos podría no estar relacionado con el software. Los reguladores de voltaje defectuosos (https://camptechii.com/pcb-voltage-regulators-explained-the-complete-guide/)[^3] son ​​responsables del 40 % de los fallos inexplicables de las PCB digitales.

Los componentes esenciales de una PCB digital incluyen microcontroladores (MCU) (https://www.globalwellpcba.com/mcu-pcb-design/), módulos de memoria DDR (https://www.ipc.org/system/files/technical_resource/E10%26S34_02.pdf), osciladores para la generación de reloj y reguladores de voltaje. Cada uno requiere un manejo específico durante el ensamblaje para evitar problemas de integridad de la señal.

Collage de componentes de PCB

Tabla de especificaciones de componentes principales

Componente Métrica clave Impacto de fallo
MCU Velocidad de reloj Bloqueo del sistema
Regulador de voltaje Ruido de rizado Reinicios aleatorios
RAM DDR Latencia CAS Corrupción de datos
Oscilador de cristal Estabilidad de frecuencia Caídas de comunicación

Los circuitos integrados de memoria requieren un emparejamiento cuidadoso de las placas de circuito impreso (PCB). Durante las pruebas de producción, los módulos DRAM de diferentes lotes causaron un 15 % de tasas de fallo debido a variaciones de tiempo. Verifique siempre las revisiones de los componentes.

El suministro de energía sigue siendo crítico. Un prototipo de placa de servidor falló porque su regulador de 3,3 V no pudo gestionar picos de corriente repentinos durante los cambios de carga de la CPU. ¿La solución? Matrices MOSFET en paralelo.


¿Cómo facilitan las PCB digitales la tecnología moderna?

Esa torre 5G cerca de tu casa gestiona 20 000 conexiones simultáneas. ¿Su secreto? PCB digitales con apilamiento de 60 capas que gestionan flujos de datos de terabits.

Las PCB digitales habilitan los aceleradores de IA mediante matrices de procesamiento paralelo. Son compatibles con redes IoT mediante módulos de RF integrados. Los sistemas 5G se basan en PCB que gestionan rutas de señal de ondas milimétricas de menos de 5 mm con espaciados entre vías de 0,2 mm.

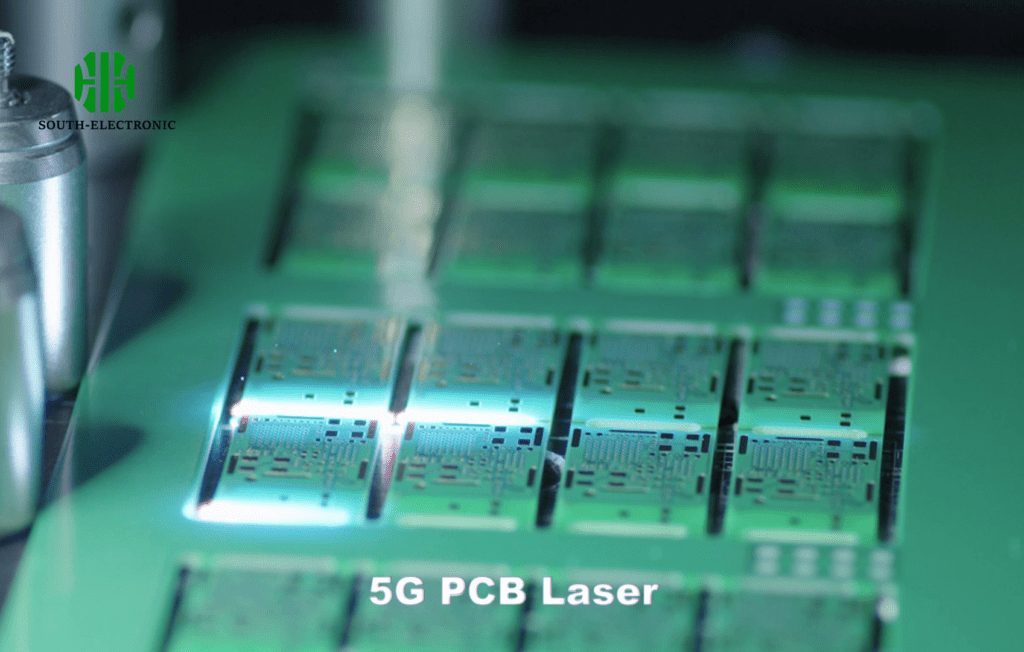

Ejemplo de PCB 5G

Factores que facilitan la tecnología

Tecnología Requisito de PCB Ejemplo de aplicación
IA/ML Interconexiones de alta velocidad Placas de clúster de GPU
IoT Diseño de señal mixta[^6] Sensores inteligentes
5G Materiales dieléctricos de baja pérdida Conformadores de haz de estación base
Automoción Sustratos flexibles Unidades de control ADAS

Una placa aceleradora de red neuronal reSe requerían 128 canales de memoria paralelos. Los diseños convencionales dejaban un 35 % de trazas sin igualar. El gran avance llegó con el apilamiento de microvías 3D (https://www.ipc.org/system/files/technical_resource/E33%26S05-1%20Solberg.pdf)[^7].


¿Pueden funcionar las PCB digitales de forma independiente?

¿El estuche de tus auriculares inalámbricos parpadea en rojo? Su PCB digital necesita la ayuda de circuitos analógicos complementarios para su funcionamiento en el mundo real.

Las PCB digitales requieren circuitos analógicos de soporte (https://zh.wikipedia.org/wiki/yue:%E9%9B%BB%E5%AE%B9%E5%99%A8)[^8] para su funcionalidad práctica. La gestión de energía, las interfaces de sensores y los módulos de RF suelen ser analógicos y funcionan con núcleos digitales a través de ADC/DAC.

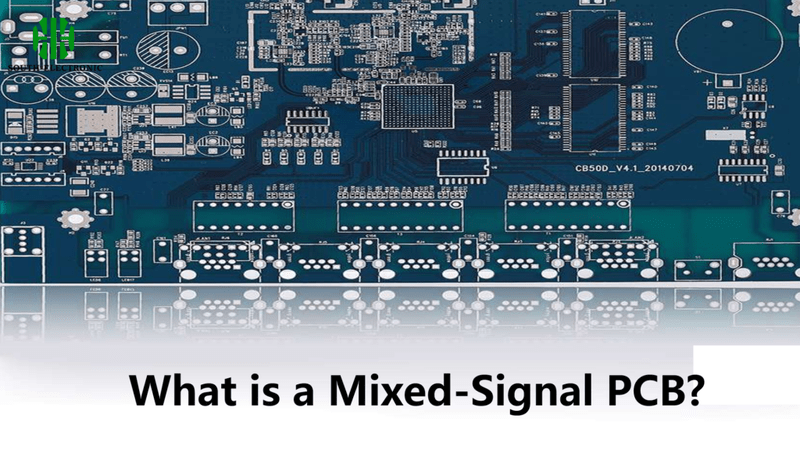

What is a Mixed-Signal PCB

Socios de integración de sistemas

Interfaz Hardware Componente puente
Alimentación Batería/PSU PMIC
Entorno Sensores ADC
Inalámbrico Antena Interfaz de RF
Humano Pantalla táctil IC controlador de pantalla

El cerebro digital de un robot de fábrica inteligente no podía ajustar la fuerza de agarre hasta que lo conectamos con sensores de fuerza analógicos. El diseño final utilizó ADC de 12 bits con muestreo a 1 kHz.


Conclusión

Las PCB digitales impulsan nuestro mundo tecnológico mediante el manejo preciso de señales y la optimización de la velocidad. El éxito requiere diseños inteligentes, componentes de calidad, colaboraciones analógicas y que los ingenieros comprendan estas dificultades ocultas.


[^1]: Comprender las PCB digitales es crucial para comprender la electrónica moderna. Explore este enlace para profundizar sus conocimientos sobre su diseño y funcionalidad.
[^2]: El blindaje EMI es vital para prevenir interferencias de señal. Descubra estrategias efectivas para mejorar sus diseños de PCB explorando este recurso.
[^3]: Comprender los problemas del regulador de voltaje puede ayudar a prevenir fallas en sus diseños de PCB digitales. Explore este recurso para obtener más información.
[^4]: Descubra la importancia de los MCU en el diseño de PCB digitales y cómo influyen en el rendimiento y la estabilidad del sistema.
[^5]: Aprenda cómo los módulos de memoria DDR impactan el rendimiento y la confiabilidad en las PCB digitales, crucial para optimizar sus diseños.
[^6]: Comprender el diseño de señal mixta es crucial para integrar eficazmente circuitos analógicos y digitales en las PCB.
[^7]: Explore cómo el apilamiento de microvías 3D puede mejorar el rendimiento de las PCB y resolver los desafíos del diseño.
[^8]: Descubra por qué los circuitos analógicos son esenciales para la funcionalidad de las PCB digitales en aplicaciones del mundo real.
