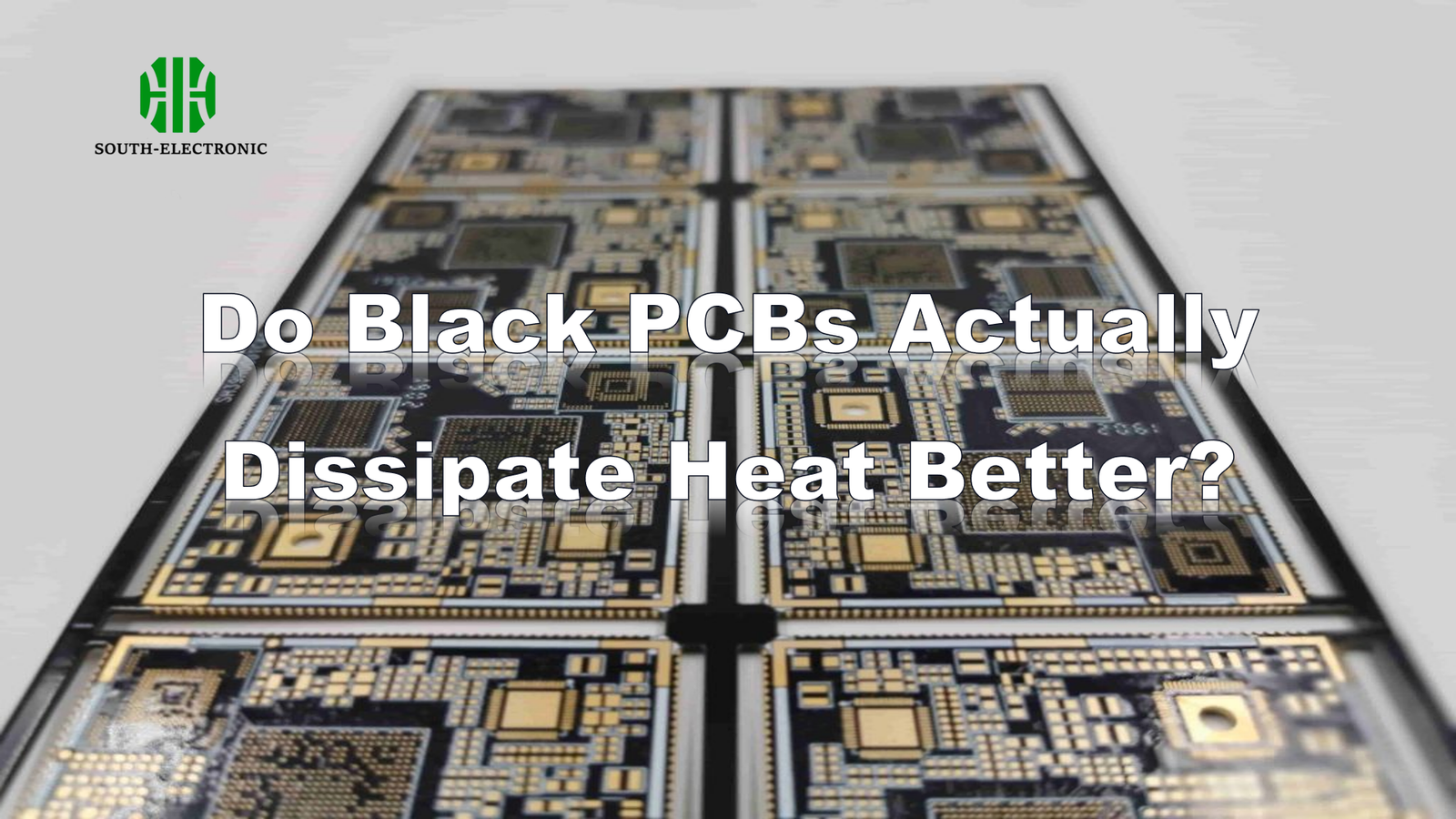

¿Has oído alguna vez que las PCB negras se enfrían más? Yo también lo creía como aficionado. El mito parece lógico a primera vista. Pero déjame mostrarte lo que realmente importa para el control del calor.
¡Las PCB negras no mejoran la disipación del calor mediante el color! El rendimiento térmico depende al 100 % de la calidad del material, el diseño del circuito y el grosor del cobre, no de la oscuridad de la pintura. Céntrate en el tipo de laminado y los disipadores.
Ahora sabemos que el color no es una solución para la refrigeración. Quizás te preguntes por qué existen las PCB negras con estas limitaciones. Exploremos sus realidades de fabricación y casos prácticos.
¿Por qué las PCB negras son más complicadas y caras de fabricar?
Imagina pintar con tinta ultraoscura. Ahora imagina hacerlo en una placa de circuito con requisitos de precisión. Un error arruina todo el panel. Por eso las PCB negras frustran a las fábricas a diario.
La máscara de soldadura negra requiere controles de fabricación más estrictos que la verde estándar. La consistencia del pigmento afecta la exposición a la luz durante la fotolitografía. Las máscaras más oscuras también muestran los defectos con mayor visibilidad, lo que aumenta las tasas de rechazo.
¿Por qué son más caras las PCB negras?
Comparación del proceso de fabricación
Las PCB negras se someten a los mismos pasos de producción que otras placas de color, pero con tolerancias más estrictas:
| Etapa de producción | Tolerancia de la PCB verde | Tolerancia de la PCB negra | Impacto | |||||
|---|---|---|---|---|---|---|---|---|
| Aplicación de la máscara de soldadura | ±5% de variación de espesor | ±2% de variación de espesor | Rechaza placas con revestimiento fino | |||||
| Exposición a rayos UV | Sensibilidad media | Sensibilidad alta | Requiere salas más limpias | Detección de defectos | 3% de inspección visual | 8% de inspección visual | Más tiempo por placa |
Primero, el pigmento negro bloquea la luz UV de forma diferente durante la creación de imágenes. Esto requiere una calibración precisa de la exposición. Segundo, los pequeños arañazos se hacen más visibles en superficies oscuras. Por lo tanto, debemos inspeccionar cada placa con más cuidado. Finalmente, se deben lograr capas de tinta más gruesas sin bloquear los detalles finos. Estos controles adicionales cuestan entre un 15% y un 30% más que las placas verdes. Aun así, los fabricantes aceptan estos desafíos para productos premium donde la apariencia importa.
¿Qué es mejor, la PCB negra o la PCB verde?
Podrías pensar que un solo color tiene ventajas técnicas. Yo también lo pensaba antes de diseñar circuitos profesionalmente. Después de las pruebas térmicas, mis gráficos revelaron una verdad sorprendente: la funcionalidad supera la moda.
Las PCB negras y verdes funcionan de forma idéntica en las condiciones de medición. El color no afecta la integridad de la señal ni el comportamiento térmico. El verde gana en practicidad, con una resolución de problemas más sencilla y menores costos. El negro ofrece estética a un precio superior.
¡¿Cuál es mejor, PCB negra o PCB verde?
Diferencias de uso práctico
Aquí tienes una comparación práctica basada en mis proyectos de ingeniería:
| Factor de rendimiento | PCB verde | PCB negra | Veredicto |
|---|
| Solución de problemas | Contraste claro con los componentes | Menor contraste | Ventaja ecológica |
| Costo del prototipo | $8 por placa | $12 por placa | Ecológica más económica |
| Gestión térmica | Acabado mate | Acabado mate | Mismo rendimiento |
| Ventajas técnicas | Estándar de la industria | Sin ganancia funcional | Neutro |
Las PCB verdes ofrecen mayor visibilidad de los componentes durante las pruebas. Las marcas de las resistencias y las pistas se ven más claras. En cuanto al rendimiento térmico, ambos colores muestran mediciones casi idénticas en configuraciones idénticas. La principal diferencia radica en su aspecto. El verde es más económico para las construcciones caseras. El negro funciona para productos finales que necesitan una apariencia elegante. Siempre prototipo con verde durante la depuración. El negro solo se especifica para dispositivos electrónicos de cara al cliente.
¿En qué tipos de productos electrónicos se encuentran comúnmente las PCB negras?
Mira el interior de una elegante laptop para juegos a medianoche. Esa placa base con efecto deslumbrante no es casualidad. He diseñado productos usando PCB negras únicamente por su impacto psicológico. Los equipos de marketing aseguran que este color cambia la percepción.
Las PCB negras se utilizan principalmente en dispositivos electrónicos de alta visibilidad, donde la estética impulsa las ventas. Son comunes en hardware para juegos, equipos de audio de lujo y smartphones de gama alta. El color crea asociaciones visuales premium a pesar de su rendimiento idéntico al de las PCB verdes.
Aplicaciones comunes
Según los desmontajes de productos que he realizado:
| Segmento de producto | ¿Por qué PCB negro? | Productos de ejemplo | Propósito real |
|---|---|---|---|
| Hardware para juegos | Aspecto discreto | Placas base RGB | Integración de temas visuales |
| Audio premium | Apariencia de lujo | Amplificadores de $5000 | Aumento del valor percibido |
| Teléfonos insignia | Atractivo de marketing | Últimos iPhones | Imagen de marca de alta gama |
| Pantallas para automóviles | Combinación con el interior | Paneles del tablero | Consistencia estética |
Las tarjetas gráficas para juegos suelen usar PCB negros con iluminación RGB para un efecto dramático. En el audio de alta gama, ayudan a justificar el precio superior mediante señales visuales. Los smartphones insignia ocultan mejor los componentes durante el desmontaje con placas oscuras. Los sistemas de automóviles combinan con los acabados interiores negros. Pero aquí está la clave: he realizado pruebas de estrés con estos equivalentes ecológicos y no he encontrado ninguna diferencia de rendimiento. El caso de uso siempre es el impacto psicológico, nunca el beneficio técnico.
Conclusión
Los PCB negros no refrigeran mejor los circuitos; el color es solo estético. Son más caros debido a las dificultades de fabricación, pero mejoran visualmente la electrónica premium. Elija según la estética y el presupuesto, no por mitos sobre el calor.
