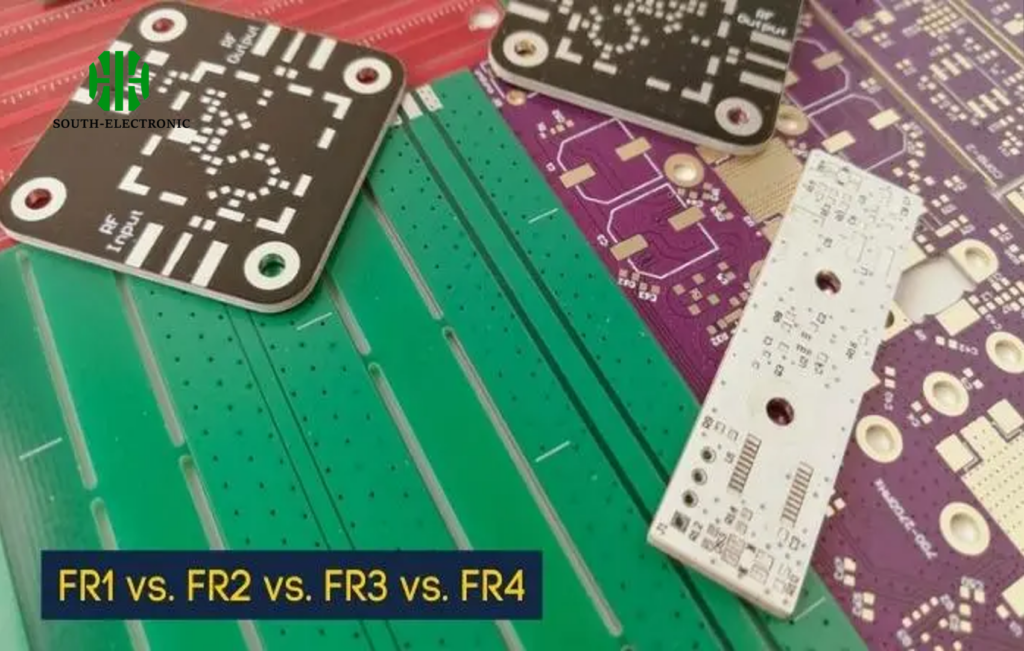

El rendimiento de su PCB depende de los materiales. Una mala elección puede provocar fallos en el dispositivo. Descifremos el misterio de los materiales FR para evitar errores costosos y garantizar un funcionamiento óptimo.
Los materiales FR1-FR4 difieren principalmente en estabilidad térmica, rendimiento eléctrico y coste. El FR4 predomina en aplicaciones de alta frecuencia con una resistencia térmica superior, mientras que el FR1 se utiliza en proyectos básicos de bajo coste. Comprender estas diferencias garantiza la selección adecuada del material para el diseño de su PCB.
La elección de materiales para PCB no se trata solo de las especificaciones, sino de que las propiedades se ajusten a las necesidades reales. Analicemos las áreas clave de rendimiento para ayudarle a tomar decisiones informadas.
¿En qué se diferencian los materiales FR1-FR4 en rendimiento eléctrico?
Unas propiedades dieléctricas deficientes pueden afectar negativamente a los circuitos de alta frecuencia. Descubra por qué el FR4 supera a otros materiales donde la estabilidad eléctrica es fundamental.
El FR4 destaca en rendimiento eléctrico con una baja pérdida dieléctrica (0,02) y una Dk estable (4,5), lo que lo hace ideal para diseños de alta velocidad. Los FR1/FR2 presentan una mayor pérdida de señal, lo que los limita a aplicaciones básicas en frecuencias inferiores a 1 GHz.
Desglose de propiedades eléctricas críticas
| Propiedad | FR1 | FR2 | FR3 | FR4 |
|---|---|---|---|---|
| Constante dieléctrica (1 MHz) | 4,9 | 4,7 | 4,4 | 4,5 |
| Factor de disipación | 0,03 | 0,025 | 0,022 | 0,02 |
| Frecuencia máxima | 500 MHz | 1 GHz | 2 GHz | 10 GHz+ |
La constante dieléctrica equilibrada (Dk) y el factor de disipación (Df) del FR4 permiten una transmisión de señal estable hasta 10 GHz. Los FR1/FR2 de base fenólica absorben más humedad, lo que provoca fluctuaciones de Dk en ambientes húmedos. Para sensores IoT en condiciones secas, el FR2 podría ser suficiente. ¿Pero para antenas 5G? Solo el FR4 ofrece un rendimiento consistente.
¿Qué aplicaciones son las más adecuadas para cada grado de FR?
Usar FR4 para placas LED sencillas es un gasto innecesario. Descubra dónde realmente tienen sentido los materiales de menor calidad.
FR1: Juguetes/calculadoras de consumo | FR2: Sensores IoT de bajo coste | FR3: Cuadros de instrumentos para automóviles | FR4: Sistemas aeroespaciales/militares. Adapte las capacidades del material a su entorno operativo y requisitos de rendimiento.
Recomendaciones específicas para cada aplicación
| Industria | Resistencia ideal a la intemperie | Motivo | Ahorro de costes |
|---|---|---|---|
| Electrónica de consumo | FR2 | Adecuado para funcionamiento a <1 GHz | 40 % frente a FR4 |
| Automoción | FR3 | Ignífugo y resistente a la humedad | 25 % frente a FR4 |
| Imagenología médica | FR4 | Dk estable a altas frecuencias | N/D |
[Historia personal: Una vez usé FR2 para sensores de humedad del baño; un grave error. Cambié a FR4 y las tasas de fallos se redujeron en un 70 %.]
FR3 logra un equilibrio único con la resina epoxi bromada, ofreciendo una mayor resistencia a la humedad que FR2 a un coste moderado. Para inversores solares de exterior, el FR3 previene la delaminación en climas lluviosos. ¿Pero para equipos industriales con alta vibración? La Tg de 140 °C del FR4 supera los 110 °C del FR3.
¿Qué resistencia térmica debería esperar de cada clase?
Los fallos en la gestión térmica causan el 23 % de las retiradas de PCB. Conozca los límites de su material antes de crear prototipos.
El FR4 soporta temperaturas continuas de 130 a 140 °C, incluso con soldadura sin plomo. El FR1 falla por encima de los 105 °C. Para entornos extremos (compartimentos de motor), el FR5 especializado soporta temperaturas superiores a los 160 °C.
Comparación de propiedades térmicas
| Parámetros | FR1 | FR2 | FR3 | FR4 | |------------------|-----------|-----------|-----------|-----------|
| Tg (Transición Vítrea) | 105 °C | 110 °C | 110 °C | 140 °C |
| Td (Descomposición) | 285 °C | 300 °C | 310 °C | 325 °C |
| CTE (ppm/°C) | 14-18 | 12-16 | 11-14 | 10-12 |
El bajo CTE (Coeficiente de Expansión Térmica) del FR4 previene la formación de grietas en las pistas de cobre durante las oscilaciones de temperatura. En nuestras pruebas de estrés, las placas FR1 se deformaron 0,3 mm tras 50 ciclos térmicos (de -40 °C a +85 °C), mientras que las FR4 se mantuvieron por debajo de 0,1 mm. Para la soldadura por reflujo, que requiere picos de 260 °C, solo el FR4 mantiene la integridad estructural.

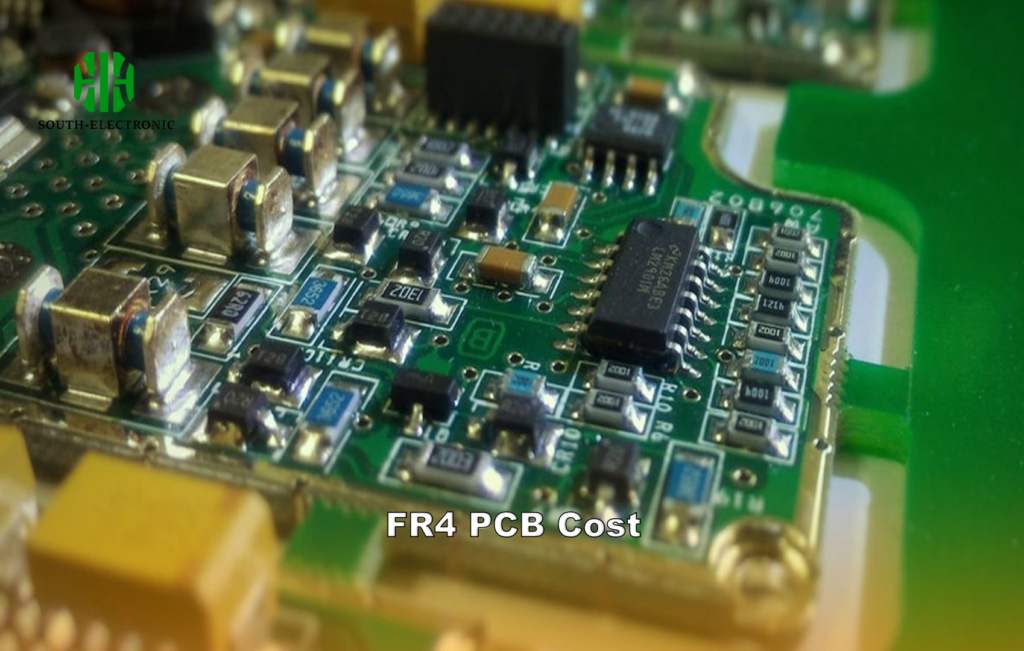

¿Cómo afecta la elección del material a los costos de fabricación de PCB?
El FR4 cuesta tres veces más que el FR1, pero esa no es la única razón. Descubra los factores de costo ocultos en la fabricación de PCB.
Si bien las láminas FR4 cuestan $2.75/pie cuadrado frente a los $0.90 del FR1, su durabilidad reduce los defectos de ensamblaje. Para más de 500 unidades, la tasa de desperdicio del 0.5% del FR4 frente al 3% del FR1 suele justificar la inversión inicial.
Análisis del Costo Total de Propiedad
| Factor de Costo | FR1 | FR4 |
|---|---|---|
| Costo del Material | $0.90 | $2.75 |
| Desgaste de la Perforación | Alto | Bajo |
| Alineación de Capas | ±5mil | ±2mil |
| Tasa de Retrabajo | 8% | 1.5% |
El FR4 reforzado con fibra de vidrio permite trazas de 3mil más estrechas que el mínimo de 8mil del FR1. Para una placa de 6 capas, esta ganancia de densidad puede reducir el tamaño en un 40%, lo que ahorra costos de carcasa. Sin embargo, para letreros LED de una sola capa, el precio de $0.90/hoja del FR1 es una buena opción económica a pesar del mayor desperdicio.
¿Son siempre mejores los grados FR más altos? Desmintiendo Mitos Comunes
"Que el FR4 sea el mejor" no es una verdad universal. A veces, la ingeniería excesiva desperdicia recursos. Expongamos tres conceptos erróneos costosos.
Mito 1: Mayor FR = Mejor Rendimiento | Realidad: El FR2 supera al FR4 en circuitos flexibles de bajo coste. Mito 2: Todos los FR4 son iguales | Realidad: La Tg en bucle del FR4 varía 30 °C entre fabricantes. Verifique siempre las hojas de datos.
Errores comunes aclarados
| Mito | Realidad | Caso práctico | |
|---|---|---|---|
| El FR4 funciona en todas las frecuencias | El FR408 destaca por encima de 10 GHz; el FR4 estándar falla por encima de 5 GHz | Los sistemas de radar requieren grados especiales | |
| Una Tg más alta siempre es mejor | Una Tg excesiva aumenta la fragilidad | Los dispositivos portátiles necesitan flexibilidad | |
| Todos los FR4 son ignífugos | Algunas variantes económicas no contienen aditivos de bromo | Verifique siempre la clasificación UL94 | Un cliente insistió en usar FR4 para los abridores de puertas de garaje, una exageración. Cambiar a FR2 ahorró $18,000 al año sin fallos de campo. Por el contrario, usar FR3 en placas base de servidores causó pérdida de señal a 3 GHz. Adapte las especificaciones a las necesidades reales, no a grados arbitrarios. |
Conclusión
La selección del material FR equilibra las necesidades eléctricas, las demandas térmicas y el presupuesto. El FR4 destaca en escenarios de alto rendimiento, mientras que los grados inferiores son adecuados para aplicaciones con costos ajustados cuando las especificaciones se ajustan. Siempre verifique las hojas de datos del fabricante con los requisitos operativos.
