El diseño de PCB de alta velocidad es un aspecto crucial de la electrónica moderna, donde la integridad de la señal y el rendimiento son primordiales. Asegurarse de que su PCB pueda manejar señales de alta velocidad sin problemas requiere una planificación meticulosa y la implementación de las mejores prácticas. A continuación, exploramos 11 prácticas esenciales de enrutamiento de PCB de alta velocidad que pueden mejorar significativamente el rendimiento y la fiabilidad del diseño de su PCB.

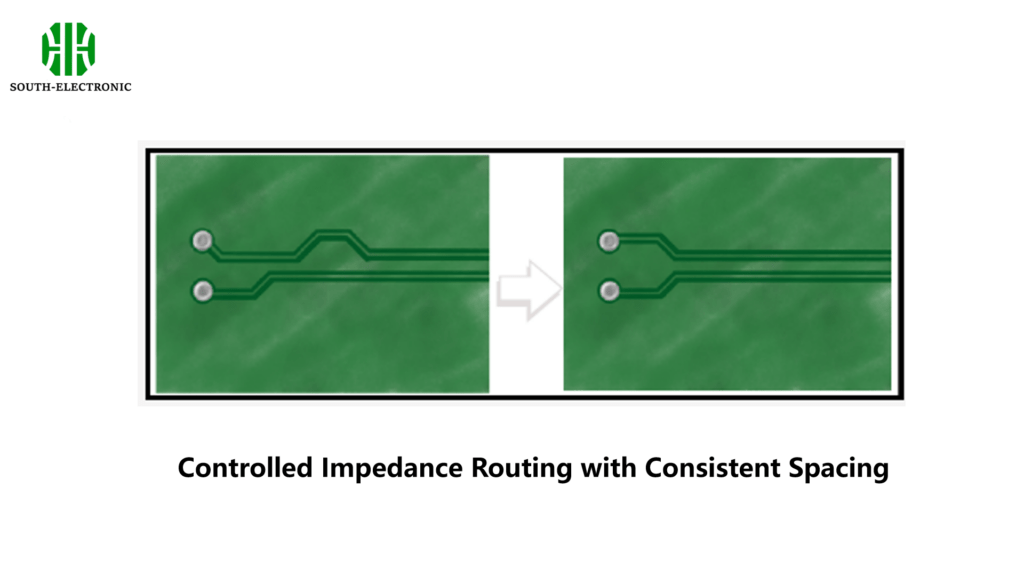

Consejo 1: Enrutamiento de Impedancia Controlada con Espaciado Consistente

La impedancia controlada es crucial para la integridad de la señal de alta velocidad. Esto significa que debe mantener el ancho y el espaciado de las pistas constantes para que la impedancia de la pista coincida con lo que ha diseñado. Si no lo hace, obtendrá reflexiones de señal, lo que puede corromper o perder sus datos. Consejo de implementación: Utilice herramientas de simulación para determinar el ancho y el espaciado de las pistas que necesita. No olvide considerar la constante dieléctrica del material de la PCB porque afecta la impedancia.

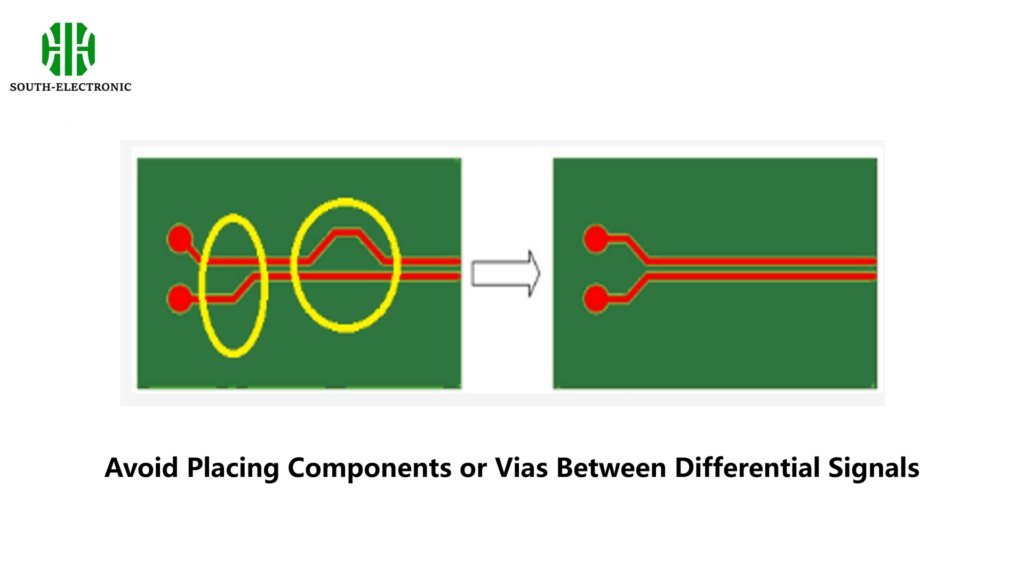

Consejo 2: Evite Colocar Componentes o Vías entre Señales Diferenciales

Cuando coloca componentes entre los pares, se arruina la impedancia y causa reflexiones, lo que estropea los datos. Arruina la impedancia porque cambia la impedancia del camino, lo que afecta la capacidad del par diferencial para cancelar el ruido y mantener la señal limpia. Por lo tanto, debe mantener el camino de los pares despejado para que las señales puedan pasar sin ser interrumpidas y seguir funcionando correctamente.

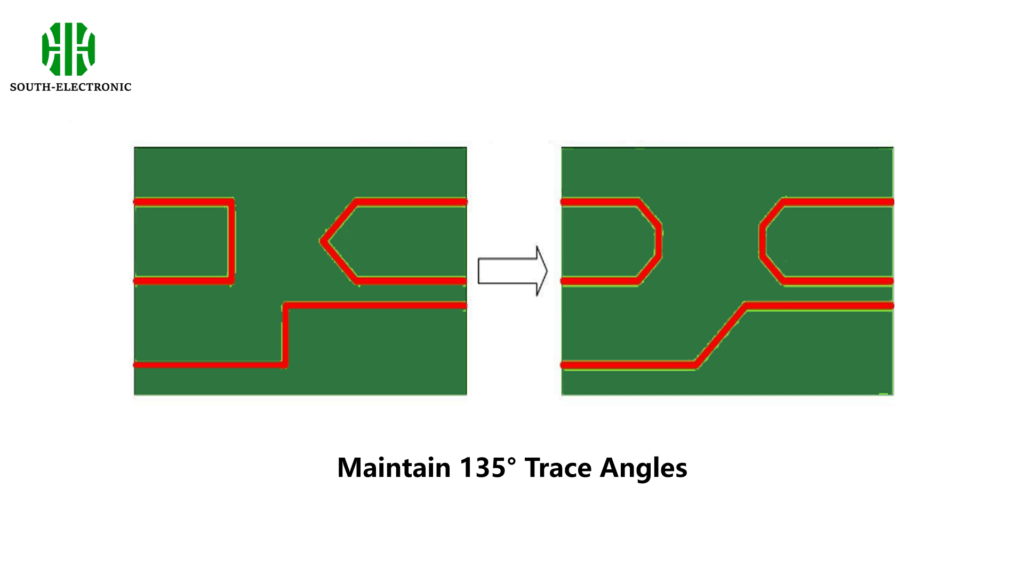

Consejo 3: Mantenga Ángulos de Pista de 135°

Los ángulos agudos, especialmente los giros de 90°, pueden causar discontinuidades de impedancia y reflexiones de señal. Esto ocurre porque los giros agudos cambian el ancho efectivo de la pista, lo que conduce a variaciones de impedancia. Para evitar estos problemas, se recomienda usar ángulos de 135° para los giros de las pistas. Los ángulos de 135° proporcionan una transición más suave para la señal, reduciendo las posibilidades de degradación de la señal y mejorando el rendimiento general.

Consejo 4: Utilice la Regla de 3W para Minimizar el Acoplamiento de Pistas

La diafonía es un gran problema en los diseños de PCB de alta velocidad. Es cuando las señales en pistas adyacentes interfieren entre sí. Para minimizar la diafonía, use la regla de 3W. La regla de 3W dice que el espaciado entre pistas debe ser al menos tres veces el ancho de las pistas. Al seguir la regla de 3W, los campos electromagnéticos generados por cada pista tienen menos probabilidades de acoplarse con pistas adyacentes, reduciendo las posibilidades de diafonía.

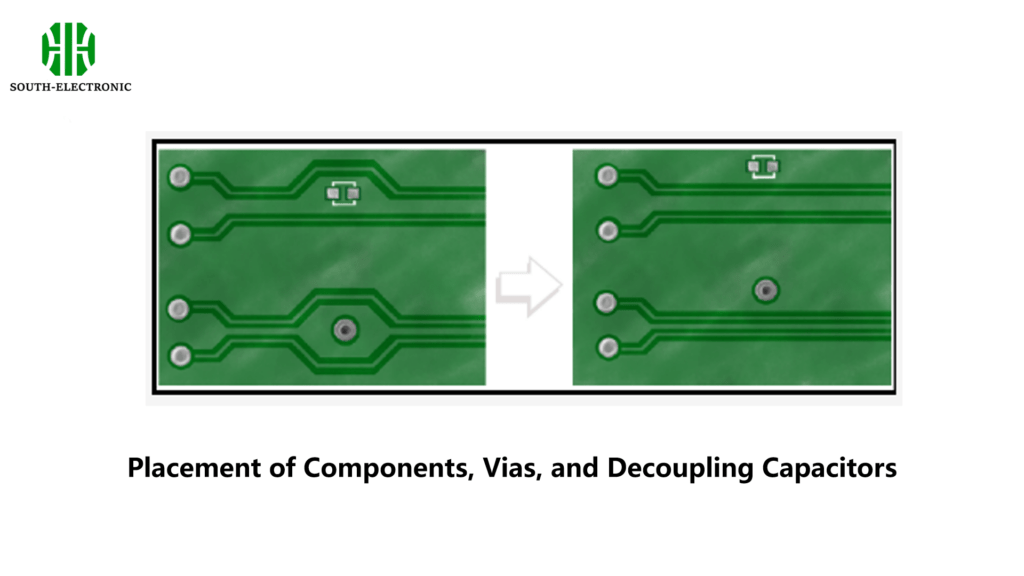

Consejo 5: Colocación de Componentes, Vías y Condensadores de Desacoplo

Coloque sus condensadores de desacoplo lo más cerca posible de los pines de alimentación de sus CI de alta velocidad. De esta manera, minimiza la inductancia de su red de distribución de energía y proporciona a los ruidos de alta frecuencia un camino de baja impedancia. Además, si coloca sus vías correctamente, puede reducir la longitud de los caminos de señal y evitar puntas que pueden causar reflexiones de señal. En resumen: la colocación cuidadosa de sus componentes y vías mejorará el rendimiento y la durabilidad de sus PCBs de alta velocidad.

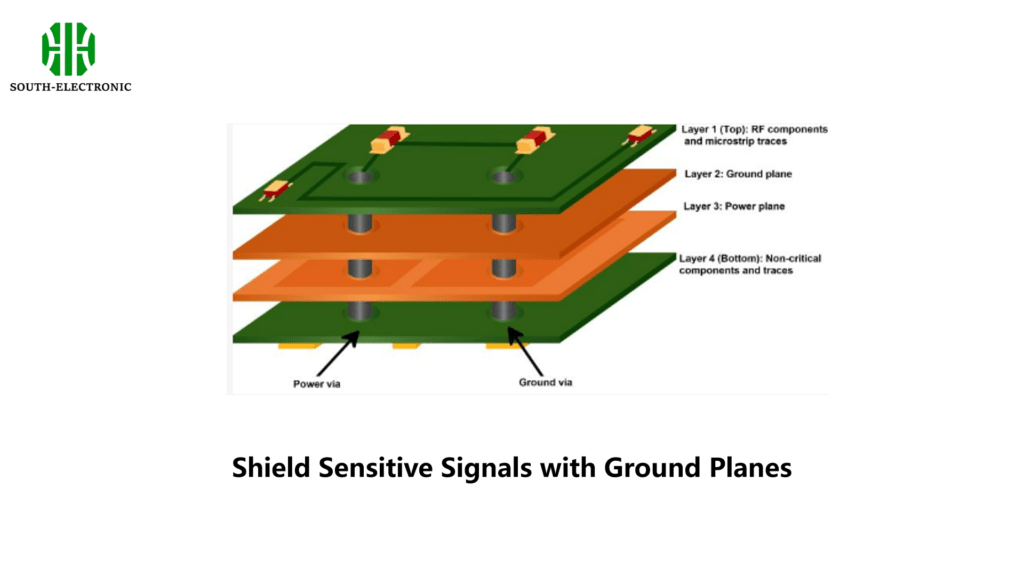

Consejo 6: Proteja las Señales Sensibles con Planos de Tierra

Los planos de tierra son importantes porque proporcionan un plano de referencia estable para las señales de alta velocidad. También ayudan a reducir el EMI al absorber y redirigir el ruido. Al colocar un plano de tierra continuo debajo de las capas de señal de alta velocidad, puede reducir en gran medida el potencial de interferencia de ruido.

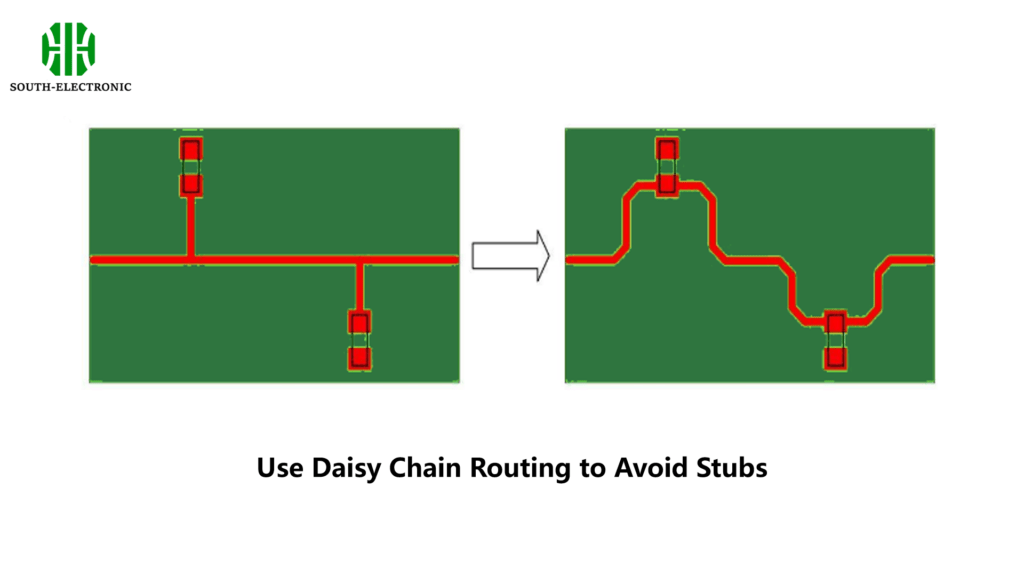

Consejo 7: Utilice Enrutamiento en Cadena para Evitar Ramas

Para evitar ramas, utilizamos el enrutamiento en cadena. El enrutamiento en cadena conecta los componentes en serie, por lo que el camino de la señal es continuo y no hay ramas. Al usar el enrutamiento en cadena, mantenemos la integridad de la señal y minimizamos la posibilidad de reflexiones de señal.

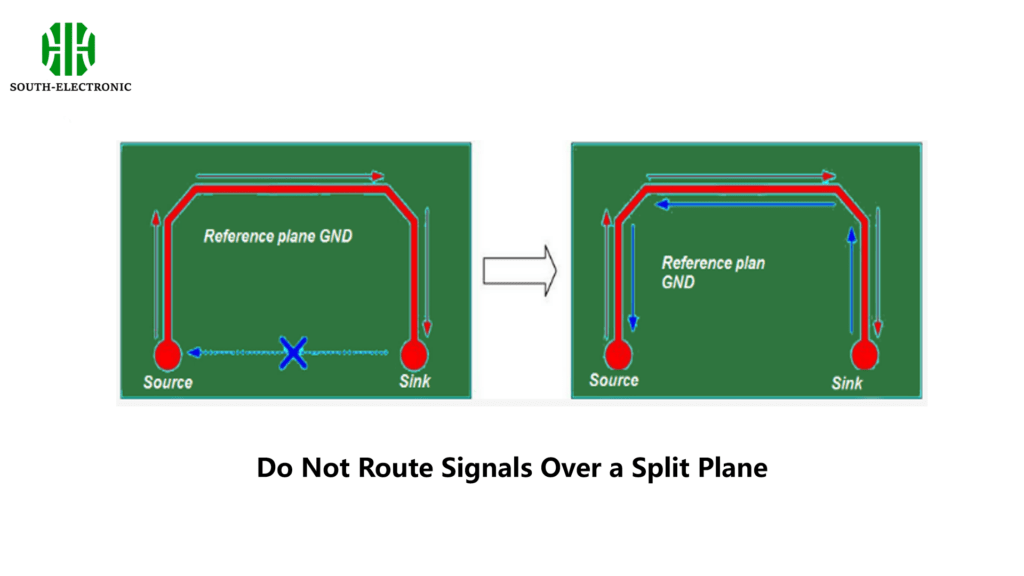

Consejo 8: No Enrute Señales Sobre un Plano Dividido

Cuando enruta señales de alta velocidad sobre un plano dividido, puede causar discontinuidades de impedancia y problemas de integridad de señal. Un plano dividido es cuando tiene interrupciones o huecos en el plano de referencia. Esto puede interrumpir el camino de la señal y causar reflexiones y ruido. Para mantener la integridad de la señal, debe asegurarse de que sus señales de alta velocidad tengan un plano de referencia continuo. Esto evitará desajustes de impedancia y proporcionará a la señal una tierra sólida, lo que reducirá el ruido y la interferencia. Puede evitar planos divididos y mantener un camino de señal consistente planificando y diseñando correctamente su PCB.

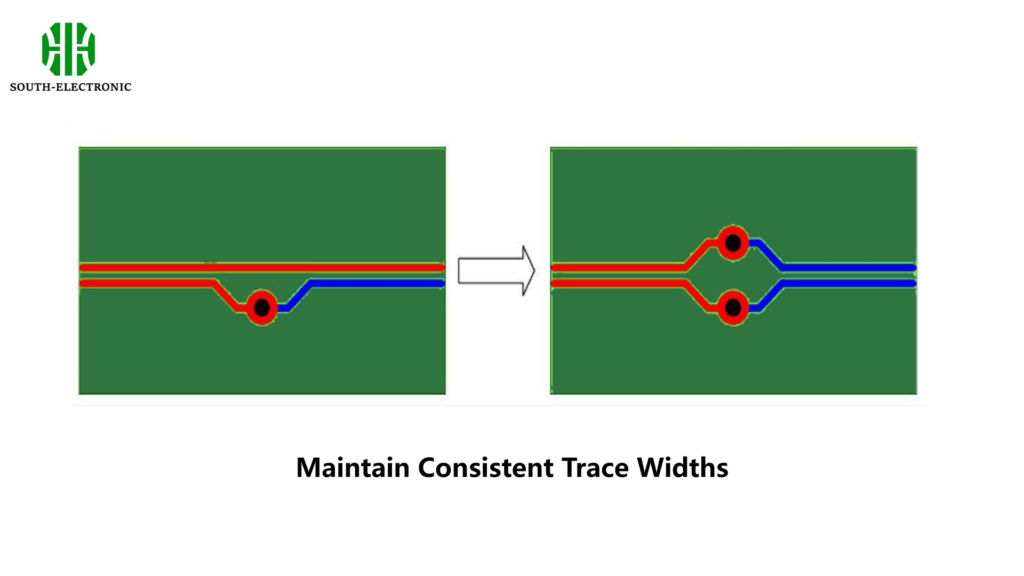

Consejo 9: Mantenga Anchos de Pistas Consistentes

Si no mantiene el ancho de sus pistas consistente, terminará con desajustes de impedancia. Eso significa que sus señales rebotarán de un lado a otro y se desordenarán. Para mantener sus pistas del mismo ancho, necesita usar buenas herramientas de diseño y seguir las pautas del fabricante para las dimensiones de las pistas. De esa manera, la impedancia se mantiene igual en toda su PCB, lo que significa que no perderá su señal y su equipo de alta velocidad funcionará como debería.

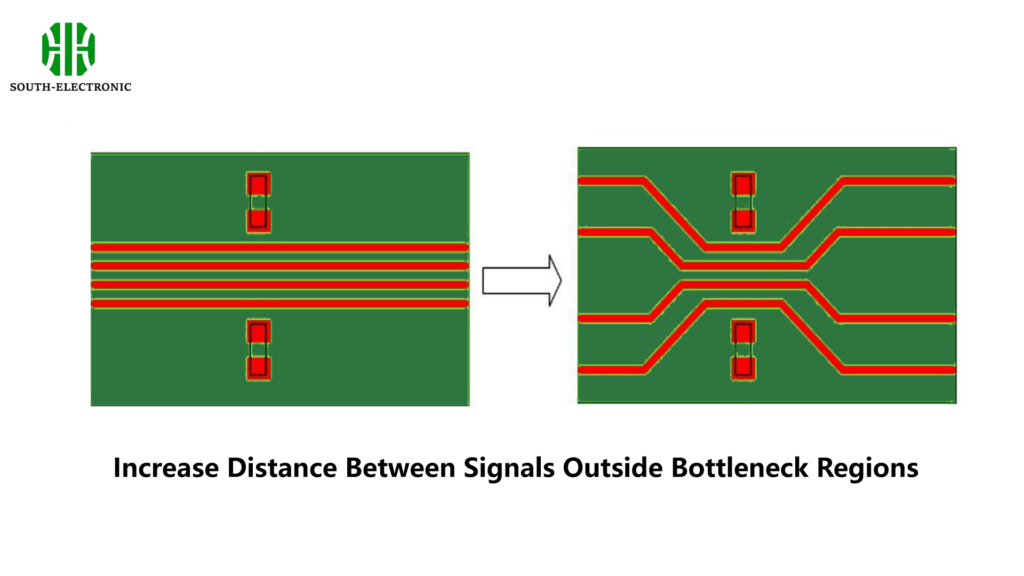

Consejo 10: Aumente la Distancia entre Señales Fuera de las Regiones de Cuello de Botella

Para reducir la diafonía, necesita aumentar la distancia entre las señales de alta velocidad, especialmente fuera de las regiones de cuello de botella. Al aumentar el espaciado entre señales, reduce el potencial de acoplamiento electromagnético, lo que minimiza las posibilidades de diafonía. Esta práctica ayuda a mantener la integridad de la señal y reducir el ruido, lo que conduce a un mejor rendimiento general de la PCB.

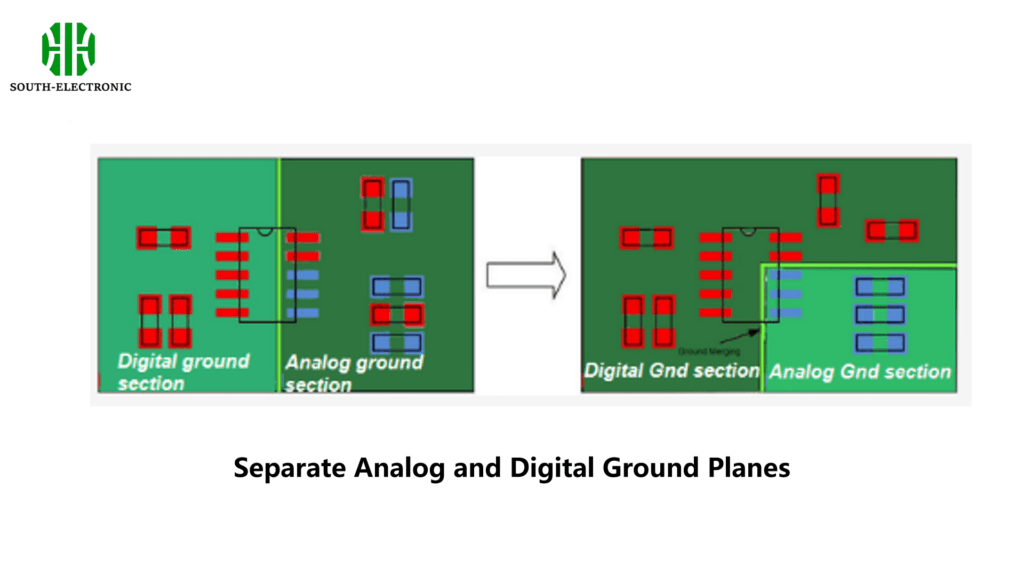

Consejo 11: Separe los Planos de Tierra Analógicos y Digitales

Al aislar los planos de tierra analógicos y digitales, el ruido generado por los circuitos digitales se contiene y se evita que afecte a los circuitos analógicos. Esta práctica mejora el rendimiento y la fiabilidad de las PCBs de señal mixta, asegurando que tanto las señales analógicas como digitales se transmitan con precisión y sin interferencias.

Conclusión

El enrutamiento de PCB de alta velocidad es una parte compleja pero necesaria del diseño de electrónica moderna. Al seguir estas 11 mejores prácticas, puede mejorar el rendimiento y la fiabilidad de sus circuitos de alta velocidad. La impedancia controlada, la minimización de los caminos de señal, el enrutamiento de pares diferenciales y el blindaje adecuado son solo algunas de las técnicas importantes que pueden ayudarlo a lograr una buena integridad de señal. Siempre valide su diseño a través de simulaciones para detectar posibles problemas temprano y asegúrese de que su producto final cumpla con los estándares de rendimiento necesarios.
