¿Alguna vez has construido componentes electrónicos? Una mala configuración de PCB causa fallos en los circuitos que he visto de primera mano. Arruina proyectos y desperdicia tiempo. Aprende la estructura ahora para obtener diseños duraderos.

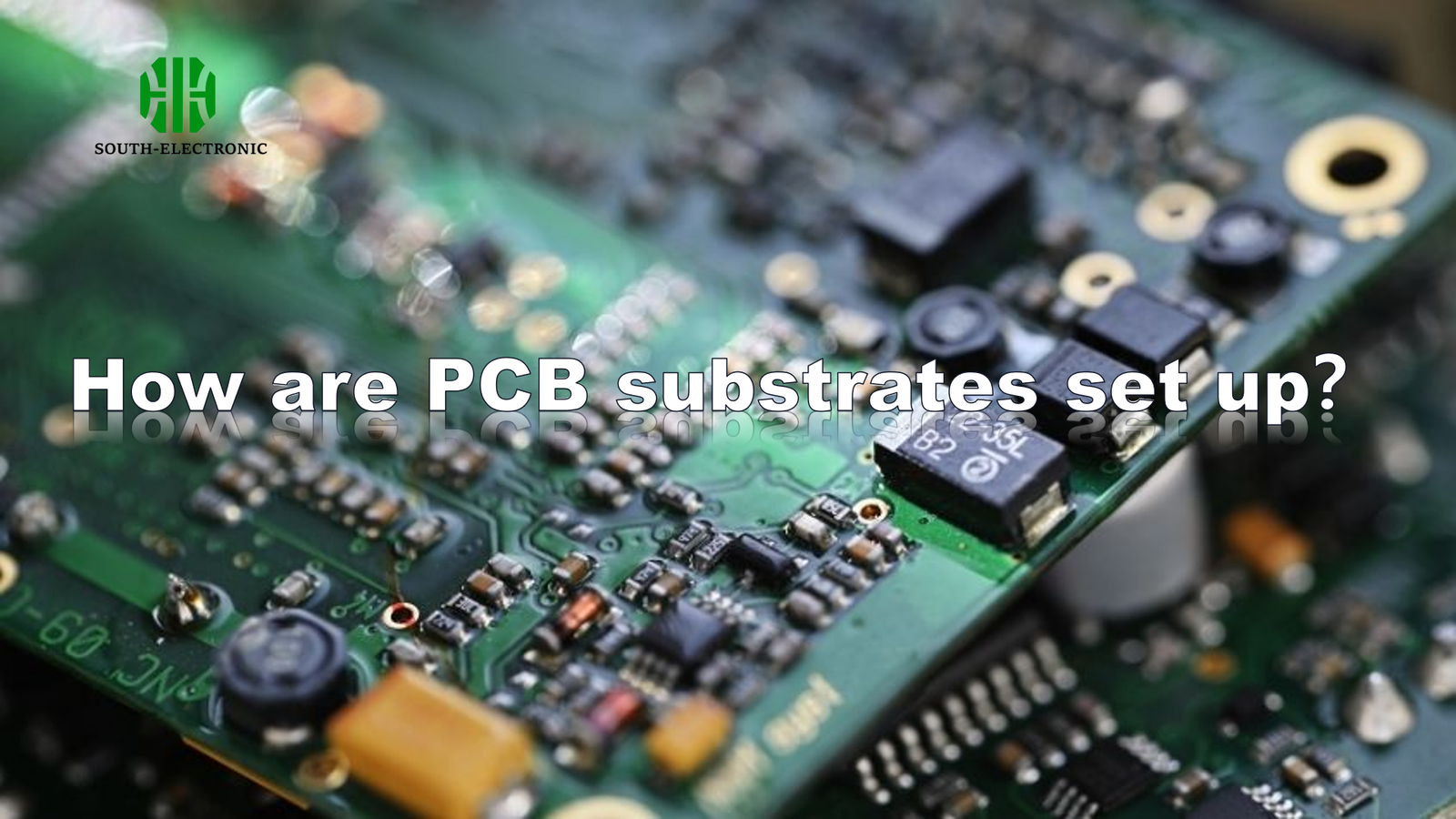

Los sustratos de PCB son construcciones en capas que combinan cobre conductor y materiales aislantes. El núcleo suele ser FR-4 (epoxi reforzado con fibra de vidrio). El cobre se lamina en una o ambas caras. Las placas complejas apilan varias capas. Esto crea vías para las señales electrónicas.
Comprender la configuración es solo el principio. La elección de materiales y el abastecimiento son más importantes en proyectos reales. A continuación, explicaré las aplicaciones, los materiales y los riesgos de los proveedores.
¿Cuáles son las 5 principales aplicaciones reales de los sustratos de PCB?
¿Tienes dificultades para encontrar el sustrato adecuado para cada aplicación? Las malas decisiones aumentan el riesgo de fracaso en los proyectos. He reparado muchos problemas de adaptación. Sepa dónde destacan las PCB.
Los usos principales incluyen electrónica de consumo, sistemas automotrices, dispositivos médicos, controles industriales y tecnología aeroespacial. Cada uno exige niveles específicos de rendimiento del sustrato.
Diferentes aplicaciones requieren características personalizadas de PCB. Considere estos requisitos clave:
Tolerancia al Calor
Los dispositivos de alta potencia generan calor. Los sustratos deben soportar temperaturas sin deformarse. Las PCB automotrices e industriales se enfrentan a condiciones extremas.
Demandas de Frecuencia de Señal
La electrónica de alta velocidad (5G, WiFi) requiere materiales de baja pérdida. La integridad de la señal se ve afectada con malas decisiones. Los dispositivos de consumo superan estos límites a diario.
Factores de Estrés Físico
La resistencia a la vibración es vital. Las PCB aeroespaciales y automotrices soportan vibraciones constantes. Pruebe la flexibilidad del sustrato antes de decidirse.
| Aplicación | Necesidad principal | Sustrato recomendado |
|---|---|---|
| Electrónica de consumo | Costo + Velocidad de señal | FR-4 estándar |
| Automotriz | Calor + Vibración | Núcleo metálico |
| Médico | Fiabilidad | Alta frecuencia |
| Industrial | Durabilidad | Cobre grueso FR-4 |
| Aeroespacial | Peso + Estabilidad | Relleno de cerámica |
FR-4 vs. alta frecuencia vs. núcleo metálico: ¿qué material de sustrato de PCB es el más adecuado para su proyecto?
¿Se equivocó de material antes? He visto pérdidas de señal y fusiones. La falta de compatibilidad de materiales es un gasto innecesario. Adapte las propiedades a sus necesidades.
El FR-4 funciona para la mayoría de los usos generales. Los sustratos de alta frecuencia son adecuados para aplicaciones de RF/inalámbricas. El núcleo metálico destaca en escenarios de alta potencia y calor. Priorice los requisitos del proyecto.
Evalúe los materiales utilizando tres factores clave:
Análisis de costos
El presupuesto es clave en muchos proyectos. El FR-4 cuesta un 40 % menos que los materiales especiales. Sin embargo, los materiales de alta frecuencia preservan la integridad de la señal en aplicaciones críticas de RF. El valor importa.
Perfiles de temperatura
Las PCB con núcleo metálico disipan el calor 8 veces mejor que el FR-4. Son necesarias para convertidores de potencia o matrices de LED. Ignorar esto puede provocar un apagado térmico.
Umbrales de pérdida de señal
Los sustratos de alta frecuencia mantienen la intensidad de la señal a distancia. El FR-4 causa hasta un 30 % más de pérdida en frecuencias de 5 GHz. Pruebe sus bandas de frecuencia.
| Propiedad | FR-4 | Alta frecuencia | Núcleo metálico |
|---|---|---|---|
| Costo | Bajo | Alta | Media |
| Transferencia de calor | Mala | Media | Excelente |
| Pérdida de señal | Media-alta | Muy baja | Media |
| Ideal para | Circuitos generales | RF/Inalámbrico | Sistemas de alimentación |
¿Dónde encontrar proveedores confiables de sustratos para PCB y evitar falsificaciones?
¿Has tenido materiales falsificados antes? Recuerdo haber recibido un 30 % de cobre de baja calidad. Las falsificaciones perjudican la fiabilidad del producto. Protege tus proyectos con un abastecimiento inteligente.
Compra a distribuidores certificados como Digi-Key o Mouser. Exige certificaciones de materiales. Pide muestras primero. Consulta las reseñas de terceros con frecuencia.
Tres pasos para evitar desastres en el abastecimiento:
Verificaciones de certificación
Los proveedores legítimos ofrecen certificaciones UL o ISO. Siempre las solicito primero. Las falsificaciones suelen presentar documentos borrosos o detalles imprecisos.
Pruebas de muestras físicas
Mida manualmente el espesor del cobre. Realice comprobaciones básicas de conductividad. Compare con las especificaciones. Los pedidos de muestras pequeñas son una protección económica.
Transparencia en la cadena de suministro
Rastree el origen mediante los números de lote. Los socios confiables comparten voluntariamente las fuentes de materiales. Las respuestas imprecisas indican peligro.
| Paso de verificación | Riesgo detectado | Solución |
|---|---|---|
| Revisión de la certificación | Certificados falsos o caducados | Exija la certificación ISO 9001 vigente |
| Muestreo de materiales | Materiales que no cumplen con las especificaciones | Pruebe antes de realizar un pedido al por mayor |
| Verificación del historial de pedidos | Tácticas de cebo y cambio | Verifique la consistencia del lote |
Conclusión
La configuración de la PCB sienta las bases electrónicas. La elección del material impulsa el éxito en el mundo real. Utilice proveedores de calidad para garantizar la fiabilidad. Construya con confianza.
