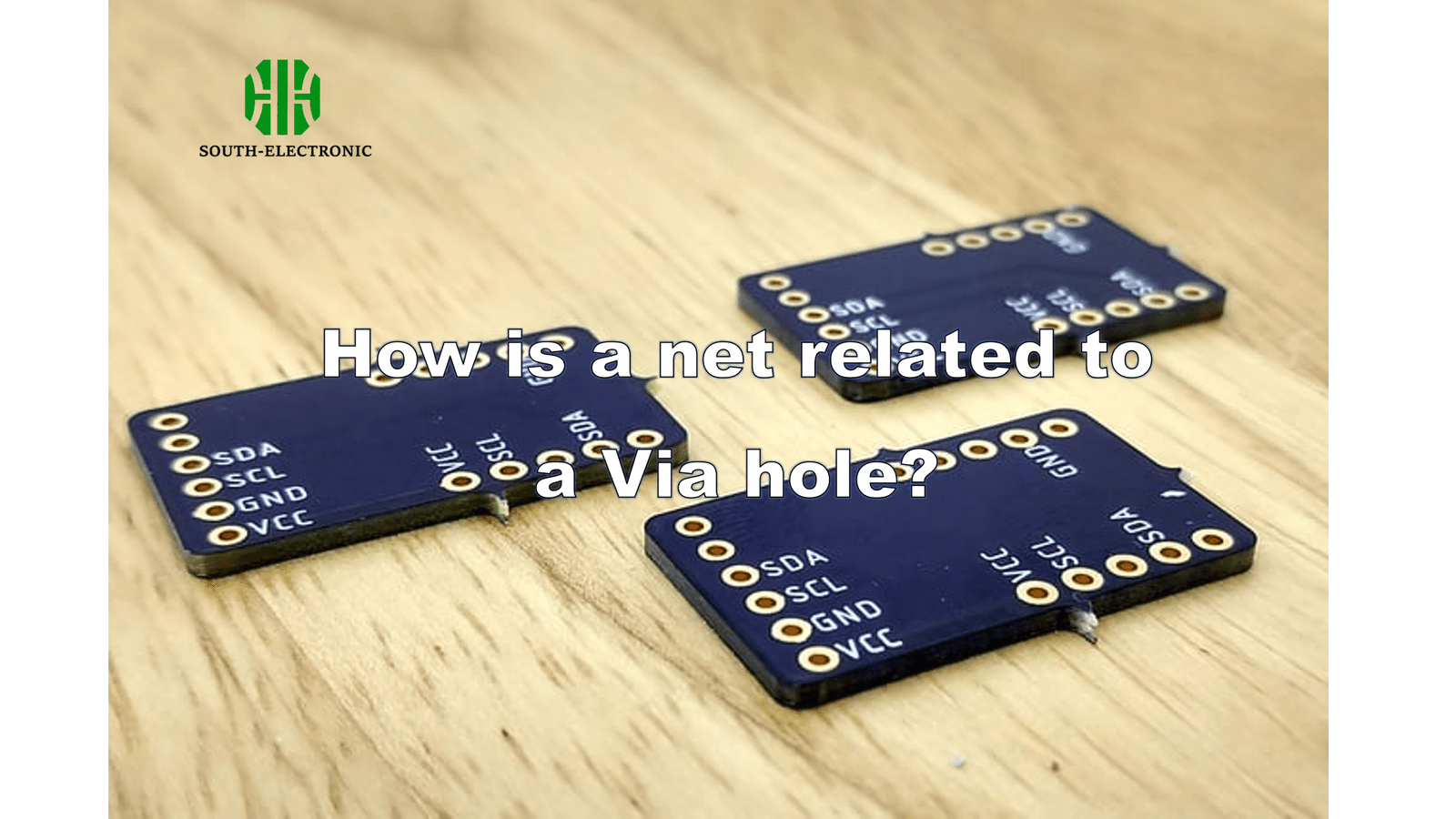

Las PCBs son la base de los dispositivos electrónicos, y es importante entender cómo diferentes elementos como las redes y los agujeros de vía trabajan juntos para lograr un buen diseño de PCB. En este artículo, exploraremos la relación entre redes y agujeros de vía, su función en el diseño de PCBs y cómo gestionarlos.
¿Qué es una red en una PCB?
En el diseño de PCBs, una red es un conjunto de puntos conectados eléctricamente, como almohadillas o pines, que están destinados a transportar una señal eléctrica en particular. Las redes son importantes porque definen cómo se conectan los componentes en una PCB.
Las redes son como el "cableado" dentro de una PCB que asegura que todos los componentes necesarios estén conectados correctamente. Por ejemplo, una red de Tierra (GND) podría conectar todos los pines de tierra en diferentes componentes para asegurar que haya un camino de retorno común para la corriente.
Las redes se definen durante la fase de esquema del diseño de la PCB. En esta fase, el diseñador especifica qué almohadillas o pines deben conectarse eléctricamente. Luego, esas conexiones se traducen en el diseño físico de la PCB, donde se enrutan en la placa.
Ejemplos de redes comunes
| Nombre de la Red | Descripción |
|---|---|
| GND | Conecta todos los pines de tierra a un común. |
| VCC | Distribuye la fuente de alimentación a varios componentes. |
| SIGNAL_1 | Transporta una señal específica entre componentes. |
¿Cuál es la diferencia entre una vía y un agujero en una PCB?
Al hablar de diseño de PCBs, es importante entender la diferencia entre las vías y los agujeros. Cumplen funciones distintas en la placa.
Agujeros pasantes metalizados (PTH)
Los agujeros pasantes metalizados (PTH, por sus siglas en inglés) son agujeros que atraviesan toda la PCB y están recubiertos de cobre. Generalmente, se utilizan para montar componentes de orificio pasante, como resistencias, condensadores o circuitos integrados.
Vías
Las vías, por otro lado, son agujeros mucho más pequeños que se utilizan exclusivamente para enrutar señales o energía entre diferentes capas de una PCB multicapa. A diferencia de los PTH, las vías no están destinadas para montar componentes. Existen varios tipos de vías, incluyendo:
- Vías Pasantes: Atraviesan todas las capas de la PCB.
- Vías Ciegas: Conectan una capa externa con una o más capas internas, pero no atraviesan toda la placa.
- Vías Enterradas: Conectan solo capas internas y no son visibles desde las capas exteriores.
Diferencias clave entre vías y PTH
| Característica | Vía | Agujero Pasante Metalizado (PTH) |
|---|---|---|
| Propósito | Enrutar señales/energía | Montar componentes |
| Ubicación | Cualquier capa(s) | Todo el espesor de la PCB |
| Visibilidad | No siempre visible | Visible en ambos lados de la PCB |
| Uso Ejemplo | Conexión entre capas | Soldadura de una resistencia o condensador |
Mejores prácticas para gestionar redes y vías en herramientas de diseño de PCBs
Saber cómo usar eficazmente las herramientas de diseño de PCBs es crucial para gestionar redes y vías. Herramientas como Altium, KiCad o Eagle ofrecen funciones que facilitan estas tareas.
Gestión de Redes
- Clases de Redes: Utiliza clases de redes para agrupar redes similares (por ejemplo, todas las redes de energía) y aplicar reglas de diseño consistentes.
- Espaciado: Configura los espaciados adecuados entre diferentes redes para evitar cortocircuitos y diafonía.
Gestión de Vías
- Tipos de Vías: Elige el tipo de vía adecuado según los requisitos de tu diseño.
- Colocación de Vías: Usa herramientas automatizadas para colocar las vías de manera precisa y consistente.
Consejos para un diseño de PCB eficaz
- Revisión de Reglas de Diseño (DRC): Siempre ejecuta una DRC para detectar errores en las conexiones de redes y la colocación de vías.
- Uso Inteligente de Vías en Paralelo: Implementa vías en paralelo en áreas donde la integridad de la señal o la gestión térmica sean críticas.
- Documentación: Mantén una documentación detallada de los nombres de redes y la colocación de vías para futuras referencias y depuración.
Las redes conectan los componentes, mientras que las vías permiten que esas conexiones se extiendan a través de múltiples capas de la PCB. Siguiendo las mejores prácticas en la gestión de estos elementos, puedes asegurar que tu diseño de PCB sea funcional y confiable.
