Frustrado con fallas de circuito! Su diodo puede estar defectuoso. Me quemé tres diodos antes de aprender esta prueba sencilla. Déjame mostrarle cómo evitar el mismo error.
Para probar un diodo, configure su multímetro en "modo diodo". Conecte la sonda roja al ánodo (lado positivo) y la negra al cátodo (lado negativo). Un diodo de silicio funcionando muestra 0,6-0,7V. Invierta las sondas: debería ver "OL" (bucle abierto).
Entender la prueba de diodo ahorra horas de depuración. Exploraremos los pasos clave y los errores comunes en detalle.
¿Cómo utilizar el modo de prueba de diodo de un multímetro para comprobar un diodo?
¿Perdiendo el tiempo en conjeturas? Los multímetros tienen un modo específico para diodos por una razón. Muchos usuarios saltan este paso y obtienen resultados poco fiables.
El modo de prueba de diodo envía una pequeña corriente a través del componente. Mide la caída de voltaje para determinar si el diodo funciona. Siempre comience aquí antes de usar los modos de resistencia.
)
Proceso de prueba de tres pasos
- Configure el dial: Busque el símbolo de diodo (→|) en su multímetro
- Colocación de la sonda:
- Rojo → Ánodo
- Negro → Cátodo
- Interpretación de resultados:
- 0,6-0,7V = Buen sesgo hacia adelante
- OL = Sesgo hacia atrás funcionando
Tabla de errores comunes
| Error | Consecuencia | Solución |
|---|---|---|
| Usar modo de resistencia | Lecturas inconsistentes | Cambie al modo diodo |
| Tocar las puntas de la sonda | Resistencia del cuerpo sesga los resultados | Use pinzas de aligator |
| Probar mientras está alimentado | Multímetro dañado | Desconecte del circuito |
Una vez probé un diodo en modo de resistencia y obtuve 0Ω en ambos sentidos. Solo cuando usé el modo diodo me di cuenta de que estaba abierto.
¿Cómo puede identificar el ánodo y el cátodo de un diodo utilizando un multímetro?
¿Cansado de mirar símbolos pequeños? Incluso los técnicos experimentados confunden la polaridad del diodo a veces.
¿No hay marcas? Use su multímetro. Un diodo funcional permite el flujo de corriente solo cuando las sondas coinciden con su orientación ánodo-cátodo[^2].
)
Métodos de identificación
-
Inspección visual
Busque:- Franja de cátodo (línea negra/plata)
- Punto cerca del ánodo
- Líder de ánodo más largo en diodos nuevos
-
Prueba en vivo
Conecte aleatoriamente:- Si obtiene 0,6V: Sonda roja = Ánodo
- Si "OL": Invierta las sondas
Tabla de indicadores de polaridad del diodo
| Tipo de indicador | Apariencia | Confiabilidad |
|---|---|---|
| Franja de cátodo | Banda pintada | 95% precisa |
| Longitud del líder | Ánodo más largo (nuevos diodos) | 80% precisa |
| Forma del caso | Borde plano en el cátodo | 60% precisa |
Durante mi pasantía, memoricé esta rima: "Lado rayado estricto, sonda roja elige positivo".
¿Cómo saber si un diodo está defectuoso: señales de un diodo malo?
¿Apagones de circuito aleatorios? Un diodo malo a menudo actúa como un saboteador silencioso. Aprenda estos síntomas de falla seguros.
Un diodo cortocircuitado muestra voltaje bajo en ambos sentidos (0,4V hacia adelante y hacia atrás). Un diodo abierto lee "OL" en ambos sentidos.
)
Modos de falla explicados
-
Diodo cortocircuitado
- Actúa como un cable
- No regula el voltaje
- Causa sobrecargas en el circuito
-
Diodo abierto
- Bloquea toda la corriente
- Rompe la continuidad del circuito
- Lleva a sistemas muertos
Tabla de síntomas de falla del diodo
| Síntoma | Lectura de sesgo hacia adelante | Lectura de sesgo hacia atrás |
|---|---|---|
| Diodo saludable | 0,6-0,7V | OL |
| Diodo cortocircuitado | 0,3-0,4V | 0,3-0,4V |
| Diodo abierto | OL | OL |
Cuando mi alternador de coche murió el año pasado, tenía tres diodos cortocircuitados. El multímetro mostró 0,4V en ambos sentidos.

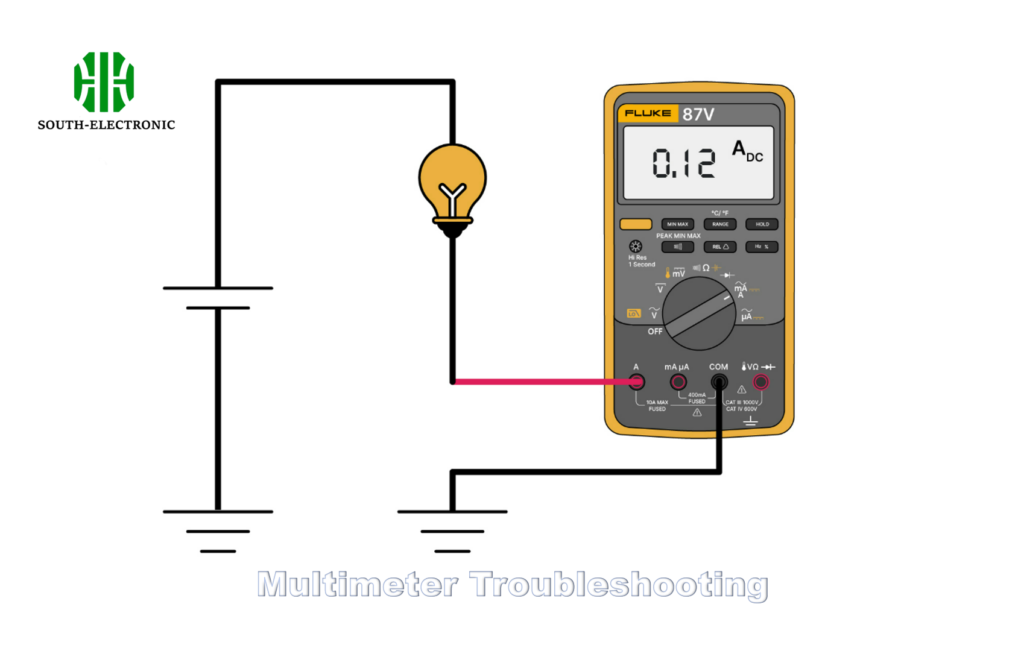

¿Por qué mi multímetro muestra lecturas inesperadas y cómo solucionarlo?
¿Obteniendo 2,8V en un diodo de silicio? No entre en pánico. Las rarezas del multímetro causan el 80% de las lecturas anormales.
Configuraciones incorrectas, sondas defectuosas o voltajes errantes causan la mayoría de los problemas. Verifique siempre estos tres primero.
)
Guía de solución de problemas
-
Verifique el modo
¿Está realmente en modo diodo? El modo de resistencia da resultados erráticos. -
Limpie las sondas
Las puntas sucias agregan resistencia. Frote con alcohol y lana de acero. -
Aísle el diodo
Pruebe solo: otros componentes en el circuito pueden sesgar las lecturas.
Tabla de problemas comunes
| Lectura inesperada | Causa probable | Solución |
|---|---|---|
| 0,1-0,3V | Reversión de la sonda | Intercambie las sondas roja/negra |
| 1,2V+ | Diodo LED siendo probado | Normal para LEDs |
| Valores fluctuantes | Conexiones sueltas | Use conectores de pinza |
Mi estudiante una vez se alarmó por lecturas de 2,5V. Resultó que estaba probando un diodo Zener destinado a operar a 3V.
Conclusión
Domine la prueba de diodos para diagnosticar circuitos más rápido. Recuerde: modo diodo primero, verifique la polaridad e aísle los componentes. Su multímetro es su mejor aliado contra fallas de componentes sigilosos.
