Proveedor de PCB para Teclados
South-Electronic
En South-Electronic, estamos comprometidos a ofrecer PCBs para teclados de alta calidad que ofrecen una durabilidad, fiabilidad y rendimiento excepcionales, garantizando que tus teclados proporcionen una experiencia de usuario destacada.
Obtén la más alta calidad de nuestro PCB para teclados
Bienvenido a South-Electronic, tu proveedor de confianza para PCB de teclados. Nuestros PCBs se pueden utilizar desde configuraciones de juego hasta estaciones de trabajo profesionales.
Confía en South-Electronic para obtener una calidad y fiabilidad excepcionales en tus proyectos de teclados. Nuestros PCB para teclados están diseñados para mejorar tus diseños con un rendimiento robusto y consistente. Asóciate con nosotros para impulsar la innovación y eficiencia en tu sector.
PCB de Teclado Intercambiable en Caliente
Utilizado en teclados que permiten el reemplazo de interruptores sin soldadura. Estos PCBs están diseñados para soportar el estrés de las pulsaciones de teclas y resistir el uso prolongado.
PCB de Teclado Estándar
La opción más común para teclados modernos, utilizada en la mayoría de las computadoras y laptops, diseñada para acomodar una variedad de funciones.
PCB de Teclado de Membrana
Un PCB especialmente diseñado que conecta una membrana de teclado y todas sus funciones utilizando una sola pieza impresa, típicamente usado para teclados u otros dispositivos periféricos.
PCB de Teclado Mecánico
Utiliza interruptores activados por resorte, beneficiosos para entusiastas de juegos y escritura para crear un teclado personalizado, ofreciendo resistencia y escritura cómoda.
PCB de Teclado Inalámbrico
Permite a los usuarios comunicarse con computadoras, tabletas o laptops mediante frecuencia de radio, facilitando una escritura sin interrupciones.

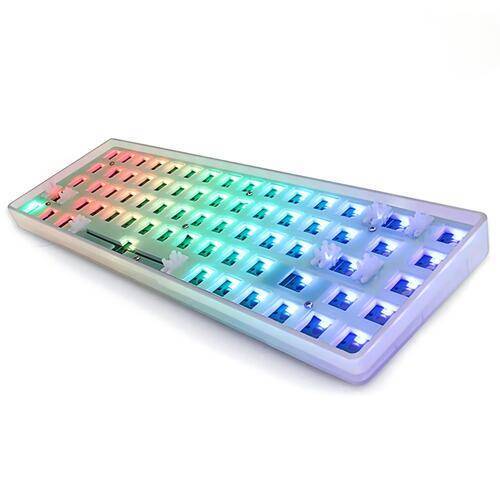

PCB de Retroiluminación RGB
Utilizado en teclados que generan colores personalizados proyectando combinaciones de luces rojas, verdes y azules sobre cada tecla, disponible en varios tipos para satisfacer necesidades específicas.
¿Por Qué Elegir South-Electronic para Sus Necesidades de PCB de Teclado?
Seleccionar South-Electronic significa asociarse con un experto en el diseño, personalización y producción de PCBs de teclado de alta calidad para una variedad de aplicaciones.
Nuestro equipo, con amplia experiencia en la industria, ofrece PCBs de primera calidad a precios competitivos. Estamos comprometidos con un servicio excepcional de principio a fin, asegurando su satisfacción a lo largo del proyecto.
- Soporte Experto
Nuestro equipo experimentado proporciona soporte integral desde el diseño hasta la entrega, asegurando el éxito de su proyecto y la satisfacción del cliente.
- Tiempos de Entrega Rápidos

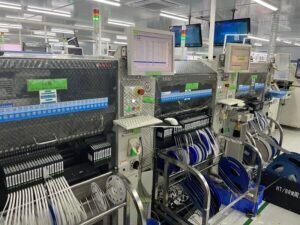

Con nuestras líneas de producción eficientes, aseguramos la entrega rápida de sus pedidos, ayudándole a cumplir con plazos ajustados y demandas del mercado.
- Compromiso con la Sostenibilidad
Utilizamos materiales y procesos ecológicos, alineándonos con los objetivos de responsabilidad social corporativa y reduciendo el impacto ambiental de sus productos.
- Calidad y Fiabilidad Excepcionales
Sus productos merecen lo mejor, y nosotros lo entregamos. Nuestro PCB de teclado está probado según los más altos estándares de la industria, asegurando que funcione sin problemas en cualquier condición.
Proyecto Relacionado que Hemos Realizado
Reseñas de Clientes
Preguntas Comunes
Preguntas Más Populares
Ofrecemos una variedad de PCB para teclados, incluidos hot-swappable, estándar, de membrana, mecánicos, inalámbricos y con retroiluminación RGB, dependiendo de su diseño.
Puede personalizar su PCB de teclado especificando opciones de diseño, componentes y conectividad. Nuestro equipo de expertos trabajará con usted para asegurar que el PCB cumpla con sus requisitos específicos.
El tiempo de entrega suele ser de 2-4 semanas, el tiempo exacto depende de la complejidad y el volumen de su pedido, pero nos esforzamos por entregar lo más rápido posible.
Sí, ofrecemos una garantía de cinco años en todos nuestros PCBs de teclado. Garantizamos productos de alta calidad y ofrecemos reparaciones sin costo adicional si es necesario.
Nuestros PCBs de teclado pasan por pruebas rigurosas y cumplen con los más altos estándares de la industria. Estamos certificados con ISO9001, lo que garantiza calidad y fiabilidad en cada producto.
Sí, utilizamos materiales y procesos respetuosos con el medio ambiente, alineándonos con los objetivos de responsabilidad social corporativa y reduciendo el impacto ambiental de sus productos.
Puede realizar un pedido contactándonos directamente a través de nuestro sitio web o correo electrónico. Ofrecemos flexibilidad al ordenar desde prototipos hasta producción a gran escala.
Ofrecemos soporte postventa de por vida, proporcionando asistencia continua y asesoramiento experto para asegurar el éxito duradero de sus proyectos de teclado.
You can place an order by contacting us directly through our website or email. We offer flexibility in ordering from prototypes to full-scale production.
Envíenos un mensaje
Cuanto más detallado complete, más rápido podemos pasar al siguiente paso.
La Guía Completa para PCB de Teclado
Contenidos
Capítulo 1
Importancia del Keyboard PCB

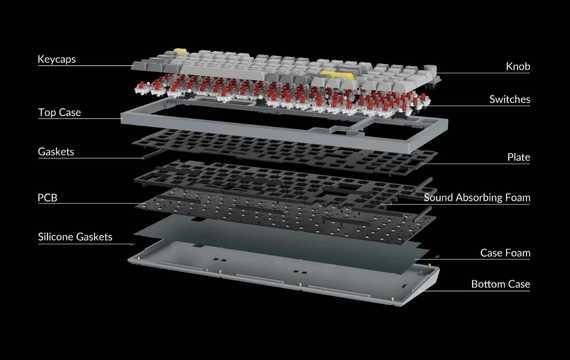

El Keyboard PCB (Printed Circuit Board) es una parte esencial para construir y utilizar teclados modernos. Es la base para el circuito electrónico que permite que las teclas comuniquen con la computadora.
¿Qué es un Keyboard PCB?
Un Keyboard PCB, abreviatura de Keyboard printed circuit board, es una placa plana hecha de material no conductor, generalmente fibra de vidrio, que tiene pistas y almohadillas de cobre para formar los circuitos eléctricos. Estos circuitos conectan las teclas a un microcontrolador, que determina qué teclas estás presionando y envía señales a la computadora basándose en eso.
Importancia del Keyboard PCB
- Durabilidad y Confiabilidad: Un PCB de alta calidad asegura que tu teclado pueda soportar un uso intensivo, brindándote durabilidad y confiabilidad con el tiempo.
- Mejora del Rendimiento: Un PCB bien diseñado contribuye al rendimiento general del teclado, asegurando un registro rápido y preciso de las teclas.
- Personalización: Un PCB de teclado personalizado te permite diseñar un teclado que satisfaga tus necesidades específicas, desde el diseño y la funcionalidad hasta la estética.
Papel en el Diseño Moderno de Teclados
Los Keyboard PCBs son cruciales por varias razones:
- Diseño de Circuito: Definen el diseño del teclado, incluida la posición de los interruptores y otros componentes.
- Integración de Interruptores: El PCB soporta varios tipos de interruptores, como mecánicos, de membrana o hot-swappable, adaptándose a diferentes preferencias de usuario.
- Opciones de Conectividad: Los modern Keyboard PCB pueden incluir opciones de conectividad como USB, Bluetooth y otras soluciones inalámbricas, mejorando la usabilidad.
- Iluminación RGB: Para una mejor apariencia, el PCB siempre incluye iluminación RGB, lo que te permite personalizar la retroiluminación y lograr efectos visuales geniales.
- Seguridad de Datos: Los PCB de calidad tienen características de seguridad de datos, asegurando que tus pulsaciones sean seguras y protegidas.
Cómo Funcionan los Keyboard PCBs
Cuando se presiona una tecla, se completa el circuito en el PCB. Esta acción envía una señal a través de los cables de cobre al microcontrolador, que procesa la entrada y envía el comando apropiado a la computadora. Este proceso fluido asegura que cada pulsación de tecla se registre con precisión, proporcionando una experiencia de tipeo responsiva y confiable.
En resumen, el keyboard PCB es la clave de tu teclado. Te permite personalizar tu teclado, mejorar su rendimiento y extender su vida útil. Comprender su papel y su importancia te ayudará a elegir o diseñar el keyboard PCB adecuado para ti.
Capítulo 2
Tipos de Keyboard PCB

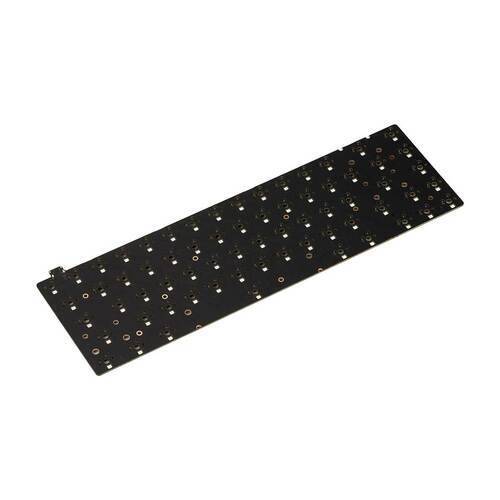

PCB de Teclado Intercambiable en Caliente
Los PCB de teclado intercambiables en caliente permiten a los usuarios reemplazar interruptores sin necesidad de soldar. Esta característica es particularmente beneficiosa para los entusiastas a los que les gusta experimentar con diferentes tipos de interruptores o que reemplazan frecuentemente los defectuosos. Los PCB intercambiables en caliente tienen enchufes que mantienen los interruptores en su lugar, lo que facilita su intercambio.
Características Únicas:
- Reemplazo fácil de interruptores
- No se requiere soldadura
- Ideal para personalización y mantenimiento
PCB de Teclado Estándar
El PCB de teclado estándar es el tipo más comúnmente usado en teclados típicos. Soportan varios diseños y tipos de interruptores, proporcionando una solución versátil para usos generales. Los PCB requieren soldadura para la instalación de interruptores, asegurando así una conexión sólida y confiable.
Características Únicas:
- Versátil y ampliamente utilizado
- Soporta varios diseños
- Requiere soldadura para los interruptores

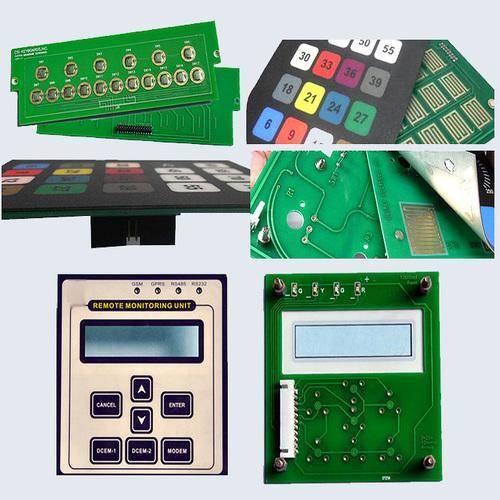

PCB de Teclado de Membrana
El PCB de teclado de membrana utiliza una capa de membrana para registrar las pulsaciones de teclas. Este tipo de PCB se encuentra a menudo en teclados económicos y dispositivos donde la eficiencia de costos es crucial. Son más silenciosos y menos costosos pero ofrecen menos retroalimentación táctil en comparación con los teclados mecánicos.
Características Únicas:
- Rentable
- Funcionamiento silencioso
- Menor retroalimentación táctil

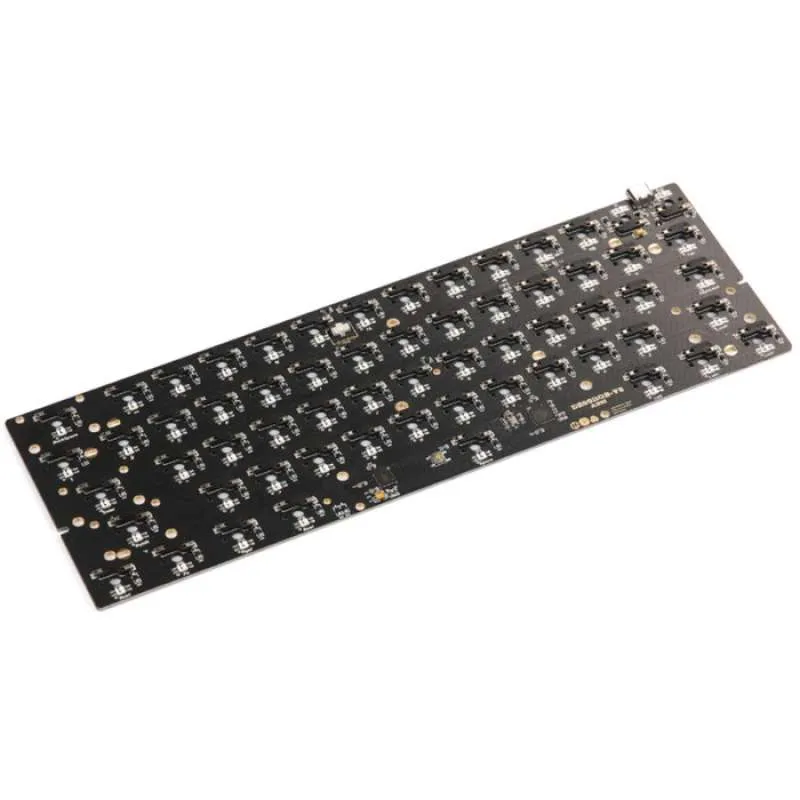

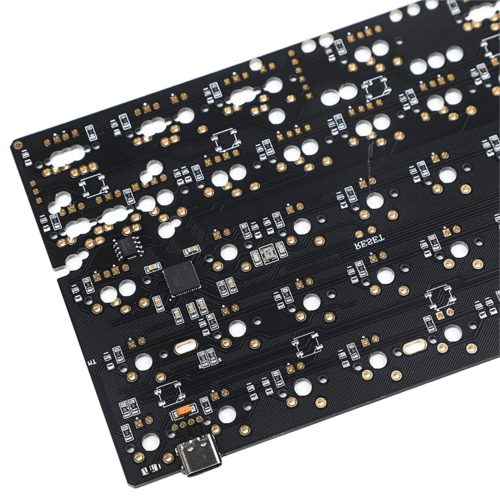

PCB de Teclado Mecánico
Los PCB de teclado mecánico están diseñados para teclados con interruptores mecánicos. Estos interruptores proporcionan una retroalimentación táctil distinta y son muy valorados por jugadores y entusiastas de la escritura por su durabilidad y experiencia de tipeo satisfactoria.
Características Únicas:
- Retroalimentación táctil distinta
- Duradero y de larga duración
- Preferido por jugadores y mecanógrafos
PCB de Teclado Inalámbrico
Los PCB de teclado inalámbrico permiten que los teclados se conecten a dispositivos sin cables físicos, usando tecnologías como Bluetooth o RF. El PCB es ideal para mantener un espacio de trabajo limpio y libre de desorden.
Características Únicas:
- Conectividad inalámbrica
- Configuración sin desorden
- Fuentes de poder por batería o recargables

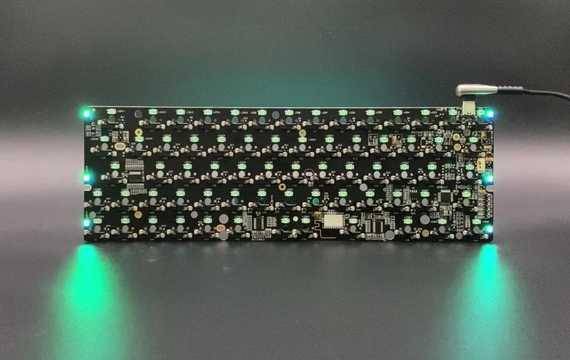

PCB de Retroiluminación RGB
El PCB de retroiluminación RGB está equipado con LEDs que permiten efectos de iluminación personalizables. Estos son populares en teclados para juegos donde los usuarios pueden personalizar el color y los patrones de iluminación para que coincidan con su configuración o preferencias.
Características Únicas:
- Efectos de iluminación personalizables
- Mejora el atractivo estético
- Popular en teclados para juegos
Elegir el PCB de Teclado Correcto
Al seleccionar un PCB de teclado, considere el tipo de interruptores que prefiere, las opciones de conectividad y si desea características como hot-swappability o iluminación RGB. Cada tipo de PCB ofrece beneficios únicos, y la elección correcta depende de sus necesidades y preferencias específicas. Para PCBs de teclados de alta calidad y personalizables, explore las opciones en South-Electronic.
Capítulo 3
Keyboard PCB Layout
100% Tamaño Completo
Un PCB de teclado de tamaño completo incluye de 104 a 108 teclas, con un diseño estándar que presenta un teclado numérico, teclas de función y teclas de navegación. Este diseño es común en escritorios y es adecuado para usuarios que requieren un conjunto completo de teclas.
Características:
- Juego completo de teclas
- Teclado numérico incluido
- Ideal para tareas completas
96% Compacto
El diseño 96% compacto retiene la mayoría de las teclas de un teclado de tamaño completo pero en un formato más condensado. Reduce el espacio entre las teclas y elimina algunas redundantes, ofreciendo una solución compacta sin sacrificar la funcionalidad.
Características:
- Funcionalidad casi de tamaño completo
- Diseño más compacto
- Adecuado para configuraciones que ahorran espacio
80% Tenkeyless (TKL)
Un teclado 80% TKL elimina el teclado numérico, resultando en un diseño más compacto manteniendo todas las otras teclas intactas. Este diseño es popular entre los gamers y usuarios que no usan frecuentemente el teclado numérico.
Características:
- Sin teclado numérico
- Compacto y ligero
- Popular para juegos
75% Compacto Tenkeyless
El diseño 75% es aún más compacto, con las teclas colocadas más cerca unas de otras y algunas combinadas o eliminadas. Incluye todas las teclas esenciales y una fila de funciones, convirtiéndolo en una elección versátil para los entusiastas de los teclados compactos.
Características:
- Teclas esenciales con fila de funciones
- Compacto y eficiente
- Diseño que ahorra espacio

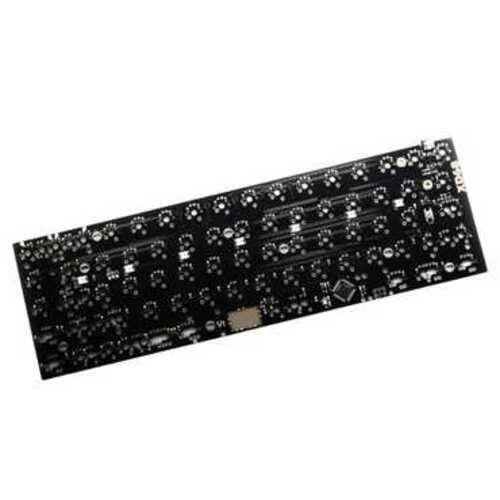

65% Teclado Compacto
Un diseño 65% reduce aún más el número de teclas, omitiendo la fila de funciones y a menudo las teclas de flechas, aunque algunos modelos las conservan. Este diseño equilibra el minimalismo y la funcionalidad, siendo ideal para usuarios que priorizan el ahorro de espacio sin perder teclas esenciales.
Características:
- Compacto con teclas esenciales
- A menudo incluye teclas de flechas
- Diseño minimalista

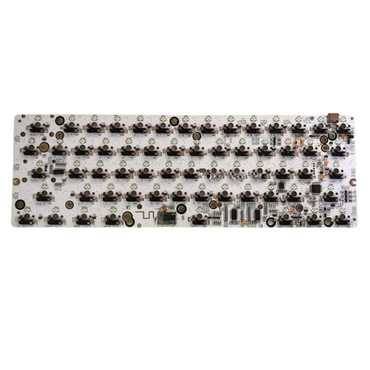

60% Mini Teclado
El diseño 60% es altamente compacto, eliminando la fila de funciones, el grupo de navegación y en ocasiones las teclas de flechas. Es popular entre los entusiastas que valoran la portabilidad y una configuración minimalista.
Características:
- Altamente compacto
- Sin fila de funciones ni grupo de navegación
- Ideal para configuraciones minimalistas y portabilidad
Elegir el Diseño Correcto
Seleccionar el diseño correcto del keyboard PCB depende de tus necesidades específicas y preferencias de uso. Ya sea que necesites un conjunto completo de teclas para tareas integrales o un diseño compacto para portabilidad, comprender estos diseños te ayudará a elegir el mejor PCB para tus proyectos de teclado. Para PCBs de teclado de alta calidad y personalizables, explore las opciones en South-Electronic.
Capítulo 4

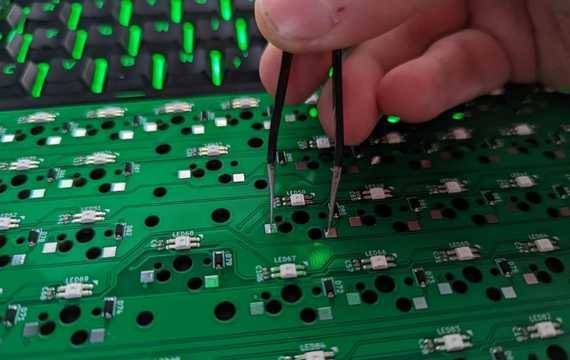

Cómo Funciona el Keyboard PCB
Los Fundamentos del Keyboard PCB
El keyboard PCB (Printed Circuit Board) es la clave de cualquier teclado y contiene el circuito que conecta cada tecla al microcontrolador. Convierte las pulsaciones físicas en señales eléctricas que la computadora puede entender.
Detección de Pulsaciones
Cuando presionas una tecla, se cierra un circuito en el PCB. Esta acción envía una señal eléctrica a través de las trazas de cobre del PCB al microcontrolador, un pequeño chip de computadora incrustado en el PCB. El microcontrolador entonces procesa esta señal y la convierte en una señal digital que corresponde a un carácter o función específica.
Funcionalidad del Microcontrolador
El microcontrolador está programado con firmware que asigna la ubicación de cada tecla a una salida específica. Escanea continuamente el PCB en busca de cambios en las señales eléctricas, identificando qué tecla se ha presionado. Una vez que se detecta una pulsación, el microcontrolador envía los datos correspondientes a la computadora a través de una conexión USB o inalámbrica.
Diseño de Matriz
La mayoría de los keyboard PCBs utilizan un diseño de matriz, donde las teclas están dispuestas en una cuadrícula de filas y columnas. Este diseño reduce el número de circuitos individuales necesarios, ya que cada pulsación puede identificarse por la intersección de una fila y una columna. Cuando se presiona una tecla, cierra la conexión entre una fila y una columna específica, lo cual detecta y procesa el microcontrolador.
Diodos y Anti-Ghosting
Para prevenir el ghosting de teclas (donde presionar múltiples teclas causa pulsaciones no intencionadas), los diodos a menudo se colocan en el circuito. Los diodos aseguran que la corriente fluya en una sola dirección, permitiendo que el PCB detecte con precisión múltiples pulsaciones simultáneas sin errores.
Características Adicionales
Los modern keyboard PCBs pueden incluir características adicionales como:
- Retroiluminación: Los LEDs RGB o de color único están integrados en el PCB para proporcionar efectos de iluminación personalizables.

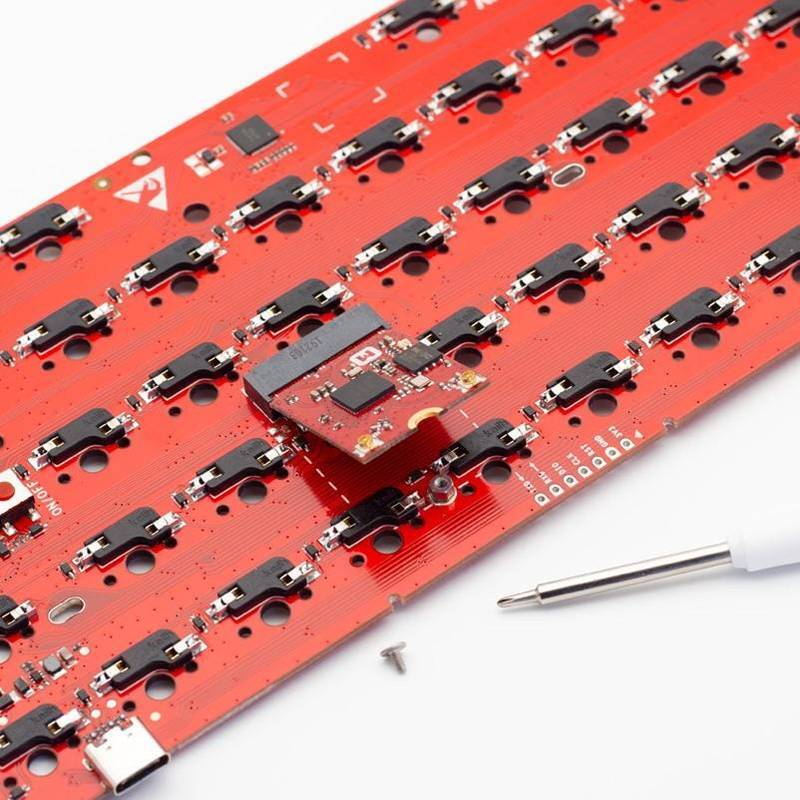

- Sockets Hot-Swap: Permiten que los interruptores se reemplacen sin soldadura, facilitando la personalización o reparación del teclado.
- Conectividad Inalámbrica: Módulos Bluetooth o RF pueden integrarse para la funcionalidad inalámbrica del teclado.
Resumen
El keyboard PCB es un componente complejo que desempeña un papel crucial en la traducción de pulsaciones en señales digitales. Se basa en una combinación de circuitos eléctricos, microcontroladores y firmware para asegurar pulsaciones precisas y receptivas. Al entender cómo funciona el keyboard PCB, puedes apreciar mejor la tecnología detrás de tu teclado y tomar decisiones informadas al seleccionar o personalizar un PCB para tus proyectos. Para PCBs de teclado de alta calidad.
Capítulo 5
Personalización del Keyboard PCB
Capítulo 6
Pruebas y Garantía de Calidad para el Keyboard PCB

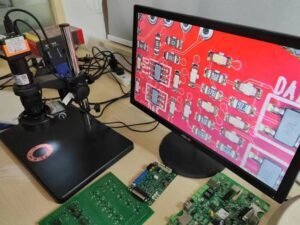

Inspección Visual
La inspección visual es el primer paso en la garantía de calidad para el keyboard PCB. Este proceso implica examinar cuidadosamente el PCB en busca de cualquier defecto visible como:
- Juntas de Soldadura: Asegúrate de que todas las juntas de soldadura estén limpias y libres de grietas o puentes.
- Trazas: Verifica que no haya trazas rotas o incompletas que puedan interrumpir el circuito eléctrico.
- Componentes: Verifica que todos los componentes estén colocados y orientados correctamente.

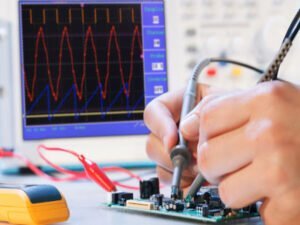

Pruebas Eléctricas
Las pruebas eléctricas aseguran la funcionalidad y fiabilidad del PCB. Los métodos principales incluyen:
Pruebas de Continuidad:
Usa un multímetro para verificar la continuidad en las trazas del PCB. Esto asegura que no haya interrupciones en los circuitos.
Pruebas de Resistencia de Aislamiento:
Mide la resistencia entre diferentes trazas y pads para asegurarte de que no haya un cortocircuito no intencionado. Una alta resistencia indica un buen aislamiento.

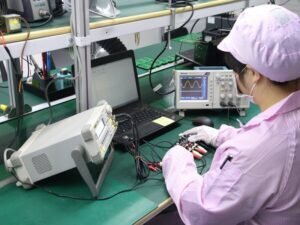

Pruebas de Funcionalidad:
Conecta el PCB a un microcontrolador y prueba cada pulsación de tecla para asegurarte de que se registre correctamente. Esto puede hacerse manualmente o con equipos de prueba automatizados.

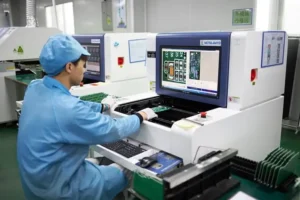

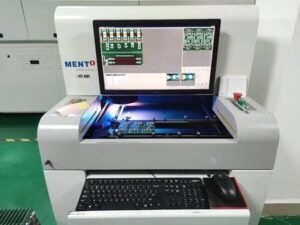

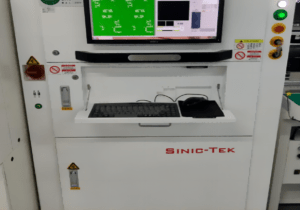

Inspección Óptica Automatizada (AOI)
Los sistemas AOI utilizan cámaras para escanear automáticamente el PCB en busca de defectos. Este método puede detectar problemas como:
- Desalineación: Componentes que no están alineados correctamente con los pads del PCB.
- Componentes Faltantes: Asegúrate de que todos los componentes estén presentes y correctamente colocados.
- Defectos de Soldadura: Identifica soldadura insuficiente o excesiva, puentes y otros problemas comunes de soldadura.
Pruebas en Circuito (ICT)
ICT implica el uso de un tester de pines para hacer contacto con varios puntos en el PCB. Verifica:
- Presencia y Orientación de Componentes: Asegura que todos los componentes estén instalados y correctamente orientados.
- Rendimiento Eléctrico: Mide voltajes, corrientes y la integridad de la señal para verificar la funcionalidad del PCB.
Pruebas de Burn-In
Las pruebas de burn-in someten el PCB a temperaturas y voltajes elevados durante un período prolongado. Este proceso ayuda a identificar:
- Fallas Tempranas: Componentes que probablemente fallarán al inicio de su ciclo de vida.
- Problemas de Confiabilidad: Asegura que el PCB pueda soportar las tensiones operativas que encontrará en el uso real.
Resumen
Las pruebas y la garantía de calidad son críticas para asegurar la funcionalidad y fiabilidad del keyboard PCB. A través de la inspección visual, las pruebas eléctricas, AOI, ICT y las pruebas de burn-in, los fabricantes pueden detectar y abordar defectos, asegurando productos de alta calidad.
Capítulo 7
Beneficios de un Keyboard PCB de Alta Calidad
Mejor Durabilidad
Los keyboard PCB de alta calidad están diseñados para soportar un uso intensivo, lo que significa que tu teclado durará más tiempo. Están hechos con materiales resistentes al desgaste, por lo que no tendrás que reemplazarlos o repararlos tan a menudo.
Rendimiento Mejorado
Un PCB de gama alta garantiza que cada pulsación se registre de manera precisa y rápida. Esto es crucial para gamers y profesionales que dependen de la precisión y la velocidad. Los PCB de alta calidad ofrecen un rendimiento constante, reduciendo la probabilidad de problemas de ghosting y key rollover.
Mejor Experiencia de Usuario
Un keyboard PCB de alta calidad contribuye significativamente a una experiencia de tipeo superior. Ofrecen una mejor respuesta táctil y capacidad de respuesta, lo que puede mejorar la productividad y el confort durante un uso prolongado. Las opciones de personalización como la iluminación RGB y las teclas programables aumentan aún más la satisfacción del usuario.
Opciones de Personalización
Los PCB de gama alta siempre soportan una amplia gama de características de personalización. Desde interruptores hot-swappable hasta retroiluminación personalizable, estos PCB permiten a los usuarios adaptar sus teclados a sus necesidades y preferencias específicas. Esta flexibilidad es especialmente valorada por los entusiastas y profesionales que buscan configuraciones personalizadas.
Confiabilidad
La confiabilidad es el sello distintivo de los keyboard PCB de alta calidad. Se someten a rigurosas pruebas para garantizar que puedan manejar una amplia gama de condiciones operativas sin fallas. Esta confiabilidad es crítica para los usuarios que dependen de sus teclados para el trabajo, juegos u otras aplicaciones intensivas.
Fabricación Ecológica
Muchos keyboard PCB de alta calidad se producen utilizando materiales y procesos respetuosos con el medio ambiente. Esto no solo reduce la huella ecológica del producto, sino que también atrae a usuarios que son conscientes de la sostenibilidad y la responsabilidad social corporativa.
Conclusión
Invertir en un keyboard PCB de alta calidad ofrece muchos beneficios, desde una mayor durabilidad y rendimiento hasta una mejor experiencia de usuario en general. Ya sea que seas un gamer, un profesional o un entusiasta de los teclados, elegir un PCB de calidad puede mejorar significativamente la funcionalidad y la vida útil de tu teclado.
Capítulo 8
Impacto Ambiental y Sostenibilidad
Importancia de Materiales y Procesos Ecológicos
Usar materiales y procesos ecológicos en la producción de keyboard PCB es crucial por varias razones:
- Reducción de Residuos Tóxicos: La fabricación tradicional de PCB involucra el uso de químicos y materiales peligrosos que pueden dañar el medio ambiente. Al cambiar a alternativas ecológicas, podemos reducir significativamente los residuos tóxicos.
- Eficiencia Energética: Los procesos de producción sostenibles a menudo requieren menos energía, reduciendo así la huella de carbono total. La fabricación eficiente en energía es mejor para el medio ambiente y puede reducir los costos de producción a largo plazo.
- Cumplimiento de Normativas: Muchos países tienen estrictas regulaciones ambientales sobre el desecho de electrónicos y el uso de sustancias peligrosas. Cumplir con estas regulaciones no solo asegura el cumplimiento, sino que también mejora la reputación de la empresa.
- Responsabilidad Social Corporativa (RSC): Integrar la sostenibilidad en las prácticas comerciales se alinea con los objetivos de responsabilidad social corporativa. Demuestra un compromiso con la administración ambiental, lo que puede mejorar la imagen de la marca y la lealtad del cliente.
Beneficios de las Prácticas Sostenibles
- Conservación de Recursos: Los materiales ecológicos a menudo provienen de fuentes renovables o están diseñados para ser reciclables, conservando los recursos naturales y promoviendo una economía circular.
- Salud y Seguridad: Reducir el uso de químicos nocivos mejora las condiciones de salud y seguridad para los trabajadores en las instalaciones de fabricación. Esto lleva a una fuerza laboral más saludable y puede reducir los costos médicos y de compensación.
- Ventaja de Mercado: Los consumidores y las empresas están priorizando cada vez más la sostenibilidad. Ofrecer productos ecológicos puede proporcionar una ventaja competitiva, atrayendo a clientes y socios conscientes del medio ambiente.
- Ahorro a Largo Plazo: Si bien la inversión inicial en materiales y procesos ecológicos puede ser mayor, el ahorro a largo plazo en eficiencia energética, reducción de residuos y cumplimiento normativo puede ser sustancial.
Conclusión
Adoptar materiales y procesos ecológicos en la producción de keyboard PCB no solo es beneficioso para el medio ambiente sino que también se alinea con los objetivos de responsabilidad social corporativa. Mejora la posición del mercado de la empresa, asegura el cumplimiento normativo y contribuye a ahorros a largo plazo.
Capítulo 9
Problemas Comunes y Solución de Problemas para el Keyboard PCB
Problemas de Soldadura
Juntas Frías:
- Problema: Las teclas no se registran o funcionan de manera intermitente.
- Solución: Recalentar la junta de soldadura para asegurar un flujo y conexión apropiados. Usar flux para mejorar la adhesión de la soldadura.
Puentes:
- Síntomas: Varias teclas se registran al mismo tiempo o hay cortocircuitos.
- Solución: Retirar el exceso de soldadura con un soldador y trenza de desoldadura. Asegurar el espacio adecuado entre los puntos de soldadura.
Problemas de Conectividad
Conexiones Sueltas:
- Síntomas: El teclado se desconecta o no se enciende.
- Solución: Verificar la firmeza de todas las conexiones de cables. Inspeccionar el conector USB para detectar cualquier daño y volver a soldar si es necesario.
Trazas Rotas:
- Síntomas: Teclas o secciones del teclado no responden.
- Solución: Usar un multímetro para verificar la continuidad. Reparar trazas rotas con tinta conductora o alambre de soldadura.
Problemas de Firmware
Firmware Incorrecto:
- Síntomas: Las teclas producen caracteres o funciones incorrectas.
- Solución: Volver a flashear el firmware correcto para tu modelo de teclado. Asegurar que el firmware esté actualizado y sea compatible.
Firmware Corrupto:
- Síntomas: El teclado no funciona o se comporta de manera errática.
- Solución: Realizar un reinicio de firmware o volver a flashear el firmware usando la herramienta de software del teclado.
Problemas Eléctricos
Cortocircuitos:
- Síntomas: El teclado no se enciende o los componentes se sobrecalientan.
- Solución: Inspeccionar el PCB en busca de puentes de soldadura o residuos que causen cortocircuitos. Limpiar el PCB a fondo y reparar cualquier problema visible.
Componentes Defectuosos:
- Síntomas: Teclas o funciones específicas no funcionan.
- Solución: Identificar y reemplazar componentes defectuosos como diodos, resistencias o condensadores. Usar un multímetro para probar la funcionalidad de los componentes.
Mantenimiento General
Polvo y Residuos:
- Síntomas: Las teclas se quedan pegadas o no se registran.
- Solución: Limpiar regularmente el keyboard PCB con aire comprimido y alcohol isopropílico. Asegurar que ningún residuo esté afectando las teclas o los interruptores.
Oxidación:
- Síntomas: Conexiones eléctricas deficientes.
- Solución: Limpiar las áreas oxidadas con un cepillo suave y alcohol isopropílico. Volver a soldar cualquier junta afectada para restaurar la conectividad.
Conclusión
Al identificar problemas comunes y comprender los métodos de solución de problemas, puedes mantener y reparar tu keyboard PCB de manera efectiva. Asegurar una soldadura, conectividad y gestión de firmware adecuadas ayudará a mantener tu teclado en óptimas condiciones de funcionamiento.
Capítulo 10
Elegir el Proveedor Adecuado para el Keyboard PCB
Seleccionar el mejor proveedor para el keyboard PCB es crucial para garantizar productos de alta calidad y una ejecución del proyecto sin problemas. Aquí están los factores clave a considerar:
Aseguramiento de la Calidad
- Certificaciones: Asegúrate de que el proveedor tenga certificaciones de la industria relevantes, como ISO9001.
- Pruebas: Verifica que el proveedor realice pruebas rigurosas, incluidas pruebas funcionales, eléctricas y ambientales.
Opciones de Personalización
- Flexibilidad de Diseño: El proveedor debe ofrecer diseños personalizables para satisfacer necesidades específicas del proyecto.
- Características Especiales: Busca opciones como sockets hot-swappable, iluminación RGB y diseños únicos.
Precios
- Tarifas Competitivas: Compara los precios entre diferentes proveedores para encontrar un equilibrio entre costo y calidad.
- Costos Transparentes: Asegúrate de que no haya tarifas ocultas y que el proveedor proporcione un desglose detallado de costos.
Soporte y Comunicación
- Servicio al Cliente: Elige un proveedor con atención al cliente receptiva y conocedora.
- Asistencia Técnica: Asegúrate de que el proveedor ofrezca asistencia técnica durante todo el proceso de diseño y fabricación.
Tiempos de Entrega
- Plazo de Entrega: Verifica los tiempos de entrega del proveedor y asegúrate de que puedan cumplir con los plazos de tu proyecto.
- Envío: Confirma que el proveedor ofrezca opciones de envío confiables y puntuales.
Reputación y Reseñas
- Retroalimentación del Cliente: Investiga las reseñas y testimonios de clientes para evaluar la fiabilidad y calidad del proveedor.
- Posición en la Industria: Considera proveedores con una fuerte reputación y larga experiencia en la industria de PCB.
Conclusión
Elegir el proveedor adecuado para tu keyboard PCB implica evaluar la calidad, las opciones de personalización, precios, soporte y tiempos de entrega. Un proveedor confiable garantizará productos de alta calidad y apoyará el éxito de tu proyecto.
Ponte en contacto
¿Dónde Estamos?
Parque Industrial, No. 438 Donghuan Road, No. 438, Shajing Donghuan Road, Distrito de Bao'an, Shenzhen, Guangdong, China
Piso 4, Edificio Creativo Zhihui, No. 2005 Xihuan Road, Shajing, Distrito de Bao'an, Shenzhen, China
Sala A1-13, Piso 3, Centro Industrial Yee Lim, 2-28 Kwai Lok Street, Kwai Chung, HK
service@southelectronicpcb.com
Teléfono: +86 400 878 3488
Envíenos un mensaje
Cuanto más detallada sea la información que proporcione, más rápido podremos pasar al siguiente paso.
