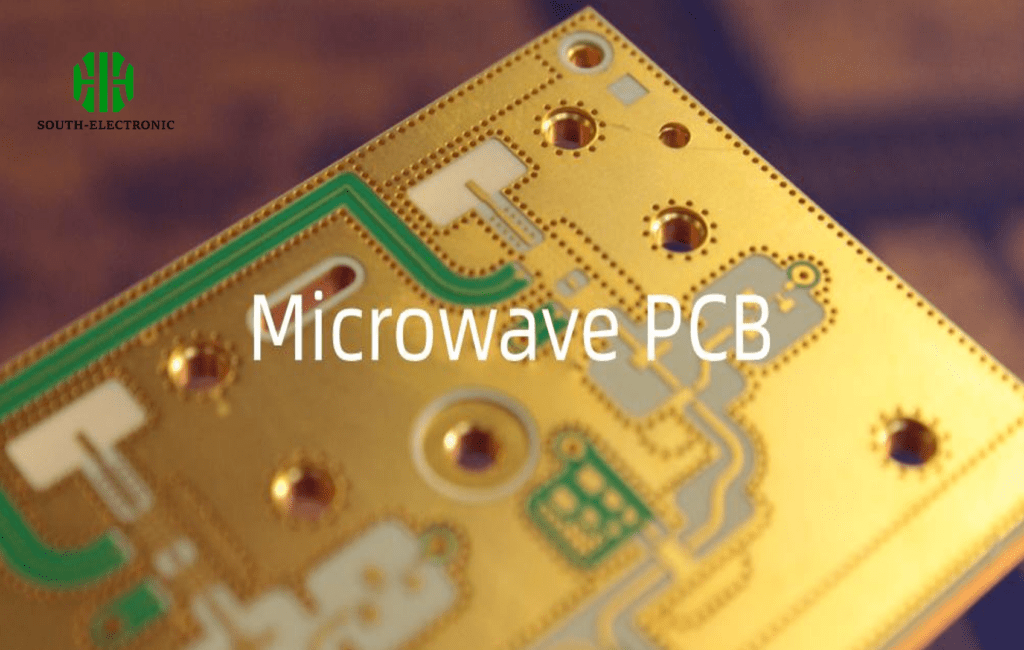

Las PCB de microondas pueden hacer o deshacer la electrónica de alta frecuencia. A medida que los dispositivos superan velocidades de 1 GHz, las tarjetas de circuito estándar luchan con la pérdida de señal y la interferencia. ¿Qué hace que estas tarjetas especializadas sean la columna vertebral de las redes 5G y los sistemas de radar militares?

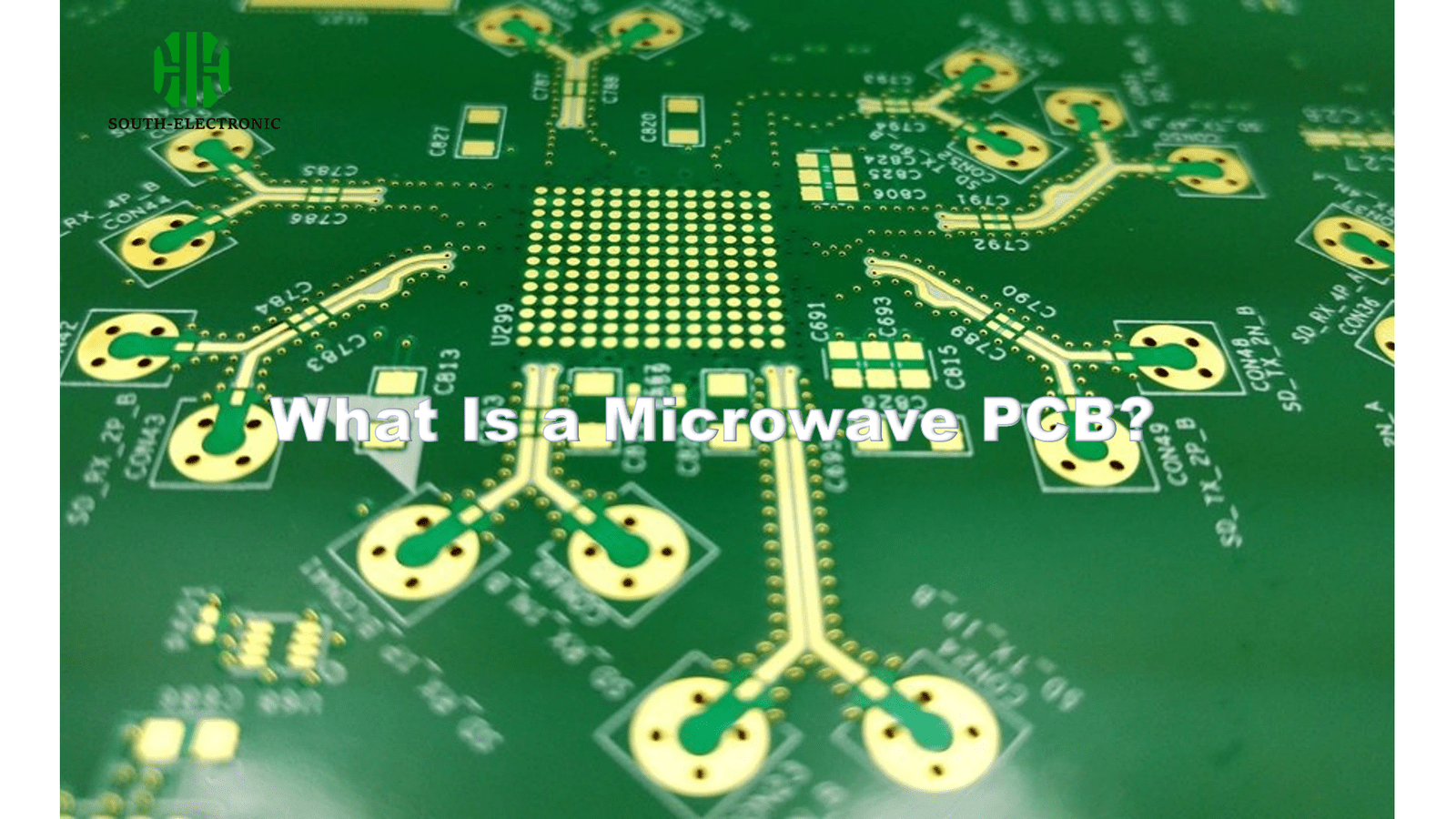

Las PCB de microondas son tarjetas de circuito de alta frecuencia diseñadas para señales con frecuencia superior a 1 GHz, utilizando materiales como compuestos de PTFE y fabricación de precisión para minimizar la pérdida de señal al tiempo que se mantiene el control de impedancia en aplicaciones como comunicaciones por satélite y sistemas de radar.
Las tarjetas de circuito tradicionales alcanzan límites de rendimiento por encima de 500 MHz, pero las PCB de microondas funcionan a velocidades más altas, más rápido y de manera más inteligente. Analicemos por qué estas tarjetas no son solo "mejores PCB" sino una clase completamente diferente de electrónica.
¿Cómo difieren las PCB de microondas de las tarjetas de circuito convencionales?
Su teléfono inteligente pierde llamadas en áreas concurridas. Su Wi-Fi se ralentiza durante las horas pico. ¿Por qué? Las PCB convencionales no pueden manejar las demandas de alta frecuencia, pero las tarjetas de microondas resuelven exactamente estos problemas.

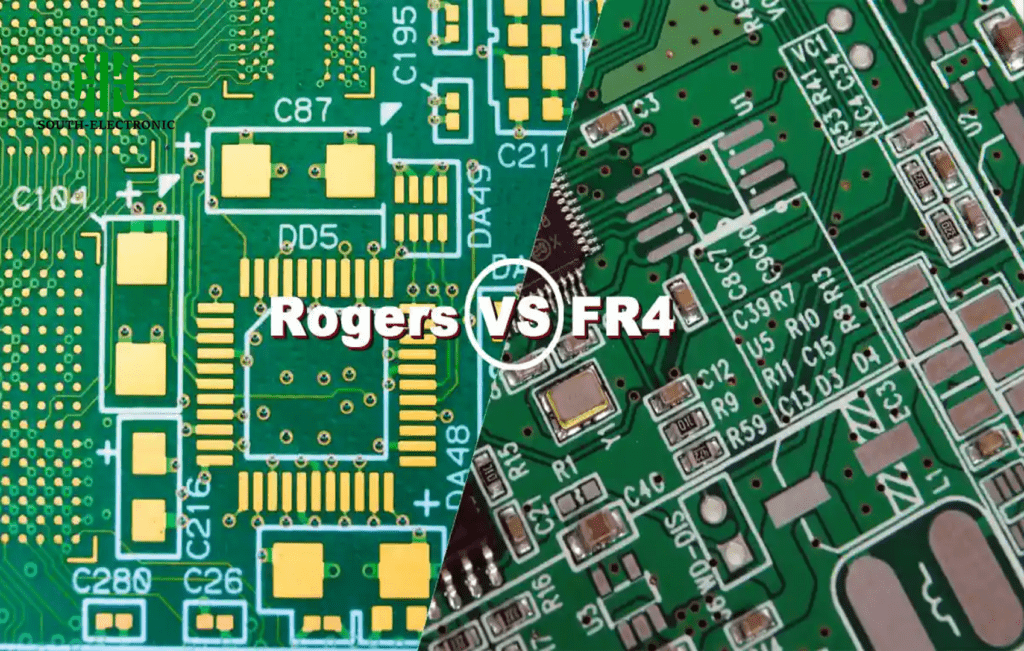

Las PCB de microondas [^1] utilizan materiales dieléctricos de baja pérdida [^2], tolerancias de impedancia más estrictas (±5% vs ±10%) y técnicas de placado y grabado especializadas para mantener la integridad de la señal al tiempo que se mantiene la impedancia controlada por encima de 1 GHz, a diferencia de las tarjetas estándar FR-4 optimizadas para frecuencias más bajas y señales digitales.
)
Diferencias críticas en diseño y rendimiento
| Factor | PCB de microondas | Tarjetas de circuito convencionales |
|---|---|---|
| Material base | PTFE, Rogers, relleno de cerámica | FR-4, CEM-3 |
| Pérdida dieléctrica | 0,002-0,004 (tan δ) | 0,02-0,03 (tan δ) |
| Rango de frecuencia | 1 GHz-77 GHz+ | Hasta 500 MHz |
| Acabado superficial | Níquel/Gold electroless | HASL, HASL libre de plomo |
| Costo de fabricación | 3-8 veces mayor | Línea base |
Las tarjetas de microondas requieren precisión en ciencia de materiales. Por ejemplo, el laminado Rogers 4350B mantiene una constante dieléctrica consistente (±0,05) a lo largo de los cambios de temperatura, mientras que FR-4 varía mucho. Esta estabilidad evita la distorsión de fase en antenas de arreglo de fase. Las trazas de impedancia controlada se trazan con láser con una precisión de 0,1 mm frente a 0,2 mm en tarjetas estándar, crítico para bandas de 5G de onda milimétrica.
¿Qué materiales son críticos para el rendimiento de PCB de alta frecuencia?
¿Alguna vez se ha preguntado por qué algunas tarjetas de circuito funcionan perfectamente a 30 GHz mientras que otras fallan a 3 GHz? El secreto radica en tres propiedades de los materiales que la mayoría de los ingenieros pasan por alto.
Las PCB de alta frecuencia requieren materiales con constantes dieléctricas estables [^3] (<2% de variación), factores de disipación ultra-bajos [^4] (tan δ <0,005) y foils de cobre más suaves que 0,3 µm RMS [^5] para minimizar las pérdidas por efecto de piel a frecuencias de microondas.
)
Desglose del rendimiento del material
| Material | Constante dieléctrica (Dk) | Tangente de pérdida (10 GHz) | Conductividad térmica |
|---|---|---|---|
| Rogers RO4003C | 3,38±0,05 | 0,0027 | 0,6 W/mK |
| PTFE (Genérico) | 2,1±0,04 | 0,0009 | 0,25 W/mK |
| FR-4 | 4,5±0,25 | 0,020 | 0,3 W/mK |
| Arlon AD350C | 3,50±0,05 | 0,0035 | 0,6 W/mK |
La rugosidad superficial del cobre de 1 oz determina la pérdida de señal a 28 GHz. El cobre ED estándar (0,5 µm RMS) causa una atenuación 15% mayor que el foil de perfil bajo (0,2 µm RMS). Los fabricantes como Isola y Taconic ahora ofrecen cerámicas híbridas, mezclando PTFE con partículas de SiO2, para equilibrar la estabilidad térmica (CTE 15 ppm/°C) con la factibilidad de mecanizado.
¿Qué industrias demandan tecnología de PCB de microondas?
Desde coches autónomos hasta aviones de combate, las PCB de microondas impulsan tecnologías que parecían imposibles hace diez años. Pero ¿qué sectores realmente necesitan estas tarjetas costosas y difíciles de mecanizar?

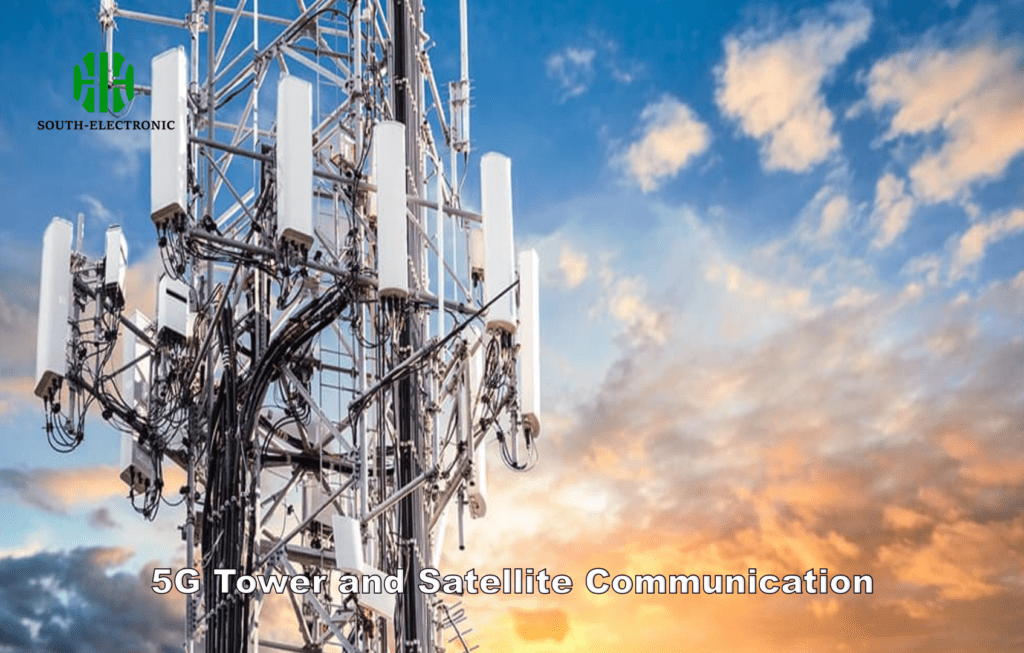

Las PCB de microondas son críticas en telecomunicaciones (estaciones base 5G), aerospacial (cargas útiles de satélite), defensa (radares de arreglo de fase), automotriz (evitación de colisiones de 77 GHz) y médica (amplificadores de gradiente de MRI)—aplicaciones que requieren operación de GHz+ con latencia y distorsión de señal alícuota mínimas.
)
Requisitos específicos de la industria
| Sector | Necesidades de frecuencia | Desafíos clave | Materiales comunes |
|---|---|---|---|
| Infraestructura 5G[^6] | 24-47 GHz | Ancho de banda + ciclos térmicos | Rogers RO4835 ™ LoPro |
| Sistemas espaciales | Banda Ku (12-18 GHz) | Dureza de radiación, vibración | Arlon 85N, Invar con cobre |
| Radar automotriz | 76-81 GHz | Resistencia a la humedad, forma pequeña | Isola Astra MT77 |
| Guerra electrónica militar | 0,5-40 GHz | Blindaje de EMI, conmutación de frecuencia rápida | Taconic RF-35A2+ |
En matrices de 5G mMIMO, las PCB de microondas deben manejar 64+ elementos de antena en una sola tarjeta mientras disipan 200 W+ de calor, lo que obliga a los diseñadores a utilizar compuestos de PTFE con respaldo de metal como Taconics TLY-5A. Los radares automotrices adoptan tarjetas de microondas híbridas PTFE-cerámica para sobrevivir a temperaturas de bahía del motor de -40 °C a 125 °C sin delaminación.
Conclusión
Las PCB de microondas permiten la tecnología de alta frecuencia combinando materiales especializados y ingeniería de precisión. Superan a las tarjetas estándar en velocidad/estabilidad térmica, impulsando sistemas críticos desde redes 5G hasta radares de defensa avanzados.
