El recubrimiento de PCB es una capa protectora que se aplica a las placas de circuitos impresos (PCB) para mantenerlas seguras de la humedad, el polvo, los productos químicos y las temperaturas extremas. Ayuda a que los dispositivos electrónicos duren más y funcionen mejor al evitar que se oxiden, filtren electricidad o tengan cortocircuitos. Los recubrimientos son muy importantes en lugares donde las cosas tienen que funcionar todo el tiempo, como aviones, dispositivos médicos, automóviles y el ejército, porque están expuestos a condiciones muy adversas.
¿Cuáles son los estándares y regulaciones de la industria para los recubrimientos de PCB?
Los recubrimientos de PCB son muy importantes para proteger las placas de circuitos de cosas como la humedad, el polvo, los productos químicos y las temperaturas extremas. La industria tiene estándares y regulaciones para asegurar que los recubrimientos cumplan bien su función. Algunos de los principales estándares son:
- IPC-A-610: Aceptabilidad de Ensambles Electrónicos: Este estándar define los criterios para recubrimientos aceptables en ensambles electrónicos, enfocándose en la calidad de la aplicación.
- IPC-CC-830: Calificación y Desempeño de Compuestos Aislantes Eléctricos para Ensambles de Placas de Circuitos: Este estándar especifica los requisitos para la calidad y confiabilidad de los recubrimientos conformes usados en PCB.
- MIL-I-46058C: Este estándar militar se usa para materiales de recubrimiento conforme, detallando los requisitos de desempeño y los procedimientos de prueba.
- UL 746E: Estándar para Materiales Poliméricos: Laminados Industriales, Tubos Enrollados con Filamentos, Fibra Vulcanizada y Materiales Usados en Placas de Circuitos Impresos y Otras Aplicaciones: Cubre la seguridad y el desempeño de los recubrimientos poliméricos.
¿Cómo se puede asegurar una cobertura uniforme del recubrimiento en una PCB?

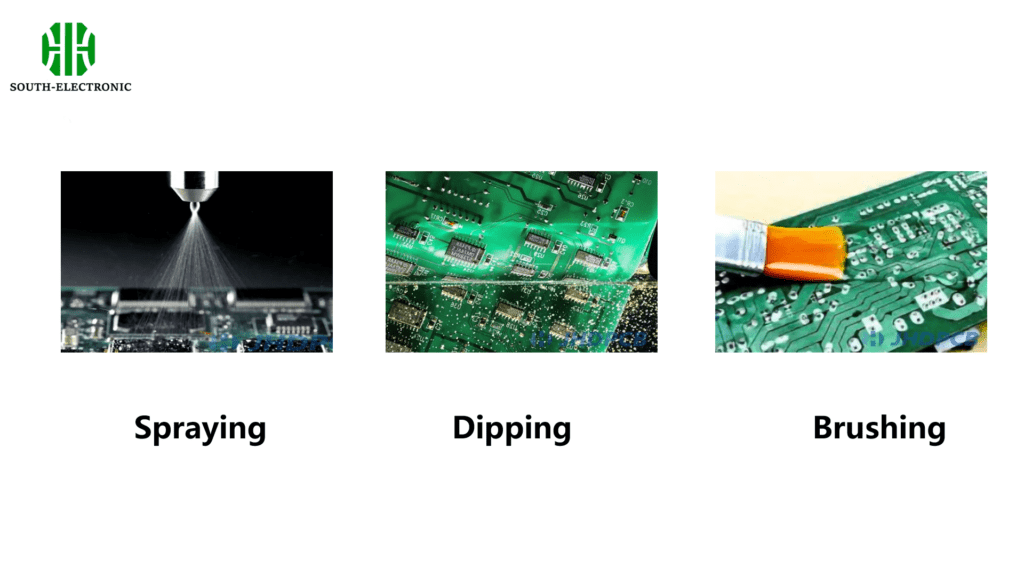

Asegurarse de obtener una cobertura uniforme implica técnicas como pulverización, inmersión o cepillado. Cada una tiene sus ventajas y desventajas:
| Método | Ventajas | Desafíos |
|---|---|---|
| Pulverización | Cobertura consistente, rápida | Requiere enmascaramiento |
| Inmersión | Cobertura completa | Manejo del exceso de recubrimiento |
| Cepillado | Aplicación precisa | Requiere mucho tiempo, laboriosa |
¿Es necesario el recubrimiento conforme para el ensamblaje de PCB?
No siempre es necesario usar recubrimiento conforme en cada PCB que se fabrica, pero es una buena idea usarlo si la placa se va a colocar en un ambiente difícil. Ayuda a proteger la placa de la humedad, los productos químicos, el polvo y las temperaturas extremas. Hace que la placa dure más y funcione mejor al evitar que se corroa, filtre electricidad o tenga cortocircuitos. Si se está fabricando una placa para algo como un avión, un dispositivo médico, un automóvil o el ejército, generalmente se requiere usar recubrimiento conforme porque esos dispositivos tienen que funcionar correctamente todo el tiempo. Cuesta más dinero fabricar una placa con recubrimiento conforme, pero vale la pena porque la placa durará más y funcionará mejor.
